第九章理想运算放大电路及应用9-1.填空(1)理想集成运放的A od= ,r id= ,r od= ,K CMR= 。
(2)运算放大器组成运算电路必须引入反馈,在电压比较器中则应。
(3)欲实现电压放大倍数Au=-100应该选用电路。
(4)欲实现电压放大倍数Au=+100应该选用电路。
(5)比例运算电路中集成运放反相输入端为虚地。
答案:(1)∞,∞,0,∞。
(2)负反馈,开环或加入正反馈。
(3)反相比例放大电路。
(4)同相比例放大电路。
(5)反相。
9-2.判断下列说法是否正确。
(1)运算电路中集成运放一般工作在线性区。
()(2)反相比例运算电路输入电阻很大,输出电阻很小。
()(3)虚短是指集成运放两个输入端短路。
()(4)同相比例运算电路中集成运放的共模输入电压为零。
()(5)单限比较器的抗干扰能力比迟滞比较器强。
()(6)无源滤波电路带负载后滤波特性将发生变化。
()(7)因为由集成运放组成的有源滤波电路往往引入深度电压负反馈,所以输出电阻趋于零。
()(8)由于有源滤波电路带负载后滤波特性基本不变,即带负载能力强,所以可将其用作直流电源的滤波电路。
()(9)无源滤波器不能用于信号处理。
()(10)按照将积分运算电路置于集成运放的负反馈通路中就可实现微分运算的思路,将低通滤波电路置于集成运放的负反馈通路中就可实现高通滤波。
()答案:(1)对;在运算电路中,为使集成运放工作在线性区,一定要引入负反馈,只有在引入深度负反馈的条件下,输出电压与输入电压运算关系才几乎仅仅决定于反馈网络和输入网络。
(2)错;反相运算电路输入电阻与反相输入端所接电阻大小有关。
(3)错;“虚短”的含义不是说两个端短路,而是指两个端电位近似相等。
(4)错;同相比例运算电路输入单端输入模式。
(5)错;迟滞比较器的抗干扰能力强于单限比较器。
(6)对;本题考查是否理解“有源”和“无源”滤波电路的特点。
有源滤波电路有其局限性,主要表现在:一是频率响应受组成它的晶体管、集成运放频率参数的限制。
《模拟电子技术》课程教学大纲课程名称: 模拟电子技术课程代码: 0730081课程类型: 专业核心课学分: 4 总学时: 72 理论学时: 56 实验(上机)学时: 16 先修课程: 电路基础高等数学大学物理适用专业:应用电子技术、电子信息工程、通信工程一、课程性质、目的和任务本课程是应用电子技术、电子信息工程、通信工程专业必修的专业基础课和核心课程。
本课程的目的和任务是使学生获得模拟电子技术的基本理论、基本知识和基本技能, 培养学生分析问题和解决问题的能力。
通过学习使学生掌握线性电子电路中基本单元电路的工作原理、分析方法、主要性能指标等, 获得信息传递技术必备的理论知识, 为学习后续课程以及从事有关的工程技术工作和科学研究工作打下一定的基础。
二、教学基本要求1.掌握各章节基本内容, 对基本电路原理的分析能力和实验能力是学习模拟电路课的最基本要求, 要求学生很好理解和掌握。
在教学中要注重培养学生的创新意识和科学精神。
2.本课程是电专业的非常重要的专业基础课, 也是电信专业研究生入学考试的必考课程, 且具有广阔的工程应用背景。
因此, 在教学中应注意培养学生的逻辑思维能力、综合运用模拟电路理论分析和解决问题的能力, 注意理论联系实际, 同时根据本课程的特点严格要求学生独立完成一定数量的习题与课程设计。
本课程教学的组织方式包括三大部分:基本理论课、习题课、实验课、理论课采用多媒体教学手段, 实验课将通过实际的操作和设计, 使学生加深对电路、器件模型等内容的理解, 巩固课堂教学内容。
3.本课程考核由期末卷面考试、期中考试、平时抽查、平时作业、实验过程、实验报告等部分组成。
期末考试: 50%;平时成绩(含平时考勤、提问、作业): 20%;实验: 10%;期中: 20%。
三、教学内容及要求第一章常用半导体元器件(10学时)内容①导体半导体和绝缘体、半导体的共价键结构半导体的导电机构--电子和空穴、P型半导体、N型半导体、半导体载流子的漂移运动和扩散运动、PN结的单向导电性②普通二极管的结构、伏安特性、主要参数及注意事项稳压管的结构、伏安特性、主要参数及注意事项③双极型三极管的结构、电流分配与放大原理、输入输出特性曲线, 主要参数及注意事项结型及绝缘体场效应管的结构、工作原理、主要参数及使用注意事项。

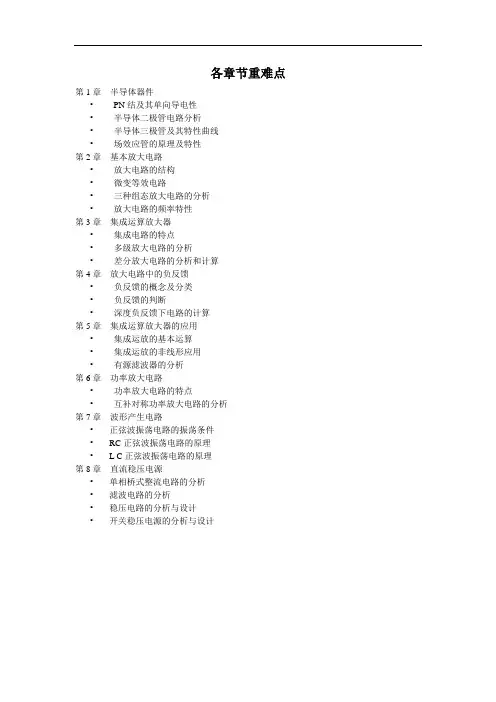

各章节重难点
第1章半导体器件
•PN结及其单向导电性
•半导体二极管电路分析
•半导体三极管及其特性曲线
•场效应管的原理及特性
第2章基本放大电路
•放大电路的结构
•微变等效电路
•三种组态放大电路的分析
•放大电路的频率特性
第3章集成运算放大器
•集成电路的特点
•多级放大电路的分析
•差分放大电路的分析和计算
第4章放大电路中的负反馈
•负反馈的概念及分类
•负反馈的判断
•深度负反馈下电路的计算
第5章集成运算放大器的应用
•集成运放的基本运算
•集成运放的非线形应用
•有源滤波器的分析
第6章功率放大电路
•功率放大电路的特点
•互补对称功率放大电路的分析
第7章波形产生电路
•正弦波振荡电路的振荡条件
•RC正弦波振荡电路的原理
•L C正弦波振荡电路的原理
第8章直流稳压电源
•单相桥式整流电路的分析
•滤波电路的分析
•稳压电路的分析与设计
•开关稳压电源的分析与设计。
一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
第四章集成运算放大电路(童诗白)自测题一、选择合适答案填入空内。
(1)集成运放电路采用直接耦合方式是因为。
A.可获得很大的放大倍数 B. 可使温漂小C.集成工艺难于制造大容量电容(2)通用型集成运放适用于放大。
A.高频信号 B. 低频信号C. 任何频率信号(3)集成运放制造工艺使得同类半导体管的。
A. 指标参数准确B. 参数不受温度影响C.参数一致性好(4)集成运放的输入级采用差分放大电路是因为可以。
A.减小温漂 B. 增大放大倍数C. 提高输入电阻(5)为增大电压放大倍数,集成运放的中间级多采用。
A.共射放大电路 B. 共集放大电路C.共基放大电路解:(1)C (2)B (3)C (4)A (5)A二、判断下列说法是否正确,用“√”或“×”表示判断结果填入括号内。
(1)运放的输入失调电压UIO是两输入端电位之差。
( )(2)运放的输入失调电流IIO是两端电流之差。
( )(3)运放的共模抑制比KCMR Ad ( ) Ac(4)有源负载可以增大放大电路的输出电流。
( )(5)在输入信号作用时,偏置电路改变了各放大管的动态电流。
( ) 解:(1)×(2)√(3)√ (4)√ (5)×第四章题解-1三、电路如图T4.3所示,已知β1=β2=β3=100。
各管的UBE均为0.7V,求IC2的值。
图T4.3解:分析估算如下:IVCC-UBE2-UBE1R=R=100μA IC0=IC1=ICIE2=IE1IICR=IC0+IB2=IC0+IB1=IC+βIC=β1+β⋅IR≈IR=100μA四、电路如图T4.4所示。
图T4.4第四章题解-2 试(1)说明电路是几级放大电路,各级分别是哪种形式的放大电路(共射、共集、差放……);(2)分别说明各级采用了哪些措施来改善其性能指标(如增大放大倍数、输入电阻……)。
解:(1)三级放大电路,第一级为共集-共基双端输入单端输出差分放大电路,第二级是共射放大电路,第三级是互补输出级。
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子)。
*N型半导体: 在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度,少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度,一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V,锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通,反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通,反向截止。
*二极管伏安特性----同PN结。
*正向导通压降------硅管0.6~0.7V,锗管0.2~0.3V。
*死区电压------硅管0.5V,锗管0.1V。
3.分析方法------将二极管断开,分析二极管两端电位的高低:若V阳>V阴( 正偏),二极管导通(短路);若V阳<V阴( 反偏),二极管截止(开路)。
1)图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开,分析二极管两端电位的高低:若V阳>V阴( 正偏),二极管导通(短路);若V阳<V阴( 反偏),二极管截止(开路)。
*三种模型微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区,所以稳压二极管在电路中要反向连接。
