5引纬(有梭)

一：1. 梭口：开口时，经纱随着综框的运动被分成上下两层，形成一个菱形的通道，这就是梭口。

2. 梭口对称度：梭口前半部和后半部长度的比值，用m表示。

3. 梭口高度：开口时经纱随综框上下运动时的最大位移C1C2。

影响开口过程中经纱拉伸变形的因素。

（梭口高度、梭口对称度、梭口长度、经位置线或后梁高低）（1）梭口高度对经纱伸长的影响当L1和L2一定时，开口时经纱的伸长变形与梭口高度的平方成正比，梭口高度的少量增加会引起经纱张力急剧增大；生产实际证明，不适当的增加梭口高度，会导致经纱断头率的急剧增加。

（2）梭口对称度（m）对经纱伸长的影响当m=1时，即梭口为对称梭口时经纱伸长变形最小；梭口对称度越小，则经纱在开口过程中的伸长变形越大；m在0.5与1之间变化时，对经纱伸长的影响明显减小；在实际织造时，多采用0.5<m<1的对称度。

（3）梭口长度对经纱伸长的影响当H与m恒定时，经纱的相对伸长与梭口长度L的平方成反比，即梭口越长，经纱在开口时的相对伸长就越小。

因此，为了减少经纱开口时的相对伸长和张力，在织机上应该力求采用较长的梭口。

（4）后梁位置对经纱张力的影响改变后梁和中导棒的高低位置，将影响梭口上下层经纱伸长及张力的变化，随着后梁位置的升高，上层经纱的伸长变形逐渐减小，下层经纱的伸长变形也逐渐的加大，而上下层经纱张力之差逐渐增大。

二：后梁高低与织物形成的关系：后梁高低决定着打纬时不同经纱层之间的张力差异。

后梁过高:上下层经纱张力差异大，经纱断头增加，织物经向断裂强度下降；开口不清，织疵增多；筘路不明显。

后梁过低：上下层经纱张力差异小，易产生筘路。

(10页复习资料)三：开口时间与织物形成的关系：开口时间的早迟决定着打纬时梭口高度的大小，从而决定了织口处经纱张力的大小。

开口时间早：打纬时，梭口高度大，经纱张力大，钢筘对经纱的摩擦长度长，经纱断头增多。

经纱对纬纱的包围角增加，打纬阻力大，纬纱反方向移动量小，易织成紧密厚实织物。

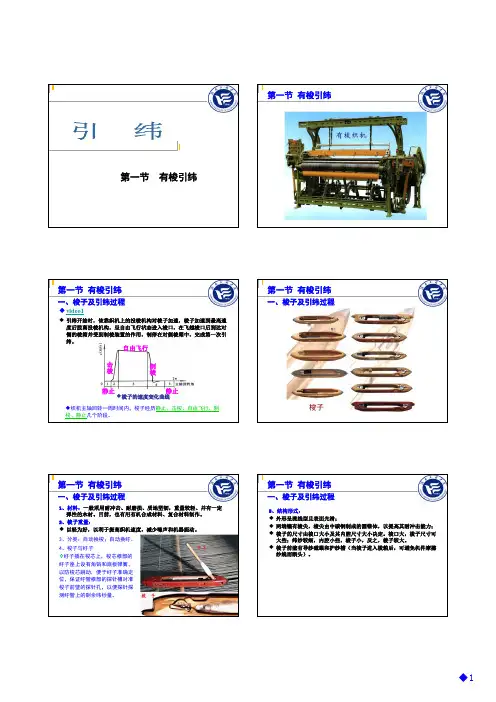

第一节有梭引纬引纬开始时，依靠织机上的投梭机构对梭子加速，梭子加速到最高速度后脱离投梭机构，呈自由飞行状态进入梭口，在飞越梭口后到达对侧的梭箱并受到制梭装置的作用，制停在对侧梭箱中，完成第一次引织机主轴回转一周时间内，梭子经历静止、击梭、自由飞行、制几个阶段。

◆梭子的速度变化曲线静止击梭自由飞行制梭静止第一节有梭引纬一、梭子及引纬过程一般采用耐冲击、耐磨损、质地坚韧，重量较轻、并有一定以轻为好，以利于提高织机速度，减少噪声和机器振动。

5、结构形式：外形呈流线型且表面光滑；两端镶有梭尖，梭尖由中碳钢制成的圆锥体，以提高其耐冲击能力；梭子的尺寸由梭口大小及其内腔尺寸大小决定。

梭口大，梭子尺寸可第一节有梭引纬一、梭子及引纬过程5、结构形式：◆梭子底部开有凹槽，减少对下层经纱的接触摩擦。

◆梭子底面与背面的夹角，应同走梭板与钢筘之间的夹角一致，棉型织机为86.5°，毛织机有85°、88.5°、90°几种，黄麻织机为87°。

◆梭子的重心处于梭子横截面的后下方，以增加梭子沿钢筘飞行的稳定性。

◆梭腔内装有张力装置（张力钢丝、张力钢丝配合鬃毛刷、内腔壁贴毛皮、长毛绒或加尼龙环等），为使纬纱飞出时具有工艺要求的张力。

•张力装置还起到控制纬纱退解气圈、均匀纬纱张力的作用。

第一节有梭引纬一、梭子及引纬过程击梭和制梭阶段梭子运行的轨道。

包括梭箱前板、梭箱后板、梭箱盖板和梭箱底板。

有梭织机的梭箱既是投梭箱，也是制梭箱。

机前机后根据传递投梭棒运动时作用力位置的高低分为上投梭、中投梭、下投国外有梭织机：多采用中投梭◆下投梭机构三、投梭机构有梭引纬击梭过程结束后，投梭棒在投梭棒扭簧的作用下回退到梭箱外侧。

在投梭棒打击过程中，当梭子达到最大速度时就脱离皮结进入自由飞有梭引纬二、投梭机构4.投梭动程（投梭力）织机由静止状态被人工缓缓转动其主轴，皮结推动梭子移过的投梭动程对织造的影响：投梭力越大，梭子能达到的最大速度越大。

织机主要有五大机构，而织机的不同主要区别在引纬机构的不同，喷气织机与喷水织机主要在其喷的载体不同，喷气织机喷出的为高压气体，喷水织机喷出的为高压水，喷气织机的品种适应性较高，而喷水织机仅仅限如化纤等疏水性纤维，品种适应性不好。

剑杆织机引纬靠左右剑带引纬，车速低于喷气、喷水织机，但品种适应性好。

有梭,剑杆,喷水,喷气有梭引纬是用一把梭子剑杆引纬是用一根剑一样喷水引纬是用水喷气引纬是用蒸气有梭和剑杆产量低,喷水和喷气产量高.喷气更高.有梭,剑杆.喷水,喷气是就织布时引纬方式的不用而做的分类.同时也是布机的分类.一般来讲,有梭面料便宜.但布面效果差点.可做幅宽不超过105'而剑杆,喷水,喷气做的面料布面效果好,价格高.喷水织机一般用于生产化纤的面料.如果纯棉或含棉的面料要在喷气机上生产.喷气机要比喷水机织造费贵.完整的系列化产品：一、HAN-3100系列高速重磅双喷、四喷、六喷、八喷喷气织布机二、HX-8100系列电送、电卷、高速重磅喷水织布机，中国最先进的喷水织布机三、HX-408系列超高速、超重磅喷水重磅水织机，最新研制的高新技术产品四、HX-405系列高速重磅喷水织布机五、HX-851系列重磅普通型喷水织机六、喷气织布机电控系统及电子生产线废品自动识别系统（属国家级高科技项目）七、HPW系列喷水式塑料编候织机华信织布机织造品种已呈系列化：HA3100型系列喷气式织布机为功能式织布机、可做全棉、全涤及塑料制品。

HX405（相当于ZW405）型与HX851（相当于ZW303）型系列喷水织布机，可适于棉纶、涤纶、尼龙各种原料的布匹制造。

产品织造范围广泛，并广泛应用于各种服装厂、床上用品（家纺系列）。

HP系列喷水式塑料编织布织布机，产品应用于防水篷布、水泥袋、蔬菜包装及各种大型工程用布及特殊包装用布、超宽幅广告户外用布等。

华信纺机集团的技术研发中心与服务网络，为用户的放心选择打下坚定基础。

位于韩国金乌大学的技术研究中心是世界电子技术研究中心之一，微电子技术设计人才的摇篮。

1.试述引纬运动的目的及要求。

目的：将纬纱引入由经纱所构成的梭口，以便经纬交织，形成织物。

要求：引纬时间与开口准确配合，避免出现引纬器对经纱的损伤。

引入的纬纱张力应适宜，避免出现断纬和纬缩疵点。

2.引纬的方式有哪几种？有梭引纬——由梭子将纬纱引入梭口，梭子既是引纬器，又做存纬器用。

无梭引纬——各种新型引纬器或流体引纬介质将一定长度的纬纱引入梭口，引纬器不再载有纬纱卷装，或仅有极小数量的纬纱卷装。

（片梭引纬、剑杆引纬、喷气引纬和喷水引纬）4.什么是投梭力、投梭时间？这两个工艺参数的确定应考虑哪些因素？如何调节？答：投梭力：定义：投梭力一般用投梭动程表示，投梭动程是指织机由静止状态被人工缓缓转动其主轴，皮结推动梭子移过的距离。

调整：a 投梭力的调整，实质是对梭于飞行初速度的调整。

b 投梭力大速度大，出梭日早，出梭口处挤压变形小，c 机物料消耗大易回跳，影响下次投梭：d 投梭力小时相反。

投梭时间：投梭时间指的是：织机运转中，投梭转子与投梭鼻开始接触时主轴的位置角。

调整：a 投梭时间的调整，实质是调整梭子进梭口的时间。

b 投梭时间过早，筘靠前，筘处梭口高度小，进梭口处挤压度大，摩擦强烈，进梭口处易产生跳花，同时易造成梭子飞行不稳；C 投梭时间过晚，易在出口侧产生断边、跳花、夹梭尾等疵点在调整投梭力和投梭时间时，应遵循以下几点原则：a.在满足梭子自由飞行速度要求前提下，应尽量减少投梭力，以缓和投梭过程；b.在梭子进梭口侧不产生跳花、断边疵点，击梭平稳前提下，投梭时间以早为宜；c.调节时应充分考虑和开口运动工艺参数的配合，并应考虑织物种类幅宽、车速及投梭机构弹性变形的大小。

7.常见的无梭引纬的方式有哪几种？答：片梭、剑杆、喷气、喷水引纬。

10.剑杆织机有何特点？其品种适应性如何？最高入纬率：1000m/min；最大织机幅宽：4600（mm）；多色纬功能：8-16色；特点：积极引纬，对纬纱握持良好，低张力引纬，适合强捻纬纱织造，抑制纬缩疵点。
