(完整版)旋转轴密封方法大全

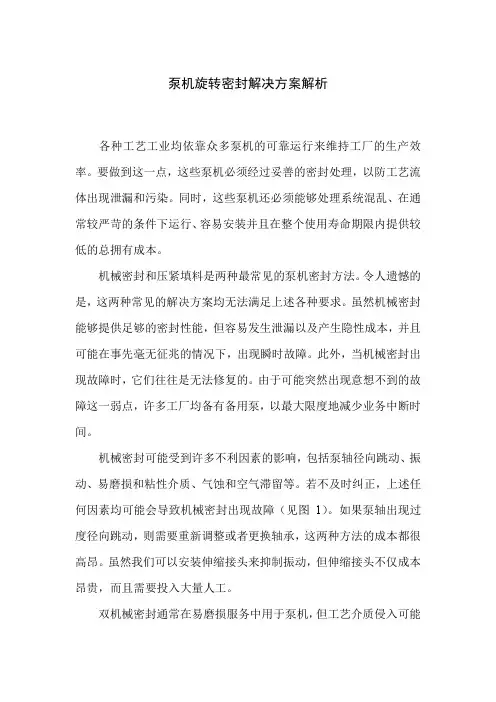

泵机旋转密封解决方案解析各种工艺工业均依靠众多泵机的可靠运行来维持工厂的生产效率。

要做到这一点，这些泵机必须经过妥善的密封处理，以防工艺流体出现泄漏和污染。

同时，这些泵机还必须能够处理系统混乱、在通常较严苛的条件下运行、容易安装并且在整个使用寿命期限内提供较低的总拥有成本。

机械密封和压紧填料是两种最常见的泵机密封方法。

令人遗憾的是，这两种常见的解决方案均无法满足上述各种要求。

虽然机械密封能够提供足够的密封性能，但容易发生泄漏以及产生隐性成本，并且可能在事先毫无征兆的情况下，出现瞬时故障。

此外，当机械密封出现故障时，它们往往是无法修复的。

由于可能突然出现意想不到的故障这一弱点，许多工厂均备有备用泵，以最大限度地减少业务中断时间。

机械密封可能受到许多不利因素的影响，包括泵轴径向跳动、振动、易磨损和粘性介质、气蚀和空气滞留等。

若不及时纠正，上述任何因素均可能会导致机械密封出现故障（见图1）。

如果泵轴出现过度径向跳动，则需要重新调整或者更换轴承，这两种方法的成本都很高昂。

虽然我们可以安装伸缩接头来抑制振动，但伸缩接头不仅成本昂贵，而且需要投入大量人工。

双机械密封通常在易磨损服务中用于泵机，但工艺介质侵入可能会导致它们出现故障。

双机械密封不应当使用在涉及粘性介质的应用中，也不建议将它们用于可能受到内部气蚀影响的泵机中。

排出空气以及消除工艺流体中夹带的空气气泡均需要改变介质和冲洗水的输送路线，并清洗泵机填料盒。

需要冲洗的机械密封无法承受干燥条件，还可能受到损害其表面的颗粒物质所造成的污染。

大多数机械密封都是整体式的，因此，安装这些机械密封时需要将泵机关闭，并将泵机拆开。

此外，这些复杂密封的安装通常还需要生产商提供现场技术支持。

压紧填料在机械密封出现之前，最常见的泵机密封方法是采用压紧填料。

压紧填料目前仍在使用，但与机械密封一样，压紧填料具有许多缺点，其中最显着的缺点就是过量的水消耗。

值得注意的是，一些压紧填料用户似乎更关心如何分流泄漏，而不是阻止泄漏。

旋转接头的结构和⼯作原理（图解⼀）旋转接头的结构和⼯作原理（图解⼀）机械密封结构旋转接头(简称旋转接头)的⼯作原理，是通过轴向⼒将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在⾮补偿的动环上，使其保持密封。

动环(空⼼轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断⾯的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在⼀般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空⼼轴，球⾯弹簧座等)以及轴向密封元件⼀起构成的。

它具有密封⾯加⼯精确、费⽤少和消除空⼼轴磨损的优点。

为了调整和补偿摩擦副本⾝的轴向热膨胀以及摩擦剐端⾯，球⾯的磨损⽽造成的不良状态，旋转接头内⾄少要包含⼀个弹性元件，例如，弹簧、波纹管。

图2-1为球⾯或球⾯和端⾯组合型密封结构，双向内管旋转式旋转接头。

为什么把密封⾯做成球⾯?这是因为球⾯摩擦运动副结构在间隙允许的范围内⾃由度较多，能适应配⽤设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球⾯体4和由它带动⼀起旋转并能轴向移动的球⾯弹簧座17；补偿环是两个静⽌或游动的凹形环3、5是⽆油滑动轴承。

这⼀结构有六个密封点(⾯)，即a、b、c、d、e、f。

a、b点(⾯)相对转动密封，，是靠弹簧18和被密封的流体压⼒在相对运动的球⾯体(动环)4和17(球⾯弹簧座)与补偿环(静环或游动环)3接触⾯(球⾯)上产⽣⼀合适的压紧⼒，使这两个光洁的球⾯紧密贴合⽽达到密封的⽬的。

两球⾯之所以必须光洁，零件的同⼼度，球⾯度要求较⾼，是为了给球⾯创造完全或接近完全贴合和压紧⼒均匀的条件。

c、d点(⾯)，是两个端⾯密封。

当配⽤设备振动和摇摆不⼤，压紧⼒合适时，两个补偿环3⼀般处于静⽌状态，属于静密封情况。

当配⽤设备振动和摇摆强烈，压紧⼒较⼤时，由于补偿环3的外径与壳体6的内径之间因留有较⼤的间隙，它将随球⾯体(动环)4和17不·同步地在相应的端⾯上作相对游动，但相匹配的接触端⾯必须光洁、平直。

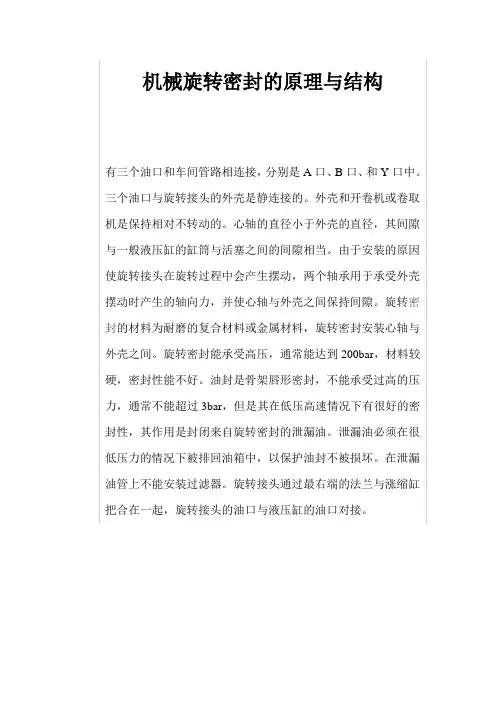

机械旋转密封的原理与结构有三个油口和车间管路相连接，分别是A口、B口、和Y口中。

三个油口与旋转接头的外壳是静连接的。

外壳和开卷机或卷取机是保持相对不转动的。

心轴的直径小于外壳的直径，其间隙与一般液压缸的缸筒与活塞之间的间隙相当。

由于安装的原因使旋转接头在旋转过程中会产生摆动，两个轴承用于承受外壳摆动时产生的轴向力，并使心轴与外壳之间保持间隙。

旋转密封的材料为耐磨的复合材料或金属材料，旋转密封安装心轴与外壳之间。

旋转密封能承受高压，通常能达到200bar，材料较硬，密封性能不好。

油封是骨架唇形密封，不能承受过高的压力，通常不能超过3bar，但是其在低压高速情况下有很好的密封性，其作用是封闭来自旋转密封的泄漏油。

泄漏油必须在很低压力的情况下被排回油箱中，以保护油封不被损坏。

在泄漏油管上不能安装过滤器。

旋转接头通过最右端的法兰与涨缩缸把合在一起，旋转接头的油口与液压缸的油口对接。

旋转接头的旋转密封主要有两类，复合材料密封和机械密封。

复合材料密封的密封性能相对要好一些，用在液压缸有中间定位的场合。

使用复合材料密封的旋转接头由于密封本身的尺寸较小，可以使旋转接头制作的更加紧凑小巧。

复合材料密封本身的成本也要比机械密封便宜很多。

复合材料旋转密封由两部份组成，由一个PTFE材质的外环和一个NBR材质的O 形圈组合而成。

O形圈起到支承外环的作用，使整个旋转密封更容易安装。

外环与旋转接头的外壳之间滑动。

机械密封在理论上可以实现无接触滑动，可以达到很长的寿命。

机械密封的制作比较复杂，精度要求也比较高，相对较贵。

目前采用机械密封的旋转接头国内还没有生产。

下图是德国GAT公司的产品内部结构示意图。

介质从外壳＞部件1＞部件3＞心轴＞液压缸。

机械旋转密封套在心轴上，心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封，当机械旋转密封卡死时，机械旋转密封与心轴之间可以存在相对转动，复合材料旋转密封启着保险作用，机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。

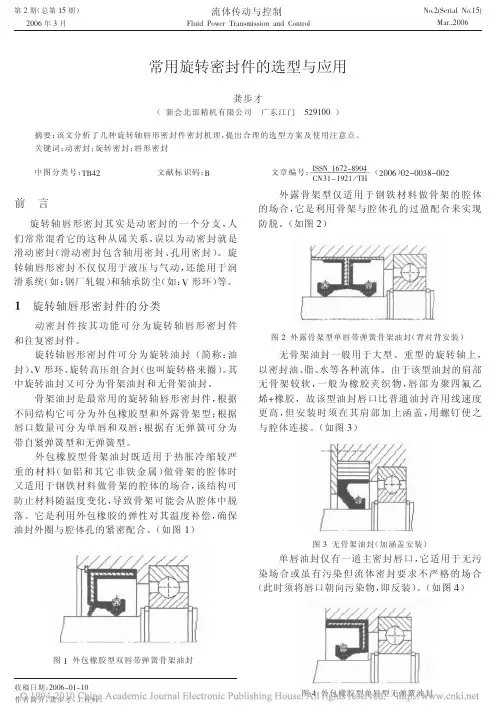

旋转油封工作原理旋转油封是一种常用于机械设备中的密封装置，其工作原理是通过旋转油封的结构和材料特性，阻止液体或气体泄漏或进入机械设备的方法。

旋转油封主要由旋转部件、密封环、弹簧和静止部件组成，下面将详细介绍旋转油封的工作原理。

旋转油封的结构包括内环、外环和密封唇。

内环固定在旋转轴上，外环固定在机械设备上，并且内环和外环之间通过密封唇密封紧密贴合。

当机械设备开始旋转时，旋转轴转动，内环也会随之旋转，而密封唇会与旋转轴紧密接触避免泄漏。

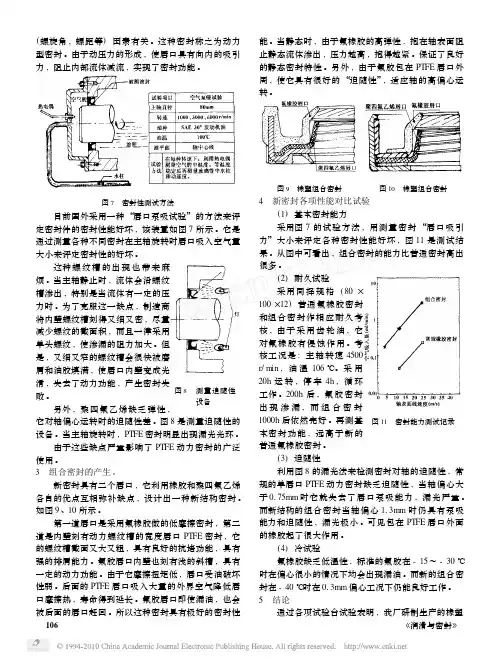

旋转油封能够起到密封作用的原因主要有以下几点：弹簧力、摩擦力和润滑作用。

首先，弹簧力是旋转油封中起关键作用的要素之一。

油封中的弹簧通常位于密封唇后部，既不与液体或气体接触，也不受摩擦和磨损影响。

弹簧会保持一定的压力，使得密封唇与旋转轴始终保持接触状态，从而防止液体或气体泄漏。

同时，弹簧力还能调整密封唇与旋转轴之间的接触压力，以适应不同工作环境的需求。

其次，摩擦力也是旋转油封的工作原理之一。

当机械设备运转时，旋转轴会在旋转油封上形成一定的摩擦力，这种摩擦力是由旋转轴表面和密封唇之间的接触所引起的。

摩擦力可以使密封唇更加紧密地贴合在旋转轴上，从而起到防止液体或气体泄漏的作用。

最后，润滑作用也是旋转油封工作原理的重要组成部分。

通过在密封唇上涂抹一层特殊润滑液（通常是机油、油脂等），可以减小摩擦和磨损，改善密封唇与旋转轴之间的接触情况。

润滑作用可以降低密封唇的温度，减少摩擦产生的热量，从而提高密封唇的寿命和密封效果。

总结起来，旋转油封通过上述工作原理来实现密封效果。

在机械设备工作时，旋转油封的弹簧力、摩擦力和润滑作用共同发挥作用，阻止液体或气体从旋转轴外泄漏或进入机械设备内部。

旋转油封的工作原理不仅简单而且高效，广泛应用于汽车、船舶、机床等多个行业领域中。

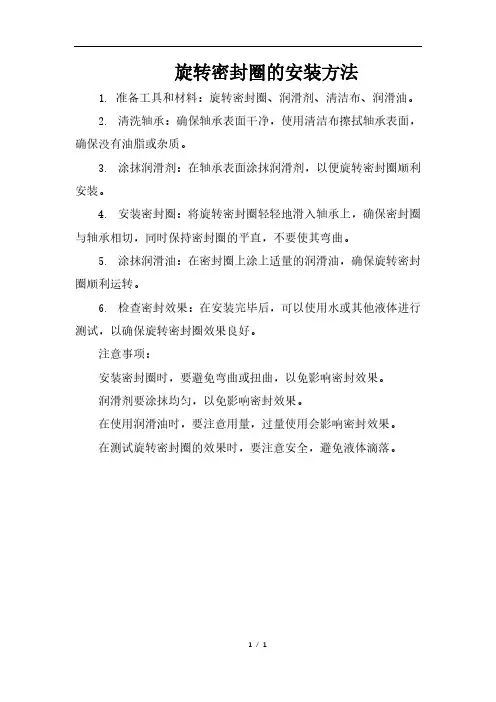

旋转密封圈的安装方法
1. 准备工具和材料：旋转密封圈、润滑剂、清洁布、润滑油。

2. 清洗轴承：确保轴承表面干净，使用清洁布擦拭轴承表面，确保没有油脂或杂质。

3. 涂抹润滑剂：在轴承表面涂抹润滑剂，以便旋转密封圈顺利安装。

4. 安装密封圈：将旋转密封圈轻轻地滑入轴承上，确保密封圈与轴承相切，同时保持密封圈的平直，不要使其弯曲。

5. 涂抹润滑油：在密封圈上涂上适量的润滑油，确保旋转密封圈顺利运转。

6. 检查密封效果：在安装完毕后，可以使用水或其他液体进行测试，以确保旋转密封圈效果良好。

注意事项：
安装密封圈时，要避免弯曲或扭曲，以免影响密封效果。

润滑剂要涂抹均匀，以免影响密封效果。

在使用润滑油时，要注意用量，过量使用会影响密封效果。

在测试旋转密封圈的效果时，要注意安全，避免液体滴落。

1/ 1。

旋转接头密封原理
旋转接头密封是一种常见的密封装置，广泛应用于管道系统中，用于防止或减少流体泄漏。

它的原理是通过旋转密封面的相对运动，实现密封效果。

旋转接头密封通常由两个密封面组成，一个固定在管道系统中，另一个连接在旋转部件上。

当旋转部件转动时，密封面之间形成一个密封接触区域。

该接触区域靠着密封面的表面张力和摩擦力，阻止流体从接头处泄漏。

在旋转接头密封中，密封面通常采用金属或非金属材料，具有光洁度和加工精度要求较高的特点。

密封面上常涂有一层细腻且不易损坏的密封介质，如橡胶或聚四氟乙烯等，以增加密封面之间的密封效果。

在实际应用中，旋转接头密封需要确保密封面的配合精度和密封面之间的接触压力。

精确的配合尺寸能够使密封面在旋转时保持良好的接触状态，避免泄漏的发生。

适当的接触压力能够保证密封面的微小凸起和凹陷能够完全接触，提高密封效果。

此外，旋转接头密封还需要注意润滑和冷却。

通过在密封面上提供适量的润滑油或冷却介质，可以减少密封面的磨损和热损失，延长密封的使用寿命。

综上所述，旋转接头密封是一种基于旋转密封面相对运动的密封装置。

它通过有效的配合尺寸、接触压力和润滑冷却措施，实现管道系统的可靠密封，避免流体泄漏的发生。

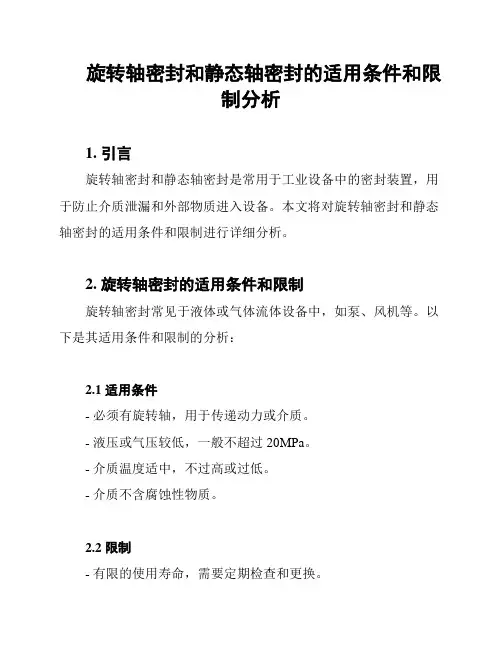

旋转轴密封和静态轴密封的适用条件和限制分析1. 引言旋转轴密封和静态轴密封是常用于工业设备中的密封装置，用于防止介质泄漏和外部物质进入设备。

本文将对旋转轴密封和静态轴密封的适用条件和限制进行详细分析。

2. 旋转轴密封的适用条件和限制旋转轴密封常见于液体或气体流体设备中，如泵、风机等。

以下是其适用条件和限制的分析：2.1 适用条件- 必须有旋转轴，用于传递动力或介质。

- 液压或气压较低，一般不超过20MPa。

- 介质温度适中，不过高或过低。

- 介质不含腐蚀性物质。

2.2 限制- 有限的使用寿命，需要定期检查和更换。

- 对压力和温度的依赖性较高，过高或过低的压力和温度会影响密封效果。

- 旋转速度不能过快，过快的旋转速度会导致摩擦和磨损。

- 对于高粘度介质，密封效果可能不理想。

3. 静态轴密封的适用条件和限制静态轴密封常见于需要密封静止轴的设备，如阀门、管道等。

以下是其适用条件和限制的分析：3.1 适用条件- 适用于静止的轴，一旦安装好，不需要进行旋转。

- 可以应对高压力和高温度的介质。

- 可以密封腐蚀性物质。

3.2 限制- 不适用于旋转轴的设备，静态轴密封无法承受旋转运动。

- 安装和维护较为复杂，需要一定技术要求。

- 当轴存在轴向移动时，静态轴密封的效果可能会下降。

- 对于过于粘稠的介质，静态轴密封可能不适用。

4. 结论根据上述分析，旋转轴密封和静态轴密封各自具有适用条件和限制。

在实际应用中，需要根据具体设备的要求和介质特性选择合适的密封方式，以确保设备的正常运行和安全性。

以上就是旋转轴密封和静态轴密封的适用条件和限制的分析。

希望本文能对相关人员在选择和应用密封装置时提供一定的指导和参考。
