丹中2014届高考物理第二轮复习专题10

2014届高考物理第二轮复习方案新题之磁场21．速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是A.该束带电粒子带负电B.速度选择器的P 1极板带正电C.能通过狭缝0S 的带电粒子的速率等于1/E BD ．粒子打在胶片上的位置越靠近狭缝0S ，粒子的比荷越小答案：D 解析：由左手定则，该束带电粒子带正电，速度选择器的P 1极板带正电，选项A 错误B 正确；由qE=qvB 1可得能通过狭缝0S 的带电粒子的速率等于v=1/E B ，选项C 正确；由r=mv/qB 可知，粒子打在胶片上的位置越靠近狭缝0S ，r 越小，粒子的比荷q/m 越大，选项D 正确。

2．如图10所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是（ ）A ．电子在磁场中运动时间越长，其轨迹线越长B ．电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C ．在磁场中运动时间相同的电子，其轨迹线一定重合D ．电子的速率不同，它们在磁场中运动时间一定不相同答案：B解析：电子以大小不同的速率沿图示方向垂直飞入匀强磁场，根据周期公式，电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大，选项B 正确AC 错误；电子的速率不同，它们在磁场中运动轨迹不相同，3、4、5在磁场中运动时间相同，选项D 错误。

3．如图所示，带电平行板中匀强电场方向竖直向下，匀强磁场方向水平向里，一带电小球从光滑绝缘轨道上的a 点自由滑下，经过轨道端点P 进入板间恰好沿水平方向做直线运动。

现使球从轨道上较低的b 点开始滑下，经P 点进入板间，在之后运动的一小段时间内 ( )A ．小球的重力势能一定会减小B ．小球的机械能可能不变C ．小球的电势能一定会减少 图10SD．小球动能可能减小答案：D解析：球从轨道上较低的b点开始滑下，经P点进入板间时，若带电小球带正电，所受洛伦兹力方向向上，速度减小，洛伦兹力减小，带电小球向下偏转，电场力做功，小球的电势能减少，机械能增大；若带电小球带负电，所受洛伦兹力方向向下，速度减小，洛伦兹力减小，带电小球向上偏转，电场力做负功，小球的电势能增大，机械能减小，动能减小，所以选项D正确。

2014届高考物理第二轮复习方案之电学（新课标版）41.如图所示，AB、CD为一圆的两条直径且相互垂直，O点为圆心.空间存在一未知静电场，方向与圆周所在平面平行.现让一电子先从A点运动至C点，电势能减少了E p；又从C点运动到B点，电势能增加了E p.那么此空间存在的静电场可能是( )A.匀强电场，方向垂直于AB由O点指向C点B.匀强电场，方向垂直于AB由C点指向O点C.位于O点的正点电荷形成的电场D.位于D点的负点电荷形成的电场2.一点电荷仅受电场力作用，由A点无初速度释放，沿直线先后经过电场中的B点和C点.如图所示,点电荷在A、B、C三点的电势能分别用E A、E B和E C表示，则E A、E B、E C间的关系可能是( )A.E A>E B>E CB.E A<E B<E CC.E A<E C<E BD.E A>E C>E B3.如图所示，AC、BD为圆的两条互相垂直的直径，圆心为O，半径为r，将带等电荷量的正、负点电荷放在圆周上，它们的位置关于AC对称，+q与O点的连线和OC夹角为30°，下列说法正确的是( )A.A、C两点的电势关系是φA=φCB.B、D两点的电势关系是φB=φDC.A、O点的场强大小、方向相同D.B、D点的场强大小、方向相同4．如图4所示，在平面直角中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为( )A．200 V/m B．200 3 V/m 图4C．100 V/m D．100 3 V/m5．一正电荷仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图象如图5所示。

下列关于A、B两点电场强度E的大小和电势φ的高低的判断，正确的是( )A．E A>E B，φA>φ B 图5B ．E A ＝E B ，φA ＝φBC ．E A <E B ，φA >φBD ．EA <EB ，仅φA <φB6.如图9所示，AC 、BD 为圆的两条互相垂直的直径，圆心为O ，半径为R 。

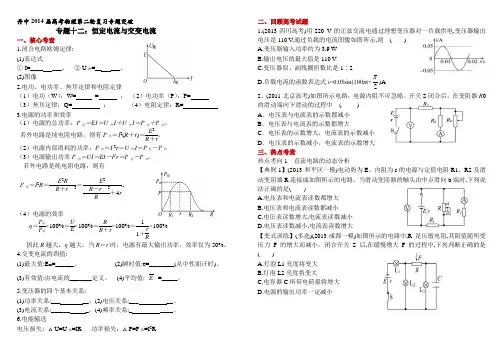

丹中2014届高考物理第二轮复习专题突破专题十二：恒定电流与交变电流一、核心考查1.闭合电路欧姆定律:(1)表达式① I=____ ___。

② U路=__ ___。

(2)图像2.电功、电功率、焦耳定律和电阻定律（1）电功（W）：W= = ；（2）电功率（P）：P=（3）焦耳定律：Q= ；（4）电阻定律：R=3.电源的功率和效率（1）电源的总功率：P总＝EI＝U外I＋U内I＝P出＋P内。

若外电路是纯电阻电路，则有P总＝I2(R＋r)＝E2R＋r。

（2）电源内部消耗的功率：P内＝I 2r＝U内I＝P总－P出（3）电源输出功率P出＝UI＝EI－I2r＝P总－P内。

若外电路是纯电阻电路，则有P出＝I2R＝E2RR＋r2＝E2R－r2R＋4r.（4）电源的效率η＝P出P总×100%＝UE×100%＝RR＋r×100%＝11＋rR×100%因此R越大，η越大；当R＝r时，电源有最大输出功率，效率仅为50%。

4.交变电流的四值:(1)最大值:E m=______。

(2)瞬时值:e=________(从中性面计时)。

(3)有效值:由电流的_______定义。

(4)平均值: E=_____。

5.变压器的四个基本关系:(1)功率关系:___ __。

(2)电压关系:___ __。

(3)电流关系:______ _。

(4)频率关系:_ ____。

6.电能输送电压损失：△U=U线=IR 功率损失：△P=P线=I2R二、回顾高考试题1.(2013·四川高考)用220 V的正弦交流电通过理想变压器对一负载供电,变压器输出电压是110 V,通过负载的电流图像如图所示,则()A.变压器输入功率约为3.9 WB.输出电压的最大值是110 VC.变压器原、副线圈匝数比是1∶2D.负载电流的函数表达式i=0.05sin(100πt+2)A2、(2011·北京高考)如图所示电路，电源内阻不可忽略。

2014届高考物理第二轮复习方案之力学（新课标版）3 1．如下图所示，F1、F2、F3恰好构成封闭的直角三角形，这三个力的合力最大的是( )解析：由矢量合成法则可知A图的合力为2F3，B图的合力为0，C图的合力为2F2，D 图的合力为2F3，因F2为直角三角形的斜边，故这三个力的合力最大的为C图．答案：C2．F1、F2是力F的两个分力．若F＝10 N，则下列不可能是F的两个分力的是( ) A．F1＝10 N，F2＝10 N B．F1＝20 N，F2＝20 NC．F1＝2 N，F2＝6 N D．F1＝20 N，F2＝30 N解析：本题考查合力和分力之间的关系．合力F和两个分力F1、F2之间的关系为|F1－F2|≤F≤|F1＋F2|，则应选C.答案：C3．如下图为节日里悬挂灯笼的一种方式，A、B点等高，O为结点，轻绳AO、BO长度相等，拉力分别为F A、F B，灯笼受到的重力为G.下列表述正确的是( )A．F A一定小于GB．F A与F B大小相等C．F A与F B是一对平衡力D．F A与F B大小之和等于G解析：由等高等长知F A、F B两力对称，选项B正确；F A有可能大于G，选项A错误；D 项中不是大小之和而是矢量之和，选项D错误；这两个力的矢量和与重力是平衡力，选项C错误．答案：B4.如图所示，用两根细线把A、B两小球悬挂在天花板上的同一点O，并用第三根细线连接A、B两小球，然后用某个力F作用在小球A上，使三根细线均处于直线状态，且OB细线恰好沿竖直方向，两小球均处于静止状态，则该力可能为图中的( )A.F1B.F2C.F3D.F45.如图所示，一根轻弹簧上端固定在O点，下端拴一个钢球P，球处于静止状态，现对球施加一个方向向右的外力F，使球缓慢偏移，在移动中的每一时刻，都可以认为钢球处于平衡状态，若外力F方向始终水平，移动中弹簧与竖直方向的夹角θ＜90°，且弹簧的伸长量不超过弹性限度，则图中给出的弹簧伸长量x与cosθ的函数关系图象中，最接近的是( )6．如图6所示，一根轻弹簧上端固定在O点，下端拴一个钢球P，球处于静止状态，现对球施加一个方向向右的外力F，使球缓慢偏移，在移动中的每一时刻，都可以认为钢球处于平衡状态，若外力F方向始终水平，移动中弹簧与竖直方向的夹角θ<90°，且弹簧的伸长量不超过弹性限度，则图7中给出的弹簧伸长量x与cos θ的函数关系图象中，最接近的是() 图6图77．如图8所示，在水平天花板的A点处固定一根轻杆a，杆与天花板保持垂直。
