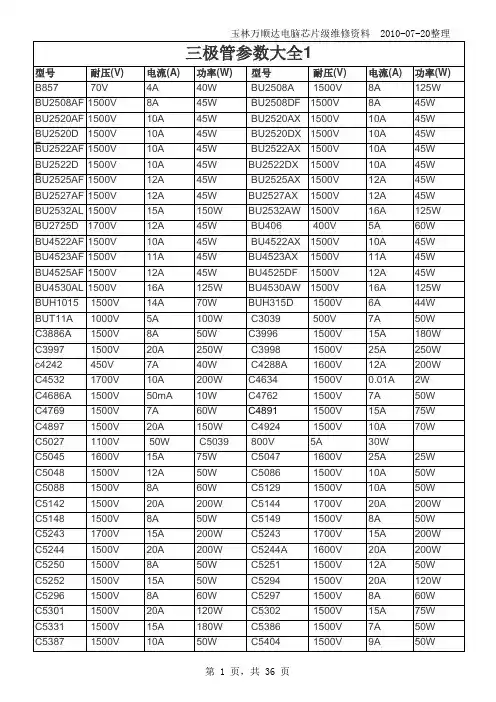

常用三极管参数大全

格式：xls
大小：195.00 KB
文档页数：36

玉林万顺达电脑芯片级维修资料 2010-07-20整理

型号耐压(V)电流(A)功率(W) 型号耐压(V)电流(A)功率(W)B857 70V4A40W BU2508A 1500V8A125W

BU2508AF1500V8A45W BU2508DF1500V8A45W

BU2520AF1500V10A45W BU2520AX1500V10A45W

BU2520DF1500V10A45W BU2520DX1500V10A45W

BU2522AF1500V10A45W BU2522AX1500V10A45W

BU2522DF1500V10A45W BU2522DX1500V10A45W

BU2525AF1500V12A45W BU2525AX1500V12A45W

BU2527AF1500V12A45W BU2527AX1500V12A45W

BU2532AL1500V15A150W BU2532AW1500V16A125W

BU2725DX1700V12A45W BU406 400V5A60W

BU4522AF1500V10A45W BU4522AX1500V10A45W

BU4523AF1500V11A45W BU4523AX1500V11A45W

BU4525AF1500V12A45W BU4525DF1500V12A45W

BU4530AL1500V16A125W BU4530AW1500V16A125W

BUH1015 1500V14A70W BUH315D 1500V6A44W

BUT11A 1000V5A100W C3039 500V7A50W

C3886A 1500V8A50W C3996 1500V15A180W

C3997 1500V20A250W C3998 1500V25A250W

c4242 450V7A40W C4288A 1600V12A200W

C4532 1700V10A200W C4634 1500V0.01A2W

C4686A 1500V50mA10W C4762 1500V7A50W

C4769 1500V7A60W C4891 1500V15A75W

C4897 1500V20A150W C4924 1500V10A70W

C5027 1100V 50W C5039 800V5A30W

C5045 1600V15A75W C5047 1600V25A25W

C5048 1500V12A50W C5086 1500V10A50W

C5088 1500V8A60W C5129 1500V10A50W

C5142 1500V20A200W C5144 1700V20A200W

C5148 1500V8A50W C5149 1500V8A50W

C5243 1700V15A200W C5243 1700V15A200W

C5244 1500V20A200W C5244A 1600V20A200W

C5250 1500V8A50W C5251 1500V12A50W

C5252 1500V15A50W C5294 1500V20A120W

C5296 1500V8A60W C5297 1500V8A60W

C5301 1500V20A120W C5302 1500V15A75W

C5331 1500V15A180W C5386 1500V7A50W

C5387 1500V10A50W C5404 1500V9A50W三极管参数大全1

第 1 页，共 36 页玉林万顺达电脑芯片级维修资料 2010-07-20整理C5404 1500V9A50W C5406 1500V14A100W

C5407 1700V15A100W C5411 1500V14A60W

C5423 1700V15A100W C5440 1500V15A60W

型号耐压(V)电流(A)功率(W) 型号耐压(V)电流(A)功率(W)C5445 1500V25A200W C5446 1700V18A200W

C5449 150012A50W C5515 1500V17A

C5516 1500V20A C5521 1500V13A50W

C5552 1700V16A65W C5570 1700V28A220W

C5583 1500V17A150W C5584 1500V20A150W

C5587 1500V17A75W C5589 1500V18A200W

C5597 1700V22A200W C5612 2000V22A220W

C5686 2000V20A70W C5801 1500V8A50W48kHzC5802 1500V10A60W/69KHzC5803 1500V12A70W84KHzC5855 1500V12A50W C5904 1500V17A

C5905 1700V20A C5914 1500V12A

C5928 约13A C5929 约15AC5931 1700V15A8 D1088 300V6A30WB>2000D1273-PNPN/80V3A40W D1878/15005A60W

D1879 1500V6A60W D2058 60V3A25W

D2356 1500V20A200W D5703 1500V10A70W

HPA100 1500V10A150W HPA150 1500V15A150W

J5804 1500V14A J6810 1500V10A

J6812 1500V12A60W J6815 1500V15A60W

J6820 1500V20A60W J6825 1500V25A150W

J6910 1700V10A60W J6916 1700V16A60W

J6920 1700V20A60W MJE13007NPN700V 80W

MJE13009NPN700V 100W MJL162181500V15A170W

MJW162121500V10A ST2001 1500V10A55W

ST2310FX1500V12A TIP102NPN100V8A80W

TIP122NPN100V5A65W TIP127PNP100V8A65W

TIP31CNPN100V3A40W TIP32CPNP100V3A40W

TIP41CNPN100V6A65W TIP42PNP40V6A65W

TIP42APNP60V6A65W TIP42CPNP100V6A65W

TIP50C 400V1A40W

型号耐压(V)电流(A)功率(W) 型号耐压(V)电流(A)功率(W)2SK534 8005100 2SK1045 90051502SK538 9003100 2SK1081 8007125

2SK557 50012100 2SK1082 8006125用大功率高耐压场效应管参数114种

第 2 页，共 36 页玉林万顺达电脑芯片级维修资料 2010-07-20整理2SK560 50015100 2SK1119 10004100

2SK56 5009125 2SK112010008150

2SK566 800378 2SK1198 800375

2SK644 50010125 2SK124950015130

2SK719 9005120 2SK1250 50020150

2SK725 50015125 2SK1271 140015240

2SK727 9005125 2SK1280 50018150

2SK774 50018120 2SK1341 9005100

2SK785 50020150 2SK1342 9008100

2SK787 9008150 2SK1357 9005125

2SK788 50013150 2SK1358 9009150

2SK790 50015150 2SK1451 9005120

2SK955 8009150 2SK1498 50020120

2SK962 9008150 2SK1500 50025160

2SK1019 50030300 2SK1502 9007120

2SK1020 50030300 2SK1512 85010150

2SK1531 50015150 IRFP150 10041180

2SK1537 9005100 IRFP151 6019180

2SK1539 90010150 IRFP240 20031150

2SK1563 50012150 IRFP250 20031180

2SK1649 9006100 IRFP251 15033180

2SK1794 9006150 IRFP254 25023180

2SK2038 9006125 IRFP350 40016180

IRF350 50013150 IRFP351 35016180

IRF360 40025300 IRFP360 40023250

IRF440 5008125 IRFP450 50014180

IRF450 50013150 IRFP451 45014180

IRF451 45013150 IRFP452 50012180

IRF460 50021300 IRFP460 50020250

IRF740 40010125 MTH8N50 5008120

IRF820 5002.550 MTH8N60 6008120

IRF834 5005100 MTH10N5050010120

IRF840 5008125 MTH12N5050012120

IRF841 4508125 H12N45 45012120

IRF842 5007125 H13N50 50013150

MTH14N5050014150 MTP5N45 450575

MTH20N2020020120 MTP5N50 500575

MTH25N2020025150 MTP6N60 6006125

型号耐压(V)电流(A)功率(W) 型号耐压(V)电流(A)功率(W)MTH30N1010030120 IXGH10N10100010100

第 3 页，共 36 页

常用中功率三极管参数

三极管是一种常用的电子器件，用于放大和开关电路中。常用中功率三极管的参数非常重要，可以用来评估其性能和适用范围。下面将介绍一些常用的中功率三极管参数。

1. 最大连续射极电流（ICmax）：这是中功率三极管能够连续承受的最大电流。超过这个电流，三极管可能会损坏。

2. 最大射级功耗（Ptot）：这是中功率三极管能够连续承受的最大功耗。超过这个功耗，三极管可能会损坏。

3. 射级饱和电压（VCEsat）：当直流射级电流达到最大值时，射级饱和电压是指射级-集电极之间的电压下降。这个参数决定了三极管在饱和状态下的损耗和性能。

4.射级压降（VCE）：这是三极管的射级-集电极之间的电压。

5. 射级-基极饱和电压（VBEsat）：当射级电流达到最大值时，射级-基极饱和电压是指基极-射级之间的电压下降。这个参数决定了三极管在饱和状态下的损耗和性能。

6. 最大集极耗散功率（Pdmax）：这是中功率三极管能够连续承受的最大集极耗散功率。超过这个功耗，三极管可能会损坏。

7. 射级电阻（hfe）：这是指射级电流与基极电流之间的比值。由于三极管主要用于放大作用，射级电流要远大于基极电流，因此这个比值通常较大。 8.数据特性（hFE）：这是指三极管的直流放大倍数。也就是说，当基极电流变化时，射级电流的变化倍数。这个参数决定了三极管在放大电路中的增益。

9. 最大集极-基极电压（VCEOmax）：这是中功率三极管能够承受的最大集极-基极电压。超过这个电压，三极管可能会损坏。

10. 射极-基极电容（Cje）：这是指射极-基极之间的电容，它会影响三极管的开关速度和高频响应。

11. 射极-集电极电容（Cjc）：这是指射极-集电极之间的电容，它也会影响三极管的开关速度和高频响应。

这些是常见的中功率三极管参数，了解和掌握这些参数可以帮助工程师选择合适的三极管并设计出更具性能优势的电路。同时，通过对这些参数的测量和分析，可以评估三极管的可靠性和稳定性，以及其在各种应用场景中的性能表现。

2n5551三极管参数

博学笃行自强不息

2n5551三极管参数

以下是2N5551三极管的一些常用参数：

- 极限集电极电压：Vceo = 160V

- 极限集电极-发射极电压：Vcbo = 160V

- 极限集电极-基极电压：Vcbo = 60V

- 极限集电极电流：Ic = 600mA

- 极限功率：Pc = 625mW

- 饱和电压：Vce(sat) = 0.5V (Ic = 10mA, Ib = 1mA)

- 直流放大倍数：hFE = 100~300 (Ic = 1mA, Vce = 10V)

- 最大峰值射频功率：Pd = 200mW

这些参数可以作为设计和选择电路中使用2N5551三极管时的参考依据。值得注意的是，这些参数只是一些常用的典型数值，实际使用中会受到具体电路条件和工作环境的影响，需要根据具体的设计要求进行验证和调整。

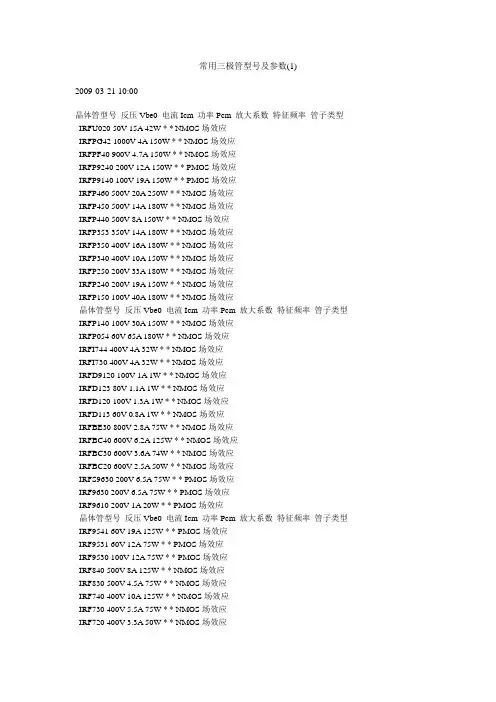

常用三极管型号及参数

常用三极管型号及参数(1)

2009-03-21 10:00

晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型

IRFU020 50V 15A 42W * * NMOS场效应

IRFPG42 1000V 4A 150W * * NMOS场效应

IRFPF40 900V 4.7A 150W * * NMOS场效应

IRFP9240 200V 12A 150W * * PMOS场效应

IRFP9140 100V 19A 150W * * PMOS场效应

IRFP460 500V 20A 250W * * NMOS场效应

IRFP450 500V 14A 180W * * NMOS场效应

IRFP440 500V 8A 150W * * NMOS场效应

IRFP353 350V 14A 180W * * NMOS场效应

IRFP350 400V 16A 180W * * NMOS场效应

IRFP340 400V 10A 150W * * NMOS场效应

IRFP250 200V 33A 180W * * NMOS场效应

IRFP240 200V 19A 150W * * NMOS场效应

IRFP150 100V 40A 180W * * NMOS场效应

晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型

IRFP140 100V 30A 150W * * NMOS场效应

IRFP054 60V 65A 180W * * NMOS场效应

IRFI744 400V 4A 32W * * NMOS场效应

IRFI730 400V 4A 32W * * NMOS场效应

IRFD9120 100V 1A 1W * * NMOS场效应

IRFD123 80V 1.1A 1W * * NMOS场效应

IRFD120 100V 1.3A 1W * * NMOS场效应
