聚羧酸减水剂配方（精选多篇）第一篇：聚羧酸减水剂配方聚羧酸减水剂配方摘要：采用自由基水溶液共聚方法合成聚羧酸减水剂。
通过正交试验考察不同配方时所合成的聚羧酸减水剂对水泥净浆流动度及经时损失的影响，确定不同侧链长度聚羧酸减水剂的最佳合成配方。
关键词：聚羧酸减水剂；水泥净浆；流动度；配方聚羧酸型减水剂分子链上具有较多的活性基团，主链上连接的侧链较多，分子结构自由度大，高性能化潜力大，因此聚羧酸型减水剂是近年来国内外研究较为活跃的高性能减水剂之一，同时也是未来减水剂发展的主导方向。
本文采用聚合度分别约为9、23、35的自制聚氧乙烯基烯丙酯大单体（PA）分别与丙烯酸、甲基丙烯磺酸钠在引发剂过硫酸铵作用下进行自由基水溶液共聚反应，得到不同侧链长度的聚羧酸减水剂，分别记为JH9、JH23、JH35。
通过正交试验分析考察单体及引发剂用量不同时所合成的聚羧酸减水剂对水泥净浆初始流动度及流动度经时损失的影响，确定不同侧链长度聚羧酸减水剂的最佳配方。
并分析在最佳合成配方下合成的不同侧链长度的聚羧酸减水剂对水泥净浆的初始流动度及经时损失的影响。
1 实验 1.1 原材料丙烯酸（AA）、甲基丙烯磺酸钠（MAS）、过硫酸铵（APS）均为市售化学试剂；聚氧乙烯基烯丙酯大单体，自制，其聚合度分别约为9、23、35；水泥，P.O42.5R，重庆腾辉江津水泥厂产。
1.2 聚羧酸减水剂的合成方法将丙烯酸、甲基丙烯磺酸钠、过硫酸铵、聚氧乙烯基烯丙酯大单体分别用去离子水配成浓度为20%的水溶液。
在装有搅拌器、回流冷凝管及温度计的三颈烧瓶中分批滴加单体及引发剂，滴加完毕后在75℃下保温反应一定时间。
反应结束后，用浓度为20%的NaOH水溶液调节PH值至7～8，得到浓度约为20%的黄色或红棕色聚羧酸减水剂。
1.3 正交试验设计采用正交试验方法，通过改变丙烯酸（AA）、甲基丙烯磺酸钠（MAS）、聚氧乙烯基烯丙酯大单体（PA）、过硫酸铵（APS）4个因素的用量，考察四因素在三水平下合成的聚羧酸减水剂对水泥净浆初始流动度及流动度经时损失的影响，从而确定聚羧酸减水剂的最佳合成配方。
聚羧酸减水剂的复配
聚羧酸减水剂是一种常用的混凝土添加剂，它能够显著降低混凝土的用水量，提高混凝土的流动性和可泵性，同时还能够改善混凝土的力学性能。
在混凝土施工过程中，聚羧酸减水剂的复配是非常重要的环节，它直接影响着混凝土的质量和性能。
聚羧酸减水剂的复配是指将聚羧酸减水剂与其他混凝土添加剂进行配比和混合的过程。
在复配过程中，需要考虑到混凝土的用水量、初凝时间、凝结时间、强度发展等因素，以及聚羧酸减水剂与其他添加剂之间的相容性。
复配过程中需要注意的一点是避免使用不同品牌或型号的聚羧酸减水剂进行混合，因为不同品牌或型号的聚羧酸减水剂可能具有不同的性能和配比要求，混合使用可能会导致混凝土性能的不稳定。
在复配过程中还需要注意聚羧酸减水剂的用量控制。
使用过多的聚羧酸减水剂可能会导致混凝土的流动性过大，影响混凝土的抗渗性和抗冻性；使用过少的聚羧酸减水剂则可能无法达到预期的减水效果，影响混凝土的强度和耐久性。
因此，在复配过程中需要根据具体的施工要求和混凝土性能要求，合理控制聚羧酸减水剂的用量。
复配过程中还可以考虑添加其他的混凝土添加剂，如缓凝剂、早强剂、粉煤灰等，以进一步改善混凝土的性能。
但是，在使用其他添加剂时也需要注意相容性和配比要求，避免出现不良的化学反应或
影响混凝土的性能。
聚羧酸减水剂的复配是混凝土施工过程中非常重要的一环。
合理的复配可以提高混凝土的性能，保证工程质量。
因此，在进行聚羧酸减水剂的复配时，需要考虑混凝土的要求，合理控制用量，并注意与其他添加剂的相容性，以获得最佳的施工效果。

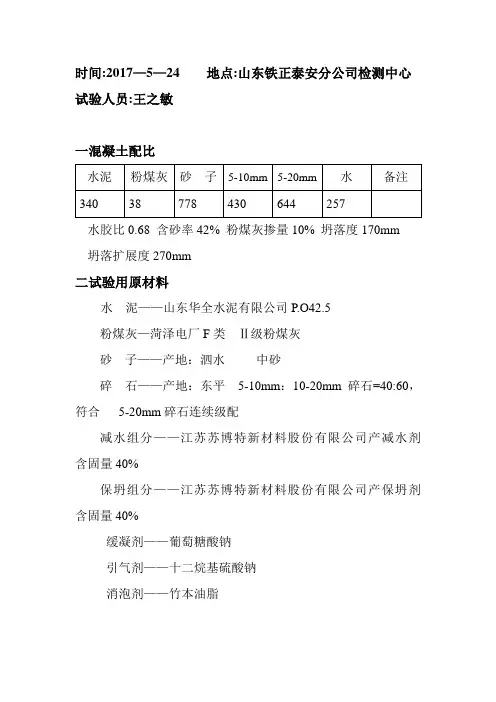

时间:2017—5—24 地点:山东铁正泰安分公司检测中心试验人员:王之敏一混凝土配比水胶比0.68 含砂率42% 粉煤灰掺量10% 坍落度170mm坍落扩展度270mm二试验用原材料水泥——山东华全水泥有限公司P.O42.5粉煤灰—菏泽电厂F类Ⅱ级粉煤灰砂子——产地：泗水中砂碎石——产地：东平5-10mm：10-20mm碎石=40:60，符合5-20mm碎石连续级配减水组分——江苏苏博特新材料股份有限公司产减水剂含固量40%保坍组分——江苏苏博特新材料股份有限公司产保坍剂含固量40%缓凝剂——葡萄糖酸钠引气剂——十二烷基硫酸钠消泡剂——竹本油脂三优选聚羧酸母液1确定减水率拟定减水组分和保坍组分按以下三个配伍进行加水复配后，使聚羧酸的含固量>20%，掺量1%，减水率达25%~30%a、减水组分：保坍组分=50%:50%b、减水组分：保坍组分=75%:25%c、减水组分：保坍组分=33%:67%己知减水组分和保坍组分含固量各为40%，拟调21%含固量计算配方如下：用a方案，经过试拌，测试坍落度180mm，坍落扩展度385mm，达到空白混凝土拌合物初始状态(坍落度170mm，坍落扩展度270mm)，用水量由257Kg/m3，减到190Kg/m3，减水率26%。
2聚羧酸配伍后测试结果从试验结果看，三种配伍的初始坍落度和坍落扩展度均超过空白混凝土，1h后均有较大降低，考虑到经济效益，故选取减水组分50%，保坍组分50%配伍四优选缓凝剂固定减水组分50%，保坍组分50%配伍，水胶比0.5，优选葡萄糖酸钠，掺量0%、0.4%、0.6%、0.8%五优选引气剂固定减水组分50%，保坍组分50%，水胶比0.5，固定葡萄糖酸钠，掺量0.6%，优选十二烷基硫酸钠，掺量掺量0%、0.05%、0.07%、0.09%，消泡剂采用竹本油脂掺量0.6%，且先消后引。
最后选定聚羧酸减水组分50%，保坍组分50%，葡萄糖酸钠0.6%，十二烷基硫酸钠0.05%，含气量3.7%。
