1

例题6

筒仓建模及分析

例题 筒仓建模及分析

2

例题. 筒仓建模及分析

概要

此例题将介绍利用MIDAS/Gen对筒仓结构进行建模和分析的方法。

此例题的步骤如下:

1. 简要

2. 建立模型

3. 定义及输入荷载

4. 定义边界条件

5. 运行分析

6. 荷载组合

7. 查看分析结果

例题 筒仓建模及分析

3

简要

基本数据如下： 混凝土: C30

筒壁内外温差: 20℃

筒壁厚度： 0.3m

锥斗厚度： 0.5m

筒仓顶板厚度：0.8m

筒仓高： 15m

筒仓直径： 10m

倒锥斗高： 5m

图1 分析模型

5m

5m 10m 10m

例题 筒仓建模及分析

4

1：主菜单选择 模型>材料和截面特性>材料： 添加

材料号：1 名称：C30 规范：GB(RC)

混凝土：C30 材料类型：各向同性

图2 定义材料

2：主菜单选择 模型>材料和截面特性>厚度：

例题 筒仓建模及分析

5

添加：定义筒壁厚度

图3 定义厚度

例题 筒仓建模及分析

6

建立模型

1：设定用户坐标系

首先将全局坐标系的X-Z平面设定为用户坐标系的x-y平面。

点击图标菜单 X-Z

在原点输入栏内输入‘0, 0, 0’

在角度输入栏内选择‘0’

选择修改视角(‘’) 点击键

图4 设定用户坐标系

注：选择修改视角后点击键，视点就会自动调整模型窗口使其与UCS平面一致。

例题 筒仓建模及分析

7

2：主菜单选择 模型>单元>建立：一般梁/变截面梁

输入（dx,dy,dz）:1（0，0，0），2（0，5，0），3（0，10，0），4（5，0，0）

图5 建立筒仓剖面结构

例题 筒仓建模及分析

8

3：主菜单选择 模型>单元>扩展单元：

扩展类型：线单元——平面单元 单元类型 ：板单元

材料：C30 厚度：0.3

生成形式： 旋转 等角度 输入复制次数：36 旋转角度 10 旋转轴y轴 第一点选4号节点(5,15,0)

图6 生成筒仓壁

注：扩展时可以勾选目标> 删除选项，确认是否保留梁单元。

例题 筒仓建模及分析

9

4：主菜单选择 模型>结构建模助手>壳:

R1：5m R2: 0m H :5m

分割数量：m:36 l:12

材料：C30 厚度：0.5

原点：2（－5，0，1）

插入点：在模型窗口中选取相应点2（0，5，0）

图7 建立锥斗

例题 筒仓建模及分析

10

5：主菜单选择 模型>单元>分割:

选择分割对象：将上部筒仓壁选上 单元类型：其他平面单元 等间距

x方向分割数量：10 y方向分割数量：0

同样：下部筒仓壁 x方向分割数量：5

图8 分割筒仓壁

例题 筒仓建模及分析

11

6：定义顶板厚度:

选择顶板，应用拖放的功能修改顶板厚度，厚度为0.8m。

图9 定义顶板厚度

定义及输入荷载

1：主菜单选择 荷载>静力荷载工况:

DL：恒荷载 LL：活荷载 ET：温度荷载

2: 主菜单选择 荷载>流体压力荷载:

在树形菜单双击厚度0.3，将筒仓壁选择并激活。

荷载工况名称：LL 单元类型：板单元 方向：局部坐标系z

荷载变化方向：整体坐标系－Z 参考高度：15m 流体容重：－10 KN/m3

指定加载的单元：选择上部筒仓壁

3: 主菜单选择 荷载>温度荷载>温度梯度:

指定加载的单元：选择上部筒仓壁

荷载工况名称：ET 单元类型：板单元 温度梯度：20

例题 筒仓建模及分析

12

4: 主菜单选择 视图>激活>全部激活：

在树形菜单双击厚度0.5，将筒仓锥斗选择并激活。

5: 主菜单选择 荷载>压力荷载:

荷载工况名称：LL 单元类型：板/平面应力单元（面）

方向：整体坐标系Z P1：－5 KN/m2 投影：是 指定加载的单元：按全部选择

6: 主菜单选择 荷载>温度荷载>温度梯度:

指定加载的单元：筒仓锥斗

荷载工况名称：ET 单元类型：板单元 温度梯度：－20

7: 主菜单选择 视图>激活>全部激活：

选择筒仓顶并激活。

8: 主菜单选择 荷载>压力荷载:

荷载工况名称：DL 单元类型：板/平面应力单元（面）

方向：整体坐标系Z P1：－2 KN/m2

荷载工况名称：LL P1：－4 KN/m2

指定加载的单元：按全部选择

9: 主菜单选择 荷载>温度荷载>温度梯度:

指定加载的单元：筒仓顶

荷载工况名称：ET 单元类型：板单元 温度梯度： 20

10: 主菜单选择 视图>激活>全部激活

例题 筒仓建模及分析

13

图10 分配流体压力荷载

图11 锥斗压力荷载

例题 筒仓建模及分析

14

图12 筒仓顶压力荷载

图13 筒仓壁温度荷载

注：查看单元坐标

z轴的方向，定温

度梯度的正负

号。

例题 筒仓建模及分析

15

图14 锥斗温度荷载

图15 筒仓顶温度荷载

例题 筒仓建模及分析

16

定义边界条件

主菜单选择 模型>边界条件>一般支承:

在模型窗口中选择筒仓下部节点

一般支撑 选择：添加

图16 定义边界条件

运行分析

主菜单选择 分析>运行分析

以上为整个前处理阶段，包括建模、荷载输入、分析选项。

注：可以利用面选的功能对下部节点进行选择。

合集下载

BIM技术在浅圆仓施工中的应用研究

BIM技术在浅圆仓施工中的应用研究

总740期第六期

2021年2月河南科技

HenanScienceandTechnology

BIM技术在浅圆仓施工中的应用研究

胡二永苏永超李飞宇周成军

（郑州一建集团有限公司，河南郑州450004）

摘要：为解决浅圆仓施工难点，本文采用更加简便高效的伞架支撑系统作为仓顶的支撑构件，并应用BIM

技术对关键技术难点进行模拟。研究结果表明，BIM技术可以应用于浅圆仓施工中，有效解决遗漏、碰撞等问

题，提前规避风险。关键词：浅圆仓；BIM技术；自呼吸楼盖；伞架支撑

中图分类号：TU17文献标识码：A文章编号：1003-5168（2021）06-0100-04

ResearchontheApplicationofBIMTechnologyinthe

ConstructionofShallowRoundWarehouse

HUEryongSUYongchaoLIFeiyuZHOUChengjun

（ZhengzhouYijianGroupCorporation，ZhengzhouHenan450004）

Abstract:Inordertosolvetheconstructiondifficultiesoftheshallowroundwarehouse,thispaperadoptedamoreconvenientandefficientumbrellasupportsystemasthesupportmemberofthewarehouseroof,andusesBIMtechnol⁃

ogytosimulatethekeytechnicaldifficulties.TheresearchresultsshowthatBIMtechnologycanbeappliedtothe

constructionofshallowroundwarehouses,effectivelysolvingproblemssuchasomissionsandcollisions,andavoiding

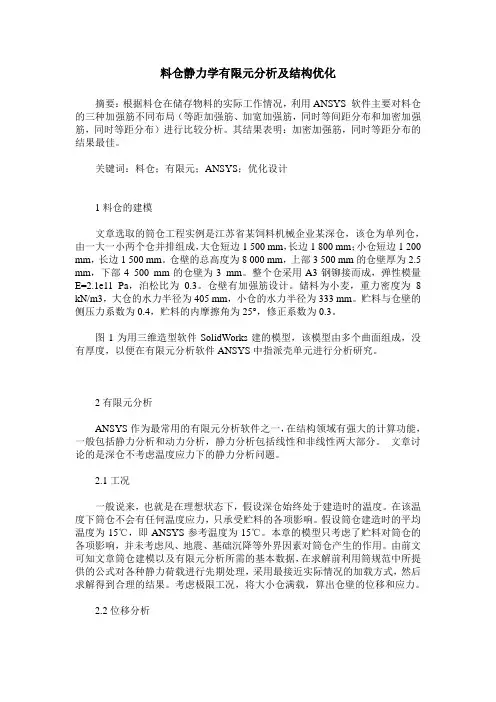

料仓静力学有限元分析及结构优化
