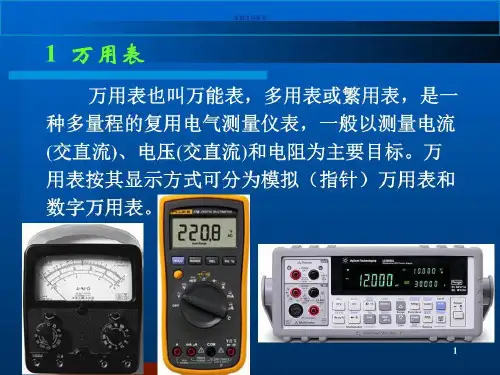

十种常用电子仪器仪表的使用电子仪器仪表的使用一、万用电表YX—960型是一台设计新颖，外形美观，便于携带的中型万用电表，表中设有二极管和熔断丝双重保护装置，它具有测量直流电压、直流电流、交流电压、电阻值、音频电平、晶体管直流参数h FE、负载电流LI、负载电压LV等的功能。
1．主要技术指标（见表1）测量围灵敏度基本误差直流电压0~0.1V~2.5V~10V~50V~250V~1000V 20KΩ/V +2.5%直流电流0~50μA~2.5mA~25mA~o.25A~2.5A +2.5%交流电压0~10V~50V~250V~1000KV 9KΩ/V +5%电阻R?1~?10~?100~?1K~?10KR?1中心刻度为200Ω+2.5%电池测试（BATT） 1.5V9V +5%音频电平-10db~+22db~+36db~+50db~+62db0db~1mw600Ω穿透电流（I CEO）Ω?1 150mA Ω?10 15mAΩ?100 1.5mA Ω?1K 50μA +5%晶体管直流放大系数0~1000h FE R?10负载电流LI 0~50μA~15mA~150mA负载电压LV 0~3V2．面板图图1 YX—960型面板图YX —960型面板如图1所示。
其外观和部件名称如下：①指针②测量音频电平插口③标牌④量程转换开关⑤公共插口（-）⑥带镜面刻度盘⑦调节器调整归零⑧Ω调零旋钮⑨ h FE测试座⑩正插口（+）3．使用方法测量之前先调整表盖上的机械调零器，使指针指于“0”位上，测量时将红、黑测试笔分别插入“＋”“－”插孔，当测量音频电平时将红测试笔插入OUTPUT插孔。
（1）直流电流测量：当测量一个未知其大小的电流时，应将转换开关旋到直流档（DCmA）最大量程处，根据测出数值的大小，把转换开关旋到相应的档位上（表头指针指示一般应大于1/3满刻度）。
测量时，将测试笔与被测电路串联，红笔接在电路的正端，在第二条刻度线上读出测量值。
电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。
这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。
其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。
使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。
此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。
示波器是另一种常用的电路测量仪器。
它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。
使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。
在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。
信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。
它可以产生各种不同的信号波形，如正弦波、方波、三角波等。
在电路实验中，信号发生器通常用于提供测试信号。
使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。
在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。
频谱分析仪是一种测量信号频谱和幅度分布的仪器。
它可以将信号分解成各种频率分量，并显示在频谱图上。
使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。
在测试之前，可能需要进行校准和调整。
逻辑分析仪是一种用于分析逻辑信号的仪器。
它可以捕获和显示多个数字信号的状态和时序关系。
使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。
通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。
