电子测量仪器的各种分类方法和测量方式1 按测量手段分类 1.1 直接测量：在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，直接获得数值的测量称为直接测量。
1.2 间接测量：当被测量由于某种原因不能直接测量时可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算被测量的数值，这种间接获得测量结果的方式称为间接测量。
1.3 组合测量：当某项测量结果需要用多个未知参数表达时，可通过改变测量条件进行多次测量，根据函数关系列出方程组求解，从而得到未知量的测量，称为组合测量。
2 按测量方式分类 2.1 直读法：用直接指出被测量大小的指示仪表进行测量，能够直接从仪表刻度盘商或从显示器上读取被测量数值的测量方法，称为直读法。
2.2 比较法：将被测量与标准量在比较仪器中直接比较，从而获得被测量数值的方法，称为比较法。
3 按测量性质分类 3.1 时域测量：时域测量也叫作瞬时测量，主要是测量被测量随时间的变化规律。
如用示波器观察脉冲信号的上升沿、下降沿、平顶降落等脉冲参数以及动态电路的暂态过程。
真空表| 硬度计| 探伤仪| 电子称| 热像仪 3.2 频域测量：频域测量也称为稳态测量，主要目的是获取待测量与频率之间的关系。
如用频谱分析仪分析信号的频谱，测量放大器的幅频特性、相频特性等。
3.3 数据域测量：数据域测量也称逻辑量测量，主要是对数字信号或电路的逻辑状态进行测量，如用逻辑分析仪等设备测量计数器的状态。
3.4 随机测量：随机测量又叫做统计测量，主要是对各类噪声信号进行动态测量和统计分析。
这是一项新的测量技术，尤其在通信领域有着广泛应用。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
常用电子测量仪器的使用电子测量仪器是用于测量和记录电工参数的工具。
它们通常用于电子工程、电力系统、电工维修、制造业等领域。
下面将介绍一些常用的电子测量仪器以及它们的使用方法。
数字万用表（DMM）数字万用表是电子工程师和电工常用的工具之一、它可以测量电压、电流、电阻、频率等多种电工参数。
使用数字万用表时，需要将测量导线正确连接到被测电路上，并选择合适的量程和测量模式。
在测量直流电压时，应将表笔连接到电路的正负极。
测量电流时，将电表的测量导线与电路断开，通过表笔穿过测量线圈，再与电路相连。
测量阻值时，先将电路断开，然后将表笔依次连接到电阻的两端。
示波器示波器是一种用于显示电信号的波形的仪器。
它可以测量和显示电压、电流、频率等参数。
示波器分为模拟示波器和数字示波器两种类型。
在使用示波器时，首先需要连接被测电路到示波器的输入端（通常是通过测试夹或插头连接）。
然后，调整显示屏上的水平和垂直控制，以便观察和测量信号的波形。
信号发生器信号发生器是一种用于生成模拟信号的仪器。
它可以产生不同频率和幅度的信号，用于测试和校准其他电子设备。
在使用信号发生器时，需要设置所需的频率和幅度，并将输出信号连接到被测电路或设备。
可以通过示波器或其他仪器来验证信号质量和特性。
频谱分析仪频谱分析仪是一种用于测量信号频谱分布的仪器。
它可以显示信号频率和功率的分布情况。
在使用频谱分析仪时，需要将被测信号连接到仪器的输入端，并设置所需的频率范围和分辨率。
频谱分析仪将通过计算和显示频率和功率的分布图来分析信号的特性。
电源测试仪电源测试仪是一种用于测试电源的稳定性和质量的仪器。
它可以测量电源的输出电压、电流和波形。
在使用电源测试仪时，需要将测试仪与电源连接，并设置所需的测试参数。
可以通过电源测试仪来测量和记录电源的电压和电流变化情况，以评估电源的性能和稳定性。
逻辑分析仪逻辑分析仪是一种用于分析和测量数字逻辑信号的仪器。
它可以显示和记录多路数字信号的状态和变化。
电子测量仪器的分类电子测量仪器，是指利用电子技术进行测量的一类仪器。
电子测量仪器应用十分广泛，种类不计其数，电子按其工作原理与用途，大致划为以下几类。
一、多用电表模拟式电压表、模拟多用表（即指针式万用表VOM）、数字电压表、数字多用表（即数字万用表DMM）都属此类。
这是经常使用仪表。
它可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
二、示波器示波器是一种测量电压波形的电子仪器，它可以把被测电压信号随时间变化的规律，用图形显示出来。
使用示波器不仅可以直观而形象地观察被测物理量的变化全貌，而且可以通过它显示的波形，测量电压和电流，进行频率和相位的比较，以及描绘特性曲线等。
三、信号发生器信号发生器（包括函数发生器）为检修、调试电子设备和仪器时提供信号源。
它是一种能够产生一定波形、频率和幅度的振荡器。
例如：产生正弦波、方波、三角波、斜波和矩形脉冲波等。
四、晶体管特性图示仪晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。
例如：晶体管共射、共基和共集三种接法的输入、输出特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。
五、兆欧表兆欧表（俗称摇表）是一种检查电气设备、测量高电阻的简便直读式仪表，通常用来测量电路、电机绕组、电缆等绝缘电阻。
兆欧表大多采用手摇发电机供电，故称摇表。
由于它的刻度是以兆欧（MΩ）为单位，故称兆欧表。
六、红外测试仪红外测试仪是一种非接触式测温仪器，它包括光学系统、电子线路，在将信息进行调制、线性化处理后达到指示、显示及控制的目的。
目前已应用的红外测温仪有光子测温和热测温仪两种，主要用于电热炉、农作物、铁路钢轨、深埋地下超高压电缆接头、消防、气体分析、激光接收等温度测量及控制场合。
七、集成电路测试仪该类仪器可对TTL、PMOS、CMOS数字集成电路功能和参数测试，还可判断抹去字的芯片型号及对集成电路在线功能测试、在线状态测试。

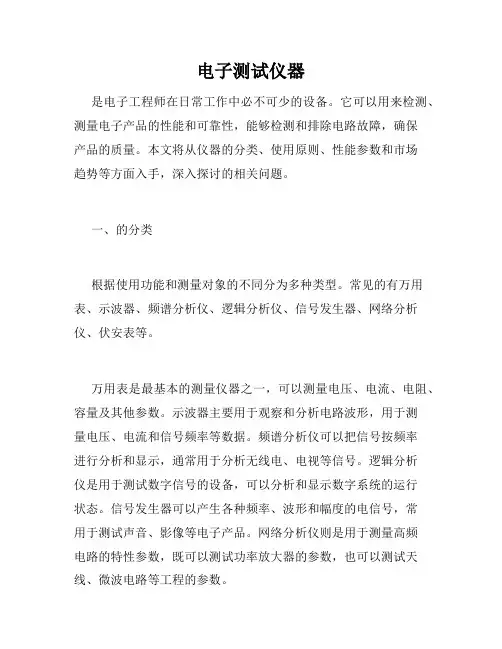

电子测试仪器是电子工程师在日常工作中必不可少的设备。
它可以用来检测、测量电子产品的性能和可靠性，能够检测和排除电路故障，确保产品的质量。
本文将从仪器的分类、使用原则、性能参数和市场趋势等方面入手，深入探讨的相关问题。
一、的分类根据使用功能和测量对象的不同分为多种类型。
常见的有万用表、示波器、频谱分析仪、逻辑分析仪、信号发生器、网络分析仪、伏安表等。
万用表是最基本的测量仪器之一，可以测量电压、电流、电阻、容量及其他参数。
示波器主要用于观察和分析电路波形，用于测量电压、电流和信号频率等数据。
频谱分析仪可以把信号按频率进行分析和显示，通常用于分析无线电、电视等信号。
逻辑分析仪是用于测试数字信号的设备，可以分析和显示数字系统的运行状态。
信号发生器可以产生各种频率、波形和幅度的电信号，常用于测试声音、影像等电子产品。
网络分析仪则是用于测量高频电路的特性参数，既可以测试功率放大器的参数，也可以测试天线、微波电路等工程的参数。
二、的使用原则使用需要注意以下原则：1.正确选择仪器并使用。
不同的仪器适用于不同的测量对象和测量范围，如果使用不正确的仪器，可能会导致误差或损坏仪器。
2.正确操作和接线。
仪器的操作和接线必须按照使用手册和标准操作步骤进行，必须使用合适的测试针和夹子等配件。
3.注意安全。
使用仪器时必须注意安全，必要时应进行接地和绝缘处理。
4.定期校准和维护。
仪器需要定期进行校准和维护，以确保精度和可靠性。
三、的性能参数的性能参数包括准确度、分辨率、带宽、灵敏度等。
准确度是指测量结果与实际值之间的差异，分辨率是指仪器可以检测到的最小变化量，带宽是指仪器能够响应的频率范围，灵敏度是指仪器检测信号的能力。
这些性能指标对于不同的仪器有不同的重要性，需要根据具体应用来选择和比较。
四、市场趋势随着电子技术和工业的发展，的市场需求也在不断扩大。
目前，市场主要分为传统测试仪器和新型测试仪器两类。
传统测试仪器主要适用于低频电路测试，具有价格低廉、易操作等特点。
用于电子测量的仪器有哪些在电子行业中，测量是不可或缺的。
为了达到高精度、高效率和可靠性的测量目标，需要使用不同类型的测量设备。
本文将介绍用于电子测量的一些常见仪器。
示波器示波器是一种通过观察电压随时间变化的图像来显示电信号的仪器。
示波器是电子测量仪器中的核心仪器之一，广泛应用于电视、通信、雷达、医疗和工业仪器等领域。
示波器通常包括CRT显示器、垂直放大器、水平放大器、触发电路、时间基准产生器和采样控制器。
频率计频率计是一种测量电压、电流或其他信号频率的仪器。
它是一种精密的电子测量仪器，适用于生产线和实验室环境。
常见的频率计有直接计数式频率计和间接计数式频率计。
多用表多用表（Multimeter）是用于电气量测量的多功能电子测量仪器。
它能测量直流电压、交流电压、直流电流、交流电流、电阻、电容、频率、电感等电学特性，是电子、电力、通信、自动化等领域中常用的工具。
常见的多用表有模拟式和数字式两种形式。
信号发生器信号发生器是一种电子仪器，用于产生各种形式的电信号，例如正弦波、方波和三角波等。
信号发生器广泛应用于通信、计算机、接收机等领域。
它可以产生用于测试电子设备的标准信号，用于判断设备是否正常工作。
频谱分析仪频谱分析仪是一种用于测量电磁波频率和信号功率的仪器。
它通过将电信号分解成不同的频率成分来显示信号的频谱。
频谱分析仪可以帮助工程师确认无线电发射是否符合意愿，并消除电信噪声干扰等问题。
逻辑分析仪逻辑分析仪是一种用于分析数字信号和逻辑电路的仪器。
它可以帮助用户更容易地查询逻辑电路，检测故障、诊断电路故障、分析嵌入式系统和数字通信协议等方面提供支持。
逻辑分析仪通常用于设计和测试数字逻辑系统。
总结上述介绍的仪器是用于电子测量的常见设备，广泛应用于电子、通信、计算机、自动化等领域。
这些设备都具有高精度、高效率和可靠性等优点，它们对于工程师来说都是必不可少的工具。
由于不同的测量需求，不同设备的优缺点是会有所不同，因此在线选购和使用这些设备时，工程师需要根据自己的需求进行选择。
电子测量仪器的分类介绍电子测量仪器是用电子技术手段进行物理量测量的工具，广泛应用于各个领域。
根据其技术原理和测量对象的不同，电子测量仪器可以分为以下几类。
1. 电压、电流类测量仪器电压、电流类测量仪器包括伏特表、安培表、万用表等。
其中，伏特表用于测量电压；安培表用于测量电流；万用表则可以同时测量电压、电流、电阻，并具有其他功能。
这类测量仪器多数采用电磁式工作原理，一般需要接通被测电路。
2. 信号发生器类测量仪器信号发生器类测量仪器可生成多种波形的电信号，例如正弦波、方波、脉冲等。
这些波形可以作为被测电路的信号源，通过信号源的参数（如幅值、频率等）来分析被测电路的性能。
信号发生器类测量仪器广泛用于电子工程、通讯、计算机等领域。
3. 电能质量分析仪器电能质量分析仪器用于对电能质量进行分析和测量，可用于判断电网络的稳定性和可靠性。
这类仪器主要用于电力系统和工业领域，对电能质量的监测和分析非常重要。
常见的电能质量分析仪器有谐波分析仪、电能质量综合分析仪等。
4. 网络分析仪器网络分析仪器用于分析和测试网络的性能和特性，广泛应用于通信和计算机领域。
这类测量仪器包括网络分析仪、频谱分析仪、逻辑分析仪等，通过对不同信号的分析和比较，可以检测网络的故障、识别数据传输的问题，并进行诊断和维修。
5. 光电测量仪器光电测量仪器是用于测量光学参数的仪器，包括光源、光谱分析仪、光度计、光电倍增管等。
在光电领域，这些测量仪器可用于测量光源的亮度、色度、色温等，并进行光学性能的分析和优化。
6. 温度、湿度监测仪器温度、湿度监测仪器主要用于监测室内外环境的温度和湿度，可广泛应用于建筑工程、智能家居等领域。
这类仪器包括温湿度计、温度计、红外线测温仪等，通过对数据的分析和比对，可以对室内外环境进行智能调控。
7. 多参数监测仪器多参数监测仪器可以测量多种物理量，如压力、流量、振动、声音等。
这类仪器广泛用于工业、医疗、化工等领域，对于工作环境和人体健康的监测和保护非常重要。
电子测量与仪器概述电子测量是指通过电子元件和仪器来对电子电路进行测量和分析的过程。
在现代电子技术中，电子测量是非常重要的环节，它不仅用于电子设备的开发和测试，还用于故障排除和维修。
仪器的分类电子测量仪器根据测量对象和测量原理的不同，可以分为以下几类： - 示波器：用于显示和观察电压和电流的变化情况，能够直观地观察电子信号的形态和波形。
- 信号发生器：用于产生不同类型和频率的信号，以供电路测试和仿真。
- 频谱分析仪：用于分析和测量信号的频率和幅度，能够找到信号中的谐波和杂散分量。
- 逻辑分析仪：用于对数字电路进行分析和测试，能够捕捉和显示多个信号的状态。
- 电压表和电流表：用于测量电压和电流的大小。
- 电阻表：用于测量电路中的电阻值。
- 多米表：用于测量电路中的电容和电感值。
常见的电子测量技术1. 电压测量电压测量是电子测量中最常见的一种。
常用的电压测量方法有： - 万用表：能够测量直流和交流电压，具有较高的精度和灵敏度。
- 示波器：可以通过显示电压的波形和形态来观察和分析电压信号。
2. 频率测量频率测量是对信号频率进行测量和分析的过程。
常用的频率测量方法有： - 频率计：可以精确地测量信号的频率和周期。
- 频谱分析仪：能够将信号分解成频谱，并测量信号的频率和幅度。
3. 电阻测量电阻测量是对电路中电阻值的测量和评估。
常用的电阻测量方法有： - 电阻表：可以直接测量电路中的电阻值。
- 万用表：除了能够测量电压和电流外，还可以测量电阻值。
4. 电流测量电流测量是对电路中电流大小的测量和分析。
常用的电流测量方法有： - 万用表：可以直接测量电路中的直流和交流电流。
- 负载电流测试仪：用于测量高电流和大功率电路中的电流值。
电子测量的注意事项在进行电子测量过程中，需要注意以下几个方面： 1. 选用合适的测量仪器：根据测量对象和要求，选择合适的测量仪器，以确保测量结果准确可靠。
2. 保持仪器的正常工作状态：定期检查和维护测量仪器，确保其正常工作和准确度。
电子测试仪器的分类和使用电子测量仪器按其工作原理与用途，大致划为以下几类：1.多用电表模拟式电压表、模拟多用表(即指针式万用表VOM)、数字电压表、数字多用表(即数字万用表DMM)都属此类。
这是经常使用仪表。
它可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
2.示波器示波器是一种测量电压波形的电子仪器，它可以把被测电压信号随时间变化的规律，用图形显示出来。
使用示波器不仅可以直观而形象地观察被测物理量的变化全貌，而且可以通过它显示的波形，测量电压和电流，进行频率和相位的比较，以及描绘特性曲线等。
3.信号发生器信号发生器(包括函数发生器)为检修、调试电子设备和仪器时提供信号源。
它是一种能够产生一定波形、频率和幅度的振荡器。
例如:产生正弦波、方波、三角波、斜波和矩形脉冲波等。
4.晶体管特性图示仪晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。
例如:晶体管共射、共基和共集三种接法的输入、输出特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、自或a参数等。
5.兆欧表兆欧表(俗称摇表)是一种检查电气设备、测量高电阻的简便直读式仪表，通常用来测量电路、电机绕组、电缆等绝缘电阻。
兆欧表大多采用手摇发电机供电，故称摇表。
由于它的刻度是以兆欧(MΩ)为单位，故称兆欧表。
6.红外测试仪红外测试仪是一种非接触式测温仪器，它包括光学系统、电子线路，在将信息进行调制、线性化处理后达到指示、显示及控制的目的。
目前已应用的红外测温仪有光子测温和热测温仪两种，主要用于电热炉、农作物、铁路钢轨、深埋地下超高压电缆接头、消防、气体分析、激光接收等温度测量及控制场合。
7.集成电路测试仪该类。
电子仪器使用资料一、仪器概述及分类电子仪器指的是利用电子技术进行测量、分析、测试、控制等操作的仪器。
根据其功能和应用领域的不同，电子仪器可以分为如下几种主要分类：1.测试仪器：包括数字万用表、示波器、信号发生器等，用于测量电路参数、显示波形，产生各种信号。
2.分析仪器：如频谱仪、逻辑分析仪等，用于分析电路中的特定信号，寻找问题所在。
3.定制仪器：通过软件和硬件的配置，满足特定领域的要求。
4.控制仪器：如PLC（可编程逻辑控制器）、DSC（数字信号控制器）等，用于控制电子设备和系统。
二、常见的电子仪器2. 示波器（Oscilloscope）：用于显示电压和电流随时间变化的波形，可用于测量信号频率、幅度、相位差等。
3. 信号发生器（Signal Generator）：能够产生各种波形的信号，常用于测试和校准其他仪器，以及激励和刺激被测系统。
4. 频谱仪（Spectrum Analyzer）：用于分析信号的频谱特性，可显示信号的频率分布和幅度。
5. 逻辑分析仪（Logic Analyzer）：用于分析数字电路中的信号和时序关系，常用于故障排除和性能评估。
6. 电源（Power Supply）：提供各种电压和电流的稳定输出，用于供电、测试和校准其他设备。
7. 电子负载（Electronic Load）：模拟负载对电源的负载情况，用于测试电源的输出性能。
8. 频率计（Frequency Counter）：用于测量信号的频率和周期时间。
9. 网络分析仪（Network Analyzer）：用于测量电路或系统中的S参数，分析传输线的特性等。
10. 硬盘磁头检测仪（Hard Disk Drive Tester）：用于测试硬盘磁头的性能和健康状况。
三、电子仪器的使用方法1.仪器的连接：根据仪器的连接接口和要测试的电路或设备的接口类型，将测试仪器与被测对象连接。
2.仪器的设置：根据测试需求，在仪器上进行参数设置，例如选择量程、触发方式、采样率等。
电子测量仪器的分类
测量仪器是指用于检测或测量一个量，或为达到测量目的而供应的测量器具。
凡是利用电子技术构成的测量仪器，统称为电子测量仪器。
电子测量仪器种类许多，一般分为专用仪器和通用仪器。
一、其中通用电子仪器按其功能可分为以下几类：
1、信号发生器：用于供应测量的各种波形信号，如：LF、HF、脉冲、函数、扫频及噪声信号发生器；
图1 任意波形发生器
2、信号分析仪：用于观测、分析和记录各种电量的变化，包括时域、频域和数据域分析仪；
图2 数字示波器
图3 频谱仪
图4 规律分析仪
3、频率、时间及相位测量仪器：这类仪器包括各种频率计、相位计、以及各种时间、频率标准等；
4、网络特性测量仪：这类仪器有扫频仪、阻抗测量仪及网络分析仪等；
5、电子元器件测试仪：用于测量各种电子元器件的电参数及显示特性曲线等。
如：RLC测试仪、晶体管参数测试仪等。
6、电波特性测试仪：用于测量电波传播、电磁场强度及干扰强度等。
如：场强仪、测试接收机、干扰测量仪等。
帮助仪器：与上述各种仪器协作使用的仪器。
如：各种放大器、衰减器、滤波器、以及各种交直流稳压电源等。
二、电子测量仪器的功能（补充）：
1、转换功能：电量(功率、电流、电阻)→电压；非电量→电量（电压）；
2、信号处理与传输功能：信号调理、模/数、抗干扰、压缩、有线或无线传输；
3、显示功能：指针在仪表度盘；数码管、液晶或阴极射线管显示测量结果。
电子行业电子测量仪器1. 引言电子行业是一个以电子技术为基础的高科技行业，广泛应用于各个领域，如通信、计算机、消费电子等。
在电子行业的生产过程中，电子测量仪器是不可或缺的工具。
电子测量仪器通过测量电流、电压、频率、电阻等参数，可以帮助工程师进行电路设计、生产过程监控和故障排除等工作。
本文将介绍电子行业常见的电子测量仪器及其应用。
2. 示波器示波器是电子行业常见的测量仪器之一，用于显示电压随时间变化的波形图。
示波器通过测量电压信号，可以观察电路中的信号波形、幅度和频率等特性。
示波器有多种类型，包括模拟示波器和数字示波器。
模拟示波器具有高带宽、高灵敏度和高分辨率的优势，适用于高速信号的测量；数字示波器具有更高的采样率和更多的功能，适用于复杂的信号分析和存储。
在电子行业中，示波器被广泛应用于电路调试、故障排除和信号分析等工作。
通过使用示波器，工程师可以更准确地观察和分析电路中的信号，从而提高电路设计和维修的效率。
3. 万用表万用表是另一种常见的电子测量仪器，用于测量电流、电压、电阻、频率和电容等参数。
万用表通常具有多种测量功能和量程选择，适用于不同种类的电子测量。
万用表可以通过触点与电路相连，并通过显示屏显示测量结果。
在电子行业中，万用表是工程师进行电路调试和故障排查时的重要工具。
通过使用万用表，工程师可以快速准确地测量电路中的各种参数，并判断电路是否正常工作。
此外，万用表还广泛应用于电子设备的生产流程中，用于质量检验和性能测试。
4. 信号发生器信号发生器是一种可以产生各种信号波形的电子设备，如正弦波、方波、脉冲波等。
信号发生器通常具有多种参数调节功能，如频率、幅度和相位等，可以为电子测试和调试提供多种信号源。
在电子行业中，信号发生器被广泛应用于电路测试和系统调试。
通过使用信号发生器，工程师可以产生各种不同的信号波形，用于测试和验证不同类型的电子设备和电路。
信号发生器还常用于模拟信号的生成和测试，如音频信号和射频信号等。
简述常用测量仪器的种类和作用
常用测量仪器种类很多，以下是一些常见的测量仪器及其作用：
1. 电压表：用于测量电路中的电压值，常用于电气工程领域。
2. 电流表：用于测量电路中的电流值，常用于电气工程领域。
3. 电阻表：用于测量电路或元器件的电阻值。
4. 示波器：用于显示电压和电流随时间的变化曲线，可用于观察和分析电路中的波形和信号。
5. 频谱分析仪：用来显示信号在不同频率上的幅度和相位特性，常用于电信号分析和音频领域。
6. 频率计：用于测量信号的频率，可用于测试电路、无线通信等领域。
7. 温度计：用于测量物体或环境的温度值，分为接触式和非接触式温度计。
8. 湿度计：用于测量空气中的湿度水分含量。
9. 气压计：用于测量大气压力值，常用于气象和气候研究等领域。
10. 流量计：用于测量流体的流量，常用于工业自动化、环境
监测等领域。
11. 数字微量计：用于测量微小物体的质量，常用于实验室中
的化学、生物等领域。
12. 激光测距仪：利用激光技术测量物体的距离和位置。
13. 压力计：用于测量流体或气体的压力值，常用于工业设备、汽车等领域。
14. 光度计：用于测量光的强度和能量，常用于光学研究和光
学工程领域。
15. 仪表计：包括电压表、电流表、频率计、温度计等多种测
量功能于一体的综合仪器。
以上仅列举了一些常见的测量仪器种类和作用，实际上还有很多其他种类的测量仪器，用于各种不同的测量和测试需求。
电子测量仪器电子测量仪器是实验室必不可少的设备。
它们用于测量物理量、计算复杂函数、测试电信号等，可广泛应用于物理、工程、化学、生物等学科中。
本文将详细介绍电子测量仪器的种类、工作原理和应用领域。
种类电子测量仪器有许多种类，包括示波器、万用表、信号发生器、频谱仪、网络分析仪等。
下面分别介绍它们的基本特点。
示波器示波器是一种用于观察电信号变化的仪器。
它将输入的电信号转换为可见的波形，以帮助研究人员分析信号的性质和特征。
示波器通常有两个轴，一个表示时间，另一个表示电信号的值。
示波器可分为模拟示波器和数字示波器两种类型，其中模拟示波器通常具有更高的带宽和采样率。
万用表万用表是一种可用于测试电压、电流、电阻等不同物理量的仪器。
它可以作为一种简便的电路测试设备，广泛应用于电子维修、工厂检测和科学实验。
信号发生器信号发生器是一种可产生各种电信号的仪器。
它们广泛应用于测试和校准其他电子设备，如收音机、电视机等。
信号发生器可分为简单的频率调制器和更复杂的信号发生器，后者可产生各种不同的电信号，可以是正弦波、方波、脉冲等。
频谱仪频谱仪是一种可测量频率和幅度的仪器。
它可帮助研究人员分析信号中包含的频率及其相对强度，以及有助于研究人员分析信号中的变化和特征。
频谱仪通常分为两种类型，即采用Fourier变换的复杂频谱仪和更简单的频率分析仪。
网络分析仪网络分析仪是一种用于测试电信号在电路或系统中传递的效率和性质的仪器。
它们可测量信号的传输损耗和反射系数，以帮助研究人员优化系统的效率和性能。
工作原理电子测量仪器的工作原理基本上都是将输入的电信号转换为数据或图形形式。
示波器通过加速电子，将电信号转换为可见的波形，信号发生器通过调节振荡频率以产生想要的信号，频谱仪通过测量信号的频率和幅度分量将信号转换为可分析的数据，网络分析仪通过测量电路或系统中的信号传输效率来分析信号的特征和性质。
应用领域电子测量仪器可广泛应用于物理学、工程学、化学和生物学等不同领域。
实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：在电子实验中，常常需要使用各种测量仪器来获取电路的电流、电压等参数。
本实验将介绍常用的几种电子测量仪器及其使用方法，包括示波器、万用表、信号发生器和数字存储示波器。
一、示波器的使用示波器是一种常用的电子测量仪器，用于观察和测量电信号的波形、频率、幅度等参数。
示波器主要由示波管、水平和垂直放大器、触发电路以及时间基准等组成。
1.调整触发电路和输入信号：首先，将示波器和待测电路正确地连接。
然后，调整触发电路，使触发电平稳定在一个特定的位置。
接下来，调整输入信号频率和幅度，使其适合当前测量需求。
2.调整水平和垂直放大器：调节水平放大器的控制旋钮，使信号波形在屏幕上适当居中，并使波形显示整齐清晰。
然后，调整垂直放大器的控制旋钮，使波形尽可能填满屏幕，但又不超出显示范围。
3.切换触发模式：示波器通常有多种触发模式可供选择，如自动触发、外触发、单次触发等。
根据实际需求，选择合适的触发模式，以确保波形显示的准确性和稳定性。
二、万用表的使用万用表是一种常见的电子测量工具，可用于测量电压、电流、电阻等参数。
万用表通常包含电压测量、电流测量和电阻测量三种模式。
1.电压测量：将测量引线分别连接到待测电路的正负极，然后选择正确的电压测量模式。
根据测量范围选择合适的档位，然后读取电压数值。
2.电流测量：在电流测量前，需要将万用表置于“电流测量”模式，并选择适当的电流量程。
将一个测量引线连接到待测电路中的串联分支上，而另一个引线则连接到串联分支的另一端。
读取相应的电流数值。
3.电阻测量：将测量引线分别连接到待测电阻的两端，然后选择正确的电阻测量模式。
根据需要选择合适的量程档位，然后读取电阻数值。
三、信号发生器的使用信号发生器用于产生特定形状、频率和幅度的电信号，常用于测试和校准电路或设备。
常见的信号发生器有简单函数发生器和任意波形发生器。
1.设置信号类型和频率：根据实际需求，选择合适的信号类型，例如正弦波、方波、三角波等。
电子行业电子测量与仪器引言电子行业是现代社会中不可或缺的重要行业之一。
电子测量与仪器在电子行业中起着关键的作用，它们是用来测量、测试和控制电子设备和系统的工具。
本文将介绍电子行业中常用的电子测量仪器及其应用。
1. 示波器示波器是电子行业中最常见和最基础的电子测量仪器之一。
示波器可以用来观察和测量信号的波形、幅值和频率等特性。
它通常由显示屏、垂直和水平的控制按钮以及探头等组成。
示波器可以通过将电信号转换为可见的波形来帮助工程师分析和诊断电路的性能和故障。
在电子行业中，示波器被广泛应用于各种领域，如电路设计、电子设备维修、信号分析等。
它能够帮助工程师们捕捉和分析高频信号、调试和验证电路设计、检测信号的质量和稳定性等。
2. 万用表万用表是另一个电子行业中常见的电子测量仪器。
它能够测量电压、电流和电阻等基本电性能，并提供数字显示结果。
万用表通常具有多个档位和功能，可以通过选择合适的量程进行更精确的测量。
在电子行业中，万用表被广泛应用于电路调试、测量元件参数等。
它可以帮助工程师快速、准确地测量电路的各种电性能，并对电路进行故障诊断和分析。
3. 信号发生器信号发生器是一种用于生成电信号的仪器。
它可以产生不同频率、幅值和波形的电信号，用于测试和验证电子设备和系统的性能。
信号发生器通常具有可调节频率、幅值和形状的控制功能。
在电子行业中，信号发生器被广泛应用于电路设计、无线通信测试、音频和视频设备测试等。
它可以帮助工程师生成各种信号，以验证和调试设备的性能和功能。
4. 频谱分析仪频谱分析仪是一种用于分析信号频谱的仪器。
它能够将信号分解为不同频率的成分，并显示在频谱图上。
频谱分析仪通常具有宽频带、高分辨率和高灵敏度的特点。
在电子行业中，频谱分析仪被广泛应用于无线通信、音视频设备、信号处理等领域。
它可以帮助工程师分析和诊断信号的频谱特性，并检测和测量信号的幅度、频率和谐波等参数。
5. 电磁辐射测量仪电磁辐射测量仪是一种用于测量电磁辐射的仪器。
电子测量仪器的分类及应用
电子测量仪器按其工作原理与用途,大致划为以下几类。
1.多用电表
模拟式电压表、模拟多用表(即指针式万用表VOM)、数字电压表、数字多用表(即数字万用表DMM)都属此类。
这是经常使用仪表。
它可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
2.示波器
示波器是一种测量电压波形的电子仪器,它可以把被测电压信号随时间变化的规律,用图形显示出来。
使用示波器不仅可以直观而形象地观察被测物理量的变化全貌,而且可以通过它显示的波形,测量电压和电流,进行频率和相位的比较,以及描绘特性曲线等。
3.信号发生器
信号发生器(包括函数发生器)为检修、调试电子设备和仪器时提供信号源。
它是一种能够产生一定波形、频率和幅度的振荡器。
例如:产生正弦波、方波、三角波、斜波和矩形脉冲波等。
4.晶体管特性图示仪
晶体管特性图示仪是一种专用示波器,它能直接观察各种晶体管特性曲线及曲性簇。
例如:晶体管共射、共基和共集三种接法的输入、输出特性及反馈特性;二极管的正向、反向特性;稳压管的稳压或齐纳特性;它可以测量晶体管的击穿电压、饱和电流、自或a参数等。
5.兆欧表
兆欧表(俗称摇表)是一种检查电气设备、测量高电阻的简便直读式仪表,通常用来测量电路、电机绕组、电缆等绝缘电阻。
兆欧表大多采用手摇发电机供电,故称摇表。
由于它的刻度是以兆欧(MΩ)为单位,故称兆欧表。
6.红外测试仪
红外测试仪是一种非接触式测温仪器,它包括光学系统、电子线路,在将信息进行调制、线性化处理后达到指示、显示及控制的目的。
目前已应用的红外测温仪有光子测温和热测温仪两种,主要用于电热炉、农作物、铁路钢轨、深埋地下超高压电缆接头、消防、气体分析、激光接收等温度测量及控制场合。
7.集成电路测试仪
该类仪器可对TI1、PM0S、CM0S数字集成电路功能和参数测试,还可判断抹去字的芯片型号及对集成电路在线功能测试、在线状态测试。
8.LCR参数测试仪
电感、电容、电阻参数测量仪,不仅能自动判断元件性质,而且能将符号图形显示出来,并显示出其值。
其还能测量Ｑ、D、Z、Lp、Ls、Cp、Cs、Kp、Ks等参数,且显示出等效电路图形。
9.频谱分析仪
频谱分析仪在频域信号分析、测试、研究、维修中有着广泛的应用。
它能同时测量信号的幅度及频率,测试比较多路信号及分析信号的组成。
还可测试手机逻辑和射频电路的信号。
例如:逻辑电路的控制信号、基带信号,射频电路的本振信号、中频信号、发射信号等。
除以上常用的电子测量仪器外,还有时间测量仪、电桥、相位计、动态分析器、光学测量仪、应变仪、流量仪等。
