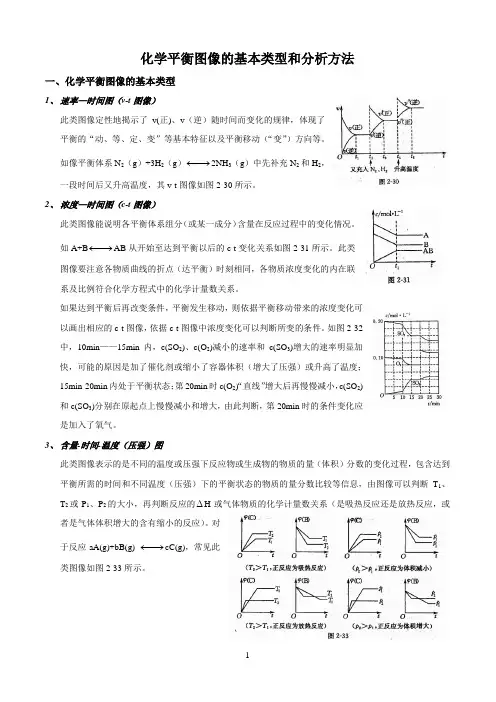

化学平衡图像的基本类型和分析方法一、化学平衡图像的基本类型1、速率—时间图（v-t图像）此类图像定性地揭示了v(正)、v（逆）随时间而变化的规律，体现了平衡的“动、等、定、变”等基本特征以及平衡移动（“变”）方向等。
←2NH3（g）中先补充N2和H2，如像平衡体系N2（g）+3H2（g）−→一段时间后又升高温度，其v-t图像如图2-30所示。
2、浓度—时间图（c-t图像）此类图像能说明各平衡体系组分（或某一成分）含量在反应过程中的变化情况。
←AB从开始至达到平衡以后的c-t变化关系如图2-31所示。
此类如A+B−→图像要注意各物质曲线的折点（达平衡）时刻相同，各物质浓度变化的内在联系及比例符合化学方程式中的化学计量数关系。
如果达到平衡后再改变条件，平衡发生移动，则依据平衡移动带来的浓度变化可以画出相应的c-t图像，依据c-t图像中浓度变化可以判断所变的条件。
如图2-32中，10min——15min内，c(SO2)、c(O2)减小的速率和c(SO3)增大的速率明显加快，可能的原因是加了催化剂或缩小了容器体积（增大了压强）或升高了温度；15min-20min内处于平衡状态；第20min时c(O2)“直线”增大后再慢慢减小，c(SO2)和c(SO3)分别在原起点上慢慢减小和增大，由此判断，第20min时的条件变化应是加入了氧气。
3、含量-时间-温度（压强）图此类图像表示的是不同的温度或压强下反应物或生成物的物质的量（体积）分数的变化过程，包含达到平衡所需的时间和不同温度（压强）下的平衡状态的物质的量分数比较等信息，由图像可以判断T1、T2或P1、P2的大小，再判断反应的∆H或气体物质的化学计量数关系（是吸热反应还是放热反应，或者是气体体积增大的含有缩小的反应）。
对←cC(g)，常见此于反应aA(g)+bB(g) −→类图像如图2-33所示。
4、恒压（温）线该类图的纵坐标为物质的平衡浓度（c）或反应物的转化率（α），横坐标为温度（T）或压强（P），常见类型有如图2-34所示两种：5、其他类型如图2-37所示是其他条件不变时，某反应物的最大（平衡）转化率（α）与温度）T）的关系曲线，图中标出的a、b、c、d四个点种，表示v（正）>v（逆）的点是c,表示v（正）<v（逆）的点是a，而b、d点表示v（正）= v（逆）。
