HGY全自动互感器特性综合测试仪特点

  • 格式：docx
  • 大小：27.96 KB
  • 文档页数：2

HGY全自动互感器特性综合测试仪特点
HGY全自动互感器特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成
的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比
极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数，
仪器具有以下特性：

1．操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试
值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。
快捷、简单、方便。无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安
全。

2. 功能全面：可测试保护CT伏安特性、自动绘出5％和10％误差曲线、变比、极性，还
可以输出大电流用于测试CT的二次回路。可测PT伏安特性，变比极和极性。

3．输出容量大：伏安特性试验最大输出电压高达1000V，变比试验最大电流高达600A，仪
器输出容量为5KVA。

4．可选配件齐全：配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压
可升至2000V/3A，外接升流器可升至1000A，外接调压器最大输出可达1500V/20A，采用外
接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。

5．人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线
图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和试验结果。

6. 人机交互便捷：全自动互感器特性综合测试仪使用高性能光电旋转鼠标作为输入设备，
操作简单方便，使用寿命长。

7. 数据存储量大：全自动互感器特性综合测试仪内置Flash存储器，可以存储大量的试验
数据，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

8. 多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232
通讯接口与计算机联机，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试
验或从仪器上传试验数据，仪器所带PC机应用软件功能强大，外形美观，操作简单，可实
现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。

9．试验结果操作方便：试验后可以通过游标来显示曲线上每点对应的电压和电流值，打印
可以选择打印数据或者打印曲线或者两者同时打印，还可以按实际需要来设定数据的打印间
隔，保存可以根据实际需要来设定保存的类型和标号。

10．多电源供电模式：仪器电源可实现AC220V和AC380V自适应供电。当交流功率电源输
入端子接AC220V电压时，交流电压输出为0~600V，当输入端子接AC380V电压时，交流电
压输出为0~1000V。用户可根据实际需要进行选择。
HGY全自动互感器特性综合测试仪技术参数表：
输入电压 输出范围 测量范围 测量精度

仪器主机
220V 0～600V、0～20A 0～600V、0～20A 0.5%
380V 0～1000V、0～20A 0～1000V、0～20A 0.5%
220V
0～600A 0～600A 变比测量精度1%

外接升压器
220V 0～1650V、0～3A 0～1650V、0～3A 0.5%
380V 0～2000V、0～3A 0～2000V、0～3A 0.5%
外接升流器 220V 0～1000A 0～1000A 变比测量精度1%
外接调压器 0～1000V、0～30A
0.5%

仪器工作电源 AC 220V/380V 50HZ 外形尺寸 420×330×320㎜ 重量 24㎏

HGY全自动互感器特性综合测试仪采用320×240高分辨率灰色背光液晶显示屏，即使在强
烈日光下也能清晰显示。试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操
作界面，图形清晰，美观，易于操作。

尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，
高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，
无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。谢谢!

合集下载

KDHGA全自动智能变频互感器伏安特性测试仪

KDHGA全自动智能变频互感器伏安特性测试仪

KDHG・A全自动智能变频互感器伏安特性测试仪一、产品概述互感器综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。

实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

二、主要测试功能对于电流互感器(CT):1、伏安特性测试2、变比测试3、极性判别4、5%和10%误差曲线5、二次回路6、自动退磁7、交流耐压对于电压互感器(PT)：1、伏安特性测试2、变比测试3、极性判别4、自动退磁5、交流耐压三、技术参数1、工作电源：AC220V±10V2、电压输出：0~1000V(20A峰值)3、电流输出：0~600A4、检测精度：≤0.5%5、检测范围：25000A/5A；5000A/1A6、操作温度：-10团~+50团7、存贮运输：-25团~+70团8、相对湿度：5~90%(无冷凝)9、体积：(WxHxD)400x300x260(mm)10、重量：≤18Kg(不含附件)四、主要特点1、MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

2、设备电源输出为真实电压和电流值，并且波形为标准正弦波，频率为50-60HZ；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

3、单机220V输入时最大电压输出O-IOOOV,单机最大电流输出0-600A。

4、可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。

5、采用单电源输入端口；仅有8个测试端口就可完成CT/PT测试，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；6、对于CT变比测量范围25000A/5A、5000A/IA<,PT变比测试范围500KV：IOOV7、采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

互感器综合测试仪

互感器综合测试仪

FSPCT-200互感器综合测试仪一、、概述FSPCT-200互感器综合测试仪是专业用于电流互感器特性测试的测试仪，能够满足各种互感器的测试。

相较于PCT200L互感器综合测试仪，测试功能更全面、技术参数更高，已经能够完成测量级CT以及TPY级CT的测试。

增加功能主要包括比差、角差测量〔国标中制定的测量点〕，仪表保安系数、电感量等稳态参数以及峰瞬误差等暂态参数。

二、功能1、CT测试：变比极性比差、角差快速变比猜变比匝比、匝比误差二次直阻负载阻抗励磁特性5%、10%误差曲线手动退磁剩磁系数Kr二次时间常数Ts不饱和电感Lu饱和电感Ls仪表保安系数FS准确限值系数复合误差二次极限感应电动势Eal暂态面积系数Ktd额定对称短路电流倍数Kssc峰损误差εˆ猜名牌2、PT测试：变比极性励磁特性三、技术特点1、仪器采用全新的直流法原理，励磁特性测试速度极快。

2、通过武高所的检测，具有武高所出具的校准证书，报告内容包括比差、角差精度测试，仪器稳定性测试。

3、8.4寸真彩液晶屏，全中文彩色图形界面，方便人机交换。

4、全中文智能输入法，使用方便。

5、整机一体化结构设计，使用抗震动、抗电磁干扰组合机箱。

6、内置工控机，操作方便，所有的测试自动完成并基于同一接线，减少了测试时间。

7、仅需输出较小电压和功率，因而体积小，重量轻，尤其利于现场测试。

8、内置线性放大器，响应时间快、精度高、可靠性高，最大输出交流电压120V，最大输出电流5Arms〔15A峰值〕。

9、用电压法测量CT，彻底摆脱传统电流法无法做套管CT、GIS CT的禁锢，测试变比高达35000：110、仪器采用全新的直流方波法原理，可以测试拐点电压高达45000伏的CT，励磁特性测试速度极快，突破了传统工频法的局限性，全面超越传统测试仪器。

11、功能全面，可用于各种型号CT〔含TP类〕的励磁、变比、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

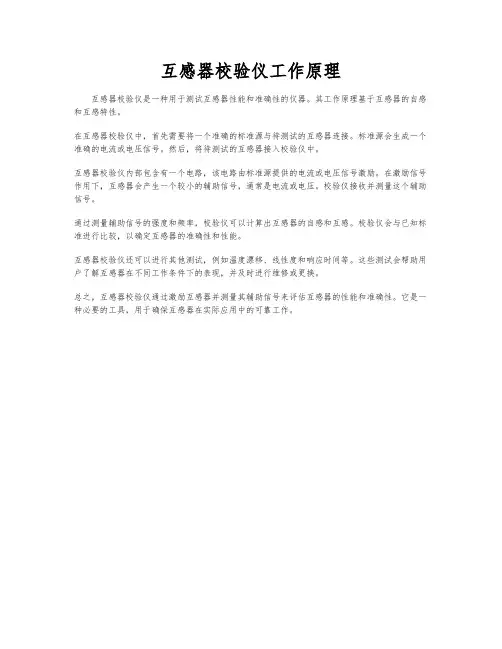

互感器校验仪工作原理

互感器校验仪工作原理

互感器校验仪工作原理
互感器校验仪是一种用于测试互感器性能和准确性的仪器。

其工作原理基于互感器的自感和互感特性。

在互感器校验仪中，首先需要将一个准确的标准源与待测试的互感器连接。

标准源会生成一个准确的电流或电压信号。

然后，将待测试的互感器接入校验仪中。

互感器校验仪内部包含有一个电路，该电路由标准源提供的电流或电压信号激励。

在激励信号作用下，互感器会产生一个较小的辅助信号，通常是电流或电压。

校验仪接收并测量这个辅助信号。

通过测量辅助信号的强度和频率，校验仪可以计算出互感器的自感和互感。

校验仪会与已知标准进行比较，以确定互感器的准确性和性能。

互感器校验仪还可以进行其他测试，例如温度漂移、线性度和响应时间等。

这些测试会帮助用户了解互感器在不同工作条件下的表现，并及时进行维修或更换。

总之，互感器校验仪通过激励互感器并测量其辅助信号来评估互感器的性能和准确性。

它是一种必要的工具，用于确保互感器在实际应用中的可靠工作。

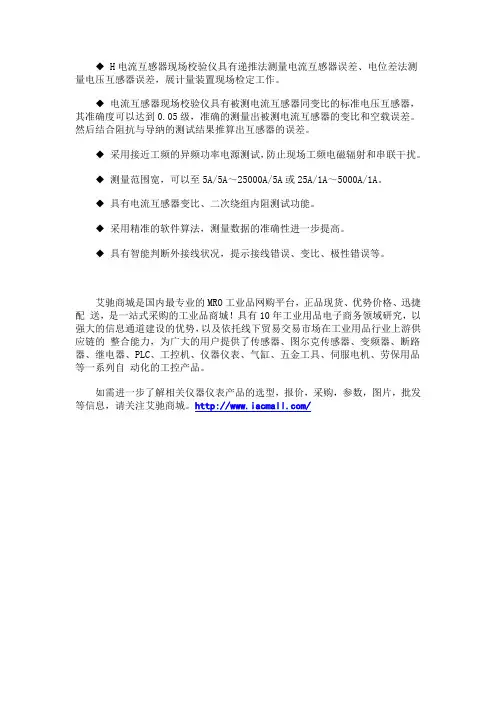

HGQL-H电流互感器现场校验仪的功能特性
