电流互感器伏安特性的目的

电流互感器一．基本概念和基本原理1．基本概念互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。

电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。

电流互感器主要分为两大类：测量级互感器和保护级互感器。

电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是：a. 传递信息供给测量仪表、仪器或继电保护、控制装置；b. 使测量、保护和控制装置与高电压相隔离；c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。

测量级互感器：专门用于测量电流和电能的电流互感器。

如：3、1、、、、、、、、、、1M、2M保护级互感器：专门用于继电保护和自动控制的电流互感器。

如：5P、10P、C类互感器（如C800）、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS铁心开气隙的目的：控制剩磁铁心需开气隙的电流互感器：5PR、10PR、TPY执行标准：国标：GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准：IEC 60044-1、IEC 60044-6其它国家标准：IEEE/、CAN3-C13、AS 、BS等600/1A的CT二次匝数为600÷1=6003．套管型电流互感器的基本参数及基本常识额定电流比：例1：300-400-600/5A，即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。

S1-S2：300/5、60匝S1-S3：400/5、80匝S1-S4：600/5、120匝例2：600/5MR、C800 （美国标准IEEE Std ）MR：多变比C类互感器：相当于10P20800：二次端电压（V）C800：相当于10P20、200V A出线标记――X2-X3 50/5 10匝X1-X2 100/5 20匝X1-X3 150/5 30匝X4-X5 200/5 40匝X3-X4 250/5 50匝X2-X4 300/5 60匝X1-X4 400/5 80匝X3-X5 450/5 90匝X2-X5 500/5 100匝X1-X5 600/5 120匝20匝10匝50匝40匝X1X2X3X4X5准确级要求保护级互感器：标准准确限值系数ALF：5、10、15、20、30、40等。

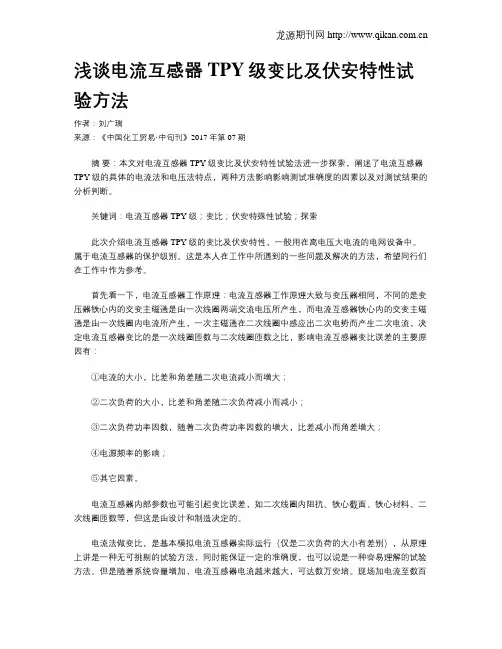

浅谈电流互感器TPY级变比及伏安特性试验方法作者：刘广瑞来源：《中国化工贸易·中旬刊》2017年第07期摘要：本文对电流互感器TPY级变比及伏安特性试验法进一步探索，阐述了电流互感器TPY级的具体的电流法和电压法特点，两种方法影响影响测试准确度的因素以及对测试结果的分析判断。

关键词：电流互感器TPY级；变比；伏安特殊性试验；探索此次介绍电流互感器TPY级的变比及伏安特性，一般用在高电压大电流的电网设备中。

属于电流互感器的保护级别。

这是本人在工作中所遇到的一些问题及解决的方法，希望同行们在工作中作为参考。

首先看一下，电流互感器工作原理：电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流，决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：①电流的大小，比差和角差随二次电流减小而增大；②二次负荷的大小，比差和角差随二次负荷减小而减小；③二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；④电源频率的影响；⑤其它因素。

电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。

电流法做变比，是基本模拟电流互感器实际运行（仅是二次负荷的大小有差别），从原理上讲是一种无可挑剔的试验方法，同时能保证一定的准确度，也可以说是一种容易理解的试验方法。

但是随着系统容量增加，电流互感器电流越来越大，可达数万安培。

现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能。

降低一些试验电流对减小试验容量没有多大意义，降低太多则电流互感器误差骤增。

用电压法做变比越来越被人们所认可，具体的方法如下电压法试验原理电压法检查电流互感器变比试验接线图如图1所示。

互感器的特性试验方法互感器的特性试验方法与电力变压器的基本相同。

一、测量互感器绕组的直流电阻电压互感器一次绕组线径较细，易发生断线、短路或匝间击穿等故障，二次绕组因导线较粗很少发生这种状况，因而交接、大修时应测量电压互感器一次绕组的直流电阻。

各种类型的电压互感器一次绕组的直流电阻均在几百欧至几千欧之间，一般采纳直流电阻测试仪进行测量，测量结果应与制造厂或以前测得的数据无明显变化。

有时为了推断电流互感器一次绕组接头有无接触不良等现象，需要采纳压降法和双臂电桥等测量一次绕组的直流电阻；有时为了判别套管型电流互感器分接头的位置，也使用变压器直流电阻测试仪测量绕组的直流电阻。

二、极性试验电流互感器和电压互感器的极性很重要，极性推断错误会使计量仪表指示错误，更为严峻的是使带有方向性的继电爱护误动作。

互感器一、二次绕组间均为减极性。

极性试验方法与电力变压器相同，一般采纳直流法。

试验时留意电源应加在互感器一次测；测量仪表接在互感器二次侧。

三、变比试验《规程》规定要检查互感器各分接头的变比，并要求与铭牌相比没有显著差别。

1.电流互感器变比的检查检查电流互感器的变比，采纳与标注电流互感器相比较的方法。

其试验接线如图1-1所示。

图1-1 电流互感器变比检查试验接线图T1—单相调压器；T2—升流器；TAN—标准电流互感器；TAX—被试电流互感器试验时，将被试电流互感器与标准电流互感器一次测串联，二次侧各接一只0.5级电流表，用调压器和升流器供应一次侧一合适电流，当电流升至互感器的额定电流值时(或在30%～70%额定电流范围内多选几点)，同时记录两只电流表的读数，则被试电流互感器的实际变比为：K＝KNIN／I变比误差为△K＝[(K－KxN)／KxN]×100%以上式中KN、IN——标准电流互感器的变比和二次电流值；K、I——被试电流互感器的变比和二次电流值；KxN——被试电流互感器的额定变比。

试验时应留意，应将非被试电流互感器二次绕组短路，严防开路；应尽量选择使标准电流互感器与被试电流互感器变比相同，假如变比正确的话，其二次绕组电流表读数也应相同。

结论:可以看出在 结论 1.9U（109.6V）下 励磁电流约为 11A<18.2A，在对应 的励磁特性曲线上还 没有达到磁化饱和点， 因此该台电压互感器 励磁特性合格，满足 设计要求。
JCC5-66W2型PT励磁特性曲线 120 100 电压(V) 80 60 40 20 0 0 2 4 6 电流(A) 励磁曲线 8 10 12
2 拐点 在励磁特性曲线中， 当施加的电流值增加50 ％，而激励出电压值增 加不大于10％时，则该 点就是该励磁特性曲线 的拐点。
V/V
500
200 100 50
20 10 5
2 1 100 1m 10m 100m 1
I/A
3 铁磁谐振
铁磁谐振是自激的 一种形式。是电力系 统中一种特殊形式的 自激振动。
电压互感器励磁特性试验 及分析方法
楚雄供电局变电修试所 刘譞、熊超 2009年1月
探讨内容：
一、电压互感器励磁特性试验目的 和意义 二、电压互感器励磁特性试验方法 三、电压互感器励磁特性实例分析
相关定义概念
1 励磁特性 励磁特性通常也叫伏安特性，电压互感器 励磁特性是把PT一次绕组末端出线端子接地 其他绕组均开路的情况下，在二次绕组施加 电压U，测量出相应的励磁电流I，U和I之间 的关系就是电压互感器励磁特性。以U为横坐 标I为纵坐标做出的曲线就是电压互感器励磁 特性曲线。
3举例说明铁磁谐振产生原因 举例说明铁磁谐振产生原因
在中性点直接接地的110－220kV电网中，通常采用电磁式电 压互感器来测量母线电压和给继电保护提供电压信号。目前国 内此类变电所普遍采用SF6断路器，而断路器断口两端并接有均 压电容，有可能形成串联谐振回路。下面举例说明
4铁磁谐振带来的危害 铁磁谐振带来的危害 ①产生饱和过电压； ②出现很大励磁涌流 ③可能引起继电保护和自动装置误动作。

电流,互感器安装要求及二次,开路,故障的处理为什么电流互感器二次侧不能开路电流互感器安装要求及二次开路故障的处理 1.按图施工，接线正确，导线两端编号标记应清楚，标号范围符合规程要求。

2.二次回路导线或电缆，均应采用铜线，电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2.3.电流互感器出口第一端子排应选用专用电流端子，电流互感器不使用的二次绕组在接线板处应短路并接地。

4.盘、柜内二次回路导线不应有接头，控制电缆或导线中间亦不应有接头，如必须有接头时，应采用其所长的接线端子箱过渡连接。

5.电流互感器极性不能接反，相序、相别应符合设计及规程要求，对于差动保护用的互感器接线，在投入运行前必须测定两臂电流相量图以检验接线的正确性6.二次回路导线排列应整齐美观，导线与电气元件及端子排的连接螺丝必须无虚接松动现象，导线绑把卡点距离应符合规程要求。

7.二次回路对地绝缘应良好，电压回路和电流回路之间不应有混线现象。

8.电流及电压回路，均应在互感器二次侧出口处一点接地。

电压回路应有熔断器保护。

电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。

磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。

还会在铁芯上产生剩磁，增大互感器误差。

最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

电流互感器的作用
电流互感器(Current Transformer, CT)是一种电流测量装置，它的作用是将高电压电流转换成低电压电流，以便进行测量和保护。

电流互感器通常用于高电压和大电流的系统中，如电力系统、工业系统等。

它可以将高电压电流转换成低电压电流，以便使用普通的电流表测量电流。

电流互感器还可以用于电力系统的保护，当电力系统发生故障时，电流互感器可以快速反应并触发保护装置，以保护电力系统免受损害。

电流互感器还可以用于监测电力系统的运行状态，通过对电流的测量可以了解电力系统的负载情况，并及时发现异常状态。

总的来说，电流互感器的作用主要有以下几点：
1.将高电压电流转换成低电压电流，以便进行测量。

2.用于电力系统的保护，在电力系统发生故障时及时触发保护装置。

3.监测电力系统的运行状态，了解电力系统的负载情况。

4.在电力监控系统中用于采集电流数据。

5.在电能计量系统中，电流互感器用于采集电流数据，计算电能。

6.在电力自动化系统中，电流互感器用于采集电流数据，用于进行线路监测、线路防护、负荷监测等。

电流互感器是电力系统中重要的测量装置之一，在电力系统的运行中起着重要作用。

在选择和使用电流互感器时需要注意选型、安装和维护等方面的要求。

互感器励磁特性试验
互感器的励磁特性是指互感器一次开路、 二次侧励磁电流与所加电压的关系曲线， 实际上就是铁芯的磁化曲线。互感器励磁 特性试验的主要目的是检查互感器的铁芯 质量，通过鉴别磁化曲线的饱和程度，以 判断互感器的绕组有无匝间短路等缺陷。 鉴于系统中经常发生铁磁谐振过电压和电 压互感器质量不良等情况，所以要求进行 电压互感器的空载励磁特性试验。
电压互感器空载励磁特性试验
电压互感器空载励磁特性试验接线是高压侧开路， 低压侧通以额定电压，读取其空载电流及空载损 耗。
实测的励磁特性曲线或额定电压时的空载电流值 与过去或同类型电压互感器的特性相比较，应无 明显差异。在进行1.3倍额定电压下的感应耐压试 验时，其耐压前后的空载电流、空载损耗也不应 有明显差异，否则应查明原因。《规程》规定： 中性点非有效接地系统的电压互感器，在 1流电.9；压UN中下/√性 的3电点 空压接 载时地 电的系流空统不载的应电电大流压于不互最应感大大器允于，许最在电大流1.5允。UN许/√电3
电流互感器伏安特性试验
试验时一次侧开路，从二次侧施加电压， 为了读数方便，可以预先选取几个电流点， 逐点读取相应电压值。通入得电流或电压 以不超过制造厂技术条件的规定为准。当 电流增大而电压变化不大时，说明铁芯已 饱和，应停止试验。试验后，根据试验数 据绘出伏安特性曲线。
电流互感器的伏安特性试验，只对继电保 护伏安特性曲线比较， 电压不应有显著降低。若有显著降低，应 检查是否存在二次绕组的匝间短路。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

电流互感器误差曲线及伏安特性曲线说明Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、电流互感器10％的误差曲线实际电流互感器存在励磁电流，所以二次电流I2和一次侧实际电流I1电流存在数值大小和相位角度差，且误差大小和二次侧的负载阻抗有关。

在互感器准确度一定即允许的二次负荷S2一定时，其二次侧的负载阻抗是与其一次电流或一次电流的平方称反比的，一次电流越大，允许的二次阻抗应越小，否则就影响精度。

电流误差是指测得的电流对实际电流I1的相对误差百分值。

规程规定：用于继电保护的电流互感器的电流误差范围为±10％，相位差角不得大于7°。

电流互感器的10％误差曲线，是指互感器生产厂家给出电流互感器的电流误差最大不超过10％时，一次电流对其额定电流的倍数k＝与二次侧负荷阻抗Z2的关系曲线。

实际查用步骤通常是按电流互感器所处位置的最大三相短路电流来确定其值，从厂家给出的相应型号电流互感器的10％曲线中找出横坐标上允许的阻抗欧姆数，使电流互感器二次侧的仪表总阻抗不超过此Z2值，可保证互感器的电流误差在10％以内。

当然实际Z2与互感器的接线方式有关，各种形式下的电流互感器的Z2可按电路原理方法计算。

在实际的电网线路中，如规定整个电网线路能在短路电流达到20倍的时候，整个电路能正常工作（即这个时候的复合误差小于10％），这个时候就要求二次回路的阻抗小于一定值（在本仪器中倍数对应M10 阻抗对应Z 例如M10为 Z为这个数值表示短路电流为一次侧额定电压的倍时为保复合误差小于10％二次回路复阻抗必须小于）。

这个实验对应的是保护用电流互感器。

二伏安特性曲线测试拐点电压拐点电流保护用电流互感器的拐点电压一般比较大，一般在20V以上，厂家出产的电流互感器有规定的饱和电压，实际测得的拐点电压要大于厂家所给的值（或对应所给的曲线不发生明显变化），拐点电压过小一般是铁芯质量不合格或发生扎间短路。

电压电流互感器的作用一、前言电压电流互感器是电力系统中常用的一种测量设备，它能够将高电压或高电流变换成低电压或低电流，以便于测量和保护。

本文将详细介绍电压电流互感器的作用。

二、什么是电压电流互感器1. 定义电压互感器（VT）和电流互感器（CT）是一种特殊的变压器，主要用于将高压和高电流转换为可测量的低值。

2. 结构通常，VT和CT由铁心、绕组、外壳等部分组成。

其中，铁心是由硅钢片堆叠而成，外壳则是由绝缘材料制成。

三、功用及作用1. 测量功用VT和CT能够将高值的电压和电流转换为可测量的低值。

在实际应用中，它们可以为系统提供精确的测量结果，并确保系统运行稳定。

2. 保护功用VT和CT还可以被用来触发保护装置。

当系统中出现故障时，它们可以检测到相应的信号并触发保护装置以避免进一步损坏。

3. 稳压功用VT和CT还可以用于稳压。

当系统中出现电压波动时，它们可以通过调节电压或电流来保持系统的稳定性。

四、应用场景1. 电力系统在电力系统中，VT和CT被广泛应用于变电站、发电机、输电线路等方面。

它们可以确保系统的安全运行，并提供精确的测量结果。

2. 工业控制在工业控制领域，VT和CT被用于监测和控制各种设备。

例如，在工业生产中，它们可以监测机器的运行状态，并在必要时触发保护装置以避免事故发生。

3. 铁路交通在铁路交通领域，VT和CT被用于监测铁路信号灯、轨道电路等设备。

它们可以确保铁路运行的安全性，并提供精确的测量结果。

五、总结综上所述，电压电流互感器是一种非常重要的测量设备，在各个领域都有广泛应用。

它们能够将高值的电压和电流转换为可测量的低值，并且还能触发保护装置以避免进一步损坏。

在未来，随着科技的不断发展，电压电流互感器的作用将会更加广泛和重要。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

继电保护伏安特性试验重要性摘要：电力系统的运行正常与否将直接影响到人们生活质量的高低，因此，要注重保障电力系统可以正常的运行，而保护电力系统的主要装置就是继电保护装置，该装置对电力系统的运行状态能够起到有效的监督作用，在电力系统出现运行故障的时候，其可以及时有效的对出现问题的区域做出判断，并对故障问题进行有效的解决，以保障电力系统可以正常运行。

关键词：继电保护；电力系统；伏安特性试验一、电力系统继电保护的作用伏安特性，是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。

如下图所示：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，电压与电流的关系，符合欧姆定律。

线性电阻元件的阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。

非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

电力系统的运行过程中涉及到对各种运行设备和线路的管理，因为电力系统的复杂性决定了一旦某个运行环节出现故障，就会严重的影响整个电力系统的运行安全。

继电保护装置正是为了满足这种需求产生的一种对于电力系统的相关运行状况的一种检测和制动设备，它可以在检测到系统的异常运行后，根据情况作出反应，以排除潜在的安全隐患或者将事故的损失和危害降到最低。

随着各种高新技术在电力系统中的应用，继电保护装置和系统也朝着越来越自动化和信息化的方向发展，未来的继电保护不仅可以有效的提高自身运行的安全性和可靠性，还能够实现更加智能的操作。

平价电力系统的运行状况的标准不仅有安全可靠，还有是否能够实现更加经济和优质的供电，由于电力系统的复杂性和规模性决定了其在运行过程中要正确和有序的处理各种元件和线路的运行。

而且由于电力系统的覆盖规模大，还容易受到各种自然环境和人为因素的影响，这些都应该在电力管理的过程中予以充分的考虑，并以此做好相关的应急预案。

电流互感器的作用
电流互感器（Current Transformer，简称CT）是一种常用的电力测量和保护装置，主要用于测量和监测电路中的电流，并将其转化为绝缘可靠、标准化的小电流输出。

电流互感器的主要作用有以下几个方面：
1. 电流测量：电流互感器可用于精确测量电路中的电流大小，通过对电流信号的变换和放大，将高电流转化为安全的小电流输出，便于进行电能计量和负荷控制。

2. 电流保护：在变电站和电力系统中，电流互感器用于检测和保护电路中的过电流和短路故障。

当电路中的电流超过设定值或突然增大时，电流互感器会立即产生告警信号，并触发保护装置进行断电操作，保护电力设备的安全运行。

3. 系统监测：电流互感器的输出信号可以用于系统监测和数据采集。

通过连接到电流采集监控设备，可以实时监测电力系统中的电流大小和负荷变化，对电力系统的状态进行实时分析和评估，提高系统的稳定性和可靠性。

4. 负荷控制：电流互感器可以用于实现电力系统的负荷控制和调节。

通过监测电路中的电流变化，可以及时调整负荷分配和供电方式，以提高电能利用效率和功率因数。

5. 泄漏电流检测：电流互感器还可用于检测和测量电路中的泄漏电流。

泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流，通常是非常小的电流值。

借助电流互感器，可以对泄漏电流进行快速准确的测量和检测，及时发现和处理潜在的安全隐患。

在电力系统中，电流互感器是一项非常重要的设备，广泛应用于各种场合。

它的作用不仅限于电流测量和保护，还涉及到电能计量、负荷控制、故障检测等方面，对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。

电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。

目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。

（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。

图中L1、L2和K1、K2表示电流互感器一次、二次绕组。

此为一般CT 的简单原理图。

CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。

对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。

但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。

下面为了描述方便归算电流I2’用符号I2来表示。

二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。

正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。

当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。

在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。

磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。

这就是铁心饱和导致互感器出现大的传导误差的原理。

图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。

互感器伏安特性测试仪的操作简介互感器伏安特性测试仪是一种用于测量互感器特性的仪器。

互感器是用于变压器、发电机等电气设备中的重要部件，其主要作用是将高压电转换为低压电或将低压电转换为高压电，从而实现电力输送的目的。

而互感器的良好性能对整个电力系统的正常运行至关重要，因此，对互感器的特性进行测试是十分必要的。

操作步骤准备工作在进行互感器伏安特性测试之前，必须进行一些准备工作：1.接地。

将测试仪器的接地线连接到地线上，确保测试仪器与地电位相同。

2.连接测量电缆。

使用合适的电缆连接测试仪器的输出口与互感器的输出端子。

3.充电。

将测试仪器连接到电源，充电至电池电量饱满。

4.标定。

在每次测试前，对测试仪器进行标定。

测量1.接线。

将互感器的输入端子与电源连接，将输出端子与测试仪器的输入端子连接，确保互感器与测试仪器之间接电正确；2.开始测试。

打开测试仪器的电源开关，进入测试界面；3.设置测试参数。

根据互感器的额定电压、额定电流等参数，设置测试仪器的测试参数；4.开始测试。

按下测试仪器上的开始测试按钮，开始对互感器进行测试；5.完成测试。

测试仪器会自动记录测试数据，测试完成后，可以将测试数据保存或输出至电脑等设备中进行后期处理。

维护保养1.定期清理。

将测试仪器表面的污物和灰尘清理干净；2.防尘。

在使用完测试仪器后，应使用防尘套将测试仪器进行包裹，以防止灰尘等物质进入测试仪器内部；3.防水。

测试仪器不应受到水或湿气的侵蚀；4.规范操作。

测试人员应按照规范操作测试仪器，避免过度晃动或敲击测试仪器。

总结在电力系统中，互感器是非常重要的设备之一，其性能的稳定性和准确性对电力系统的稳定与安全有着不可替代的作用。

因此，对互感器的伏安特性进行测试是十分必要的。

通过本文的介绍，希望读者能够对互感器伏安特性测试仪的操作进行了解，并加强相关的安全操作以确保测试的准确性。

第一页1、电压互感器二次为什么不允许短路2、电压互感器二次为什么必须接地3、电流互感器二次为什么必须接地4、变压器差动保护用的电流互感器应接在开关的母线侧？还是接在开关的变压器侧5、为什么绝缘电阻随着温度升高而减少6、直流泄露试验与直流耐压试验有何不同7、在电气设备上工作时，保证安全的组织措施是什么8、在带电的电压互感器二次回路上工作时应采取哪些安全措施9、影响直流泄露电流的因素有哪些10、仪表有哪些误差11、高压设备外壳接地有何作用12、工频交流耐压试验的目的是什么第二页13、为什么直流双臂电桥测量小电阻时比单臂电桥准确14、为什么交流耐压试验控制台中，调压器要加装零位开关15、高压断路器有哪几部分组成16、对高压断路器有哪些要求17、做预防性试验时，为什么要记录测试时的大气条件18、测量泄露电流的微安表为什么要保护19、变压器做交流耐压试验时，非被试绕组为何要接地20、影响介质损耗的因素有哪些21、变压器空载试为什么要在额定电压下进行22、氧化锌避雷器有何特点第三页23、做直流泄漏容易发现哪些缺陷24、交流电压作用下的介质主要包括哪几部分25、测量电气设备的介质损耗正切值易发现哪些缺陷26、对变压器进行连接组别试验有何意义27、电力系统中性点的运行有哪几种28、什么是大电流接地系统，什么是小电流接地系统29、电工常用绝缘材料有哪些30、常用的绝缘材料其性能指标有哪些31、对电力电缆做直流泄漏试验与直流耐压试验有何意义32、串级式电压互感器的绝缘结构有哪些特点33、为什么要把变压器的铁芯接地34、变压器的作用是什么第四页35、为什么铁芯只允许一点接地36、电流互感器的作用是什么37、为什么变压器调压分接头一般都从高压侧抽头38、突然短路电流对变压器绕组会造成什么危害39、什么叫工作接地40、什么叫保护接地41、什么叫安全距离42、电压电动势有何区别，他们的方向是怎么规定的43、什么是线性地电阻44、什么是非线性电阻45、什么是接地电阻46、继电保护装置的基本任务是什么第五页47、什么叫变压器的短路电压48、串级式电压互感器中平衡线圈的作用是什么49、电流互感器退磁的目的是什么，其方法有哪几种50、电流互感器伏安特性试验的目的是什么51、在交接试验为什么检查电流互感器的极性很重要52、在测串级式电压互感器一次线圈的tg&时，为什么要降低试验电压，一般是多少53、在哪些情况下应对真空灭弧室进行工频交流耐压试验54、为什么要对断路器操作机构的最低动作规定了下限值55、高压套管按其使用的绝缘介质和内部绝缘结构分为哪几种56、测量电容器的目的容值的是什么57、接地装置的作用是什么58、变压器变比试验的是什么第六页59、变压器的预防性试验有哪几种60、主变压器的主绝缘包括有哪几种61、电压互感器特性试验包括哪些项目62、断路器分、合闸速度过高或过低对运行有什么危害63、低压回路停电时应采取哪些安全措施64、电气设备的检修作业分哪几种65、根据作业性质的不同，工作票分哪几种，分别适用于哪些作业66、作业前工作领导人要做哪些规定67、进行远离带电部分的作业时，应遵守哪些规定68、在施加试验电压前，操作人和监护人应做哪些工作第七页69、电气设备的绝缘试验有哪些规定70、使用兆欧表测量绝缘电阻前应注意哪些事项71、在同一连接部分内检修和试验作业同时进行时，必须遵守哪些规定72、高压试验及装置有哪些要求73、用双电压表测量变压器连接组别时，应注意什么74、简述影响tg&测定值的因素75、影响固体绝缘击穿的因素有哪些第八页76、影响绝缘电阻测量的因素有哪些77、测量变压器直流电阻时因注意什么78、为什么介质损耗测量对于大容量局部缺陷反映并不灵敏79、变压器短路试验为什么要在额定电流下进行80、变压器绕组绝缘损坏的原因有哪些81、影响介质损耗测量结果的因素有哪些第九页82、交流耐压试验所用的试验变压器选用时应考虑哪几方面83、全绝缘变压器感应耐压试验为什么电压增加一倍时频率也要增加一倍84、什么是中性点的位移现象85、为什么整流电路需要增加滤波环节86、为了对试验结果做出正确的判断，必须考虑哪几方面的情况87、遥测电力电缆的绝缘电阻有何意义，要测时注意什么第十页88、为什么变压器绝缘受潮后电容值随温度升高而增大89、变压器空载运行时损耗主要有哪些90、过电压是怎样形成的，他有哪些危害91、影响电流互感器比差，角差的因数有哪些92、空载损耗和空载电流增大的重要原因有哪些93、高压断路器绝缘系统必须保证那几方面的绝缘94、电容器在运行时，流过电容器的电流超过额定值得原因有哪些95、为什么变压器空载试验能发现铁芯的缺陷第十一页96、何谓悬浮电位，试举例说明高压电力设备的悬浮放电现象及其危害97、电流互感器二次侧开路为什么会产生高电压98、为什么大型变压器测量直流泄露电流容易发现局部缺陷，而测量tg&却不易发现局部缺陷99、劣化和老化的含义是什么100、中性点位移会给用电器带来什么危害，怎样防止其危害第十二页101、电流互感器为什么不许长时间过负荷，过负荷运行有什么影响102、电流互感器与电压互感器二次能不能互相连接，为什么103、放大电流为何一定要加直流电源104、提高固定绝缘抗电强度的措施有哪些105、用兆欧表测量绝缘时，为什么规定遥测时间为1分钟106、高压套管电气性能方面应满足哪些要求107、电气设备放电有哪几种形式第十三页108、测量变压器局部放电有何意义109、为什么介质的绝缘电阻随温度升高而减小，金属材料的电阻却随温度升高而增大110、对断路器控制回路有哪几要求111、兆欧表摇测的快慢与被测电阻值有无关系，为什么112、哪些电气设备必须进行接地或接零保护113、为什么变压器原边电流是由副边决定的114、为什么变压器的低压绕组在里面，而高压电阻在外面第十四页115、变压器为什么不能直流电变压116、影响断路器触头接触电阻的因素有哪些117、短路的原因是什么，有什么危害，生产中是否利用短路118、直流系统在变电所中起什么作用119、什么叫防雷接地，防雷接地装置包括哪些部分120、什么叫安全电压，对安全电压值有何规定121、二次回路的定义和分类是什么第十五页122、工作接地起什么作用123、在单项桥式整流电路中，如果有一个二极管短路、断路或反接，会出现什么现象124、高压试验变压器有何特点125、为什么要对断路器触头的运动速度进行测量126、什么是继电保护装置127、牵引变所的作用是什么128、什么叫接触网129、变压器轻瓦斯保护动作有哪些原因130、哪些故障可能使主变压器差动保护动作131、哪些故障可能使主变压器重瓦斯保护动作第十六页132、继电保护在电力系统中的任务是什么133、变压器并列运行的条件是什么134、隔离开关的作用是什么135、电压互感器二次为什么不允许短路136、什么叫电流互感器及其作用137、什么叫自动重合闸138、电路互感器二次为什么不允许来路139、短路电流互感器为什么不允许用保险丝140、互感器为什么必须接地141、牵引变电所并联电容补偿装置的作用是什么142、继电保护装置有哪几部分组成第十七页143、先装或大修后的主变压器投入运行后为什么有时瓦斯继电器动作频繁144、什么叫重合闸后加速145、二次回路的作用是什么146、二次回路有哪几部分组成147、二次接线图按其用途可分哪几种148、对二次回路电缆截面有什么要求149、为什么交直流回路不能共用一条电缆150、断路器的控制回路应满足什么要求151、什么叫电流速断保护152、什么叫距离保护153、在差动保护防止励磁涌流影响的方法有什么154、什么叫相对标号法第十八页155、牵引变压器有哪些主要部分组成156、什么是短路故障的切除时间157、电容差压保护动作可能使何处故障158、牵引变电器的主要保护有哪些159、直流母线的电压为什么不得过高或过低？允许的范围是多少160、当各项保护和仪表共用一套电流互感器时，表计回路有工作接地如何接地，注意什么161、什么叫接地装置162、电压继电器触点应满足什么要求163、牵引变所的一次接线方式有哪几种164、断路器检修时为什么必须断开二次回路电源165、电抗器在变电所中起什么作用166、电抗器是如何限制线路短路电流的167、什么叫常开和常闭接点168、牵引变电所的事故状态和不正常运行状态是指什么第十九页169、变压器差动保护用的电流互感器应接在开关的母线侧呢，还是接在开关的变压器侧，为什么170、高压设备外壳接地有何作用171、什么叫回流线及其作用172、变压器后备保护有哪些，其作用各是什么173、变压器的主保护有哪些，各自保护的范围是什么174、何为距离保护，其工作原理是什么175、是什么叫电流互感器的动作电流、返回电流、返回系数176、什么叫过电压继电器的动作，什么叫低电压继电器的动作177、使用万用表有哪些注意事项第二十页178、作业中需暂时中断作业离开作业地点时应怎么办179、在确保人身安全和设备安全运行条件下，允许有关的高压设备和二次回路不停电进行哪些工作180、在二次回路上进行作业时，必须遵守哪些规定181、在带电的电压互感器和电流互感器二次回路上作业时，还必须遵守哪些规定182、对继电保护的基本要去是什么183、什么是零序电流保护第二十一页184、摇测二次回路绝缘应用多大的摇表，绝缘标准是什么185、变电事故处理的原则是什么186、变电所在进行整租试验时有哪些注意事项187、遥测二次回路绝缘时应注意什么188、变压器差动保护不平衡电流产生的主要因素有哪些189、什么叫变压器励磁涌流190、简述过流保护加装低压闭锁的优点191、为什么变压器铁芯和壳体要同时接地192、电容器为什么要加装放电电阻第二十二页193、牵引变电所的什么保护采用了自动重合闸装置，保护与自动重合闸采用了什么样的配合方式194、电压和电动势有何区别，它们的方向是怎么规定的195、当回路中未装断路器时可用隔离开关进行哪些操作196、二次原理图有什么特点197、二次展开图有什么特点198、展开接线图回路标号的目的是什么199、引起隔离开关触头发热的原因是什么200、断路器灭弧室的作用是什么，灭弧方式有几种201、电缆头的制作对人员有何要求第二十三页202、制作安装电缆接头或终端头对环境有何要求203、据电缆前应做好哪些工作204、对电缆接头有哪些要求205、怎样判断交联电缆是否受潮206、由于绝缘受潮引起电缆故障的原因有哪些207、什么是电缆绝缘衰老化208、中间接头和终端头处的电缆金属护套和铠装不等电位连接时，会出现什么情况209、电缆支架哪些要求210、电缆试验前应做哪些准备211、据电缆前应做好哪些工作212、对室外电缆终端头的接地有何要求213、电缆线路竣工验收应进行哪些检查第二十四页214、固定交流单芯电缆的夹接地具有什么要求，为什么215、相对两端直接地而言，单芯电缆的金属护套采取单端接地或交叉互联接地有哪些优点。

电压互感器空载励磁特性试验
电压互感器空载励磁特性试验接线 耗。
实测的励磁特性曲线或额定电压时的空载电流值 与过去或同类型电压互感器的特性相比较，应无 明显差异。在进行1.3倍额定电压下的感应耐压试 验时，其耐压前后的空载电流、空载损耗也不应 有明显差异，否则应查明原因。《规程》规定： 中性点非有效接地系统的电压互感器，在 1流电.9；压UN中下/√性 的3电点 空压接 载时地 电的系流空统不载的应电电大流压于不互最应感大大器允于，许最在电大流1.5允。UN许/√电3
互感器的励磁特性是指互感器一次开路、 二次侧励磁电流与所加电压的关系曲线， 实际上就是铁芯的磁化曲线。互感器励磁 特性试验的主要目的是检查互感器的铁芯 质量，通过鉴别磁化曲线的饱和程度，以 判断互感器的绕组有无匝间短路等缺陷。 鉴于系统中经常发生铁磁谐振过电压和电 压互感器质量不良等情况，所以要求进行 电压互感器的空载励磁特性试验。
电流互感器伏安特性试验
试验时一次侧开路，从二次侧施加电压， 为了读数方便，可以预先选取几个电流点， 逐点读取相应电压值。通入得电流或电压 以不超过制造厂技术条件的规定为准。当 电流增大而电压变化不大时，说明铁芯已 饱和，应停止试验。试验后，根据试验数 据绘出伏安特性曲线。
电流互感器的伏安特性试验，只对继电保 护有要求的二次绕组进行。实测的伏安特 性曲线与过去或出厂的伏安特性曲线比较， 电压不应有显著降低。若有显著降低，应 检查是否存在二次绕组的匝间短路。
