机械装配工艺的技术要求机械装配工艺是指将零部件按照一定的顺序和方法进行组装，以完成整个产品的加工过程。
在机械装配过程中，技术要求是保证产品质量和生产效率的关键。
本文将从工艺流程、设备要求、操作要点和质量控制等方面，介绍机械装配工艺的技术要求。
一、工艺流程机械装配工艺的流程一般包括以下几个步骤：零部件清洗、零部件检验、零部件配套检查、零部件预组装、总装调试和成品检验。
每个步骤都有其特定的技术要求，下面将逐一进行介绍。
1.零部件清洗：在装配前，需要对零部件进行清洗，以去除表面的油污、灰尘等杂质。
清洗过程要注意采用适当的清洗剂和工艺，避免对零部件造成损伤。
2.零部件检验：在清洗完成后，需要对零部件进行检验，确保其尺寸、形状和质量符合要求。
检验过程应严格按照相关标准和规范进行，避免缺陷零部件的装配。
3.零部件配套检查：在装配前，需要对配套零部件进行检查，确保其互换性和配合精度。
配套零部件的尺寸、形状和质量要与主体零部件相匹配，以保证装配的顺利进行。
4.零部件预组装：在配套零部件检查合格后，可以进行零部件的预组装。
预组装过程中，要注意安装顺序、紧固力矩和润滑剂的使用，以确保零部件的正确安装和相互配合。
5.总装调试：在零部件预组装完成后，可以进行总装调试。
总装调试包括外观检查、功能测试和性能调整等环节，确保产品的外观质量和工作性能符合要求。
6.成品检验：总装调试完成后，需要对成品进行检验，确保产品的质量达到标准要求。
成品检验应包括外观检查、功能测试和性能测试等内容，以保证产品的合格出厂。
二、设备要求机械装配工艺中，所需设备包括清洗设备、检验设备、预组装设备和调试设备等。
这些设备要求具备以下特点：1.清洗设备：清洗设备应具备良好的清洗效果和操作便捷性，能够满足清洗零部件的要求。
清洗设备的温度、压力和清洗剂的种类应根据零部件的材质和清洗要求确定。
2.检验设备：检验设备应具备高精度和可靠性，能够准确检测零部件的尺寸、形状和质量。
装配钳工安全技术操作规程范本一、操作规程1. 在进行装配钳工工作前，必须佩戴防护眼镜、手套和耳塞等个人防护装备。
2. 在进行装配钳工工作前，必须确保所使用的钳工工具和设备完好无损，并经过检查和维护。
3. 在进行装配钳工工作前，必须熟悉所使用的钳工工具的操作方法和安全注意事项。
4. 在进行装配钳工工作前，必须清理工作区域，确保没有杂物和障碍物。
5. 在进行装配钳工工作时，必须保持专注，不得分心或四处走动。
6. 在进行装配钳工工作时，必须按照规定的程序和顺序进行操作，不得随意更改或省略步骤。
7. 在装配钳工工作中，必须正确使用钳工工具，不得乱动或乱用。
8. 在装配钳工工作中，必须保持良好的操作姿势，避免过度劳累或姿势不正确造成伤害。
9. 在装配钳工工作中，必须注意周围环境的安全性，如防止火源、电源等的存在。
10. 在装配钳工工作中，必须随时注意自身的安全，如避免手指被夹住、手被切伤等。
二、安全防范1. 在装配钳工工作中，不得将手指伸入机器或设备内部，以防被夹伤。
2. 在装配钳工工作中，不得使用损坏或缺陷的钳工工具和设备，以防造成意外。
3. 在装配钳工工作中，不得使用过长或不合适的力气，以防造成肌肉拉伤或扭伤。
4. 在装配钳工工作中，不得将钳工工具放置在高处或倚靠在不稳定的地方，以防坠落伤人。
5. 在装配钳工工作中，不得使用钳工工具进行无关操作，以防引起误伤。
6. 在装配钳工工作中，不得将钳工工具和设备放置在易燃或易爆物品附近，以防引发火灾或爆炸。
7. 在装配钳工工作中，不得擅自拆卸或更改设备的安全装置，以防危险事故发生。
8. 在装配钳工工作中，不得允许未经培训或未经授权的人员使用钳工工具和设备，以防操作不当。
9. 在装配钳工工作中，不得将工作时的焊接或金属碎片飞溅伤人，必须采取相应的安全措施。
10. 在装配钳工工作中，不得随意使用刀具或其他锋利的工具，以防造成划伤或切割伤。
三、紧急处理1. 在装配钳工工作中，如遇紧急情况，必须立即停止工作并按照应急预案进行处理。
机械装配技术标准装配1.1.一般规定1.1.1装配前应了解设备的结构、装配技术要求。
1.1.3装配件表面除锈及污垢清除宜采用碱性清洗液和乳化除油液碱性清洗。
碱性清洗液及乳化除油液应符合本规范的规定。
乳化除油液配比1.1.4清洗设备及装配件表面的防锈油脂，宜采用下列方法:b、对中小型形状较复杂的装配件，可采用相应的清洗液浸泡，浸泡时间随清洗液的性质、温度和装配件的要求确定，宜为2,20分钟，且宜采用多步清洗法或浸，刷结合清洗;采用加热浸洗时，应控制清洗液的温度;被清洗件不得接触容器壁。
c、对形状复杂、污垢粘附严重的装配件宜采用溶剂油、蒸汽、热空气、金属清洗液和三氯乙烯等清洗液进行喷洗;对精密零件、滚动轴承等不得用喷洗法。
d、e、当对装配件进行清洗时，宜采用溶剂油、清洗汽油、金属清洗剂等进行清洗。
对形状复杂、油污粘附严重、清洗要求个的装配件，采用溶剂油、清洗汽油、金属清洗剂等进行浸,,,喷联合清洗。
1.1.5设备加工表面上的防锈漆，应采用相应的稀释剂或脱漆剂等溶剂进行清洗。
1.1.6在浸油条件下的零部件及管路应进行脱脂，脱脂后应将残留的脱脂剂清洗干净。
脱脂剂宜应使用本规范标准。
1.1.7设备零部件经清洗后应立即碱进行干燥处理，并采取防腐返锈措施。
1.1.8清洗后，设备零部件的清洁度应符合下列要求:a、b、用目测法时，在室采用擦拭法时，用清洁的白布(或黑布)擦拭清洗检验部位，布的表面应无异物污染。
c、采用溶剂法时，用溶液洗涤，观察或分析溶剂中应无污物，悬浮物或沉淀物。
1.1.9设备组装时，一般固定结合面组装后，应用0.05mm的塞尺检查，插入深度应小于20mm，移动长度应小于检测长度的10,;重要的固定结合面紧固后，用0.04mm的塞尺检查，不得插入;特别重要的固定结合面，固定前后均不得插入。
1.1.10带有内腔的设备或部件在封闭前，应仔细检查和清理，其内部不得有任何异物。
1.1.11对安装后不易拆卸、检查、修理的油箱或水箱，装配前应作渗漏检查。

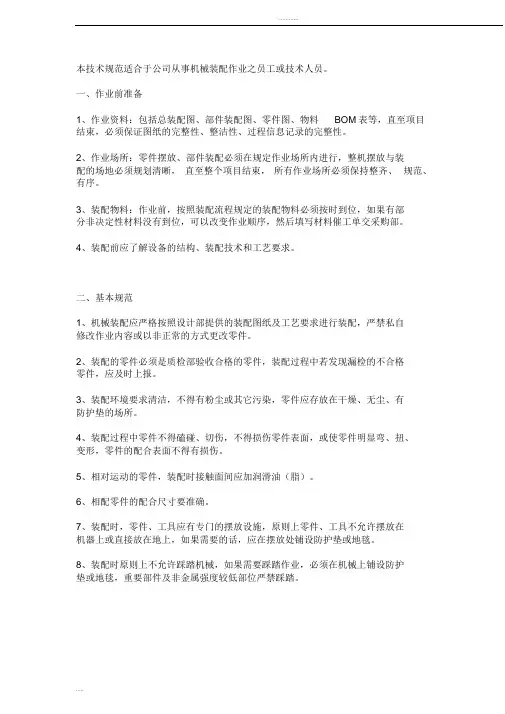

本技术规范适合于公司从事机械装配作业之员工或技术人员。
一、作业前准备1、作业资料：包括总装配图、部件装配图、零件图、物料BOM表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。
2、作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。
3、装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。
4、装配前应了解设备的结构、装配技术和工艺要求。
二、基本规范1、机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。
2、装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。
3、装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。
4、装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。
5、相对运动的零件，装配时接触面间应加润滑油（脂）。
6、相配零件的配合尺寸要准确。
7、装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。
8、装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。
1、螺栓联接A．螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用1个以上相同的垫圈，沉头螺钉拧紧后,钉头应埋入机件内,不得外露。
B．一般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。
C．螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。
本技术规范适合于公司从事机械装配作业之员工或技术人员。
一、作业前准备1、作业资料:包括总装配图、部件装配图、零件图、物料BOM表等,直至项目结束,必须保证图纸的完整性、整洁性、过程信息记录的完整性。
2、作业场所:零件摆放、部件装配必须在规定作业场所内进行,整机摆放与装配的场地必须规划清晰,直至整个项目结束,所有作业场所必须保持整齐、规范、有序。
3、装配物料:作业前,按照装配流程规定的装配物料必须按时到位,如果有部分非决定性材料没有到位,可以改变作业顺序,然后填写材料催工单交采购部。
4、装配前应了解设备的结构、装配技术与工艺要求。
二、基本规范1、机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配,严禁私自修改作业内容或以非正常的方式更改零件。
2、装配的零件必须就是质检部验收合格的零件,装配过程中若发现漏检的不合格零件,应及时上报。
3、装配环境要求清洁,不得有粉尘或其它污染,零件应存放在干燥、无尘、有防护垫的场所。
4、装配过程中零件不得磕碰、切伤,不得损伤零件表面,或使零件明显弯、扭、变形,零件的配合表面不得有损伤。
5、相对运动的零件,装配时接触面间应加润滑油(脂)。
6、相配零件的配合尺寸要准确。
7、装配时,零件、工具应有专门的摆放设施,原则上零件、工具不允许摆放在机器上或直接放在地上,如果需要的话,应在摆放处铺设防护垫或地毯。
8、装配时原则上不允许踩踏机械,如果需要踩踏作业,必须在机械上铺设防护垫或地毯,重要部件及非金属强度较低部位严禁踩踏。
三、联接方法1、螺栓联接A.螺栓紧固时,不得采用活动扳手,每个螺母下面不得使用1个以上相同的垫圈,沉头螺钉拧紧后,钉头应埋入机件内,不得外露。
B.一般情况下,螺纹连接应有防松弹簧垫圈,对称多个螺栓拧紧方法应采用对称顺序逐步拧紧,条形连接件应从中间向两方向对称逐步拧紧。
C.螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距;螺钉在紧固运动装置或维护时无须拆卸部件的场合,装配前螺丝上应加涂螺纹胶。
机械装配技术规范1、目的：1.1使公司产品的机械装配符合公司的质量方针和质量目标；1.2使公司产品的机械装配符合行业标准；1.3使公司机械装配人员在进行机械装配作业时有章可循。
2、适用范围：适用公司从事机械装配作业的员工或技术人员。
3、术语定义：无4、职责分工：无5、工作程序5.1 作业前准备：5.1.1作业资料：包括总装配图、部件装配图、零件图、物料BOM表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。
5.1.2作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。
5.1.3装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性物料没有到位，可以改变作业顺序，然后提醒采购员或PMC加紧催货；5.1.4装配前应了解设备的结构、装配技术和工艺要求。
5.2 基本规范：5.2.1 机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。
5.2.2装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。
零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
5.2.3装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。
5.2.4装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。
5.2.5相对运动的零件，装配时接触面间应加润滑油（脂）。
5.2.6相配零件的配合尺寸要准确。
5.2.7装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。
5.2.8装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。
机械装配技术规范一、引言机械装配技术规范是指为了保证机械零部件的正确装配、提高装配效率和产品质量而制定的操作规范。
本文将介绍机械装配技术规范的重要性以及常见的技术要求，旨在为机械装配人员提供指导，提高装配工作的效率和质量。
二、机械装配技术规范的重要性1. 保证装配质量：机械装配技术规范明确了装配过程中的关键要点和标准，能够保证零部件正确拼装，避免装配错误，从而保证装配质量和产品的正常工作。
2. 提高装配效率：机械装配技术规范规定了装配操作的步骤和要求，减少了因为操作不当而导致的时间和资源浪费，提高了装配工作的效率和整体生产能力。
3. 降低装配成本：合理的装配技术规范能够避免装配过程中对零部件的损坏，减少了零部件的报废率，从而降低了装配成本。
4. 提供技术支持：机械装配技术规范是一种规范化的操作指导，为机械装配人员提供了必要的技术支持和合理的判断标准。
三、机械装配技术规范的常见要求1. 工作环境要求：机械装配区域应保持干燥、清洁，并且没有明火和易燃物质。
有必要时，可以采取防尘、防静电等措施，以保证装配过程的安全和质量。
2. 装配工具要求：机械装配过程中需要使用一些特殊的工具和设备，例如扳手、螺丝刀、顶锤等。
在装配过程中，应根据具体任务确定工具的选择和规格，并保持工具的良好状态。
3. 部件与图纸的匹配：在机械装配过程中，应当根据装配图纸进行操作，严格按照图纸上的要求进行拼装。
如遇图纸与实际零部件不匹配的情况，应停止操作并及时向上级报告。
4. 装配顺序和方法：机械装配过程中，应按照规定的装配顺序进行操作，遵循先轻后重、先内后外的原则。
对于涉及到液压、气压等的装配工作，还需按照液压、气压系统的工作原理进行装配，确保系统的正常运行。
5. 检查和测试：完成装配任务后，需要进行各项检查和测试工作，以验证装配质量和产品的功能性。
对于出现的问题和不合格情况，应及时纠正和处理，确保产品的合格性。
四、结论机械装配技术规范对于保证产品质量、提高装配效率和降低成本具有重要意义。

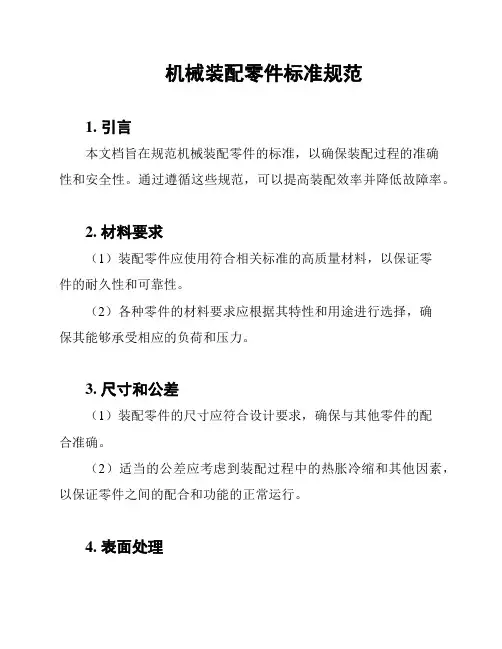

机械装配零件标准规范1. 引言本文档旨在规范机械装配零件的标准，以确保装配过程的准确性和安全性。
通过遵循这些规范，可以提高装配效率并降低故障率。
2. 材料要求（1）装配零件应使用符合相关标准的高质量材料，以保证零件的耐久性和可靠性。
（2）各种零件的材料要求应根据其特性和用途进行选择，确保其能够承受相应的负荷和压力。
3. 尺寸和公差（1）装配零件的尺寸应符合设计要求，确保与其他零件的配合准确。
（2）适当的公差应考虑到装配过程中的热胀冷缩和其他因素，以保证零件之间的配合和功能的正常运行。
4. 表面处理（1）装配零件的表面处理应符合相关要求，确保零件表面的平整度和光洁度。
（2）适当的表面处理还可以提高零件的耐腐蚀性和抗磨损性能。
5. 装配要求（1）装配过程中应遵循相关的装配顺序，确保零件的正确装配。
（2）装配零件之间的配合应牢固可靠，避免出现松动或连接不牢固的情况。
（3）装配过程中需要注意的特殊要求应根据具体情况进行说明。
6. 质量控制（1）装配零件的质量应进行严格控制，确保零件符合相关标准和要求。
（2）相关质检人员应进行必要的检测和测试，以确保零件的质量和性能。
7. 安全要求（1）在进行机械装配过程中，应注重安全操作，做好相关的防护措施。
（2）保证操作人员的安全教育和培训，使其了解相关安全要求和操作规程。
8. 故障排除（1）在出现装配故障时，应及时进行故障排查，找出问题的原因并进行修复。
（2）故障排除过程中，应记录相关信息并保留相应的故障样品以便进一步分析。
9. 总结机械装配零件标准规范对于确保装配质量和效率起到了重要的指导作用。
通过遵循这些规范，可以降低故障率，提高装配效率，并确保装配过程的安全性。
以上为机械装配零件标准规范的主要内容，具体细节和补充要求请根据具体情况进行进一步制定和完善。
机械装配工艺标准|机械装配工艺标准规范机械结构件装配工艺标准机械结构装配施工工艺标准 1适用范围本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。
本标准适用于机械产品的装配。
2引用标准（1）JB T5994 机械装配基础装配要求（2）GB 5226 机床电气设备通用技术条件（3）GB 6557 挠性转子的机械平衡（4）GB 6558 挠性转子的平衡评定准则（5）GB 7932 气动系统通用技术条件（6）GB 7935 液压元件通用技术条件（7）GB 9239 刚性转子品质许用不平衡的确定（8）GB 10089 圆柱蜗杆蜗轮精度（9）GB 10095 渐开线圆柱齿轮精度（10）GB 10096 齿条精度（11）GB 11365 锥齿轮和准双曲面齿轮精度（12）GB 11368 齿轮传动装置清洁度 3 机械装配专业术语 3.1.1 工艺使各种原材料、半成品成为产品的方法和过程。
3.1.2 机械制造工艺各种机械的制造方法和制造过程的总称。
3.1.3 典型工艺根据零件的结构和工艺特征进行分类、分组，对同组零件制订的统一加工方法和过程。
3.1.4 产品结构工艺性所设计的产品在能满足使用要求的前提下，制造、维修的可行性和经济性。
3.1.5 零件结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。
3.1.6 工艺性分析在产品技术设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。
3.1.7 工艺性审查在产品工作图设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。
3.1.8 可加工性在一定生产条件下，材料加工的难易程度。
3.1.9 生产过程将原材料转变为成品的全过程.3.1.10 工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。
3.1.11 工艺文件指导工人操作和用于生产、工艺管理等和各种技术文件。
机械装配工艺标准
机械装配工艺标准:机械装配工艺标准规范机械结构件装配工艺标准机械结构装配施工工艺标准1适用范围本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。
本标准适用于机械产品的装配。
2引用标准
(1)JBT5994机械装配基础装配要求
(2)GB5226机床电气设备通用技术条件
(3)GB6557挠性转子的机械平衡
(4)GB6558挠性转子的平衡评定准则
(5)GB7932气动系统通用技术条件
(6)GB7935液压元件通用技术条件
(7)GB9239刚性转子品质许用不平衡的确定
(8)GB10089圆柱蜗杆蜗轮精度
(9)GB10095渐开线圆柱齿轮精度
(10)GB10096齿条精度
(11)GB11365锥齿轮和准双曲面齿轮精度
(12)GB11368齿轮传动装置清洁度3机械装配专业术语3.1.1工艺使各种原材料、半成品成为产品的方法和过程。
湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：01文件性质：版本：第一版修订日期：2015/2/26实施日期：精品湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：02文件性质：版本：第一版修订日期：2015/2/26实施日期：精品湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：03文件性质：版本：第一版修订日期：2015/2/26实施日期：精品湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：04文件性质：版本：第一版修订日期：2015/2/26实施日期：精品湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：05文件性质：版本：第一版修订日期：2015/2/26实施日期：精品湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：06文件性质：版本：第一版修订日期：2015/2/26实施日期：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：07文件性质：版本：第一版修订日期：2015/2/26实施日期：附表：螺栓扭紧力矩表螺栓强度等级螺栓公称直径（mm）3456810自攻螺钉345扭紧力矩（N.m）4.60.7- 0.91.4-1.63.3-3.74-510-1220-25塑料0.5- 0.70.6- 0.80.8-1钢12 3.5公司常用螺丝：不锈钢圆头螺丝自攻螺钉六角螺栓不锈钢圆头自攻螺钉平/沉头螺丝紧定螺钉大扁头不锈钢无尾自攻钉圆头自攻螺钉湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：08文件性质：版本：第一版修订日期：2015/2/26实施日期：螺丝头型分类图解：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：09文件性质：版本：第一版修订日期：2015/2/26实施日期：螺丝槽型分类图解：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：10文件性质：版本：第一版修订日期：2015/2/26实施日期：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：11文件性质：版本：第一版修订日期：2015/2/26实施日期：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：12文件性质：版本：第一版修订日期：2015/2/26实施日期：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：13文件性质：版本：第一版修订日期：2015/2/26实施日期：五、风批：湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：14文件性质：版本：第一版修订日期：2015/2/26实施日期：正确操作步骤：1）连接好气源，按实际操作需要将无极调速旋钮调到适当的位置（主要调节转速），同时装好配套的批头。
大型机械设备装配标准规范一、目的规范组装工序的装配工作，完善公司装配标准制度，提高产品质量。
二、适用范围适用于本公司装配生产过程中的所有产品的质量控制。
三、基本要求1．产品必须严格按照设计图纸、工艺要求及与产品有关的标准规定进行装配，不得少装、漏装。
2．凡待装的零部件（包括外购、外协件）必须通过检验合格后方能进行装配。
3．装配环境必须清洁，零部件在装配前，必须将铁屑、毛刺、油污和泥沙等杂物清除干净。
4. 零部件在装配时，其配合面和摩擦表面应光洁不允许有锈蚀，划痕和碰伤等缺陷存在5．表面和工作面均应清理干净，并涂以适量的防锈油。
零件的油孔、油槽应清洁通畅。
6．凡已涂漆的零部件在油漆未干前，不得进行装配。
7．零件加工表面的光洁度、镀铬件、发黑件色调应一致，防护层不得有褪色和脱落现象8．各部管路装配后必须畅通，变速和转向机构应操纵灵活。
9．装配过程中零件不得磕碰、刮伤和锈蚀。
10．小件装配时不得落地(要放在工具箱或工作台上。
11．进装配场地时需检查放置地基的位置，防止变形。
12．外观焊缝应修整平直、均匀。
13．在装配弹簧时，不准任意拉长和切短，弹簧长度的调整应使用调整量规。
14．各种油管不得有凹痕、皱折、压扁、破裂等现象，管路弯曲处应圆滑。
软管不得有扭转现象。
15．有密封用橡胶带均须处于正确位置。
16．橡胶轴套装配前应在清洁的水中浸泡。
17．部件装配后，各润滑处必须注入适量的润滑油（脂）。
18．地要清洁，无不需要的工具和其他多余物，装配场地要进行定置管理。
四、装配标准把零件和部件按工艺规程装配成最终产品的工艺过程称为总装。
以产品图样、装配工艺规程以及产品标准为依据。
总装的零、部件(包括外购件、外协件)必须符合图样、标准、工艺文件要求，不准装入图样未规定的垫片和套等多余物。
1. 螺钉、螺栓连接1）装入沉孔的螺钉不应突出于零件的表面，其头部与沉孔之间不应有明显的偏心。
固定销一般应略突出于零件表面。
螺栓尾端应略突出于螺母的端面。
JET SUN 吉林省金沙数控机床股份有限公司JET SUN—2018数控设备装配技术规范（机械装配）版本JX-1.0目录第一章前言 (3)1. 目的 (3)2. 范围 (3)3. 作业前准备 (3)4. 基本规范 (3)第二章连接方法规范 (4)1、螺栓连接 (4)2、键连接 (5)3、销连接 (5)4、热装配 (6)5、密封装配 (6)第三章传动部件装配 (6)1、链轮链条的装配 (6)2、齿轮的装配 (7)3、同步带的装配 (7)4、电机、减速器的装配 (7)5、皮带轮、皮带装配规范 (7)第四章精密部件装配 (8)1、导轨的装配规范 (8)2、丝杠的装配规范 (8)3、滚动轴承的装配规范 (8)第五章防护、液压、气动件装配规范 (9)1、防护的装配规范 (9)2、液压元件装配规范 (9)3、气动元件的装配 (9)第六章装配检查工作 (10)第一章前言1.目的1.1. 使公司产品的机械装配符合公司的质量方针和质量目标。
1.2. 使本公司产品的机械装配符合行业标准。
1.3. 使公司装配人员在进行机械装配作业时有章可循。
1.4. 使公司装配人员工作效率得以提高。
2.范围2.1. 本技术规范适合于公司从事机械装配作业之员工或售后维修人员。
3.作业前准备3.1. 作业资料：包括装配动画、部件装配图、零件图、精度记录表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。
3.2. 作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。
3.3. 装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序。
3.4. 装配前应了解设备的结构、装配技术和工艺要求。
4.基本规范4.1. 机械装配应严格按照工艺部提供的装配动画、装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件，严禁出现零部件漏装现象。
机械装配技术规范除了螺栓联接外，销连接也是一种常用的联接方法。
同步带轮的装配需要注意以下几点：主从动同步带轮轴必须互相平行，不许有歪斜和摆动，倾斜度误差不应超过2‰。
当两带轮宽度相同时，它们的端面应该位于同一平面上。
两带轮轴向错位不得超过轮缘宽度的5%。
(3) 在装配同步带时，不能强行撬入带轮，应该通过缩短两个带轮中心距的方法来装配，否则会损伤同步带的抗拉层。
10. 安装平皮带(1) 在安装前，要调整所有输送平面的水平。
(2) 带轮中心点的连线应该调整至同一竖直面上，并且轴线应该相互平行。
11. 安装电机和减速器(1) 要检查电机和减速器的型号是否正确。
(2) 在装配前，要清洁电机轴和减速器的连接部分。
(3) 在紧固电机法兰螺丝之前，应该转动电机来纠正电机轴和减速机联轴器的同心度，然后再将电机法兰与减速机连接好，并对角拧紧固定螺栓。
(4) 在安装伺服电机时，应该确保电机后部编码器不受外力作用，并且严禁敲打伺服电机轴。
(5) 安装伺服减速机的步骤：A. 移动减速机法兰外侧的密封螺丝以便于调整夹紧螺丝。
B. 旋开夹紧螺丝，将电机法兰与减速机连接好，并对角拧紧定位螺栓。
C. 使用合适的扭力将夹紧环拧紧，然后拧紧密封螺丝。
D. 将电机法兰螺栓扭至松动，点动伺服电机轴或用手转动电机轴几圈，纠正电机轴与减速机联轴器的同心度。
12. 调整和连接机架(1) 不同段的机架高度调节应该按照同一基准点，调整到同一高度。
(2) 所有机架的墙板应该调整至同一竖直面上。
13. 安装气动元件(1) 每套气动驱动装置的配置必须严格按照设计部提供的气路图进行连接，阀体、管接头、气缸等连接时必须核对无误。
(2) 总进气减压阀应该按照箭头方向进行进出口连接，空气过滤器和油雾器的水杯和油杯必须竖直向下安装。
(3) 在配管前应该充分吹净管内的切削粉末和灰尘。
(4) 管接头是螺纹拧入的，如果管螺纹不带螺纹胶，则应该缠绕生料带，缠绕方向从正面看，朝顺时针方向缠绕，不得将生料带混入阀内。
机械装配工艺作业指导书作业前准备(1)作业资料：包括总装配图、部件装配图、零件图、物料BOM表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。
(2)作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。
(3)装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。
(4)装配前应了解设备的结构、装配技术和工艺要求。
1基本规范(1)机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。
(2)装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。
(3)装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。
(4)装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。
(5)相对运动的零件，装配时接触面间应加润滑油（脂）。
(6)相配零件的配合尺寸要准确。
(7)装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。
(8)装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。
联接方法(1) 螺栓联接A．螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用1个以上相同的垫圈，沉头螺钉拧紧后,钉头应埋入机件内,不得外露。
B．一般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。
C．螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。
文件号：机械装配技术规范页码：01文件性质：版本：第一版修订日期：2015/2/26 实施日期：1. 目的1.1 使公司产品的机械装配符合公司的质量方针和质量目标。
1.2 使本公司产品的机械装配符合行业标准。
1.3 使公司机械人员在进行机械装配作业时有章可循。
2. 范围本技术规范适合于公司从事机械装配作业之员工或技术人员。
3.作业前准备3.1 作业资料：包括总装配图、部件装配图、零件图、物料BOM表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。
3.2 作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。
3.3 装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后上报工程主管，由工程主管协调物料。
3.4 装配前应了解设备的结构、装配技术和工艺要求。
4. 基本规范4.1 机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。
4.2 装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。
4.3 装配环境、零部件要求清洁，零件应存放在干燥、有防护垫的场所。
工作台必须整洁无杂物。
4.4 装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。
4.5 相对运动的零件，装配时接触面间应加润滑油（脂）。
4.6 相配零件的配合尺寸要准确。
文件号：机械装配技术规范页码：02文件性质：版本：第一版修订日期：2015/2/26 实施日期：4.7 装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。
4.8 装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。
4.9 机器安装完，报检前需将机器清理干净，机器内不能有杂物，如螺钉、铆钉、胶带、铁屑等。
5. 联接方法5.1 螺栓联接A．螺栓紧固时，通常采用套筒，每个螺母下面不得使用1个以上相同的垫圈，沉头螺钉拧紧后,钉头应埋入机件内,不得外露。
B．一般情况下，采用圆头螺钉紧固，有锥形沉头孔的使用平头螺钉，螺纹连接应有平垫及防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。
C．螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。
（如升降机等）D．有规定拧紧力矩要求的紧固件，应采用力矩扳手，按规定拧紧力矩紧固。
未规定拧紧力矩的螺栓，其拧紧力矩可参考《附表》的规定。
5.2 自攻螺钉连接A. 自攻螺钉的材料和规格尺寸必须符合设计要求，自攻螺钉底孔加工应符合有关标准规定。
B. 自攻螺钉紧固时不得破坏被紧固零件的表面，也不得使被紧固零件的表面变形。
C.除有特殊要求外，一般自攻螺钉紧固后不得出现松动现象，自攻螺钉的头部必须与被紧固零件紧密接触，被锁工件之间无间隙，不可出现滑牙现象。
5.3 键联接A.平键与固定键的键槽两侧面应均匀接触，其配合面间不得有间隙。
B．钩头键、锲键装配后其接触面积应不小于工作面积的70%，且不接触部分不得集中于一文件号：机械装配技术规范页码：03文件性质：版本：第一版修订日期：2015/2/26 实施日期：处；外露部分的长度应为斜面长度的10%-15%。
5.4 铆接A.铆接的材料和规格尺寸必须符合设计要求，铆钉孔的加工应符合有关标准规定。
B.铆接时不得破坏被铆接零件的表面，也不得使被铆接零件的表面变形。
C.除有特殊要求外，一般铆接后不得出现松动现象，铆钉的头部必须与被铆接零件紧密接触，并应光滑圆整，芯针不可超出头部。
5.5 销连接A．定位销的端面一般应略高出零件表面，带螺尾的锥销装入相关零件后，其大端应沉入孔内。
B．开口销装入相关零件后，其尾部应分开60°-90°。
6. 滚动轴承的装配6.1 轴承装配前，轴承位不得有任何的污质存在。
6.2 轴承装配时应在配合件表面涂一层润滑油，轴承无型号的一端应朝里，即靠轴肩方向。
6.3 轴承装配时应使用专用压具，严禁采用直接击打的方法装配，套装轴承时加力的大小、方向、位置应适当，不应使保护架或滚动体受力，应均匀对称受力，保证端面与轴垂直。
6.4 轴承内圈端面一般应紧靠轴肩（轴卡），轴承外圈装配后，其定位端轴承盖与垫圈或外圈的接触应均匀。
6.5 滚动轴承装好后，相对运动件的转动应灵活、轻便，如果有卡滞现象，应检查分析问题的原因并作相应处理。
6.6 轴承装配过程中，若发现孔或轴配合过松时，应检查公差；过紧时不得强行野蛮装配，都应检查分析问题的原因并作相应处理。
7 导轨的装配7.1 导轨安装部位不得有污质，安装面平整度必须达到要求。
7.2 导轨侧面有基准边时，应紧贴基准边安装，无基准边时，应保证导轨的滑动方向与设计要求文件号：机械装配技术规范页码：04文件性质：版本：第一版修订日期：2015/2/26 实施日期：一致，导轨固定螺丝拧紧后，应检查滑块的滑动方向是否有偏差，否则必须调整。
7.3 如果滑块以传动带带动，传动带与滑块固定张紧后，传动带不得有斜拉的现象，否则必须调整带轮，使传动带的带动方向与导轨平行。
8. 链轮链条的装配8.1 链轮与轴的配合必须符合设计要求。
8.2 主动链轮与从动链轮的轮齿几何中心平面应重合，其偏移量不得超过设计要求。
若设计未规定，一般应小于或等于两轮中心距的2‰。
8.3 链条与链轮啮合时，工作边必须拉紧，并保证啮合平稳。
8.4 链条非工作边的下垂度应符合设计要求。
若设计未规定，应按两链轮中心距1%～2%调整。
9. 齿轮的装配9.1 互相啮合的齿轮在装配后，当齿轮轮缘宽度小于或等于20mm时，轴向错位不得大于1mm；当齿轮轮缘宽度大于20mm时，轴向错位不得超过轮缘宽度的5%。
9.2 圆柱齿轮、圆锥齿轮、蜗杆传动的安装精度要求，应根据传动件的精度及规格大小分别在JB179-83《渐开线圆柱齿轮精度》、JB180-60《圆锥齿轮传动公差》及JB162-60《蜗杆传动公差》确定。
19.3 齿轮啮合面需按技术要求保证正常的润滑，齿轮箱需按技术要求加注润滑油至油位线。
9.4 齿轮箱满载运转的噪声不得大于80dB。
10. 同步带轮的装配10.1 主从动同步带轮轴必须互相平行，不许有歪斜和摆动，倾斜度误差不应超过2‰。
10.2 当两带轮宽度相同时，它们的端面应该位于同一平面上，两带轮轴向错位不得超过轮缘宽度的5%。
10.3 同步带装配时不得强行撬入带轮，应通过缩短两带轮中心距的方法装配，否则可能损伤同步带的抗拉层。
10.4 同步带张紧轮应安装在松边张紧，而且应固定两个以上紧固螺栓。
文件号：机械装配技术规范页码：05文件性质：版本：第一版修订日期：2015/2/26 实施日期：11. 电机、减速器的装配11.1 检查电机型号是否正确，减速机型号是否正确。
11.2 装配前，将电机轴和减速的连接部份清洁干净。
11.3 电机法兰螺丝拧紧前，应转动电机纠正电机轴与减速机联轴器的同心度，再将电机法兰与减速机连接好，对角拧紧固定螺栓。
11.4 伺服电机在装配过程中，应保证电机后部编码器不受外力作用，严禁敲打伺服电机轴。
11.5 伺服减速机的安装：A.移动减速机法兰外侧的密封螺丝以便于调整夹紧螺丝。
B.旋开夹紧螺丝，将电机法兰与减速机连接好，对角拧紧定位螺栓。
C.使用合适扭力将夹紧环拧紧，然后拧紧密封螺丝。
D.将电机法兰螺栓扭至松动，点动伺服电机轴或用手转动电机轴几圈，纠正电机轴与减速机联轴器的同心度。
E.最后将电机法兰与减速机连接好，对角拧紧定位螺栓。
12. 海绵、胶带、标签的粘贴12.1 需要粘贴海绵、胶带、标签等需要粘贴的位置擦拭干净，无灰尘、污渍。
12.2 粘贴的海绵、胶带、标签要按要求“横平竖直”，端口整齐无缺口。
12.3 海绵、胶带对接的接缝处整齐，无缝隙。
13. 装配检查工作13.1 每完成一个部件的装配，都要按以下的项目检查，如发现装配问题应及时分析处理。
A. 装配工作的完整性，核对装配图纸，检查有无漏装的零件。
文件号：机械装配技术规范页码：06文件性质：版本：第一版修订日期：2015/2/26 实施日期：B. 各零件安装位置的准确性，核对装配图纸或如上规范所述要求进行检查。
C. 各联接部分的可靠性，各紧固螺丝是否达到装配要求的扭力，特殊的紧固件是否达到防止松脱要求。
D. 活动件运动的灵活性，如输送辊、带轮、导轨等手动旋转或移动时，是否有卡滞或别滞现象，是否有偏心或弯曲现象等。
13.2 总装完毕主要检查各装配部件之间的联接，检查内容按13.1中规定的“四性”作为衡量标准。
13.3 总装完毕应清理机器各部分的铁屑、杂物、灰尘等，确保各传动部分没有障碍物存在。
13.4 试机时，认真做好启动过程的监视工作，机器启动后，应立即观察主要工作参数和运动件是否正常运动。
13.5 主要工作参数包括运动的速度、运动的平稳性、各传动轴旋转情况、温度、振动和噪声等。
14. 附则14.1 本规范由设计部机械负责制定、解释、检查、考核。
14.2 公司所有与生产装配有关的员工，都必须自觉学习、遵守本技术规范，并自愿在本技术规范上签字。
14.3 本技术规范由总工签章后，自公布之日起开始实施。
14.4 员工签名为了实现公司的质量目标，我愿自觉遵循本规范，并严格按照本规范进行机械装配作业，湖南艾丰智能设备有限公司员工：文件号：机械装配技术规范页码：07文件性质：版本：第一版修订日期：2015/2/26 实施日期：附表：螺栓扭紧力矩表螺栓强度等级螺栓公称直径（mm）3 4 5 6 8 10自攻螺钉3 4 5扭紧力矩（N.m）4.60.7-0.91.4-1.63.3-3.74-5 10-12 20-25 塑料0.5-0.70.6-0.80.8-1钢 1 2 3.5公司常用螺丝：不锈钢圆头螺丝自攻螺钉六角螺栓不锈钢圆头自攻螺钉平/沉头螺丝紧定螺钉大扁头不锈钢无尾自攻钉圆头自攻螺钉湖南艾丰智能设备有限公司文件号：机械装配技术规范页码：08文件性质：版本：第一版修订日期：2015/2/26 实施日期：螺丝头型分类图解：文件号：机械装配技术规范页码：09文件性质：版本：第一版修订日期：2015/2/26 实施日期：螺丝槽型分类图解：文件号：机械装配技术规范页码：10 文件性质：版本：第一版修订日期：2015/2/26 实施日期：文件号：机械装配技术规范页码：11 文件性质：版本：第一版修订日期：2015/2/26 实施日期：文件号：机械装配技术规范页码：12 文件性质：版本：第一版修订日期：2015/2/26 实施日期：文件号：机械装配技术规范页码：13文件性质：版本：第一版修订日期：2015/2/26 实施日期：五、风批：文件号：机械装配技术规范页码：14文件性质：版本：第一版修订日期：2015/2/26 实施日期：正确操作步骤：1）连接好气源，按实际操作需要将无极调速旋钮调到适当的位置（主要调节转速），同时装好配套的批头。
