组态王网络功能

组态王接口通信研究组态王是一款广泛应用于工业领域中的操作管理软件，它可以实现对生产流程的实时监控、数据分析与处理，从而提高生产效率和产品质量。

在实际应用中，组态王通常需要与外部硬件设备进行接口通信，以获取生产现场的实时数据。

而组态王接口通信的研究，就是为了实现软件与硬件之间的数据传输和交互。

一、组态王接口通信的基本原理组态王接口通信的基本原理是通过一个中间件来实现软件和硬件之间的数据交互。

在软件端，采用组态王提供的接口函数，通过组态王API来读取和写入设备的数据，同时将数据处理和显示在组态王应用程序中。

在硬件端，需要连接对应的设备，并基于设备驱动程序实现数据采集和转换。

在实际应用中，组态王接口通信的成功与否，往往取决于多个因素，例如硬件设备的稳定性、通信协议的正确性等等。

因此，在进行组态王接口通信之前，需要进行仔细的调试和测试，以保证通信的可靠性和稳定性。

二、组态王接口通信的常用方法1.串口通信：串口通信是在计算机和外设之间建立简单的串行数据传输的方法。

在组态王中，使用串口通信可以实现与各种串口设备的通信，如PLC、数控机床、温度传感器等。

2.以太网通信：以太网通信是通过网络传输数据的方式，可以实现多各设备之间的数据传递。

在组态王中，使用以太网通信可以实现与远程监控系统、远程I/O控制器等设备的通信。

3. OPC通信：OPC（OLE for Process Control）通信是一种基于OLE（Object Linking and Embedding）技术的通信方式，可以实现计算机与各种现场控制系统之间的数据交互。

在组态王中，使用OPC通信可以实现与PLC、SCADA、DCS等设备的通信。

三、组态王接口通信的应用案例1.某工厂生产线组态王接口通信：为了实现对生产线的实时监控，某厂家使用组态王作为监控软件，并通过串口通信实现了与PLC控制器的通信。

通过组态王的数据处理和显示功能，工厂管理人员可以实时了解生产线的运行情况，从而进行生产调度和质量管理。

单片机与组态王的通信实例随着工业自动化的发展，越来越多的设备开始采用单片机进行控制。

而组态王作为一种通用的组态软件，可以方便地对单片机的控制过程进行监控和操作。

本文将介绍一个单片机与组态王通信的实例，以帮助读者了解二者的基本通信原理和实现方法。

一、单片机与组态王的通信方式单片机与组态王之间的通信一般采用串口通信方式。

串口通信是一种常见的通信方式，它通过串口数据线将单片机与计算机连接起来，实现数据传输。

在组态王中，可以通过设置串口参数来与单片机进行通信。

二、单片机通信协议在单片机与组态王通信的过程中，需要约定一些通信协议来实现数据的传输和控制。

通信协议一般包括数据格式、波特率、校验方式等。

根据不同的单片机和组态王版本，通信协议可能会有所不同，需要根据实际情况进行调整。

三、组态王通信控件的使用在组态王中，可以使用串口通信控件来实现单片机与组态王之间的通信。

控件提供了许多函数和属性，可以方便地进行串口通信。

例如，可以使用控件的Open函数打开串口，使用Read函数和Write函数进行数据的读取和写入。

四、实例：单片机控制LED灯亮灭下面是一个简单的单片机与组态王通信实例：通过单片机控制LED灯的亮灭。

该实例中使用的单片机型号为AT89C51，组态王版本为6.53。

1、硬件连接将AT89C51单片机的P1.0引脚连接到LED灯上，并将单片机的RXD 和TXD引脚分别连接到计算机的串口上。

2、编写程序在AT89C51单片机上编写程序，用于控制LED灯的亮灭。

程序如下：MOV P1.0, #1 //将P1.0引脚电平设为高电平，LED灯亮SJMP $ //无限循环，保持电平不变3、组态王组态设计在组态王中创建一个新项目，并添加一个设备，选择与AT89C51单片机进行通信的串口设备。

然后创建一个画面，添加一个按钮和指示灯，用于控制LED灯的亮灭。

4、编写组态王脚本程序在组态王中编写脚本来实现与单片机的通信。

脚本如下：Dim ledState As Integer //定义LED状态变量，初始值为0 Function OnClick() As Integer //按钮单击事件处理函数If ledState = 0 Then //如果LED状态为灭，则发送高电平信号，使LED亮起CommandManager.WriteTag("TagName", "1") //写入高电平信号ledState = 1 //修改LED状态为亮Else //如果LED状态为亮，则发送低电平信号，使LED熄灭CommandManager.WriteTag("TagName", "0") //写入低电平信号ledState = 0 //修改LED状态为灭End IfEnd Function5、调试与运行将程序编译并下载到AT89C51单片机中，然后运行组态王程序。

组态王6.55Web发布说明1组态王Web发布1.1概述组态王WEB版采用B/S结构，支持Internet网络上的任何PC机通过IE浏览器浏览工业现场的实时画面，监控各种工业数据。

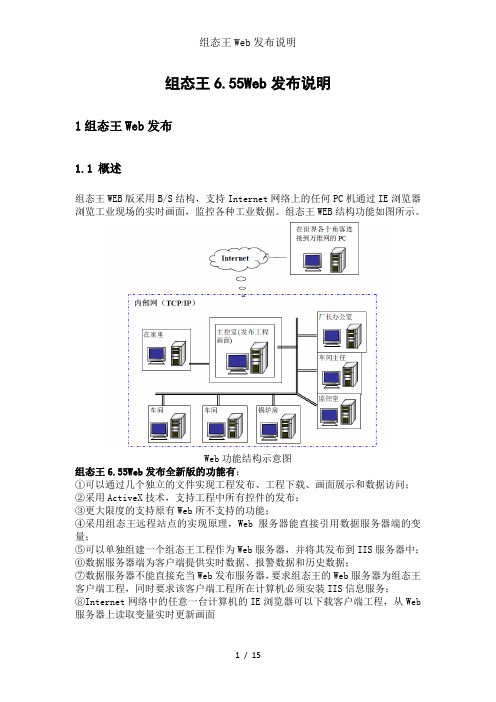

组态王WEB结构功能如图所示。

Web功能结构示意图组态王6.55Web发布全新版的功能有：①可以通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问；②采用ActiveX技术，支持工程中所有控件的发布；③更大限度的支持原有Web所不支持的功能；④采用组态王远程站点的实现原理，Web服务器能直接引用数据服务器端的变量；⑤可以单独组建一个组态王工程作为Web服务器，并将其发布到IIS服务器中；⑥数据服务器端为客户端提供实时数据、报警数据和历史数据；⑦数据服务器不能直接充当Web发布服务器，要求组态王的Web服务器为组态王客户端工程，同时要求该客户端工程所在计算机必须安装IIS信息服务；⑧Internet网络中的任意一台计算机的IE浏览器可以下载客户端工程，从Web 服务器上读取变量实时更新画面Web发布结构原理图1.2Web发布的配置为了实现Web发布，必须选择相应的组态王工程作为数据服务器，并且需要在Web服务器中单独组建一个组态王工程。

对组态王工程进行配置的时候需要注意以下两点：①Web服务器中的登录服务器、IO服务器、历史数据服务器都来自网络上的其他计算机(即数据服务器端工程)；②Web服务器中的组态王工程画面可以和数据服务器端的画面一致，但是Web服务器上的脚本和变量不能使用IO变量。

全新版的组态王Web发布需要使用三台计算机，分别作为数据服务器、Web服务器和IE浏览客户端，三台计算机的作用如下图所示。

Web发布实现全过程为了满足不同用户的需求，组态王全新版的Web发布允许用户使用一台计算机作为数据服务器和Web服务器，采用这种方式发布组态王工程时的数据服务器和Web服务器的结构关系如图12-4所示：1.3数据服务器端工程的配置⑴打开组态王工程浏览器，在工程浏览器中选择一个需要发布的工程。

组态王远程站点跨网段访问配置图解关于组态王远程站点配置步骤，相信大家都已非常熟悉，但是当遇到远程站点与服务器不在同一网段中时，即需要多做一些配置步骤。

1、前提条件要保证远程站点与服务器的IP地址，在上层路由器中
已做配置，能相互拼通；
2、在客户端电脑上，打开“计算机”，点击“映射网络驱动器”，
选择驱动器名称，再选择文件夹共享，由于网络邻居是无法显示跨网段的电脑，所以只能手动输入共享文件夹的路径，如下图，
完成后，在计算机里显示添加的网络驱动器Z盘。

在客户端的组态王工程中，选择左侧目录中的站点，然后右击，选择“新建远程站点”，
点击“读取节点配置”按钮，
选择刚刚新建的网络驱动器Z盘，点击确定，
加载远程节点成功，点击确定。

后面可以调用服务器端点位数据了。

其余配置与同网段访问配置一样。

带网口plc怎么和组态王通讯带网口的PLC是一种先进的自动化设备，它具有高效的数据通信能力，可以与计算机、监控系统等设备进行互联互通。

而组态王作为一款强大的工业软件，被广泛应用于自动化控制领域。

本文将探讨带网口PLC如何与组态王进行通讯，让读者对PLC和组态王的联接有更深入的了解。

一、了解带网口PLC的基本原理带网口的PLC是通过以太网接口实现数据通信的，它通过网络将PLC与其他设备连接起来，实现数据的实时传输和远程控制。

网口PLC具有多个通信口，可以同时与多个设备通讯，这为实现工业自动化控制系统的高效运行提供了条件。

二、组态王的基本概述组态王是一款强大的工业软件，它具有友好的界面和丰富的功能，可以实现对PLC的监控和控制。

组态王支持多种通信协议，包括Modbus、Ethernet/IP等，可以与各种设备进行通信，并实现数据的采集、传输和分析。

三、PLC与组态王的通讯设置1. 首先，在组态王的界面上，选择PLC型号和通讯口，设置好通信协议和参数，如IP地址、端口号等。

2. 然后，在PLC的编程软件中，选择相应的通信模块，设置好IP地址、端口号等参数。

确保PLC与组态王使用的通信协议一致，并且IP地址和端口号相匹配。

3. 接下来，在组态王中添加PLC设备，根据PLC型号和通讯口设置好通信参数。

点击“连接”按钮，建立PLC与组态王之间的连接。

4. 最后，通过组态王的界面，实现对PLC的监控和控制。

可以读取PLC的状态、数据等信息，并进行相应的操作和调整。

同时，组态王还提供了数据分析和报表功能，可以对PLC的运行情况进行全面的监测和分析。

四、PLC与组态王通讯的优势1. 实时监控：通过PLC与组态王的通讯，可以实时监控PLC设备的运行状态，包括设备的温度、压力、电流等参数，同时可以监测设备的报警信息，确保设备的正常运行。

2. 远程控制：通过组态王的界面，可以对PLC进行远程控制，包括设备的启停、调速、调温等操作。

组态王简明教程组态王软件的结构“组态王”是运行于Microsoft Windows 98/NT中文平台的全中文界面的组态软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行稳定可靠。

组态王具有一个集成开发环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数据库、定义外部设备等工作。

画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAK和画面运行系统TOUCHVEW来完成的。

TOUCHMAK是应用程序的开发环境。

您需要在这个环境中完成设计画面、动画连接等工作。

TOUCHMAK具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。

TOUCHVEW是“组态王”软件的实时运行环境，在TOUCHMAK中建立的图形画面只有在TOUCHVEW中才能运行。

TOUCHVEW从工业控制对象中采集数据，并记录在实时数据库中。

它还负责把数据的变化用动画的方式形象地表示出来，同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。

组态王怎样和下位机通讯“组态王”把第一台下位机看作是外部设备，在开发过程中您可以根据“设备配置向导”的提示一步步完成连接过程。

在运行期间，组态王通过驱动程序和这些外部设备交换数据，包括采集数据和发送数据/指令。

每一个驱动程序都是一个COM对象，这种方式使通讯程序和组态王构成一个完整的系统，既保证了运行系统的高效率，也使系统能够达到很大的规模。

怎样产生动画效果开发者在TOUCHMAK中制作的画面都是静态的，那么它们如何以动画方式反映工业现场的状况呢？这需要通过实时数据库，因为只有数据库中的变量才是与现场状况同步变化的。

数据库变量的变化又如何导致画面的动画效果呢？通过“动画连接”就是建立画面的图素与数据库变量的对应关系。

这样，工业现场的数据，比如温度、液面高度等，当它们发生变化时，通过驱动程序，将引起实时数据库中变量的变化，如果画面上有一个图素，比如指针，您规定了它的偏转角度与这个变量相关，您就会看到指针随工业现场数据的变化而同步偏转。

组态王与三菱Q系列PLC以太网通讯说明文档北京亚控科技发展有限公司2009年7月目录1. 连接与配置 (1)1.1 三菱编程软件的通讯设置 (1)1.2 配置以太网参数 (7)2. 组态王配置 (9)2.1 定义设备 (9)2.2 连接变量 (10)1. 连接与配置1.1 三菱编程软件的通讯设置1）首先建立一个工程，如下图所示：2）双击“网络参数”。

3）选择“MESECNET/以太网”。

如下图：设置如下图：4）设置“操作设置”项：设置PLC IP。

PLC的IP地址点击结束设置完成。

5）在计算机的网络邻居里指定计算机的IP：PC机的IP地址6）设置“开放设置”项：设置计算机的IP，端口，PLC的端口。

PLC的端口号PC机的IP地址PC机的端口号备注：计算机的端口号最好使用700以后的端口。

查询PC机端口占用情况的DOS命令：Netstat –aNetstat –an7）设置完上述参数以后用串口编程电缆把参数下载的PLC中。

选择在线 --> PLC写入下传PLC程序参数。

同时也可以编写PLC测试程序一同下载到PLC中。

备注：到M0为1时YO为1，M0为0时Y0为0。

如果在下载的过程中提示无法下载请在“在线”，“传输设置”里配置串口通讯参数具体方法：点击“串行USB”。

再点击“CPU模块”。

再点击“不指定其他站”。

最后点击“确认”即可。

这样就可以把配置的参数下载到PLC中。

备注：下载成功后将PLC断电重新启动，如果不重新启动在测试下一步配置以太网参数时无法连接到PLC。

1.2 配置以太网参数选择在线 --> 传输设置，如下图：双击以太网板，弹出如下图：双击以太网模块图标：点击“其他站（同一网络）”。

点击”以太网”。

物理连接：当通过HUB的方式PC机与PLC连接时用普通的网线即可。

如果是PC机与PLC直接连接通讯请使用直连网线连接。

测试时是通过以太网的方式测试而不是通过串口。

最后点击“通讯测试”。

组态王使用常遇到问题组态王使用常遇到问题1 关于Microsoft Date and Time Picker控件，我按你说的做。
