机件的表达方法一、机件表达方法的重要性。
1.1 机件就像一个个独特的小世界,它们有着自己复杂的结构和功能。
要想让别人了解这些机件,就好比要把一个神秘的宝藏展示给大家看,表达方法那可太重要了。
如果表达不清楚,就像把宝藏藏在重重迷雾里,别人怎么也找不到路。
比如说在一个大型机械厂里,各种机件是生产的关键,如果工人师傅们不能清楚地知道机件的构造,那生产就会乱成一锅粥,这就像盲人摸象,各执一词,最后啥也干不成。
1.2 从设计角度看,良好的机件表达方法是设计师和工程师之间的“通用语言”。
设计师就像厨师,把自己对机件的构想当成一道美食的菜谱,得通过表达方法准确地传达给工程师这个“大厨助手”。
要是表达方法不行,那做出来的机件可能就不是设计师想要的“美味佳肴”,而是一道“黑暗料理”。
二、常见的机件表达方法。
2.1 视图表达法。
这就像是给机件拍照片,从不同的角度把机件的形状展现出来。
有主视图、俯视图、左视图等等。
主视图是机件的“正面照”,能让我们一眼看到机件的主要轮廓和特征。
俯视图呢,就像是从机件的头顶上往下看的“鸟瞰图”,能看到机件的顶部形状和一些布局。
左视图则是机件的“侧面像”。
这几个视图相互配合,就像一个侦探小组,各个角度去调查机件这个“疑犯”,从而把机件的全貌展现出来。
就好比看一个复杂的魔方,只看一面可不行,得从各个面看才能知道它的真实模样。
2.2 剖视图表达法。
有时候机件内部结构复杂得像个迷宫,视图表达法就有点力不从心了。
这时候剖视图就该上场了,它就像一把手术刀,把机件切开,让我们能看到内部的结构。
比如说一个有复杂内部管道的机件,剖视图就可以把那些隐藏在里面的管道结构暴露出来,让我们清楚地知道它们是怎么连接、怎么布局的。
这就如同打开一个神秘的宝盒,看到里面珍贵的宝物一样。
2.3 局部放大图表达法。
当机件上有一些细小的部分,就像芝麻里的针尖一样小却又很关键的时候,局部放大图就派上用场了。
这就好比我们用放大镜去看那些小细节,把这些容易被忽略的部分放大展示出来。
一、基本视图和其他视图教学过程:1、课前复习提问:三视图的“三等”关系与方位关系。

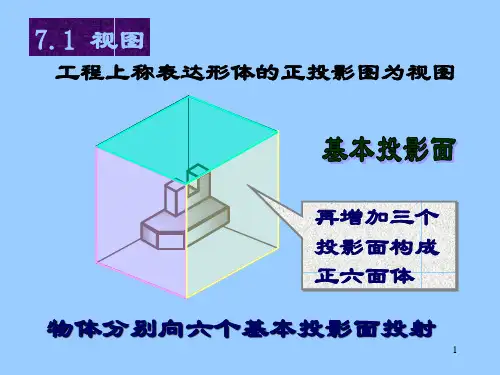

2、讲授新课:六个基本视图当机件的外形复杂时,为了清晰地表示出它们的上、下、左、右、前、后的不同形状,根据实际需要,除了已学的三个视图外,还可再加三个视图。
就得到六个视图,这六个视图是向基本投影面投影得到的视图,称为基本视图。
如下图。
尺寸关系:六个基本视图的尺寸仍符合“三等”关系:主视图、俯视图、仰视图长对正;主视图、左视图、右视图、后视图高平齐;左视图、右视图、俯视图、仰视图宽相等。
方位关系:(见上图)围绕主视图配置的视图,靠近主视图的一面均为后面。
其他视图:1、局部视图定义:将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法:在图上方,标出“╳”向(其中“╳”为大写字母)并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近,并直接保持投影关系。
也可画在图纸内的其他地方,当表示投影方向的箭头标注在不同的视图上时,同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时,则波浪线可省略。
2、斜视图:定义:机件向不平行任何基本投影面的平面进行投影所得的视图。
画法:只画出机件倾斜部分的真形,其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的,且外轮廓线又成封闭时,波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画,标注为“╳向旋转”。
3、旋转视图定义:当机件某一部分的结构是倾斜的而该部分又具有回转轴线时,可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用:用于表达机件具有回转轴线的倾斜部分的外形。
(1)(2)教学过程:复习提问:剖视图的概念。
金属材料剖切符号的画法。
讲授新课:常见的几种剖视图按剖切范围分类,可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图(1)定义:用剖切平面完全剖开机件所得的剖视图。
第6章机件的各种表达方法本章提要本章介绍机件常用的各种表达方法,如基本视图、局部视图、斜视图的画法;剖视图的画法;断面图的画法;局部放大图以及简化画法、规定画法;第三角画法等。
实际生产中对机械图样的要求,一是要看图方便,二是在完整清晰地表达各部分形状的前提下力求制图简便。
对于实际生产中形状复杂的机件,若仅用前述的三视图往往不能清晰地表达它们的结构和形状。
为此,本章主要介绍国家标准《技术制图》、《机械制图》中的“图样画法”规定的视图(GB/T17451-1998、GB4458.1-2002)、剖视、断面(GB/T17452~17453-1998、GB/T4458.6-2002)、局部放大、简化画法(GB/T16675.1-1996)和其它规定画法等。
6.1视图视图主要是用于表达机件外部结构和形状的图形。
一般只画出机件的可见部分,必要时图6-1 基本视图多虚线,影响图形的清晰程度和增加标注尺寸的困难。
因此,增加了一个右视图,就能完整和比较清楚地表达这个阀体了。
在画基本视图时,用粗实线表示可见的轮廓线,用虚线表示不可见的轮廓线。
必要时,虚线可以省略。
图6-4为了清楚表达这个阀体的内腔结构以及孔的情况,在主视图中仍需画也虚线,而在俯、左、右视图中的虚线可以省略。
局部地表达机件的外形。
如图6-5所示的机件。
选定主视图后,已把机件基本形状表达出来,视图来表达。
图6-5 局部视图机件向不平行于基本投影面的平面投射所得到的图形,称作斜视图。
它常用于表达机件上倾斜部分的外形。
如图6-7中的A斜视图。
图6-7 斜视图画斜视图时应注意下列几点:1、表示斜视图投影方向的箭头应垂直于倾斜的投影面,并注上相应的字母,(如图6-7中的A),注意字母一律按水平方向书写;2、斜视图一般配置在箭头所指的投影方向上,并在其上标注“×”,如图6-7中的A,必要时也可配置在其它位置;3、在不会引起误解时,允许将斜视图旋转配置,标注形式为“×”,表示该斜视图名称和大写拉丁字母应靠近旋转符号的箭头端,如图6-7所示。
