管道支墩的设置条件

蒸汽管道地埋支墩是蒸汽管道系统中的重要组成部分，用于支撑和固定管道，确保管道的稳定和安全。

以下是一些关于蒸汽管道地埋支墩的信息：
结构和设计：蒸汽管道地埋支墩通常由钢筋混凝土或钢结构制成，具有足够的强度和稳定性，以承受管道的重量和运行时产生的应力。

其设计需要考虑地质条件、管道规格、运行压力等因素。

安装和施工：在安装蒸汽管道地埋支墩时，需要进行准确的测量和定位，确保支墩的位置和高度符合设计要求。

施工过程中需要注意支墩与管道的连接方式，确保连接牢固，防止泄漏。

维护和检修：蒸汽管道地埋支墩需要定期进行检查和维护，以确保其完好和稳定。

对于损坏或老化的支墩，需要及时进行维修或更换，以防止对管道系统造成不良影响。

总之，蒸汽管道地埋支墩在蒸汽管道系统中发挥着重要作用，其设计、安装和维护都需要严格按照相关标准和规范进行。

屋面消防管道支墩做法我跟你说啊，屋面消防管道支墩这事儿，我一开始真的是一头雾水。

我第一次做的时候，就光想着把墩子给堆起来就行了。

我就随便找了些砖头，用水泥砂浆一砌，觉得这就大功告成了。

可是呢，过不了多久就出问题了。

因为我没有考虑到屋面的结构承载，还有消防管道的重量分布。

那个支墩开始有裂缝，吓得我赶紧重新研究这个事儿。

然后我就开始正儿八经研究了。

我先是仔细看了看屋面的情况，就像打量一个人的身体状况一样。

观察哪里比较结实，能承受更大的重量。

这就好比你要在一个地方放一个很重的东西，得先找个好放的地方。

我做支墩的时候，基础特别重要。

我就把基础那块地方清理得干干净净，不能有沙粒啊，杂物啥的。

就跟你做饭得把锅洗干净一样，如果基础弄不好，这个支墩肯定不牢固。

我先用混凝土把基础给做了一下，混凝土的比例我可是琢磨了好久。

就像你做蛋糕得拿捏好面粉、鸡蛋和糖的比例一样，混凝土水多了太稀，少了又不凝结。

我试过很多次，大概是按照一袋水泥配几铲子沙子和石子的比例来做，然后再加入适量的水，搅拌得匀匀的，倒在基础部位，用工具把它弄平整。

再就是砌砖的时候，砖得一块一块砌整齐。

我第一次的时候砌得歪歪扭扭的，这次我就学聪明了。

每个砖的缝隙我都保持差不多大小，用的水泥砂浆也要稍微湿一点，但又不能太稀。

我就把水泥砂浆比作胶水，它得把砖头紧紧粘在一起才行。

边砌我还边用水平仪看，得保证这个支墩是垂直的，如果歪了的话，消防管道放上去就不稳啊。

中间还有一个事儿我差点忽略了，就是支墩与屋面的连接。

我不知道怎么让它俩结合得更好。

后来我想了个办法，在做支墩底部的时候，我把屋面凿了一些小坑，这样让支墩底部的混凝土能灌到这些小坑里，就像根扎在土里一样，跟屋面紧紧连在一起了。

不过这部分我也不是很确定是不是最好的做法，但是目前来看，效果还不错。

对了，还有一点很重要，支墩的大小和高度得根据消防管道的管径、重量还有屋面情况去调整。

如果管道很粗很重，支墩就得做得大一点、高一点，要不然就没法很好地支撑管道。

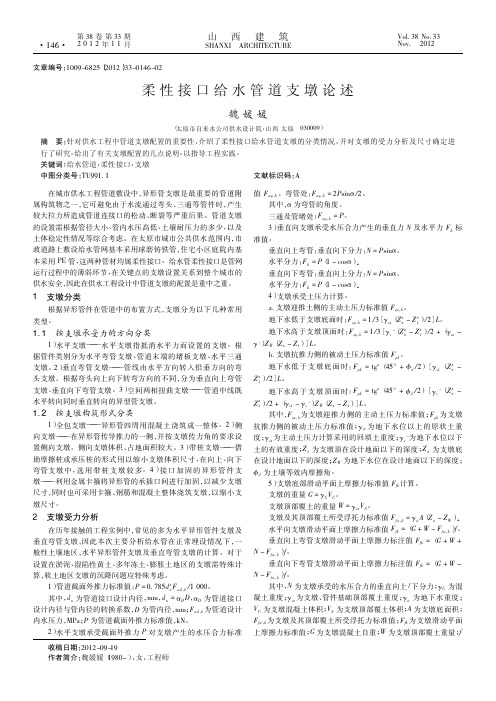

《柔性接口给水管道支墩》（10S505国标图集）简介赵彤王为陈曦（中国市政工程东北设计研究总院长春130021）（China Northeast Municipal Engineering Design and Research Institute，Changchun 130021）[摘要] 本文简要介绍《柔性接口给水管道支墩》国家建筑标准图集10S505的编写过程、主要内容、适用范围、选用说明、修编过程中重点讨论的问题，同时论述了本图集未列入水平叉管、管道变径等特殊支墩的原因，并提出了相应概念设计。

[关键词]柔性接口管道支墩土壤等效内摩擦角地下水水平叉管管道变径ABSTRACT：This article introduces the 《Buttress for Flexible interface of water supply pipeline》10S505 national standard drawings in the area of preparation process, main content, scope, selection description, key issues discussed on the process of revising, while discusses the reasons that the level fork tube, reducing pipeline and other special buttress are not included in the standard drawings , and put forward the corresponding conceptual design.KEYWORDS：Flexible interface Pipeline buttress Equivalent angle of internal friction of soil Groundwater The level fork tube Reducing pipeline1前言柔性接口给水管道支墩在给水排水管道工程中应用广泛，但其计算过程复杂，工程设计人员往往需要花费大量时间进行支墩的设计。

管道支墩的施工(混凝土、模板、钢筋)1钢筋钢筋由设在现场的钢筋加工车间统一加工生产，根据施工区段及车间位置就近生产，钢筋加工厂接长采用闪光对焊；钢筋水平运输用汽车；现场的钢筋连接根据品种、规格分别采用：钢筋绑扎的准备工作：(1)核对半成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

(2)准备绑扎铁丝及绑扎工具。

钢筋绑扎的铁丝可采用20~22号铁丝或镀锌铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

(3)准备控制混凝土保护层用的水泥砂浆垫块。

水泥砂浆的厚度应等于保护层的厚度,垫块尺寸当保护层厚度等于或小于20mm时为30mmX30mπι,大于20mm时为50mmX50mmo钢筋绑扎：钢筋绑扎之前，要进行详细的定位放线，测放出柱子位置线、地梁及柱基边线。

钢筋绑扎工艺流程：下层钢筋绑扎一上层钢筋绑扎。

2模板工程为保证结构的混凝土施工质量，模板采用组合钢模板。

支撑架采用扣件式钢管架。

模板的投入量根据以上方案及设计图纸确定，其施工顺序按施工总体进度和每区段进度计划。

※准备工作(1)材料准备a、定型钢模d、支撑系统：柱箍、钢管和扣件、木方等。

(2)机具准备a、水准尺、线、线锤、钢卷尺、水准线、经纬仪、墨斗和操作人员的工具及配合模板安装的起重机械。

b、模板设计准备c、根据工程结构形式和特点及施工难度及现场条件，结较复杂的节点模板进行设计和绘图。

d、模板预制拼装准备e、对进场的模板，凡是使用过的模板应进行垃圾清理，拽出变形的模板或有孔洞的模板进行修理和调直，涂刷胶模剂。

f、定型组合钢模板，可按模板设计图预先进行拼装，拼装完毕后分规格进行堆放，根据现场场地条件也可在作业面上直接安装模板。

（3）支撑系统准备钢管扣件应清洗垃圾加油润滑，确保扣件能扣紧钢管，弯曲变形钢管要进行调直。

（4）弹线、找平准备a、清扫基层弹出轴线和模板边线及水平控制标高线，模板底口应做水泥砂浆找平层或其它适宜的找平措施（如镶木条）。

埋地压力给水管道水平支墩设计计算支墩是给水管道系统中最重要的部件之一，它们的设计必须满足足够的强度，使给水管道的安全性和可靠性得到保证。

考虑到实际情况，支墩的给水管道一般是埋在地面，且通常遭受地下水压力的影响。

因此，支墩的设计应该考虑到埋地压力，确保设计的支墩能够处理压力，从而保证整个给水管道系统的稳定和可靠性。

在计算埋地压力给水管道水平支墩的设计时，首先要考虑的是地下水压力的作用方式和大小。

受到埋地压力的影响，支墩的设计一般采用三种方法：弹性支撑、地基深度和桩的设计。

考虑到支墩上部的压力分布特点，在设计给水管道水平支墩时，应注意以下几点：（1）确定本次设计所需要考虑的各种因素，并综合考虑支墩的容许应力、变形量、埋深等参数。

（2）计算支撑面积，以确定支墩土层承受压力的位置，以便设计支墩的深度。

（3）计算支墩的安装深度，根据受地压力的特点，采用最佳的尺寸。

（4）确定支墩的类型，根据地下水压力的大小，选择适当的支墩类型。

（5）确定支墩材料，根据压力的大小，选择适当的支墩材料。

（6）计算支墩的抗压强度，采用有限元法计算支墩的受压应力、变形和刚度，以确保支墩的设计能够满足要求。

（7）确定施工方案，根据支墩材料、型号、尺寸以及工程地质条件，形成完整的施工方案，以保证工程的施工质量。

以上就是埋地压力给水管道水平支墩的设计计算的基本步骤，此外还应考虑支墩端部的抗剪加固措施和支墩的导热性能问题。

如果受地下水压力影响较大，则需要采用土支护系统，以增加支墩的抗压强度和可靠性。

因此，给水管道水平支墩的设计是一个系统工程，必须综合考虑各种因素，确保整个给水管道系统的可靠性和安全性。

在设计和施工中，应当特别注意支墩受地下水压力的影响，以确保满足抗压要求，为改善城市给水建设服务。

过河架管支墩的排水管道方案一.工程和地质概况xxxxxxx号路k2+520.451、43#路道口、45#路道口、47#号路道口、49#路道口分别有管道通过规划河道。

该地区地质主要是河滩地,地层由，上到下依次为壤土层，土层厚度较小，下层为粉细砂层，土层厚度较深。

二.施工前准备1、施工前，应对开槽范围的地上、地下障碍物进行核查，逐项清查障碍物构造情况，以及与管网工程的相对位置关系。

2、按设计规划进行放线，按放坡系数1: 1.25确定每段开挖宽度。

3、土方开挖前，先测量放线，测设高程，在挖掘土方施工过程中，应进行中线、槽断面、高程的校核。

三.筑岛因河中有水无法施工，故根据河床内具体情况，先测量河底宽度、河水流量及相关规定，于河底先清底，筑岛至河床3/4处，于起点处挖一深坑集水，用水泵抽.水。

待集水坑内水抽干后，清理淤泥、放线，并用潜水泵随时抽水，并保证无积水情况下开槽。

四.沟槽开挖地下水埋深浅且存在流沙，进行沟槽深开挖的难度比较大，采用两边坡各打两排木桩夹沙袋进行支护，木桩间距为60cm，由于施工场地的限制，降水采用集水坑集中抽水。

采用两台挖掘机相配合进行沟槽开挖，一台挖掘机负责开挖上部土方，另一台挖掘机则停在旁边，负责槽底开挖，修整边坡及清理未达到开挖高程的槽段，并将土方移除第一台挖掘机的工作面，这样可大大加快施工进度，在沟槽旁边堆叠土埂，以防止堆土中的渗出水冲毁沟槽边坡。

五.基础处理和管道铺设在挖好的管沟底部，采用混凝土泵车浇筑管道基础，当槽底出现淤泥或软基时，先用挖掘机将淤泥或软基挖出，然后回填入碎石或毛石，再用挖掘机斗将碎石或毛石压实。

基础处理要分段开挖处理并及时。

在混凝土强度达到要求后，采用吊车进行管道安装。

安装完毕并合格后进行混凝土包封处理。

六，沟槽回填本工程在沟槽回填时要撤走部分抽水设备，工程的回填料为原沟槽开挖出的粉砂料，由于地下水位较高，采用水淹法和机械设备相结合进行压实。

《柔性接口给水管道支墩》（10S505国标图集）简介 赵彤王为陈曦 （中国市政工程东北设计研究总院 长春130021） （China NOrtheaSt MUniCiPal Engineering DeSign and ReSearCh Institute, ChangChUn 130021） ［摘要］本文简要介绍《柔性接口给水管道支墩》国家建筑标准图集10S505的编写过程、 主要内容、适用范围、选用说明、修编过程中重点讨论的问题，同时论述了本图集未列入水 平叉管、管道变径等特殊支墩的原因，并提岀了相应概念设讣。 ［关键词］柔性接口管道支墩上攘等效内摩擦角地下水水平叉管管道变径 ABSTRACT: TIUS article introdUCeS the ^BUttreSS for FIeXibIe interface Of Water SUPply pipeline》IOS505 national Standard

ChaWingS in the area Of PreParatiOn PrOCeSSt main Contentt scope, SeIeCtiOn description, key issues discussed On the PrOCeSS Of revising, WhHe discusses the reasons that the IeVel fork tube. KeClUCing PiPeIine Und Other special buttress are not included in the StanClard drawings, and PHt forward the COneSPOndinfi COnCePtUal design. KEYWORDS： FleXibIe interface PiPeline buttress Equivalent CmgIe Of inteπιal fπction OfSOil GrOImdWater The Ievel fork

直埋管道固定墩设置探究1概述当管道因温度变化发生热胀冷缩是，若管线受到约束，管线内便产生热应力。

为保护管道与管接头、管道弯头、及其他一些附件正常安全工作，就必须在管道上设置固定墩以限制管段的位移在允许的范围之内。

管道固定墩计算结果通常非常惊人，管线固定墩的推力动辄几十吨，固定墩的尺寸也到了数米的程度。

如此巨大的固定墩消耗了相当多的混凝土，并且增加了巨大的施工难度。

如何的计算固定墩的实际所需推力，并减少固定墩的尺寸及安装空间，无疑是一个需要探讨的课题。

2工程实例在直罗 ~富县原油插输工程中，输油管道规格为Φ163×5.（66.3）PSL2 B级钢管，40mm 厚泡沫黄夹克保温，总长度 92.88km，沿线多为山地、河谷等。

管道共设有 80 余个固定墩，分别设于管道出土段、穿跨越等处。

管道运行温度为60℃，安装温度为20℃，温差为 40℃。

固定墩设计推力为 5t，单个固定墩尺寸为 1.4m×1.5m×1.2m，消耗混凝土约 2.5m3。

通常，固定墩的计算公式为：N=FEαΔT式中F——管壁截面积（m2）；E——管材弹性模量（ Pa），一般取 2.06 ×1011Pa；α——管材线膨胀系数（ cm/cm·℃），钢管为 1.2 ×10-5/℃；T——安装温度和运行温度差（℃）。

此计算结果仅考虑限制管线变形产生的应力，论计算推力很大。

一般对固定支墩的推力为公式计算值乘一个折减系数。

折减系数取 1/2～1/3。

直罗 ~富县原油插输工程中，管道最高运行温度为60℃，安装温度为20℃，计算推力为 30t。

实际需要的推力可能要远小于计算推力，是因为：（1）固定支墩不能绝对固定，稍有位移将使推力减小。

（2）埋地弯头或管道的出土段的弯头处都有土壤反力的作用，它与推力方向相反，因此使推力减小。

土壤对弯头的推力与弯头位移、土壤性质和夯实程度等有关，难以精确计算。
