MGS4060
双进双出筒式磨煤机及其辅助设备的
系统设计说明、控制联锁要求和控制导则
No：1 一、MGS4060双进双出磨煤机典型数据
1. 技术性能参数
机器出力：（HGI=50，H2O=8%，75%通过200目） 60t/h
筒体有效直径：Ф3950mm
筒体有效长度：6140mm
筒体转速：16.6r/min
筒体有效容积：75.2m3
最大装球量：77t
密封风流量：4000kg/h
2. MGS4060磨煤机传动组合典型数据
磨煤机转速：16.6r/min
小齿轮轴转速：125r/min
磨煤机电动机转速：985r/min
3. MGS4060磨煤机润滑部件典型数据
油箱装载量：总装载量： 1250 l
有效装载量： 900 l
油 流 量：用于喷淋轴颈： 63 l/min
用于轴承的静压润滑： 2×2.5 l/min
最高压力： 低压回路： 0.63 MPa
用于轴承静压润滑的高压回路 31.5 MPa
使用压力： 低压回路： 0.4 MPa
用于轴承静压润滑的高压回路 25 MPa
大齿轮的润滑：润滑油消耗量
空转试验期间：1.22kg/h
ZGM95G磨煤机使用和维护说明书 新疆和丰电厂工程
1
ZGM95G型中速辊式磨煤机
使用和维护说明书
新疆和丰电厂工程
2010-11
ZGM95G磨煤机使用和维护说明书 新疆和丰电厂工程
2
前 言 .................................................................................................................................................. 3
第一篇 ...................................................................................................................................................... 4
磨煤机使用和操作说明 .......................................................................................................................... 4
1. 代号和技术数据 .......................................................................................................................... 5
2. 工作原理 ...................................................................................................................................... 6

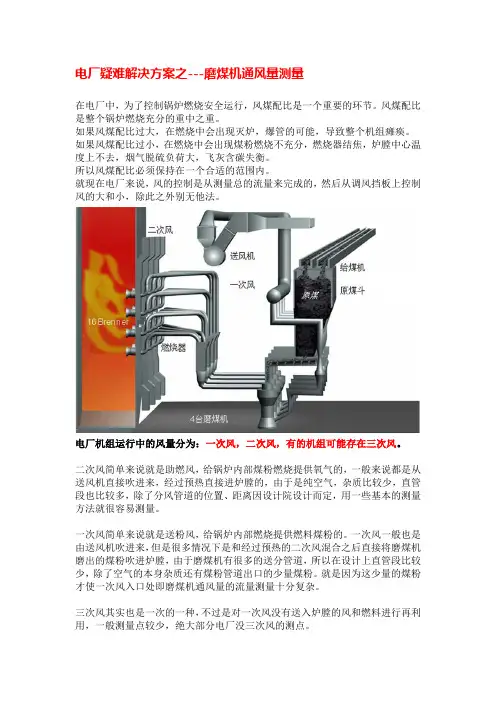

电厂疑难解决方案之---磨煤机通风量测量
在电厂中，为了控制锅炉燃烧安全运行，风煤配比是一个重要的环节。风煤配比是整个锅炉燃烧充分的重中之重。
如果风煤配比过大，在燃烧中会出现灭炉，爆管的可能，导致整个机组瘫痪。
如果风煤配比过小，在燃烧中会出现煤粉燃烧不充分，燃烧器结焦，炉膛中心温度上不去，烟气脱硫负荷大，飞灰含碳失衡。
所以风煤配比必须保持在一个合适的范围内。
就现在电厂来说，风的控制是从测量总的流量来完成的，然后从调风挡板上控制风的大和小，除此之外别无他法。
电厂机组运行中的风量分为：一次风，二次风，有的机组可能存在三次风。
二次风简单来说就是助燃风，给锅炉内部煤粉燃烧提供氧气的，一般来说都是从送风机直接吹进来，经过预热直接进炉膛的，由于是纯空气，杂质比较少，直管段也比较多，除了分风管道的位置、距离因设计院设计而定，用一些基本的测量方法就很容易测量。
一次风简单来说就是送粉风，给锅炉内部燃烧提供燃料煤粉的。一次风一般也是由送风机吹进来，但是很多情况下是和经过预热的二次风混合之后直接将磨煤机磨出的煤粉吹进炉膛，由于磨煤机有很多的送分管道，所以在设计上直管段比较少，除了空气的本身杂质还有煤粉管道出口的少量煤粉。就是因为这少量的煤粉才使一次风入口处即磨煤机通风量的流量测量十分复杂。
三次风其实也是一次的一种，不过是对一次风没有送入炉膛的风和燃料进行再利用，一般测量点较少，绝大部分电厂没三次风的测点。
我先介绍下现在流量测量的检测方式，现在对流量测量的三种方式：
1.差压法
最常用的就是皮托管。皮托管的构造如图，头部为半球形，后为一双层套管。测速时头部对准来流，头部中心处小孔（总压孔）感受来流总压p0，经内管传送至压力计。头部后约3～8D处的外套管壁上均匀地开有一排孔（静压孔），感受来流静压p，经外套管也传至压力计。对于不可压缩流动，根据伯努利方程和能量方程可求出气流马赫数，进而再求速度。但在超声速流动中，皮托管头部出现离体激波，总压孔感受的是波后总压，来流静压也难以测准，因而皮托管不再适用。总压孔有一定面积，它所感受的是驻点附近的平均压强，略低于总压，静压孔感受的静压也有一定误差，其他如制造、安装也会有误差，故测算流速时应加一个修正系数ζ。ζ值一般在0.98～1.05范围内 ，在已知速度之气流中校正或经标准皮托管校正而确定。皮托管结构简单，使用方便，用途很广。而现在大部分电厂用的就是由皮托管改造过来的巴类产品，有阿牛巴，威力巴，文丘里等产品，基本原理都是从感压点得到动压，在减去原来测量的静压，从压差值计算流速，流量。
3421-26
使 用 说 明 书
产品名称 MGS4360 双进双出磨煤机
图样代号 C210500.00 SM
生产编号 M121290
XX重型机械集团有限责任公司
XXXX
3421-29
文 件 名 称 使 用 说 明 书 代 号 C210500.00
产 品 名 称 MGS4360双进双出磨煤机 共 4 页 第 1 页
1、机器的用途
双进双出磨煤机用于煤粉磨制，是直吹式制粉系统的主体设备，它主要配套于大型火力发电厂的锅炉岛，也可用于化工、建材和磷矿等部门作为制粉的设备。
2、机器规格与性能
MGS4360双进双出筒式磨煤机性能参数见下表：
技 术 性 能 参 数 表
序号 名 称 单 位 数 据
1 机器出力（HGI=50，H2O=8%，75%通过200目） t/h 70
2 筒体有效内径 mm 4250
3 筒体有效长度 mm 6140
4 筒体转速 r/min 16
5 筒体有效容积 m3 87.1
6 最大装球量 t 89
7 密封风流量 kg/h 4000
8 分离器直径 mm 3200
9
大小齿轮传动参数 模数 mm 26
大齿轮齿数 226
小齿轮齿数 26
10 减速机 中心距 mm 1000
传动比 7.099
11 电动机 型号 功率（kW） 电压（V） 转速（ r/min）
YTMS710-6 1700 6000 993
3、机器外形图
双进双出钢球磨煤机机器外形图如图所示。
主 任 工 程 师 王奎民 主 任 设 计 师 2007 年5月 25日
总 4 页 第 2 页
3421-30
产 品 名 称 MGS4360双进双出磨煤机 代 号 C210500.00
共 3 页 第 2 页
4、结构特征与工作原理
双进双出磨煤机由磨机筒体、螺旋输送装置、静压主轴承、密封风装置、混料箱、分离器、大小齿轮主传动系统，主轴承润滑系统，大齿轮喷射润滑系统，压差和噪声测料位系统和慢速传动系统等组成，并与给煤机相连接。同时还配以加球装置，煤粉截止阀，隔音罩等辅助装置。
