二极管包络检波电路的仿真分析

未知驱动探索，专注成就专业

1

二极管包络检波

什么是二极管包络检波？

二极管包络检波是一种电子信号检测技术，通过使用二极管进行信号检测和转换。它的原理是利用二极管的非线性特性，将输入信号的包络提取出来，从而实现信号的检测和解调。

二极管包络检波的原理

二极管包络检波利用二极管的非线性特性进行信号检测。在二极管正向偏置工作时，当输入信号的幅值大于二极管的阈值电压时，二极管处于导通状态，电流通过。当输入信号的幅值小于阈值电压时，二极管处于截止状态，电流不通过。因为二极管导通时呈现低阻抗，截止时呈现高阻抗，所以可以利用这一特点来进行信号的包络检测。

具体来说，二极管包络检波的实现过程如下：

1. 输入信号经过一个 RC 电路滤波，去除高频噪声和幅度变化较快的信号成分；

2. 过滤后的信号经过一个放大器放大，以增大二极管的工作点变化范围； 未知驱动探索，专注成就专业

2

3. 放大后的信号通过一个二极管进行检测，提取信号的低频包络；

4. 检波后得到的包络信号通过滤波电路进行重构，去除高频噪声和直流偏置；

5. 最后得到的包络信号通过输出电路输出。

二极管包络检波的优点

二极管包络检波具有以下优点：

1. 简单且成本低廉：二极管包络检波电路结构简单，只需要一个二极管和几个常用的电子元器件，成本低廉。

2. 动态范围宽：利用二极管的非线性特性，可以在较大范围内实现信号的包络检测。

3. 适用范围广：二极管包络检波可以用于多种类型的信号检测，包括模拟信号和数字信号。

二极管包络检波的应用

由于二极管包络检波具有以上优点，因此在实际应用中得到了广泛应用。以下是一些常见的应用场景： 未知驱动探索，专注成就专业

3

1. 通信系统中的信号检测和解调：二极管包络检波可以用于信号的解调和解调，例如在收音机中用于解调调频信号。

2. 无线通信系统中的能量检测：二极管包络检波可以用于检测无线通信系统中的信号能量，例如用于判断信号的强度和质量。

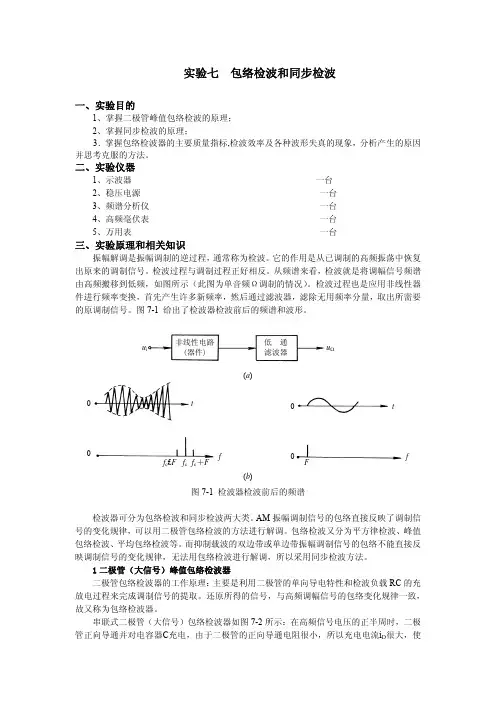

实验七 包络检波和同步检波

一、实验目的

1、掌握二极管峰值包络检波的原理；

2、掌握同步检波的原理； 3．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。 二、实验仪器

1、示波器 一台

2、稳压电源 一台

3、频谱分析仪 一台

4、高频毫伏表 一台

5、万用表 一台

三、实验原理和相关知识

振幅解调是振幅调制的逆过程，通常称为检波。它的作用是从已调制的高频振荡中恢复

出原来的调制信号。检波过程与调制过程正好相反。从频谱来看，检波就是将调幅信号频谱

由高频搬移到低频，如图所示（此图为单音频Ω调制的情况）。检波过程也是应用非线性器

件进行频率变换，首先产生许多新频率，然后通过滤波器，滤除无用频率分量，取出所需要

的原调制信号。图7-1 给出了检波器检波前后的频谱和波形。

ui非线性电路(器件)低通滤波器uΩ

0

0ftt

f00

F(a)

(b)fc＋Ffcfc£F

图7-1 检波器检波前后的频谱

检波器可分为包络检波和同步检波两大类。AM振幅调制信号的包络直接反映了调制信

号的变化规律，可以用二极管包络检波的方法进行解调。包络检波又分为平方律检波、峰值

包络检波、平均包络检波等。而抑制载波的双边带或单边带振幅调制信号的包络不能直接反

映调制信号的变化规律，无法用包络检波进行解调，所以采用同步检波方法。

1二极管（大信号）峰值包络检波器

二极管包络检波器的工作原理：主要是利用二极管的单向导电特性和检波负载RC的充

放电过程来完成调制信号的提取。还原所得的信号，与高频调幅信号的包络变化规律一致，

故又称为包络检波器。

串联式二极管（大信号）包络检波器如图7-2所示：在高频信号电压的正半周时，二极

管正向导通并对电容器C充电，由于二极管的正向导通电阻很小，所以充电电流iD很大，使电容器上的电压VC很快就接近高频电压的峰值。充电电流的方向如图7-2（a）图中所示。

图7-2 大信号峰值包络检波器的原理 这个电压建立后通过信号源电路，又反向地加到二极管D的两端。这时二极管导通与否，由电容器C上的电压VC和输入信号电压Vi共同决定,当高频信号的瞬时值小于VC时，二极管处于反向偏置，管子截止，电容器就会通过负载电阻R放电。由于放电时间常数RC远大于调频电压的周期，故放电很慢。当电容器上的电压下降不多时，调频信号第二个正半周的电压又超过二极管上的负压，使二极管又导通。如图7-1（b）中的tl至t2的时间为二极管导通的时间，在此时间内又对电容器充电，电容器的电压又迅速接近第二个高频电压的最大值。在图7-2（b）中的t2至t3时间为二极管截止的时间，在此时间内电容器又通过负载电阻R放电。

1 实验一 二级管电路仿真实验

1、电路图如图1-1所示，二极管型号为D1N4002，输入信号为 tv10002sin16

1mV。

（1） 进行静态工作点的仿真。

（2） 仿真二极管电压及电流的波形。

0V1

D1

D1N4002R

4kC1

100u

V2

6V

图1-1

2、 如图1-2为二极管组成的桥式整流电路，输入信号源为正弦波信号源（幅度为50V，频

率为50Hz），通过仿真，观察交流电源信号和

LR两端电压的波形。

0D1

D1N914

D3

D1N914D2

D1N914

D4

D1N914Vs

RL

1k

图1-2

3、电路如图1-3（a）所示。

（1）作出电压传输特性曲线)(

IOvfv。

（2）已知输入信号

Iv的波形如图1-3（b）所示（折线波），观察输出信号的波形。 2

0VOD1

D1N4002R1

200

R2

200

V15VVi

图1-3（a）

Time0s2ms4ms6ms8ms10ms

V(Vi:+)0V5V10V

图1-3（b）

4、电路如图1-4所示，稳压二极管的参数已知：model D1N750 D(Is=880.5E-18 Rs=.25

Ikf=0 N=1 Xti=3 Eg=1.11 Cjo=175p M=.5516 Vj=.75 Fc=.5 Isr=1.859n Nr=2 Bv=4.7

Ibv=20.245m Nbv=1.6989 Ibvl=1.9556m Nbvl=14.976 Tbv1=-21.277u) Motorola pid=1N750

case=DO-35 89-9-18 gjg Vz = 4.7 @ 20mA, Zz = 300 @ 1mA, Zz = 12.5 @ 5mA, Zz =2.6 @

20mA。

（1） 输入信号为tv

s502sin10时，观察稳压二极管的电流在最大值与最小值之间，

并仿真负载两端的电压。

（2） 改变电源电压为tv

s502sin7，使稳压二极管的电流小于最小电流时，再观察负

第 1 页 共 2 页 二极管包络检波

（原创实用版）

目录

1.二极管包络检波的概述

2.二极管包络检波的原理

3.二极管包络检波的优缺点

4.二极管包络检波的应用实例

5.二极管包络检波的失真问题及解决方法

正文

一、二极管包络检波的概述

二极管包络检波是一种常见的检波方法，主要用于从高频调幅信号中提取原调制信号。它通过二极管将输入信号的负半周进行削平，从而得到原信号的包络。二极管包络检波具有检波效率高、失真小、输入电阻较高等优点，但也存在一些缺陷，如底部切割失真、对角切割失真等。

二、二极管包络检波的原理

1.包络检波的基本原理是在输入信号的正半周内，二极管导通，负半周内二极管截止。这样，输出信号即为输入信号的包络。

2.为了得到一个完整的包络信号，需要在输入信号的负半周添加一个微分电路，使负半周的信号产生一个微小的正脉冲，从而形成一个完整的包络信号。

三、二极管包络检波的优缺点

1.优点：检波效率高、失真小、输入电阻较高。适用于普通调幅信号的解调。

2.缺点：受输入信号幅度和频率的影响较大，可能会产生底部切割失 第 2 页 共 2 页 真、对角切割失真等问题。在解调深度较大的情况下，谷值过低，需要加级放大。

四、二极管包络检波的应用实例

1.AM 调幅信号解调：在 AM 调幅信号解调中，二极管包络检波是最常用的方法之一。它可以从调幅信号中提取出原始音频信号。

2.频谱分析：在频谱分析中，二极管包络检波可用于观察信号的包络特性，从而分析信号的调制方式和参数。

五、二极管包络检波的失真问题及解决方法

1.底部切割失真：当输入信号的幅度较低时，二极管包络检波可能会产生底部切割失真。解决方法是增加输入信号的幅度或采用其他检波方法。

2.对角切割失真：当输入信号的频率较高或二极管的特性较差时，可能会产生对角切割失真。解决方法是选择合适的二极管和优化电路参数。

综上所述，二极管包络检波是一种简单有效的检波方法，在实际应用中具有一定的优点，但也存在一些失真问题。
