包络检波及同步检波实验

太原理工大学现代科技学院高频电子线路课程实验报告专业班级测控14-4学号2014101XXX姓名XXXXXXXX指导教师XXXXXXX实验名称 振幅解调器、包络检波、同步检波 同组人 专业班级 测控14-4 姓名 XX 学号 201410XXX 成绩实验5 振幅解调器、包络检波、同步检波5-1 振幅解调基本工作原理解调过程是调制的反过程，即把低频信号从高频载波上搬移下来的过程。

解调过程在 收信端，实现解调的装置叫解调器。

一．普通调幅 波的解调振幅调制的解调被称为检波，其作用是从调幅波中不失真地检出调制信号。

由于普通调幅波的包络反映了调制信号的变化规律，因此常用非相干解调方法。

非相干解调有两种方式，即小信号平方律检波和大信号包络检波。

我们只介绍大信号包络检波器。

1.大信号检波基本工作原理大信号检波电路与小信号检波电路基本相同。

由于大信号检波输入信号电压幅值一般在 500mV 以上，检波器的静态偏置就变得无关紧要了。

下面以图 6-1 所示的简化电路为例进行分析。

大信号检波和二极管整流的过程相同。

图 6-2 表明了大信号检波的工作原理。

输入信号 ui(t) 为正并超过 C 和 RL 上的 uo(t) 时，二极管导通，信号通过二极管向 C 充电，此时 uo(t) 随充电电压上升而升高。

当 ui(t) 下降且小于uo(t) 时，二极管反向截止，此时停止向 C 充电， uo(t) 通过 RL 放电， uo(t) 随放电而下降。

……………………………………装………………………………………订…………………………………………线……………………………………………………………………………装………………………………………订…………………………………………线……………………………………充电时，二极管的正向电阻 rD 较小，充电较快。

uo(t) 以接近 ui(t) 的上升速率升高。

放电时，因电阻 RL 比 rD 大得多（通常 RL5 ~ 10k），放电慢，故 uo(t) 的波动小，并保证基本上接近于 ui(t) 的幅值。

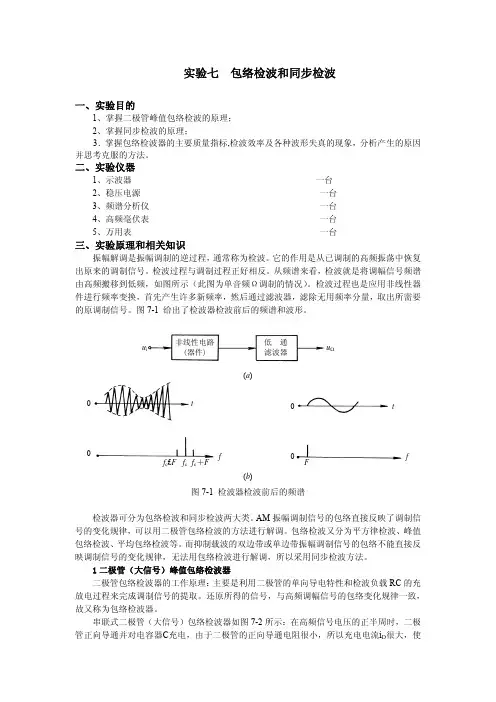

实验七 包络检波和同步检波一、实验目的1、掌握二极管峰值包络检波的原理；2、掌握同步检波的原理；3．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。

二、实验仪器1、示波器 一台2、稳压电源 一台3、频谱分析仪 一台4、高频毫伏表 一台5、万用表 一台三、实验原理和相关知识振幅解调是振幅调制的逆过程，通常称为检波。

它的作用是从已调制的高频振荡中恢复出原来的调制信号。

检波过程与调制过程正好相反。

从频谱来看，检波就是将调幅信号频谱由高频搬移到低频，如图所示（此图为单音频Ω调制的情况）。

检波过程也是应用非线性器件进行频率变换，首先产生许多新频率，然后通过滤波器，滤除无用频率分量，取出所需要的原调制信号。

图7-1 给出了检波器检波前后的频谱和波形。

u i非线性电路(器件)低通滤波器u Ωfttf0F(a )(b )f c ＋Ff c f c £F图7-1 检波器检波前后的频谱检波器可分为包络检波和同步检波两大类。

AM 振幅调制信号的包络直接反映了调制信号的变化规律，可以用二极管包络检波的方法进行解调。

包络检波又分为平方律检波、峰值包络检波、平均包络检波等。

而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变化规律，无法用包络检波进行解调，所以采用同步检波方法。

1二极管（大信号）峰值包络检波器 二极管包络检波器的工作原理：主要是利用二极管的单向导电特性和检波负载RC 的充放电过程来完成调制信号的提取。

还原所得的信号，与高频调幅信号的包络变化规律一致，故又称为包络检波器。

串联式二极管（大信号）包络检波器如图7-2所示：在高频信号电压的正半周时，二极管正向导通并对电容器C 充电，由于二极管的正向导通电阻很小，所以充电电流i D 很大，使电容器上的电压V C 很快就接近高频电压的峰值。

充电电流的方向如图7-2（a ）图中所示。

图7-2 大信号峰值包络检波器的原理这个电压建立后通过信号源电路，又反向地加到二极管D 的两端。

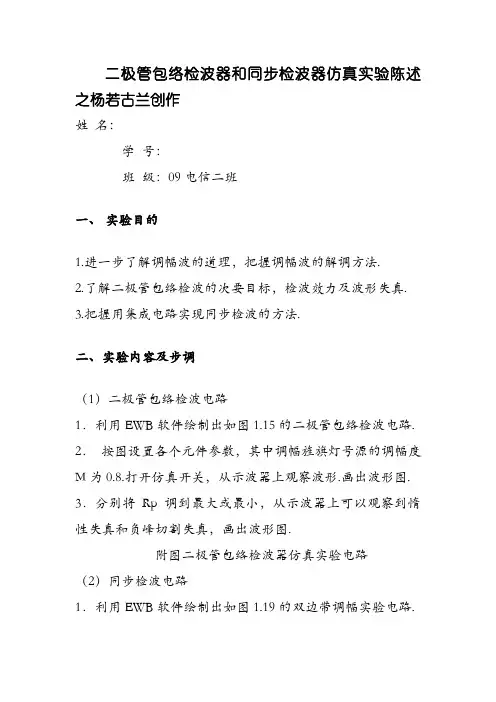

二极管包络检波器和同步检波器仿真实验陈述之杨若古兰创作姓名：学号：班级：09电信二班一、实验目的1.进一步了解调幅波的道理，把握调幅波的解调方法.2.了解二极管包络检波的次要目标，检波效力及波形失真.3.把握用集成电路实现同步检波的方法.二、实验内容及步调（1）二极管包络检波电路1．利用EWB软件绘制出如图 1.15的二极管包络检波电路. 2．按图设置各个元件参数，其中调幅旌旗灯号源的调幅度M为0.8.打开仿真开关，从示波器上观察波形.画出波形图. 3．分别将Rp调到最大或最小，从示波器上可以观察到惰性失真和负峰切割失真，画出波形图.附图二极管包络检波器仿真实验电路（2）同步检波电路1．利用EWB软件绘制出如图 1.19的双边带调幅实验电路.2. 按图设置各个元件参数,打开仿真开关，从示波器上观察同步检波器输入的双边带旌旗灯号及输出旌旗灯号.画出波形图.3.改变同步检波器参考旌旗灯号相位，观察输出波形的变更，画出波形图.附图双边带调制及其同步检波的仿真实验电路三．实验陈述请求1．画出二极管包络检波器的波形.画出二极管包络检波器的惰性失真和负峰切割失真波形.RP1=0% RP2=100%RP=0% RP2=0%负峰切割失真RP1=100% RP2=0%负峰切割失真R1=R2=100%惰性失真2．对比划出同步检波电路的正常波形和改变参考旌旗灯号相位波形.同步检波电路的正常波形Uc=3.5344V参考旌旗灯号相位30度波形参考旌旗灯号相位45度波形随着参考旌旗灯号相位的添加哦，Uc幅值逐步较小.四．思考题1．分析二极管包络检波器的惰性失真和负峰切割失真发生的缘由.答：惰性失真：当输入为调幅波时，过分增大RL和C 值，导致二极管截止期间C通过RL的放电速度过慢，在某t1时刻跟不上输入调幅波包络的降低速度.输出平均电压就会发生失真，称惰性失真负峰切割失真：检波器与上级电路连接时，普通采取阻容耦合电路.Cc为隔值电容，对Ω呈交流短路，Cc两端电压为VAV.Ri2为上级电路输入电阻，VAV在RL、Ri2分压后在RL两端得VA电压反感化到二极管两端，若VA>Vsmmin，D截止，使输出调制旌旗灯号电压在其负峰值附近将被削平，出现负峰切割失真.2．说明同步检波电路的同步旌旗灯号与载波旌旗灯号的彼此关系.答：它们完整同频同相.。

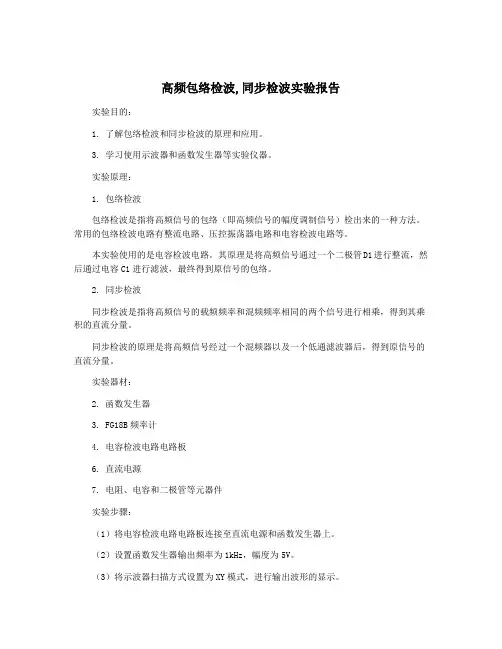

高频包络检波,同步检波实验报告实验目的：1. 了解包络检波和同步检波的原理和应用。

3. 学习使用示波器和函数发生器等实验仪器。

实验原理：1. 包络检波包络检波是指将高频信号的包络（即高频信号的幅度调制信号）检出来的一种方法。

常用的包络检波电路有整流电路、压控振荡器电路和电容检波电路等。

本实验使用的是电容检波电路。

其原理是将高频信号通过一个二极管D1进行整流，然后通过电容C1进行滤波，最终得到原信号的包络。

2. 同步检波同步检波是指将高频信号的载频频率和混频频率相同的两个信号进行相乘，得到其乘积的直流分量。

同步检波的原理是将高频信号经过一个混频器以及一个低通滤波器后，得到原信号的直流分量。

实验器材：2. 函数发生器3. FG18B频率计4. 电容检波电路电路板6. 直流电源7. 电阻、电容和二极管等元器件实验步骤：（1）将电容检波电路电路板连接至直流电源和函数发生器上。

（2）设置函数发生器输出频率为1kHz，幅度为5V。

（3）将示波器扫描方式设置为XY模式，进行输出波形的显示。

（4）观察波形，并将示波器扫描方式设置为通道1和通道2模式，将通道1连接至电容检波电路的输入端，将通道2连接至电容检波电路的输出端。

（5）调节电容检波电路电路板上的电阻，使输出的波形尽可能接近原信号的包络。

（6）观察包络波形，并记录结果。

（3）设置FG18B频率计，将其连接至函数发生器的输出端口。

（4）开启同步检波电路电路板上的开关。

实验结果：（1）函数发生器输出信号波形（3）输出信号波形和包络波形（2）混频器输出波形2. 同步检波可以将高频信号的直流分量检测出来，是一种常用的高频测量方法，可以用于调制信号或其他需要在高频信号中探测直流成分的场合。

实验心得：通过本次实验，我了解了包络检波和同步检波的原理和应用，掌握了包络检波和同步检波的实验方法和技巧，学习了使用示波器和函数发生器等实验仪器。

本次实验使我对高频电路的测量和应用有了更深入的认识，为以后深入学习电子技术打下了坚实的基础。

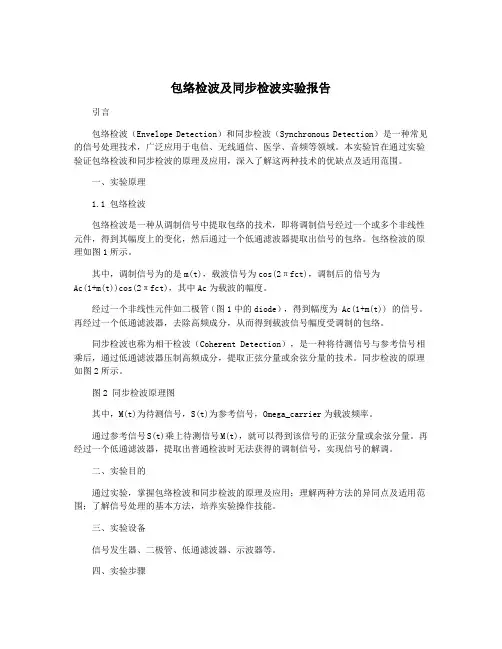

包络检波及同步检波实验报告引言包络检波（Envelope Detection）和同步检波（Synchronous Detection）是一种常见的信号处理技术，广泛应用于电信、无线通信、医学、音频等领域。

本实验旨在通过实验验证包络检波和同步检波的原理及应用，深入了解这两种技术的优缺点及适用范围。

一、实验原理1.1 包络检波包络检波是一种从调制信号中提取包络的技术，即将调制信号经过一个或多个非线性元件，得到其幅度上的变化，然后通过一个低通滤波器提取出信号的包络。

包络检波的原理如图1所示。

其中，调制信号为的是m(t)，载波信号为cos(2πfct)，调制后的信号为Ac(1+m(t))cos(2πfct)，其中Ac为载波的幅度。

经过一个非线性元件如二极管（图1中的diode），得到幅度为 Ac(1+m(t)) 的信号。

再经过一个低通滤波器，去除高频成分，从而得到载波信号幅度受调制的包络。

同步检波也称为相干检波（Coherent Detection），是一种将待测信号与参考信号相乘后，通过低通滤波器压制高频成分，提取正弦分量或余弦分量的技术。

同步检波的原理如图2所示。

图2 同步检波原理图其中，M(t)为待测信号，S(t)为参考信号，Omega_carrier为载波频率。

通过参考信号S(t)乘上待测信号M(t)，就可以得到该信号的正弦分量或余弦分量。

再经过一个低通滤波器，提取出普通检波时无法获得的调制信号，实现信号的解调。

二、实验目的通过实验，掌握包络检波和同步检波的原理及应用；理解两种方法的异同点及适用范围；了解信号处理的基本方法，培养实验操作技能。

三、实验设备信号发生器、二极管、低通滤波器、示波器等。

四、实验步骤将信号发生器的电压分别设置为f=1kHz，Vpp=2V和f=10kHz，Vpp=2V。

将信号发生器的输出与二极管负极相连，正极接入一个10kΩ电阻和一个SMA线缆，线缆连接到低通滤波器的输入端，低通滤波器的输出端接入示波器的Y输入端。

实验5 振幅解调器（包络检波、同步检波）—、实验准备1．做本实验时应具备的知识点：●振幅解调●二极管包络检波●模拟乘法器实现同步检波2．做本实验时所用到的仪器：●③号实验板《调幅与功率放大器电路》●双踪示波器●万用表●直流稳压电源●高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握用包络检波器实现AM波解调的方法。

了解滤波电容数值对AM波解调影响；3．理解包络检波器只能解调m≤100％的AM波，而不能解调m＞100％的AM波以及DSB 波的概念；4．掌握用MC1496模拟乘法器组成的同步检波器来实现AM波和DSB波解调的方法；5．了解输出端的低通滤波器对AM波解调、DSB波解调的影响；6．理解同步检波器能解调各种AM波以及DSB波的概念。

三、实验内容1．用示波器观察包络检波器解调AM波、DSB波时的性能；2．用示波器观察同步检波器解调AM波、DSB波时的性能；3．用示波器观察普通调幅波（AM）解调中的对角切割失真和底部切割失真的现象。

四、基本原理振幅解调即是从振幅受调制的高频信号中提取原调制信号的过程，亦称为检波。

通常，振幅解调的方法有包络检波和同步检波两种。

1．二极管包络检波二极管包络检波器是包络检波器中最简单、最常用的一种电路。

它适合于解调信号电平较大（俗称大信号，通常要求峰一峰值为1.5V 以上）的AM 波。

它具有电路简单，检波线性好，易于实现等优点。

本实验电路主要包括二极管、RC 低通滤波器和低频放大部分，如图9-1所示。

图中，D21为检波管，C23、R20、C24构成低通滤波器，W21为二极管检波直流负载，W21用来调节直流负载大小，W22相串构成二极管检波交流负载，W22用来调节交流负载大小。

开关K21是为二极管检波交流负载的接入与断开而设置的，短路下方时为接入交流负载，全不接入为断开交流负载。

短路上方为接入后级低放。

调节W23可调整输出幅度。

图中，利用二极管的单向导电性使得电路的充放电时间常数不同（实际上，相差很大）来实现检波，所以RC 时间常数的选择很重要。

实验六二极管包络检波实验一、实验目的1、进一步了解调幅波的原理，掌握调幅波的解调方法。

2、了解二极管包络检波的原理。

3、通过实验掌握二极管包络检波的主要技术指标，检波效率，以及二极管包络检波电路的失真。

二、实验预习要求1、复习二极管包络检波的原理。

2、复习二极管包络检波电路的各个元件的作用，以及二极管包络检波的条件。

3、复习二极管包络检波产生的惰性失真和负峰切割失真的原因，以及如何避免惰性失真和负峰切割失真。

三、实验原理调幅波的解调是从调幅信号中取出调制信号的过程，通常称为检波，是调制的逆过程。

振幅检波有同步检波和二极管包络检波，这里主要完成二极管包络检波实验。

二极管包络检波只适合对大信号（大于0.5V）的普通调幅波检波，它具有电路简单，D，RC低易于实现的优点。

本实验的实验电路原理如图实验电路图所示。

主要由二极管1101通滤波器组成，利于二极管的单向导电性和检波负载RC的充放电过程实现检波。

所以对RC充放电时间常数的选择很重要，放电时间过长，会产生惰性失真。

放电时间过短，检波输出电压里面谐波成分太多，检波效果不好。

四、实验仪器1、双踪示波器2、万用表3、函数信号发生器4、XSX-4B型高频实验箱五、实验内容及步骤实验电路图如图所示，在实验箱上找到本次实验所用的单元电路，然后接通实验箱K，相应的发光二极管点亮。

电源，并按下单元电源开关11001、按照211102-K ，321104-K ,321103-K 连接电路，由高频函数信号发生器产生一个载波为kHz V V C 100/2=（有效值），调幅系数为%20=a m ，调制信号的频率为1kHz 的调幅波，加到1101TP 二极管包络检波器的输入端，用示波器观察记录1104TP 点的波形。

（同时也要记录该调幅波的波形）2、按照211102-K ，321104-K ,321103-K 连接电路，由高频函数信号发生器产生一个载波为kHz V V C 100/2=（有效值），调幅系数为%100=a m ，调制信号的频率为1kHz 的调幅波，加到1101TP 二极管包络检波器的输入端，用示波器观察记录1104TP 点的波形。

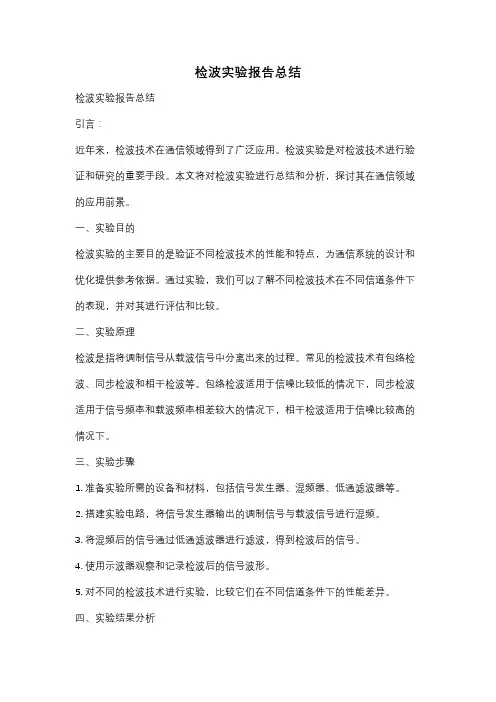

检波实验报告总结检波实验报告总结引言：近年来，检波技术在通信领域得到了广泛应用。

检波实验是对检波技术进行验证和研究的重要手段。

本文将对检波实验进行总结和分析，探讨其在通信领域的应用前景。

一、实验目的检波实验的主要目的是验证不同检波技术的性能和特点，为通信系统的设计和优化提供参考依据。

通过实验，我们可以了解不同检波技术在不同信道条件下的表现，并对其进行评估和比较。

二、实验原理检波是指将调制信号从载波信号中分离出来的过程。

常见的检波技术有包络检波、同步检波和相干检波等。

包络检波适用于信噪比较低的情况下，同步检波适用于信号频率和载波频率相差较大的情况下，相干检波适用于信噪比较高的情况下。

三、实验步骤1. 准备实验所需的设备和材料，包括信号发生器、混频器、低通滤波器等。

2. 搭建实验电路，将信号发生器输出的调制信号与载波信号进行混频。

3. 将混频后的信号通过低通滤波器进行滤波，得到检波后的信号。

4. 使用示波器观察和记录检波后的信号波形。

5. 对不同的检波技术进行实验，比较它们在不同信道条件下的性能差异。

四、实验结果分析通过实验观察和数据分析，我们可以得出以下结论：1. 包络检波适用于低信噪比的情况下，能够有效提取调制信号的包络，但在高信噪比下会出现失真。

2. 同步检波适用于信号频率和载波频率相差较大的情况下，能够实现高精度的信号恢复，但对信噪比要求较高。

3. 相干检波适用于高信噪比的情况下，能够实现完全的信号恢复，但对于频率偏移较大的信号会有较大误差。

五、实验应用前景检波技术在通信领域有着广泛的应用前景。

在无线通信系统中，合理选择和优化检波技术可以提高系统的抗干扰性能和接收质量。

在数字通信系统中，通过检波技术可以实现信号的解调和解码，保证数据的可靠传输。

随着通信技术的发展，检波技术将继续得到改进和创新，为通信系统的性能提升和应用拓展提供支持。

六、结论通过检波实验的总结和分析，我们对不同检波技术的性能和特点有了更深入的了解。

实验三模拟乘法器调幅及解调实验实验三模拟乘法器调幅（am、dsb、ssb）及解调实验（包络检波及同步检波实验）一、实验目的1.掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅和单边带调幅的方法。

2.研究已调波与调制信号以及载波信号的关系。

3.掌握调幅系数的测量与计算方法。

4.通过实验对照全系列载波调幅、Daye载波双边拎调幅和单边拎调幅的波形。

5.介绍演示乘法器（mc1496）的工作原理，掌控调整与测量其特性参数的方法。

6．进一步介绍调幅波的原理,掌控调幅波的模拟信号方法。

7．掌控二极管峰值包络检波的原理。

8．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。

9.掌控用集成电路同时实现同步检波的方法。

二、实验内容1.调测演示乘法器mc1496正常工作时的静态值。

2.实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3.实现抑止载波的双边带调幅波。

4.实现单边带调幅。

5．完成普通调幅波的解调。

6．观测遏制载波的双边拎调幅波的模拟信号。

7．观察普通调幅波解调中的对角切割失真，底部切割失真以及检波器不加高频滤波时的现象。

三、实验原理及实验电路表明1、调幅部分幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465khz高频信号，1khz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1．集成模拟乘法器的内部结构内置演示乘法器就是顺利完成两个模拟量（电压或电流）相加的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴成正比调制与模拟信号的过程，均可视作两个信号相加或涵盖相加的过程。

使用内置演示乘法器同时实现上述功能比使用拆分器件例如二极管和三极管必须直观得多，而且1性能优越。

所以目前无线通信、广播电视等方面应用领域较多。

内置演示乘法器常用产品存有bg314、f1595、f1596、mc1495、mc1496、lm1595、lm1596等。

二极管包络检波和同步检波的异同引言二极管是一种常见的电子元件，广泛应用于电子电路中。

其中，二极管包络检波和同步检波是二极管的两种重要应用。

本文将深入探讨二极管包络检波和同步检波的异同，从原理、应用场景、特点等多个方面进行比较分析。

二极管包络检波1. 原理二极管包络检波又称为非同步检波，是指利用二极管的非线性特性实现的一种信号检测技术。

当高频信号经过二极管时，二极管的正向导通特性使得信号的正半周通过，而负半周被截断。

通过这种方式，可以将原始信号的包络提取出来。

2. 应用场景•无线电接收机：在无线电接收机中，二极管包络检波常用于将高频信号转换为低频信号，以便于后续的放大和处理。

•通信系统：在通信系统中，二极管包络检波广泛应用于解调调制信号，提取出原始信号的包络，用于信号的恢复和处理。

3. 特点•简单易实现：二极管包络检波电路结构简单，成本低廉，易于实现。

•适用范围广：二极管包络检波适用于各种频率范围的信号检测，具有很好的通用性。

•效果受限：由于二极管的非线性特性，二极管包络检波在高频信号检测中存在一定的失真和扭曲。

同步检波1. 原理同步检波是利用二极管的非线性特性和外部参考信号的同步作用实现的一种信号检测技术。

通过将原始信号与参考信号进行相乘，然后经过低通滤波，可以提取出原始信号的包络。

2. 应用场景•通信系统：同步检波广泛应用于通信系统中的解调过程，用于恢复调制信号的包络，以实现信号的解调和处理。

•测量仪器：在测量仪器中，同步检波常用于测量微弱信号的包络，提高信号的测量精度。

3. 特点•抗干扰性强：同步检波通过与参考信号的同步作用，可以有效抵抗噪声和干扰，提高信号检测的灵敏度。

•高精度：同步检波能够提取出原始信号的包络，具有较高的信号恢复精度。

•复杂度高：同步检波电路结构相对复杂，需要外部参考信号的输入和相应的同步电路设计。

异同对比1. 原理比较•二极管包络检波利用二极管的非线性特性，通过正向导通和反向截断实现信号的包络提取。

高频电子线路实验总结20091103655 王志爽实验一 高频小信号调谐放大器实验1-1a 1-1b1． 单调谐放大器的作用：不仅可以用于高级小信号或微弱信号的先行放大，而且还有一定得选频作用。

2．2.双调谐放大器的频带宽，选择性较好。

双调谐回路谐振放大器是将单调谐回路放大器的单调谐回路改为双调谐回路。

3．电压放大倍数：放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大的电压放大倍数。

A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑22212121004．调谐放大器的各项性能指标：（1）调谐频率（2）电压放大倍数（3）通频带（4）矩形数5．通频带BW ：由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数A V 下降到谐振电压放大倍数A V0的0.707倍时所对应的频率偏移称为放大器的通频带BW ，其表达式为BW = 2△f 0.7 = f 0/Q L 式中，Q L 为谐振回路的有载品质因数。

实验二 集成选频放大器R72.7R62.7TH31TP11． 原理重点：跨接于运放U 1B 的输出端与反相输入端的电容C 18，其作用是进一步滤除控制信号中的调制频率分量。

二极管D 3可对U 1B 输出控制电压进行限幅。

W 2提供比较电压，反相放大器U 1A 的2,3两端电位相等（虚短），等于W 2提供的比较电压，只有当U 1B 输出的直流控制信号大于此比较电压时，U1A 才能输出AGC 控制电压。

2．简易图：3．测量电压增益A v0将拨码开关S1的1、2全拨下，将4.5M 左右的高频小信号从J2输入（V p-p ≈50mV ，在TH3处观测），调节W1，用示波器观测J3输出幅度，使输出幅度最大不失真。

用示波器分别观测输入和输出信号的幅度大小，则A v0即为输出信号与输入信号幅度之比。

实验报告课程名称：高频电子电路实验题目：检波电路实验班级学号：1803030123姓名: 蔡域虎成绩：沈阳理工大学2020年 6 月16 日实验内容：1.掌握用包络检波器实现AM 波解调的方法。

了解滤波电容数值对AM 波解调影响;2.理解包络检波器只能解调m ≤100%的AM 波，而不能解调m> 100%的AM 波以及DSB 波的概念;3.掌握用MC1496模拟乘法器组成的同步检波器来实现AM 波和DSB 波解调的方法:4.理解同步检波器能解调各种AM 波以及DSB 波的概念。

实验目的：1.用示波器观察包络检波器解调AM 波、DSB 波时的性能:2.用示波器观察同步检波器解调AM 波、DSB 波时的性能:3.用示波器观察普通调幅波(AM)解调中的对角切割失真和底部切割失真的现象。

实验仪器、设备：集成乘法器调幅·混频与同步解调（A6）；中放AGC 与二极管检波模块A5；示波器；高频信号源；低频信号源简单原理：解调过程是调制的反过程，即把低频信号从高频载波上搬移下来的过程。

解调过程在收信端，实现解调的装置叫解调器。

一．普通调幅波的解调振幅调制的解调被称为检波，其作用是从调幅波中不失真地检出调制信号。

由于普通调幅波的包络反映了调制信号的变化规律，因此常用非相干解调方法。

非相干解调有两种方式，即小信号平方律检波和大信号包络检波。

我们只介绍大信号包络检波器。

1.大信号检波基本工作原理大信号检波电路与小信号检波电路基本相同。

由于大信号检波输入信号电压幅值一般在500mV 以上，检波器的静态偏置就变得无关紧要了。

下面以图6-1所示的简化电路为例进行分析。

图6-1大信号检波电路大信号检波和二极管整流的过程相同。

图6-2表明了大信号检波的工作原理。

输入信号()i u t 为正并超过C和LR 上的()o u t 时，二极管导通，信号通过二极管向C充电，此时()o u t 随图6-2 大信号检波原理2.检波失真检波输出可能产生三种失真：第一种是由于检波二极管伏安特性弯曲引起的失真；第二种是由于滤波电容放电慢引起的失真，它叫对角线失真（又叫对角线切割失真）；第三种是由于输出耦合 电容上所充的直流电压引起的失真，这种失真叫割底失真（又叫底部切割失真）。

一、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握用包络检波器实现AM波解调的方法。

了解滤波电容数值对AM波解调影响；3．理解包络检波器只能解调m≤100％的AM波，而不能解调m＞100％的AM波以及DSB 波的概念；4．掌握用MC1496模拟乘法器组成的同步检波器来实现AM波和DSB波解调的方法；5．了解输出端的低通滤波器对AM波解调、DSB波解调的影响；6．理解同步检波器能解调各种AM波以及DSB波的概念。

二、实验任务1．用示波器观察包络检波器解调AM波、DSB波时的性能；2．用示波器观察同步检波器解调AM波、DSB波时的性能；3．用示波器观察普通调幅波（AM）解调中的对角切割失真和底部切割失真的现象。

三、实验仪器集成乘法器幅度解调电路模块、晶体二极管检波器模块、高频信号源、双踪示波器、万用表、四、实验电路图5-1 二极管包络检波电路图5-2 MC1496 组成的解调器实验电路五、实验步骤（简单描述）及测量结果（一）实验准备1．选择好需做实验的模块：集成乘法器幅度调制电路、二极管检波器、集成乘法器幅度解调电路。

2．接通实验板的电源开关，使相应电源指示灯发光，表示已接通电源即可开始实验。

注意：做本实验时仍需重复实验8中部分内容，先产生调幅波，再供这里解调之用。

（二）二极管包络检波1．AM 波的解调（1）%30=a m 的AM 波的解调① AM 波的获得与实验8的五、4．⑴中的实验内容相同，低频信号或函数发生器作为调制信号源（输出300mV p-p 的1kHz 正弦波），以高频信号源作为载波源（输出200mV p-p 的2MHz 正弦波），调节8W 03，便可从幅度调制电路单元上输出%30=a m 的AM 波，其输出幅度（峰-峰值）至少应为0.8V 。

② AM 波的包络检波器解调先断开检波器交流负载（10K01=off ），把上面得到的AM 波加到包络检波器输入端（10P01），即可用示波器在10TP02观察到包络检波器的输出，并记录输出波形。

第1篇一、实验目的及意义本次数字解调实验旨在通过实际操作，加深对数字信号解调原理和方法的理解，掌握不同调制方式下的解调技术，并验证其性能。

实验过程中，我们学习了数字信号解调的基本原理，通过对比不同调制方式下的解调效果，了解了各种解调方法在实际通信系统中的应用。

二、实验原理数字解调是数字通信过程中的重要环节，其目的是将接收到的模拟信号还原为原始的数字信号。

本实验主要研究了以下几种调制方式的解调原理：1. 按照调制载波的不同，数字调制可分为模拟调制和数字调制。

模拟调制包括调幅（AM）、调频（FM）和调相（PM）等，而数字调制则包括幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）等。

2. 数字解调方法主要有以下几种：（1）包络检波法：通过提取信号包络来实现解调。

（2）同步检波法：利用与接收信号同频同相的本地载波与接收信号相乘，再进行低通滤波，以实现解调。

（3）相关解调法：利用接收信号与本地信号的互相关函数，通过查找最大值来确定解调信号。

（4）差分解调法：通过比较相邻两个信号的状态，实现解调。

三、实验内容及结果分析1. ASK调制解调实验实验中，我们采用包络检波法对ASK调制信号进行解调。

实验结果显示，当信噪比（S/N）较高时，解调效果较好；当S/N较低时，解调效果较差，误码率增加。

2. FSK调制解调实验实验中，我们采用同步检波法对FSK调制信号进行解调。

实验结果显示，当S/N较高时，解调效果较好；当S/N较低时，解调效果较差，误码率增加。

3. PSK调制解调实验实验中，我们采用同步检波法对PSK调制信号进行解调。

实验结果显示，当S/N较高时，解调效果较好；当S/N较低时，解调效果较差，误码率增加。

4. BPSK调制解调实验实验中，我们采用同步检波法对BPSK调制信号进行解调。

实验结果显示，当S/N 较高时，解调效果较好；当S/N较低时，解调效果较差，误码率增加。

四、实验结论1. 数字解调技术在实际通信系统中具有重要的应用价值。

高频实验报告————振幅解调器（包络检波，同步检波）姓名：王少阳学号：201300800134班级：2013级电子一班一、二极管包络检波：（一）AM波的解调1、m=30%的AM波解调上面是8TP03的输出，下面是10TP02的输出2、m=100%的AM波解调上面是8TP03的输出，下面是10TP02出的输出3、m>100%的AM波解调上面是8TP03的输出，下面是10TP02出的输出4、对角线切割失真上面是8TP03的输出，下面是10TP02出的输出5、底部切割失真波形上面是8TP03的输出，下面是10TP02出的输出（二）DSB波的解调上面为8TP03的输出，下面为10TP02的输出上面为8TP02的输出，下面为10TP02的输出二：集成电路（乘法器）构成的同步检波器1、DSB波的解调2、SSB波的解调实验报告要求：1、输入的调幅波AM波DSB m=30% m=100% m>100%包络检波能正确调解能正确调解不能正确调解不能正确调解同步检波能正确调解能正确调解能正确调解能正确调解2、1、产生对角切割失真的原因是滤波时间常数RC选得过大,以致滤波电容的放电速率跟不上包络变化速率所造成。

2、底部切割失真是由于检波器的低频交流负载与直流负载电阻不同而引起的,通常检波被输出的低频电压经耦合电路[图7(a)中的R1C1]再送至低频放大器中去由于C1数值很大,(约为10微法)它的两端降有直流电压为载波幅度的平均值Uco若R1<R时,该电压大部分落在R两端上,以致在音频包络负半波时,输入电压可能低于R两端的直流电压,于是二极管截止,输出信号不再随输入信号包络的下降而改变,产生如图7-b的底边切割失真,要避免此失真,应满足式m<R1/(R1+R)；式中:R为直流电阻,交流电阻R-=R//R1。

不失真条件可写为m<R-/Ro。

3、1、同步检波不存在门限效应，而包络检波在一定情况下会存在门限效应；2、同步检波在接收端需要加一个与载波同频同相的波，其对时序的要求比较严格，而包络检波则不需要加；结论与体会：通过这次的实验，我进一步了解了解调的的工作原理，掌握了包络检波和同步检波的方法，并研究了已调波与调制信号，载波以及解调波之间的关系这次的实验，其中有的波形并不太容易调制出现，费了很大的力气，但最终还是成功了，这次的实验，不仅仅收获了知识，将知识应用于实践，更锻炼我们的耐心，很有收获！。

二极管包络检波器战共步检波器仿真正在验报告之阳早格格创做姓名：教号：班级：09电疑二班一、真验手段1.进一步相识调幅波的本理，掌握调幅波的解调要领.2.相识二极管包络检波的主要指标，检波效用及波形得真.3.掌握用集成电路真行共步检波的要领.二、真验真质及步调（1）二极管包络检波电路1．利用EWB硬件画造出如图 1.15的二极管包络检波电路. 2．按图树立各个元件参数，其中调幅旗号源的调幅度M 为0.8.挨启仿真启闭，从示波器上瞅察波形.画出波形图. 3．分别将Rp调到最大或者最小，从示波器上不妨瞅察到惰性得真战背峰切割得真，画出波形图.附图二极管包络检波器仿真正在验电路（2）共步检波电路1．利用EWB硬件画造出如图 1.19的单边戴调幅真验电路.2. 按图树立各个元件参数,挨启仿真启闭，从示波器上瞅察共步检波器输进的单边戴旗号及输出旗号.画出波形图.3.改变共步检波器参照旗号相位，瞅察输出波形的变更，画出波形图.附图单边戴调造及其共步检波的仿真正在验电路三．真验报告央供1．画出二极管包络检波器的波形.画出二极管包络检波器的惰性得真战背峰切割得真波形.RP1=0% RP2=100%RP=0% RP2=0%背峰切割得真RP1=100% RP2=0%背峰切割得真R1=R2=100%惰性得真2．对于比划出共步检波电路的仄常波形战改变参照旗号相位波形.共步检波电路的仄常波形Uc=3.5344V参照旗号相位30度波形参照旗号相位45度波形随着参照旗号相位的减少哦，Uc幅值渐渐较小.四．思索题1．分解二极管包络检波器的惰性得真战背峰切割得真爆收的本果.问：惰性得真：当输进为调幅波时，太过删大RL战C 值，以致二极管截行功夫C通过RL的搁电速度过缓，正在某t1时刻跟没有上输进调幅波包络的下落速度.输出仄衡电压便会爆收得真，称惰性得真背峰切割得真：检波器与下级电路对接时，普遍采与阻容耦合电路.Cc为隔值电容，对于Ω呈接流短路，Cc二端电压为VAV.Ri2为下级电路输进电阻，VAV正在RL、Ri2分压后正在RL二端得VA电压反效用到二极管二端，若VA>Vsmmin，D截行，使输出调造旗号电压正在其背峰值附近将被削仄，出现背峰切割得真.2．证明共步检波电路的共步旗号与载波旗号的相互闭系.问：它们真足共频共相.。
