液体动静压轴承系统使用说明书出厂编号：04-06-18调试前必需仔细阅读，如有疑问电话联系！杭州瑞利机械设备有限公司电话：邮箱：网址：/地址：浙江省杭州市拱墅区祥符镇新文路66号-3动静压轴承主轴安装调试工艺规程装机调试必读动静压主轴安装调试工艺规程摘要：〈1〉开箱检查所有零部件，观察在运输过程中有无损伤。
〈2〉把磨头装上机床，注意在往机床上装的过程中，不要碰撞机床主轴。
〈3〉从泵站加油口处加入2#主轴油约110升到油标的四分之三，加油时一定要三层绸子布过滤。
注意：一定要2#主轴油，不能用别的代替。
〈4〉把泵站电机接入机床总开关，即机床总开关一开，泵站电机就工作。
检查泵站电机转向是否顺时针转动。
把高压进油软管插在加油口内，泵站工作15~20分钟，油路自循环，保证泵站出油清洁。
5〉把泵站上的压力继电器接在主轴电机的控制线路上，即泵站供油压力〉13kg时，主轴电机可以启动工作；泵站压力〈13kg时主轴电机不能启动。
这样做的目的是为了保护动静压主轴正常使用过程中不受损伤。
〈6〉把泵站上的高压进油软管接到主轴上的进油接头上。
注意：此步工序极为重要，一定要仔细认真，在接接头时千万别进入赃物。
因为这时如果进入赃物是不能出来的。
这样就影响了动静压主轴的正常工作，甚至抱轴！〈7〉把回油管两端分别接在主轴和泵站回油管嘴上。
〈8〉打开机床总开关，泵站工作，通过溢流阀调压，把泵站压力调整在 1.8MPa∽1.9MPa之间。
〈9〉观察主轴上的压力表，这时主轴处于静压状态。
静压应该是:1.7 MPa∽ 1.8 MPa之间。
用手轻轻转动主轴（有橡皮圈的除外），没有任何摩擦感觉，也有自转的可能。
〈10〉检查主轴电机转向是否和磨头一样，在不确定的情况下检查；如上有皮带采用点动，转向一定要正确。
〈11〉检查压力继电器的工作压力是否正常。
即把泵站压力调小到1.3MPa以下，启动主轴电机应不能启动。
把泵站压力调回1.8MPa∽1.9MPa时，磨头电机应能启动。

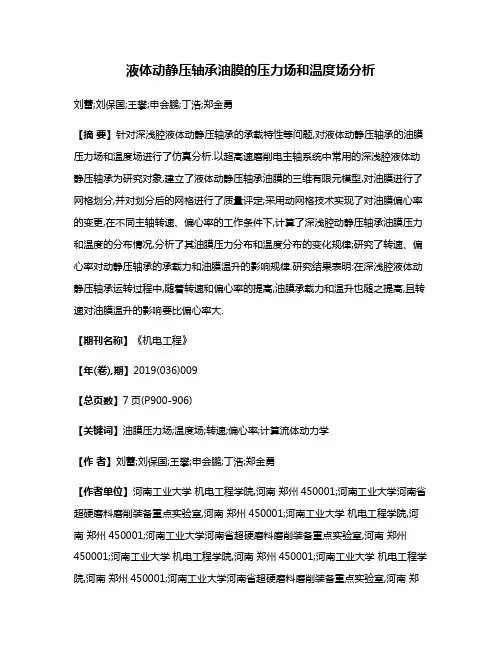

液体动静压轴承油膜的压力场和温度场分析刘蕾;刘保国;王攀;申会鹏;丁浩;郑金勇【摘要】针对深浅腔液体动静压轴承的承载特性等问题,对液体动静压轴承的油膜压力场和温度场进行了仿真分析.以超高速磨削电主轴系统中常用的深浅腔液体动静压轴承为研究对象,建立了液体动静压轴承油膜的三维有限元模型,对油膜进行了网格划分,并对划分后的网格进行了质量评定;采用动网格技术实现了对油膜偏心率的变更,在不同主轴转速、偏心率的工作条件下,计算了深浅腔动静压轴承油膜压力和温度的分布情况,分析了其油膜压力分布和温度分布的变化规律;研究了转速、偏心率对动静压轴承的承载力和油膜温升的影响规律.研究结果表明:在深浅腔液体动静压轴承运转过程中,随着转速和偏心率的提高,油膜承载力和温升也随之提高,且转速对油膜温升的影响要比偏心率大.【期刊名称】《机电工程》【年(卷),期】2019(036)009【总页数】7页(P900-906)【关键词】油膜压力场;温度场;转速;偏心率;计算流体动力学【作者】刘蕾;刘保国;王攀;申会鹏;丁浩;郑金勇【作者单位】河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001【正文语种】中文【中图分类】TH133.30 引言超高速磨削已经广泛应用于汽车制造、航空航天等重要领域，成为磨削工艺未来的重要方向，电主轴是超高速磨削机床的重要组成部分，轴承直接影响电主轴寿命和超高速磨床的加工精度和可靠性[1]。
动静压轴承的选用方法
动静压轴承的选用方法：
1、深浅腔结构动静压轴承：适用于高速轻载的机床主轴，如M1432外圆磨、MGA6025工具磨等。
2、孔式环面节流深浅腔动静压轴承：适用于中速中载的机床主轴，如MG1432外圆磨、MM7150平磨、M1080无心磨、轧辊磨等。
阀门进口泵工业洗衣机
3、柱销式内反馈动静压轴承：适用于载荷与速度变化范围大的机床主轴。
4、圆锥静压轴承：适合于高速内圆磨头主轴系统（如2110内圆磨头）、电主轴、和内沟道磨床.
静压轴承得原理：轴颈和轴承被外界供给的一定压力的承载介质完全隔开，从而减低轴颈和轴承间相对摩擦，介质膜体的形成不受相对滑动速度的限制，在各种速度（包括零速度）下，均有较大承载能力。
根据介质不同，静压轴承可分为液体静压轴承，气体静压轴承。
主轴浮量是指压力油进入油腔形成的液压力同主轴或载荷达到平衡，主轴浮起的位移值。
静压轴承是利用外部油源产生承载能力的油膜轴承,动静压混合轴承是一种既综合了液体动压和静压轴承的优点，又克服了两着缺点的新型多油楔油膜轴承。
它利用静压轴承的节流原理，使压力油腔中产生足够大的静压轴承载力，从而克服了液体动压轴承启动和停止时出现的干摩擦造成主轴与轴承磨损现象，提高了主轴和轴承的使用寿命及精度保持性；轴承油腔大多采用浅腔结构，在主轴启动后，依靠浅腔阶梯效应形成的动压承载力和静压承载力叠加,大大地提高了主轴承载能力,而多腔对置结构又极大地增加了主轴刚度；高压油膜的均化作用和良好的抗振性能,保证了主轴具有很高旋转精度和运转平稳性。
目前,在改造旧精密磨削设备方面,用得较多的是北京中航设备改造厂的wmb型表面节流液体动静压混合轴承。
圆柱滚子轴承圆柱滚子轴承通常由一个轴承套圈的两个挡边引导，保持架，滚子和引导套圈组成一组合件，一般是可分离型的轴承。
此种轴承安装、拆卸比较方便，尤其是当要求内、外圈与轴和壳体都有过盈配合是更显示处其优点。
此类轴承一般只用于承受径向负荷，只有内、外圈均带挡边的的单列轴承可承受较小的轴向载荷或较大的间歇轴向载荷。
与外形尺寸相同的深沟球轴承相比，此种轴承具有较大的径向载荷能力，从结构上看，也适用于高速旋转、圆柱滚子轴承主要适用于机床、石油、振动筛、轧机装卸搬运机械和各类产业机械。
RXZ圆柱滚子轴承的滚子与滚道采用凸度修行设计故能消除边缘预应力，提高轴承寿命。
RXZ圆柱滚子轴承的当边设计有一定的倾斜角，故其承载的轴向载荷比常规设计要大些。
外圈无挡边或内圈无挡边的圆柱滚子轴承NU型圆柱滚子轴承，其外圈上有两个挡边，而内圈无挡边N型圆柱滚子轴承，期内圈上有挡边，而外圈则无挡边。
NU型和N型的圆柱滚子轴承，在一定范围内允许轴相对于轴承箱作双向的轴向位移，既可以承受轴由热膨胀而引起的长度变化，故适用于作为非定位轴承。
其能承受较大的径向载荷，但不能承受轴向载荷，内外圈均带挡边的圆柱滚子轴称NJ型的圆柱滚子轴承，其外圈为双挡边，内圈为单挡边。
NF型的圆柱滚子轴承，其外圈为单挡边，内圈为双挡边。
NJ型和NF型的圆柱滚子轴承，可限制轴或外壳的一个方向的轴向位移，实现单向的轴向定位，并能承受较小的单向轴向载荷。
NUP型圆柱滚子轴承，外圈为双挡边，内圈一侧有挡边，另一侧有挡圈。
该类轴承可对轴作双向的轴向定位，可以承受双向的轴向力。
轴承的结构形式可选NUP、、、、N。
有斜挡边HJ的NJ型圆柱滚子轴承就像NUP型的圆柱滚子轴承一样，可作为一个定位轴承。
无内圈或无外圈的圆柱滚子轴承RNU型圆柱滚子轴承，为无内圈轴承，外圈具有双挡边，就是无内圈的NU型圆柱滚子轴承。
RN型圆柱滚子轴承，为无外圈轴承，内圈具有双挡边。
RNU型和RN型的圆柱滚子轴承，用于径向尺寸受限制的部件中，轴颈或外壳孔表面直接作为滚道面，滚到面的硬度、加工精度和表面质量应与套圈的滚道相仿。
各类轴承的性能及用途『深沟球轴承』最具代表性的滚动轴承，用途广泛，可承受径向负荷与双向轴向负荷。
适用于高速旋转及要求低噪声、低振动的场合带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂，外圈带止动环或凸缘的轴承，即容易轴向定位，又便于外壳内的安装。
最大负荷型轴承的尺寸与标准轴承相同，但内外圈有一处装填槽，增加了装球数，提高了额定负荷。
『调心球轴承』调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。
外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。
在轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。
径向负荷能力大，适用于有重负荷、冲击负荷的情况。
内圈内径是锥孔的轴承，可直接安装。
或使用紧定套、拆卸筒安装在圆柱轴上。
保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
『滚针轴承』实体型滚针轴承有内圈轴承的基本结构与NU型圆柱滚子轴承相同，但由于采用滚针，体积可以缩小，并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用。
推力滚针轴承分离型轴承由滚道圈与滚针和保持架组件构成，可与冲压加工的薄型滚道圈（W）或切制加工的厚型滚道圈（WS）任意组合。
非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承。
可承受单向轴向负荷该类轴承。
占用空间小，有利于机械的紧凑设计，大多仅采用滚针和保持架组件，而把轴及外壳的安装面作为滚道面使用。
『圆锥滚子轴承』该类轴承装有圆台形滚子，滚子由内圈大挡边引导。
设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点。
单列轴承可承受径向负荷与单向轴向负荷，双列轴承可承受径向负荷与双向轴向负荷，适用于承受重负荷与冲击负荷。
『圆柱滚子轴承』根据轴承装用滚动体的列数不同，圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。
其中应用较多的是有保持架的单列圆柱滚子轴承。
压力轴承用法
压力轴承是一种常见的轴承类型，广泛应用于各种机械设备中，具有较高的承载能力和可靠性。
下面是一些常见的压力轴承用法：
1. 机械设备：压力轴承可应用于各种机械设备中，如发动机、泵、风机、机床等。
通过使用压力轴承，可以减小摩擦和轴颈磨损，提高设备的运行效率和寿命。
2. 汽车工业：在汽车工业中，压力轴承被广泛应用于发动机、传动系统和转向系统等关键部件中。
它们在高温、高速和高负荷的环境下能够稳定工作，保证汽车的安全和可靠性。
3. 港口起重机械：港口起重机械通常需要承受大量的载荷和振动，压力轴承能够提供良好的承载能力和耐用性，确保机械设备的稳定和可靠运行。
4. 钢铁厂和矿山设备：压力轴承在钢铁厂和矿山设备中扮演重要角色。
它们能够承受重载和恶劣的工作条件，抵抗高温和腐蚀，并提供稳定的运转，确保设备的正常生产。
5. 航空航天工业：在航空航天工业中，压力轴承在发动机、飞行控制和机载设备中得到广泛应用。
它们需要具备轻量化、耐高温和高速等特性，以满足飞机在复杂的空中环境下的要求。
总的来说，压力轴承在各种机械设备中扮演重要角色，通过提
供良好的承载能力和可靠性，保障设备的正常运行和寿命。
它们适用于各种行业，包括制造业、汽车工业、能源行业等。
几种典型液体静压轴承结构特点与应用本文介绍了几种典型的、使用场合较多的液体动静压轴承的结构及特点，并举了各种动静压轴承在机床上应用的实例及效果。
液体动静压轴承精度高、刚度大、寿命长、吸振抗震性能好，主要用于精密加工机械及高速、高精度设备的主轴。
既可用于旧机床改造，也可用于新机床配套。
采用动静压轴承可以完全恢复机床因主轴轴承问题而丧失的加工精度和表面粗糙度；提高机床主轴精度和切削效率；并可多年连续使用而不需维修。
多年来我国一些企业采用动静压轴承为新机床配套和进行国产和进口旧机床设备改造，均获得了满意的使用效果和显著的经济效益。
液体动静压轴承综合了静压轴承的优点，消除了这两种轴承的不足。
其特点是采用整体式轴承与表面深浅腔结构油腔轴承系统工作时主轴被一层压力油膜浮起，主轴为经电机驱动已悬浮在轴承之间发生机械摩擦与磨损，从而提高轴承寿命且有良好的精度保持性。
当电机驱动主轴旋转时，轴承油腔内由于阶梯效应自然形成动静压承载油膜，轴承成为具有静压压力场的东压滑动轴承。
与三块、五块瓦相比，动静压轴承为整体式使结构，轴承与箱体孔接触面积大，为刚性连接，是油膜刚度得到充分的发挥利用。
主轴工作时，油膜刚度是轴承静态刚度与动态刚度的叠加，有很强的承载能力。
压力油膜的“均化”作用可使主轴回转精度高于轴颈和轴承的加工精度。
一、静压轴承的几种典型结构及特点液体动静压轴承所采用油腔结构、节流器与静压轴承相比均不相同。
静压轴承采用的固定节流器有“小孔”、“毛细管”等，可变节流器大多设置在轴承外部的静止部位，结构复杂，使用时常因节流器出面截流面太小，油液杂质易堆积而发生堵赛。
早期设计的动静压轴承为浅腔结构，分有节流器和无节流器两种。
图1为节流器的动静压轴承，深腔与浅腔形成静压腔，浅腔兼备节流功能。
压力油ps 进入中间环槽后，流入深腔和浅腔，经两端的轴向封油面排出，当主轴在轴承中高速旋转时，由于浅腔同轴向封油面台阶及主轴中心的轴承中微小偏心，自然形成楔形油膜而产生动压承载油膜。

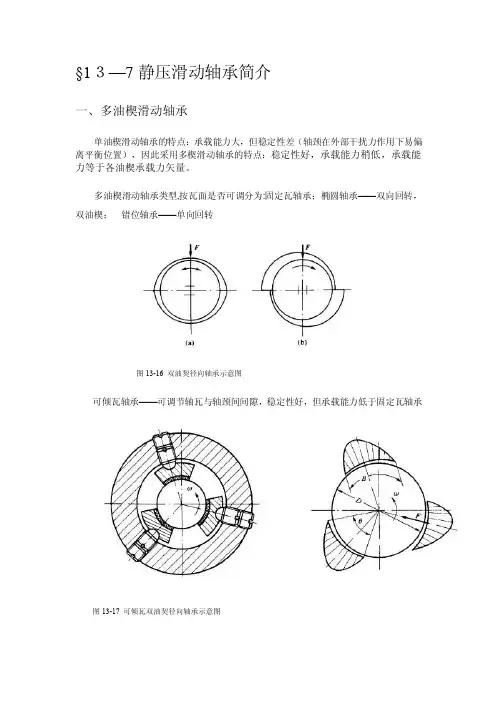

§1３—7 静压滑动轴承简介一、多油楔滑动轴承单油楔滑动轴承的特点：承载能力大，但稳定性差（轴颈在外部干扰力作用下易偏离平衡位置），因此采用多楔滑动轴承的特点：稳定性好，承载能力稍低，承载能力等于各油楔承载力矢量。
多油楔滑动轴承类型,按瓦面是否可调分为:固定瓦轴承；椭圆轴承——双向回转，双油楔；错位轴承——单向回转图13-16 双油契径向轴承示意图可倾瓦轴承——可调节轴瓦与轴颈间间隙，稳定性好，但承载能力低于固定瓦轴承图13-17 可倾瓦双油契径向轴承示意图二、液体静压轴承如下图所示，油泵把高压油送到轴承间隙，强制形成油膜，靠液体的静压平衡外载荷。
图13-18 静压轴承的工作原理优点：1）摩擦系数很小，约0.0001～0.004，起动力矩小，效率高2）磨损小（起动，停车时，轴颈与轴瓦也不直接接触），精度保持性好，寿命长3）油膜不受速度限制，因此能在极低或极高转速下工作。
4）对轴承材料要求低，对间隙和表面粗糙度要求也不高。
5）油膜刚度大，具有良好的吸振性，运转平稳，精度高。
缺点：供油装置较复杂，且维护管理要求较高。
三、气体轴承——空气作润滑剂气体粘度是液体的四五千分之一，所以可在极高速下运转：几十万～百万转(n/min)，但承载能力较低。
气体轴承：气体动压轴承；气体静压静承。
应用：精密测量仪、超精密机床主轴与导轨、超高速离心机、核反应堆内支承等。
四、磁力轴承利用磁场力使轴悬浮，故又称磁悬浮轴承，无需任何润滑剂，可在真空中工作，最高转速达38.4万转/S。
应用：超高速离心机、真空泵、精密陀螺仪及加速计、超高速列车、空间飞行器姿态飞轮、超高速精密机床等。
滑动轴承的类型及应用场合滑动轴承是一种常用的机械传动部件，广泛应用于各种机械设备中。
根据其结构和材料的不同，滑动轴承可以分为多种类型，每种类型都有其独特的应用场合。
我们来介绍一下最常见的滑动轴承类型——滚动轴承。
滚动轴承是由内圈、外圈、滚动体和保持架组成的。
滚动轴承的作用是通过滚动摩擦来减小摩擦阻力，提高机械传动效率。
滚动轴承广泛应用于汽车、机床、风力发电机等领域，能够承受较大的径向和轴向载荷。
我们来介绍滑动轴承的另一种类型——滑动片轴承。
滑动片轴承是由内外圈以及滑动片组成的。
滑动片轴承的作用是通过滑动摩擦来减小摩擦阻力，实现机械传动。
滑动片轴承主要应用于高速旋转的机械设备中，如发电机组、飞机发动机、船舶等，具有耐高温、耐磨损等特点。
还有一种常见的滑动轴承类型是球面滑动轴承。
球面滑动轴承是由内圈、外圈和滑动面组成的。
球面滑动轴承的作用是通过滑动摩擦来减小摩擦阻力，实现机械传动。
球面滑动轴承广泛应用于工程机械、冶金设备、矿山机械等领域，能够承受大的径向和轴向载荷，具有较高的旋转精度和刚度。
除了上述常见的滑动轴承类型，还有一些特殊的滑动轴承类型，如滑动材料轴承、液体润滑滑动轴承等。
滑动材料轴承是通过特殊的材料来减小摩擦阻力，例如高分子材料、聚四氟乙烯等。
液体润滑滑动轴承是利用液体来减小摩擦阻力，例如油脂润滑和水润滑等。
这些特殊的滑动轴承类型在特定的应用场合中发挥着重要的作用，如高温、高速、低噪音等要求的机械设备。
滑动轴承是一种常用的机械传动部件，根据其结构和材料的不同，可以分为滚动轴承、滑动片轴承、球面滑动轴承以及特殊的滑动轴承类型。
每种类型的滑动轴承都有其独特的应用场合，能够满足不同机械设备的传动需求。
在选择和使用滑动轴承时，需要根据具体的工作条件和要求来进行合理的选择，以确保机械设备的正常运行和延长使用寿命。
【序】在工程行业中，轴承是一种关键的机械零件，用于支撑旋转机械部件，使其能够在运转时减少摩擦和磨损。
选择合适的轴承类型并正确使用轴承是非常重要的。
在本文中，我将深入探讨常用的轴承类型和使用注意事项，帮助您更全面地理解和运用轴承。
【1. 常用的轴承类型】1.1 深沟球轴承深沟球轴承是最常见的轴承类型之一，它适用于轴向和径向负载，并且能够在高速运转时减少摩擦。
这种轴承的设计特点是内外圈均为深沟，它的优点是结构简单、安装方便、使用方便，是最为便宜的轴承类型之一。
1.2 圆锥滚子轴承圆锥滚子轴承适用于承受相对较大的轴向和径向负载，它的内外圈都带有锥形滚道，这种结构有利于调整轴向间隙。
圆锥滚子轴承的优点是承受拉力较大，缺点是转速不可过高。
1.3 自调心滚子轴承自调心滚子轴承能够自动调节偏差，适用于大型机械设备，其内环为圆柱形，外圈为双列滚道。
这种轴承适用于轴与座孔偏差大、加载大、振动和冲击负荷较大的环境。
1.4 圆柱滚子轴承圆柱滚子轴承适用于承受较大的轴向负载，其内外圈均为圆柱滚道。
这种轴承结构紧凑，转速限制较高，但不宜受到径向负载。
【2. 使用注意事项】2.1 清洁环境安装轴承时，要保持周围环境干净整洁，防止灰尘、异物等杂质进入，导致轴承损坏。
2.2 适当润滑适当的润滑能够减少摩擦和磨损，延长轴承的使用寿命。
在润滑过程中，要选择合适的润滑脂或润滑油，并且定期检查和更换。
2.3 避免过热轴承在运转时会产生热量，如果过热会导致润滑脂老化，造成轴承损坏。
要及时处理可能导致轴承过热的问题，例如过载、不良润滑等。
2.4 定期检查定期检查轴承的使用状态，包括轴承的运转声音、温度、振动等，及时发现问题并采取相应的措施。
【3. 总结和回顾】通过本文的探讨，我们了解了常用的轴承类型及其使用注意事项。
不同类型的轴承适用于不同的工况，正确选型和使用对于机械设备的正常运转至关重要。
在实际应用中，我们需要根据设备的工作条件和要求，选择合适的轴承类型，并严格遵循使用注意事项，以确保设备的稳定运行和延长轴承的使用寿命。
流场基本方程在静压和动静压轴承设计当中，为了计算油膜的承载能力，就需要计算油膜的压力分布。
而计算流体的流量，就需要计算油膜内的速度分布。
另外，需要计算轴承的摩擦阻力，那就要计算轴承面上的剪应力分布。
特别的，在轴高速转动时，进油温度和出油温度之间有温度差。
考虑到粘度和温度之间的耦合关系，若要准确计算油膜的压力分布，还需要计算轴承面上的温度分布。
轴承间隙中的润滑液体为黏性流体，根据动量、质量和能量守恒定律以及微元的力平衡条件，可以推导出纳维-斯托克斯方程（流体的动量方程）、连续方程、剪应力方程、能量方程和热传导方程。
再加上润滑液体的状态方程（粘温方程、粘压方程）、油膜的几何方程以及轴颈和轴承的变形方程，通过这些方程之间的联立，就可以求解流固耦合、粘温耦合下的油膜压力分布。
纳维-斯托克斯方程（Navier-Stokes）和雷诺方程（Reynolds）黏性流体运动方程是研究润滑流体的基本方程。
对于不可压缩的牛顿流体，其运动方程，即纳维-斯托克斯方程可以表示为公式1{ρdudt=ρX−ðpðx+μ∇2uρdvdt=ρY−ðpðy+μ∇2vρdwdt =ρZ−ðpðz+μ∇2w式中，u、v、w分别为流速沿x、y、z坐标轴方向的分量；X、Y、Z为单位质量的体力沿着x、y、z坐标轴方向的分量；p为油膜压力；ρ为液压油的密度；μ为液压油的粘度；对时间的全微分可以表示为ddt =ððt+uððx+vððy+wððz；定义拉普拉斯算子∇2=ð2ðx2+ð2ðx2+ð2ðz2。
等式的左侧项为微元体的惯性力，而等式的右侧项表示的是微元体的体力、压力和黏性剪切力。
将x-y-z坐标系下的纳维-斯托克斯方程展开后可以表示为：{ρdudt=ρX−ðpðx+μ(ð2uðx2+ð2uðy2+ð2uðz2)ρdvdt=ρY−ðpðy+μ(ð2vðx2+ð2vðy2+ð2vðz2)ρdwdt=ρZ−ðpðz+μ(ð2wðx2+ð2wðy2+ð2wðz2)对于有些流场（比如环形的止推轴承面或是展开后为部分圆环的圆锥轴承面），圆柱坐标下进行计算会变得更加容易些。
液体静压、动静压技术在我国机床的发展历史及现况丁振乾【期刊名称】《世界制造技术与装备市场》【年(卷),期】2014(000)002【总页数】4页(P73-76)【作者】丁振乾【作者单位】上海原创精密机床主轴有限公司【正文语种】中文静压支承具有高精度、高刚度、长寿命等一系列优点而得到人们的重视和广泛应用。
最早的液体静压支承的雏形是在1878年巴黎国际博览会上展出的能灵活浮动的展品。
1938年美国加利福尼亚洲的帕罗马尔山天文观测站在200英寸天文望远镜上，首次成功地应用液体静压推力轴承。
该望远镜重量为500t，转速为1转/天，但驱动功率仅需70W。
1945年法国工程师P.Gerard发明了向心静压轴承，并于1948年成功地应用于Gendron磨床砂轮主轴上，在以后的几十年中，静压技术迅速发展，应用范围不断扩大，几乎遍及于整个机械制造行业，包括仪器、冷轧机、雷达天线座等民用与军工的设备上。
为制造精密磨床，国内上海机床厂于1958年首先开展该技术的研究。
随后1959年广州热带机床研究所成立，1962设立专业研究室。
经过五十多年的发展目前该技术已达世界先进水平，不但给新产品设计提供性能良好的轴承，提高了机床及设备的精度和效率，也为旧设备的精化改造提供了技术保证。
以下本文略述我国机床静压技术的发展过程及现况。
一、原理验证阶段 (1958～1960)当时毛细管节流及小孔节流静压轴承国外虽有理论公式，但在机床上的应用实例不多，对于轴承及节流器的具体结构参数甚至缺少资料。
因此只能根据已有的资料对静压轴承进行原理验证，以探讨在磨床上应用的可能性。
第一套静压轴承是装在一台外圆磨床砂轮架上，通过试验，初步验证了计算公式。
以后在上述试验基础上又制造了小孔节流静压轴承砂轮架，供三台磨床 (M7120及M7150型卧轴矩台平面磨床、Y7520W型万能螺纹磨床)生产试用。
如:M7120型平面磨床砂轮架轴承，以0.05～0.10mm的进给量磨削硬度为48HRC的45钢，一次走刀，光洁度即达▽9。
大型球磨机动静压轴承安装、调式施工工法一、前言大型球磨机动静压轴承安装、调式施工工法是一种用于大型球磨机的轴承安装和调式的施工方法。
球磨机作为一种重要的矿山设备，广泛应用于矿山、冶金、水泥等行业，其稳定运行和高效工作对于生产效率具有重要作用。
而轴承作为球磨机的关键部件，对机器的工作精度和稳定性起到决定性的作用。
因此，大型球磨机动静压轴承安装、调式施工工法的研究和应用具有重要意义。
二、工法特点大型球磨机动静压轴承安装、调式施工工法具有以下几个特点：1. 施工过程精准度高：通过采用精密仪器和先进的测量工具，可以实现对轴承安装过程的精确控制和调试，提高了施工过程中的精准度。
2. 施工效率高：大型球磨机动静压轴承安装、调式施工工法采用机械化和自动化技术手段，可以大大提高施工效率，缩短施工周期。
3. 施工质量稳定：工法结合了工程实践和科学理论，通过合理的施工流程和质量管理手段，可以确保施工质量的稳定性和可靠性。
三、适应范围大型球磨机动静压轴承安装、调式施工工法适用于各种大型球磨机轴承的安装和调试，包括静压轴承、动压轴承和气静压轴承等。
且适用于各种矿山、冶金、水泥等行业中的球磨机设备。
四、工艺原理大型球磨机动静压轴承安装、调式施工工法的工艺原理是通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释，从而使读者了解该工法的理论依据和实际应用。
在施工过程中，首先需要根据球磨机的具体情况，确定轴承的尺寸和型号。
然后进行轴承安装前的准备工作，包括清洁球磨机轴承孔和检查轴承孔的尺寸和形状。
接下来是轴承的安装。
首先将轴承放入轴承孔中，并采用合适的方法和工具进行安装，确保轴承的正确位置和固定。
在安装过程中，还需要对轴承进行检查和调整，以保证其在安装后的工作精度和稳定性。
安装完成后，进行轴承的调试工作。
通过对轴承的测量和调整，以及对球磨机的运行状态进行监测和分析，可以确保轴承的调试工作的准确性和有效性。
调试完毕后，还需要对轴承进行润滑和密封处理，以确保其工作环境的清洁和安全。
典型动静压轴承的结构第一篇：典型动静压轴承的结构典型动静压轴承的结构轴承中有一种叫做动静压轴承，这种轴承的结构很特别。
下面就为大家介绍介绍这种典型轴承的结构，以及在使用过程中的注意事项。
1、深浅腔结构动静压轴承：适用于高速轻载的机床主轴，如M1432外圆磨、MGA6025工具磨等。
2、孔式环面节流深浅腔动静压轴承：适用于中速中载的机床主轴，如MG1432外圆磨、MM7150平磨、M1080无心磨、轧辊磨等。
3、柱销式内反馈动静压轴承：适用于载荷与速度变化范围大的机床主轴。
4、圆锥静压轴承：适合于高速内圆磨头主轴系统(如2110内圆磨头)、电主轴、和内沟道磨床。
在使用过程中的注意事项1、正常使用一年后应更换2#主轴油和粗精滤芯。
2、正常使用泵站要补充油时一定要3层绸子布过滤加入。
3、主轴皮带轮、砂轮装卸时一定要在泵站工作的状态下进行。
即主轴在静压油浮起的状态下进行。
这样不损伤主轴和动静压轴承。
4、砂轮主轴工作前观察泵站压力和磨头静压是否在规范范围内。
5、设备停机时，一定要先停掉磨头电机，待砂轮停稳后，再关掉泵站，否则容易损伤磨头。
6、换泵站上的任何零部件，一定要先卸掉高压进油软管接头，更换完零件后，油路自我循环15-20分钟后方可将进油管接上磨头，这样就保证了进入磨头的主轴油是经过精过滤的超洁净主轴油。
这样做可以延长动静压主轴的使用寿命.电话：************传真：029-********第二篇：偏航轴承典型失效分析河南科技大学毕业设计（论文）风电偏航轴承典型失效分析摘要偏航轴承是风电设备中主要的零部件，其性能与工况的好坏直接影响到与之相连的转动轴以及安装在转轴上的偏航系统装置乃至整个风电设备的性能。
据统计，在风电设备中，大约有20%的故障都是由于偏航轴承引起的。
因此，研究偏航轴承的失效机理，提出相应的预防和维护措施，对于提高偏航轴承的可靠性，提高风电设备的使用寿命，提高经济效益，保证风电设备的长期安全稳定运行，均有现实的意义。
