各类滚动轴承结构特点和应用滚动轴承是目前应用最广泛的轴承之一，广泛应用于各种机械设备中。
下面将介绍各类滚动轴承的结构特点和应用。
1.深沟球轴承深沟球轴承的内外圈为球面结构，可承受径向和轴向载荷。
其结构特点是具有高转速，低噪音，低摩擦系数等优点，常用于电机、汽车传动装置、仪器仪表等设备。
2.圆柱滚子轴承圆柱滚子轴承的滚子为柱面形状，内外圈滚道为圆柱面。
该结构轴承能够承受更大的径向负荷，适用于高转速和高负载的设备，如液压泵、冲压机、传动装置等。
3.锥形滚子轴承锥形滚子轴承的内外圈滚道为锥面，滚子为锥形。
该结构轴承能够同时承受径向和轴向负荷，并具有较高的转速和较大的刚度。
常用于汽车轮胎支撑、飞机起落架等高速大负荷设备。
4.调心球轴承调心球轴承的内外圈滚道为球面结构，可在一定范围内调整轴承的倾斜角度。
该结构轴承具有较大的容错能力，适用于在线性体系变化较大的设备，如纺织机械、冶金机械等。
5.推力球轴承推力球轴承的滚道为凸面，滚珠为球形。
该结构轴承主要承受轴向负荷，适用于高速旋转的设备，如汽车变速器、涡轮机等。
6.圆柱滚子推力轴承圆柱滚子推力轴承的滚道为圆柱面，滚子为圆柱形状。
该结构轴承能够承受大的径向和轴向负荷，并具有较高的承载能力和刚度，常用于悬浮支承、发电机等设备。
7.滚针轴承滚针轴承的滚子为小直径和长长度的滚珠，适用于有限的空间和较小负荷的设备。
以上是常见的几种滚动轴承的结构特点和应用。
不同类型的滚动轴承具有不同的优势和适用范围，可以根据具体的设备特点和工作环境选择合适的轴承。
在使用过程中，还需要注意轴承的润滑方式、装配与拆卸方法以及正确的维护保养，以延长轴承的使用寿命和提高设备的工作效率。
图解13种轴承的特点、区别和用途轴承是机械设备中举足轻重的零部件。
它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
轴承按承载方向或公称接触角不同，分为：向心轴承、推力轴承。
按滚动体种类，分为：球轴承，滚子轴承。
按能否调心，分为：调心轴承，非调心轴承（刚性轴承）。
按滚动体的列数，分为：单列轴承，双列轴承，多列轴承。
按部件能否分离，分为：可分离轴承，不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享13种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。
主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。
主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷。
主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负荷，使用时一般采用油润滑。
轴承分类和用途范文轴承是机械设备中常用的一种零件，它用于支撑旋转机械的轴，减少摩擦，并使轴能够顺畅旋转。
根据不同的工作条件和要求，轴承可以分为多种类型。
下面将介绍一些常见的轴承分类和其用途。
1.深沟球轴承深沟球轴承是最常见和最常用的轴承类型之一、它们适用于高速操作和较大载荷。
常见的应用包括电动工具、电机、汽车和摩托车的传动系统等。
2.推力球轴承推力球轴承主要用于承受轴向负载。
它们由一个球形或凸面的外圈和一个球形内圈组成，其设计使得在单向和双向载荷下能够承受高载荷。
用途包括汽车、船舶、风力涡轮机和工程机械等。
3.圆锥滚子轴承圆锥滚子轴承由一组圆锥滚子组成，可以同时承受径向和轴向负荷。
这种类型的轴承广泛应用于车辆的后轮轴承和大型设备中，如航天器、农业机械、钢铁和采矿设备等。
4.滚针轴承滚针轴承具有较小的外径和较长的长度，适用于具有有限安装空间的应用。
滚针轴承广泛应用于汽车变速器、摩托车引擎、飞机发动机和军事设备等。
5.调心球轴承调心球轴承能够容纳自由线性偏差和轴向偏差，使其适用于高速旋转和需要较大偏差能力的应用。
这种轴承常用于风力涡轮机、纺织机械和各种工业设备中。
6.圆柱滚子轴承圆柱滚子轴承主要承受较大的径向负荷，并适用于高速旋转。
常见的应用包括发电机、涡轮压缩机、轴承盘车以及其他高负荷设备。
7.液体轴承液体轴承使用润滑油或液体填充轴承间隙，减少摩擦并消除润滑问题。
这种类型的轴承广泛应用于飞机、汽车、发电机组和高速传动系统等。
除了上述常见的轴承类型，还有其他一些特殊用途的轴承，如磁性轴承、陶瓷轴承和陶瓷磁悬浮轴承等。
每种轴承都具有特定的特点和优势，以适应不同的应用场景和要求。
总的来说，轴承在现代工业生产中扮演着非常重要的角色，它们的分类和用途多种多样。
通过了解每种轴承类型的特点和适用范围，可以选择合适的轴承来确保机械设备的正常运行和长期稳定性。
动静压轴承的选用方法
动静压轴承的选用方法：
1、深浅腔结构动静压轴承：适用于高速轻载的机床主轴，如M1432外圆磨、MGA6025工具磨等。
2、孔式环面节流深浅腔动静压轴承：适用于中速中载的机床主轴，如MG1432外圆磨、MM7150平磨、M1080无心磨、轧辊磨等。
阀门进口泵工业洗衣机
3、柱销式内反馈动静压轴承：适用于载荷与速度变化范围大的机床主轴。
4、圆锥静压轴承：适合于高速内圆磨头主轴系统（如2110内圆磨头）、电主轴、和内沟道磨床.
静压轴承得原理：轴颈和轴承被外界供给的一定压力的承载介质完全隔开，从而减低轴颈和轴承间相对摩擦，介质膜体的形成不受相对滑动速度的限制，在各种速度（包括零速度）下，均有较大承载能力。
根据介质不同，静压轴承可分为液体静压轴承，气体静压轴承。
主轴浮量是指压力油进入油腔形成的液压力同主轴或载荷达到平衡，主轴浮起的位移值。
静压轴承是利用外部油源产生承载能力的油膜轴承,动静压混合轴承是一种既综合了液体动压和静压轴承的优点，又克服了两着缺点的新型多油楔油膜轴承。
它利用静压轴承的节流原理，使压力油腔中产生足够大的静压轴承载力，从而克服了液体动压轴承启动和停止时出现的干摩擦造成主轴与轴承磨损现象，提高了主轴和轴承的使用寿命及精度保持性；轴承油腔大多采用浅腔结构，在主轴启动后，依靠浅腔阶梯效应形成的动压承载力和静压承载力叠加,大大地提高了主轴承载能力,而多腔对置结构又极大地增加了主轴刚度；高压油膜的均化作用和良好的抗振性能,保证了主轴具有很高旋转精度和运转平稳性。
目前,在改造旧精密磨削设备方面,用得较多的是北京中航设备改造厂的wmb型表面节流液体动静压混合轴承。
动压、静压、动静压轴承的工作原理及装配知识一、静动压轴承的工作原理先启动供油泵,油经滤油器后经节流器进入油腔、此时在主轴颈表面产生一层油膜,支承、润滑和冷却主轴,由于节流器的作用油液托起主轴,油经回油孔通过回油泵回至油箱;然后启动磨头电机,主轴旋转;利用极易产生动压效应的楔形油腔结构,主轴进入高速稳态转动后,形成强刚度的动压油膜,用以平衡在高速运行下的工作负载;结构形式及特点: 整体套筒式结构,安装方便; 高精度:由于承载油膜的均化作用,使主轴具有很高的旋转精度: 主轴径向跳动、轴向窜动≤2μm；或≤1μm 高刚度：由于该轴系的独特油腔结构,轴承系统在工作时,主轴被一层压力油膜浮起,主轴未经旋转时为纯静压轴承,主轴旋转时由于轴承内孔浅腔的阶梯效应使得轴承内自然形成动压承载油膜,因而形成具有压力场的动压滑动轴承,该结构提高了轴承的刚度；轴向刚度可达到20—50kg /1μm；径向刚度可达到100kg /1μm 高承载能力：由于动压效果靠自然形成,无需附加动力,使得主轴承载能力大大提高; 长使用寿命：理论为无限期使用寿命,在正常使用条件下,极少维修.利用润滑油的粘性和轴颈的高速旋转,把润滑油带进轴承的楔形空间建立起压力油膜隔开;这种轴承称为动压滑动轴承; 靠液体润滑剂动压力形成液膜隔开两摩擦表面并承受载荷滑动轴承;液体润滑剂是被两摩擦面相对运动带入两摩擦面之间;产生液体动压力条件是﹕两摩擦面有足够相对运动速度﹔润滑剂有适当黏度﹔两表面间间隙是收敛;二、动压滑动轴承的安装动压轴承结构图1 装配前的准备1 准备所需的量具和工具;2 按照图纸要求检查轴套和轴承座的表面情况及配合过盈是否符合要求,然后按轴颈将轴套进行加工,并留出一定的径向配合间隙,其值约为～dd为轴颈的直径mm;3 按照图纸要求检查轴套油孔、油槽及油路;在确认油路畅通后方可进行装配;2 装配1 装配时可用压力机将轴套压入轴承体内或用大锤将轴套打入轴承体内;为了装配方便,轴套表面应涂上一层薄机油;2 用冷却法装配时,将轴套放人盛有液氮的容器中冷却,数分钟后将轴套取出,立即放人轴承座中;注意：装配中不能用手直接拿轴套,以防冻伤;3 紧固螺钉固定防止轴套转动或轴向移动;4 测量轴套内径和轴颈外径,检查其圆度、圆柱度和间隙;可以用刮研修正;三、静力润滑的滑动轴承工作原理静压轴承结构静压轴承在其内圆表面上开有四个对称均匀分布的油腔油腔与油腔之间开有回油槽回油槽与油腔之间有封油面;两个相对的油腔与一个薄膜节流器连通油压为P的润滑油经节流器薄膜两侧的节流间隙流入轴承相对的两油腔中;当轴承空载时两相对油腔压力相等薄膜处于平直状态轴浮在中间;当轴承受载荷W时上油腔间隙增大油压减小下油腔间隙减小油压升高形成压力差由此节流器上薄膜向上凸起使上侧节流间隙减小节流阻力增大下侧节流间隙增大节流阻力减小此时下油腔的油压增大P1上油腔的油压减小到P2压力差ΔP=P1-P2于是将轴抬起直至上下油腔的油压相等使轴颈处于油腔的包围中形成液体润滑;静压轴承装配;1 检查配合尺寸;2 装配前,应彻底清除各零件的毛刺,并对零件、箱体孔及箱内部和管路系统仔细清洗,不允许留有切屑、磨粒、棉纱等杂物;3 静压轴承在压入轴承壳体孔或箱体孔时,要防止擦伤外圆表面,以免使油腔之间互通4 静压轴承装入箱体孔后,可用研磨方法使前后轴承的同轴度达到要求;5 接上静压润滑供油系统,润滑油要符合要求,并经粗、精过滤后加入油箱;6 用手轻轻转动主轴,当轻快灵活时可启动供油系统;7 启动后,要检查供油压力与油腔压力的比值是否正常,并检查各管道有无渗漏现象,不符合要求时要进行调整和修理;。
轴承的主要分类引言轴承是机械设备中常见的零部件之一，用于减少摩擦和支撑旋转或往复运动的力。
根据不同的结构和用途，轴承可以分为多种类型。
本文将对轴承的主要分类进行全面、详细、完整和深入的探讨。
滚动轴承滚动轴承是最常见的一种轴承类型，其特点是通过滚动体来减少摩擦和支撑载荷。
滚动轴承分为以下几种子类型：1. 深沟球轴承深沟球轴承是最简单、最常见的滚动轴承之一。
它由一个外圈、一个内圈、一组钢球和一个保持器组成。
深沟球轴承适用于承受径向和轴向载荷，并且能够在高速运转时保持较好的稳定性。
2. 圆柱滚子轴承圆柱滚子轴承的滚动体是圆柱形的滚子，它们的长度略大于直径。
圆柱滚子轴承能够承受较大的径向载荷，并适用于高速运转和较高的轴向载荷。
3. 锥形滚子轴承锥形滚子轴承的滚动体是锥形的滚子，它们的轴向长度略大于径向长度。
锥形滚子轴承适用于承受高径向和轴向载荷，并且可以调整轴承之间的间隙，以适应不同的工作条件。
4. 自调心滚子轴承自调心滚子轴承具有两个滚道，其滚动体是圆柱形的滚子。
自调心滚子轴承可以在轴承与轴或壳体之间产生一定的偏转，从而适应不同的工作条件。
它们适用于承受大径向和轴向载荷，并且具有较好的自我调节能力。
滑动轴承滑动轴承是另一种常见的轴承类型，其特点是通过滑动摩擦来减少摩擦和支撑载荷。
滑动轴承分为以下几种子类型：1. 液体润滑滑动轴承液体润滑滑动轴承是利用液体润滑剂形成润滑膜，减少摩擦和磨损的轴承。
常见的液体润滑滑动轴承有油膜轴承和气体轴承。
2. 干摩擦滑动轴承干摩擦滑动轴承是利用干摩擦材料之间的摩擦力来减少摩擦和支撑载荷的轴承。
常见的干摩擦滑动轴承有干摩擦材料轴承和干摩擦涂层轴承。
磁悬浮轴承磁悬浮轴承是一种先进的轴承技术，它利用磁力来支撑和悬浮转子，减少轴与轴承之间的接触。
磁悬浮轴承可以实现无接触、无摩擦、无磨损的工作状态，具有高速、高精度、低噪音和长寿命等优点。
磁悬浮轴承广泛应用于高速列车、风力发电机组、离心压缩机等领域。

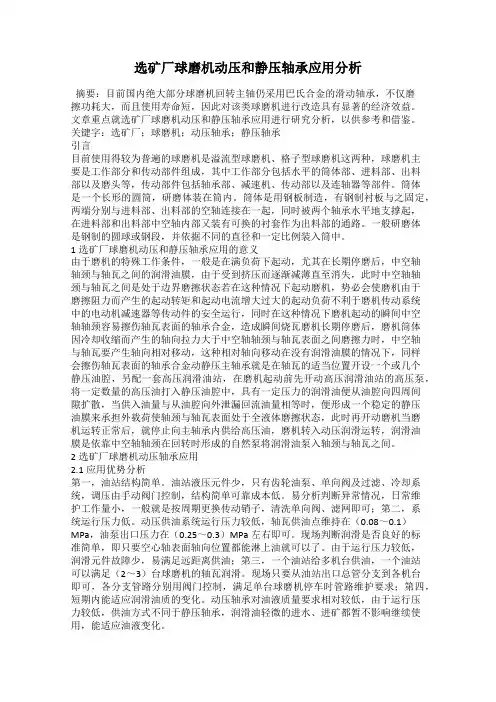

选矿厂球磨机动压和静压轴承应用分析摘要：目前国内绝大部分球磨机回转主轴仍采用巴氏合金的滑动轴承，不仅磨擦功耗大，而且使用寿命短，因此对该类球磨机进行改造具有显著的经济效益。
文章重点就选矿厂球磨机动压和静压轴承应用进行研究分析，以供参考和借鉴。
关键字：选矿厂；球磨机；动压轴承；静压轴承引言目前使用得较为普遍的球磨机是溢流型球磨机、格子型球磨机这两种，球磨机主要是工作部分和传动部件组成，其中工作部分包括水平的筒体部、进料部、出料部以及磨头等，传动部件包括轴承部、减速机、传动部以及连轴器等部件。
筒体是一个长形的圆筒，研磨体装在筒内。
筒体是用钢板制造，有钢制衬板与之固定，两端分别与进料部、出料部的空轴连接在一起，同时被两个轴承水平地支撑起，在进料部和出料部中空轴内部又装有可换的衬套作为出料部的通路。
一般研磨体是钢制的圆球或钢段，并依据不同的直径和一定比例装入筒中。
1选矿厂球磨机动压和静压轴承应用的意义由于磨机的特殊工作条件，一般是在满负荷下起动，尤其在长期停磨后，中空轴轴颈与轴瓦之间的润滑油膜，由于受到挤压而逐渐减薄直至消失，此时中空轴轴颈与轴瓦之间是处于边界磨擦状态若在这种情况下起动磨机，势必会使磨机由于磨擦阻力而产生的起动转矩和起动电流增大过大的起动负荷不利于磨机传动系统中的电动机减速器等传动件的安全运行，同时在这种情况下磨机起动的瞬间中空轴轴颈容易擦伤轴瓦表面的轴承合金，造成瞬间烧瓦磨机长期停磨后，磨机筒体因冷却收缩而产生的轴向拉力大于中空轴轴颈与轴瓦表面之间磨擦力时，中空轴与轴瓦要产生轴向相对移动，这种相对轴向移动在没有润滑油膜的情况下，同样会擦伤轴瓦表面的轴承合金动静压主轴承就是在轴瓦的适当位置开设一个或几个静压油腔，另配一套高压润滑油站，在磨机起动前先开动高压润滑油站的高压泵，将一定数量的高压油打入静压油腔中，具有一定压力的润滑油便从油腔向四周间隙扩散，当供入油量与从油腔向外泄漏回流油量相等时，便形成一个稳定的静压油膜来承担外载荷使轴颈与轴瓦表面处于全液体磨擦状态，此时再开动磨机当磨机运转正常后，就停止向主轴承内供给高压油，磨机转入动压润滑运转，润滑油膜是依靠中空轴轴颈在回转时形成的自然泵将润滑油泵入轴颈与轴瓦之间。
滑动轴承的组成及其类型滑动轴承是一种广泛应用于机械设备中的传动装置，它通过润滑剂在滑动面之间形成油膜，从而减少摩擦和磨损。
滑动轴承的组成主要包括轴承壳体、衬垫、轴承座、滑动面、润滑剂等部分。
下面将对滑动轴承的组成和类型进行详细介绍。
一、滑动轴承的组成1. 轴承壳体：轴承壳体是滑动轴承的外壳，通常由金属材料（如灰铸铁）制成，具有一定的强度和刚度，能够承受来自外部的载荷和振动。
轴承壳体通常具有圆盘状、圆筒状或半圆筒状等不同形状，以适应不同的安装方式和使用环境。
2. 衬垫：衬垫是滑动面的关键部分，通常由低摩擦材料制成，如自润滑金属（铜、铅合金）或非金属材料（聚四氟乙烯、玻璃纤维等）。
衬垫具有良好的抗磨损、自润滑和耐腐蚀性能，能够有效减少摩擦和磨损。
3. 轴承座：轴承座是将轴承固定在机械设备上的部件，通常由金属材料制成。
轴承座具有一定的强度和刚度，能够承受来自轴承和外部载荷的力。
轴承座通常具有圆盘状、方形、槽型等不同形状，以适应不同的安装方式和使用环境。
4. 滑动面：滑动面是轴承衬垫与轴承壳体之间摩擦的表面，通常由衬垫材料制成。
滑动面具有较好的平整度和光滑度，能够有效减少摩擦和磨损，形成润滑油膜，保证轴承的正常运行。
5. 润滑剂：润滑剂是滑动轴承中起到减少摩擦和磨损作用的重要物质。
常见的润滑剂有润滑油和润滑脂。
润滑剂能够填充滑动面的间隙，形成润滑油膜，降低摩擦系数，减少磨损。
二、滑动轴承的类型滑动轴承根据不同的结构和工作原理，可以分为多种类型。
常见的滑动轴承类型包括平衡式滑动轴承、压油式滑动轴承、静压式滑动轴承、摆动步进式滑动轴承等。
1. 平衡式滑动轴承：平衡式滑动轴承是指轴承衬垫的压力分布在一定范围内基本均匀的滑动轴承，常用于中低速、中低载荷、平稳工作条件下的轴承支撑。
2. 压油式滑动轴承：压油式滑动轴承是指通过外部润滑系统提供的高压油膜对轴承进行润滑和冷却的轴承，常用于高速、高温或重载条件下的轴承支撑。
几种典型液体静压轴承结构特点与应用本文介绍了几种典型的、使用场合较多的液体动静压轴承的结构及特点，并举了各种动静压轴承在机床上应用的实例及效果。
液体动静压轴承精度高、刚度大、寿命长、吸振抗震性能好，主要用于精密加工机械及高速、高精度设备的主轴。
既可用于旧机床改造，也可用于新机床配套。
采用动静压轴承可以完全恢复机床因主轴轴承问题而丧失的加工精度和表面粗糙度；提高机床主轴精度和切削效率；并可多年连续使用而不需维修。
多年来我国一些企业采用动静压轴承为新机床配套和进行国产和进口旧机床设备改造，均获得了满意的使用效果和显著的经济效益。
液体动静压轴承综合了静压轴承的优点，消除了这两种轴承的不足。
其特点是采用整体式轴承与表面深浅腔结构油腔轴承系统工作时主轴被一层压力油膜浮起，主轴为经电机驱动已悬浮在轴承之间发生机械摩擦与磨损，从而提高轴承寿命且有良好的精度保持性。
当电机驱动主轴旋转时，轴承油腔内由于阶梯效应自然形成动静压承载油膜，轴承成为具有静压压力场的东压滑动轴承。
与三块、五块瓦相比，动静压轴承为整体式使结构，轴承与箱体孔接触面积大，为刚性连接，是油膜刚度得到充分的发挥利用。
主轴工作时，油膜刚度是轴承静态刚度与动态刚度的叠加，有很强的承载能力。
压力油膜的“均化”作用可使主轴回转精度高于轴颈和轴承的加工精度。
一、静压轴承的几种典型结构及特点液体动静压轴承所采用油腔结构、节流器与静压轴承相比均不相同。
静压轴承采用的固定节流器有“小孔”、“毛细管”等，可变节流器大多设置在轴承外部的静止部位，结构复杂，使用时常因节流器出面截流面太小，油液杂质易堆积而发生堵赛。
早期设计的动静压轴承为浅腔结构，分有节流器和无节流器两种。
图1为节流器的动静压轴承，深腔与浅腔形成静压腔，浅腔兼备节流功能。
压力油ps 进入中间环槽后，流入深腔和浅腔，经两端的轴向封油面排出，当主轴在轴承中高速旋转时，由于浅腔同轴向封油面台阶及主轴中心的轴承中微小偏心，自然形成楔形油膜而产生动压承载油膜。
各类轴承特点和用途轴承是工程机械中常用的零件之一，用于减少机械设备中的摩擦阻力，提高设备的工作效率。
根据不同的结构和工作原理，轴承可以分为很多种类。
下面将介绍各类轴承的特点和用途。
1.滚动轴承滚动轴承是最常见的一种轴承。
它由内环、外环、滚动体（如球体、圆柱体等）和保持架组成。
滚动轴承具有承载能力强、摩擦系数低、工作稳定等优点，广泛应用于机床、汽车、摩托车等机械设备。
-深沟球轴承：它具有结构简单、承载能力大、转速高等特点，适用于高速运转设备，如电机、发电机组等。
-圆柱滚子轴承：它的滚动体为圆柱形，可以承受更大的径向负荷，适用于重载设备，如钢铁、矿山机械等。
-锥形滚子轴承：它能同时承受径向和轴向负荷，适用于液压机械、冲床等设备。
2.滑动轴承滑动轴承采用润滑油膜来减少摩擦和磨损，通过滑动的方式实现。
它具有高速运转、承载能力大、寿命长的特点，适用于高速机械设备。
-液体润滑滑动轴承：它是一种通过液体润滑来减少摩擦的轴承，适用于高速、高温的机械设备，如汽轮机、涡轮机等。
-干摩擦滑动轴承：它采用干摩擦材料来减少摩擦和磨损，适用于低速高负荷的机械设备，如重型农机、建筑机械等。
3.球面滚子轴承球面滚子轴承结合了滚动轴承和滑动轴承的优点，具有承载能力大、结构紧凑、使用寿命长等特点，广泛应用于重型机械设备。
-调心球面滚子轴承：它可以调整轴承的倾斜角度，适用于有偏心负荷和振动负荷的设备，如挖掘机、装载机等。
-推力球面滚子轴承：它主要承受轴向负荷，适用于离心泵、制冷设备等。
4.轴承单元轴承单元是一种将轴承、座和密封件组合在一起的集成装置，具有结构紧凑、安装简便等特点，广泛应用于农机、风电设备等。
-Y轴承单元：适用于车床、农用机械等。
-UC轴承单元：适用于冲孔机、风机等。
总之，轴承作为机械设备中重要的零件之一，不同种类的轴承具有不同的特点和用途。
通过选择合适的轴承类型，可以提高机械设备的工作效率、减少能源消耗、延长使用寿命。
§1３—7 静压滑动轴承简介一、多油楔滑动轴承单油楔滑动轴承的特点：承载能力大，但稳定性差（轴颈在外部干扰力作用下易偏离平衡位置），因此采用多楔滑动轴承的特点：稳定性好，承载能力稍低，承载能力等于各油楔承载力矢量。
多油楔滑动轴承类型,按瓦面是否可调分为:固定瓦轴承；椭圆轴承——双向回转，双油楔；错位轴承——单向回转图13-16 双油契径向轴承示意图可倾瓦轴承——可调节轴瓦与轴颈间间隙，稳定性好，但承载能力低于固定瓦轴承图13-17 可倾瓦双油契径向轴承示意图二、液体静压轴承如下图所示，油泵把高压油送到轴承间隙，强制形成油膜，靠液体的静压平衡外载荷。
图13-18 静压轴承的工作原理优点：1）摩擦系数很小，约0.0001～0.004，起动力矩小，效率高2）磨损小（起动，停车时，轴颈与轴瓦也不直接接触），精度保持性好，寿命长3）油膜不受速度限制，因此能在极低或极高转速下工作。
4）对轴承材料要求低，对间隙和表面粗糙度要求也不高。
5）油膜刚度大，具有良好的吸振性，运转平稳，精度高。
缺点：供油装置较复杂，且维护管理要求较高。
三、气体轴承——空气作润滑剂气体粘度是液体的四五千分之一，所以可在极高速下运转：几十万～百万转(n/min)，但承载能力较低。
气体轴承：气体动压轴承；气体静压静承。
应用：精密测量仪、超精密机床主轴与导轨、超高速离心机、核反应堆内支承等。
四、磁力轴承利用磁场力使轴悬浮，故又称磁悬浮轴承，无需任何润滑剂，可在真空中工作，最高转速达38.4万转/S。
应用：超高速离心机、真空泵、精密陀螺仪及加速计、超高速列车、空间飞行器姿态飞轮、超高速精密机床等。
滑动轴承的类型及应用场合滑动轴承是一种常用的机械传动部件，广泛应用于各种机械设备中。
根据其结构和材料的不同，滑动轴承可以分为多种类型，每种类型都有其独特的应用场合。
我们来介绍一下最常见的滑动轴承类型——滚动轴承。
滚动轴承是由内圈、外圈、滚动体和保持架组成的。
滚动轴承的作用是通过滚动摩擦来减小摩擦阻力，提高机械传动效率。
滚动轴承广泛应用于汽车、机床、风力发电机等领域，能够承受较大的径向和轴向载荷。
我们来介绍滑动轴承的另一种类型——滑动片轴承。
滑动片轴承是由内外圈以及滑动片组成的。
滑动片轴承的作用是通过滑动摩擦来减小摩擦阻力，实现机械传动。
滑动片轴承主要应用于高速旋转的机械设备中，如发电机组、飞机发动机、船舶等，具有耐高温、耐磨损等特点。
还有一种常见的滑动轴承类型是球面滑动轴承。
球面滑动轴承是由内圈、外圈和滑动面组成的。
球面滑动轴承的作用是通过滑动摩擦来减小摩擦阻力，实现机械传动。
球面滑动轴承广泛应用于工程机械、冶金设备、矿山机械等领域，能够承受大的径向和轴向载荷，具有较高的旋转精度和刚度。
除了上述常见的滑动轴承类型，还有一些特殊的滑动轴承类型，如滑动材料轴承、液体润滑滑动轴承等。
滑动材料轴承是通过特殊的材料来减小摩擦阻力，例如高分子材料、聚四氟乙烯等。
液体润滑滑动轴承是利用液体来减小摩擦阻力，例如油脂润滑和水润滑等。
这些特殊的滑动轴承类型在特定的应用场合中发挥着重要的作用，如高温、高速、低噪音等要求的机械设备。
滑动轴承是一种常用的机械传动部件，根据其结构和材料的不同，可以分为滚动轴承、滑动片轴承、球面滑动轴承以及特殊的滑动轴承类型。
每种类型的滑动轴承都有其独特的应用场合，能够满足不同机械设备的传动需求。
在选择和使用滑动轴承时，需要根据具体的工作条件和要求来进行合理的选择，以确保机械设备的正常运行和延长使用寿命。
滑动轴承的组成及其类型滑动轴承是一种常用的力学零件，广泛应用于机械设备中。
它通过滑动摩擦来支撑和传递转动运动或直线运动载荷。
滑动轴承的组成主要包括轴承壳体、滑动层、摩擦材料和润滑剂。
根据轴承的结构和用途不同，滑动轴承可以分为几种类型，如下所示。
1. 原理型滑动轴承：原理型滑动轴承是最基本的一种类型，它由平面轴承和滚轮轴承组成。
它的工作原理是通过固定的轴和转动的内圈之间的摩擦来支撑和传递载荷。
2. 液体动压滑动轴承：液体动压滑动轴承又称为液膜滑动轴承。
它通过液体的压力来支撑和传递载荷，摩擦非常小，具有良好的稳定性和耐磨性。
3. 液体静压滑动轴承：液体静压滑动轴承又称为静压气体轴承。
它通过气囊或液囊形成压力，从而支撑和传递载荷。
它的优点是工作平稳，摩擦小，负荷能力强。
4. 气体动压滑动轴承：气体动压滑动轴承是一种利用气体的动力来支撑和传递载荷的轴承。
它具有自润滑、稳定性好的优点，通常应用于高转速的轴承系统中。
5. 磁悬浮轴承：磁悬浮轴承是一种利用磁力来支撑和传递载荷的轴承。
它通过磁场的作用使轴承与支承之间产生浮动，从而减小了摩擦和磨损。
6. 弹性元件滑动轴承：弹性元件滑动轴承通过弹性元件的变形来支撑和传递载荷。
它具有结构简单、制造成本低等优点，广泛应用于一些低载荷和低速度的轴承系统中。
除了以上几种常见的滑动轴承类型，还有一些特殊用途的滑动轴承，如磁流体轴承、陶瓷轴承、液滴轴承等。
综上所述，滑动轴承是一种常用的机械零件，其组成包括轴承壳体、滑动层、摩擦材料和润滑剂。
根据不同的结构和用途，滑动轴承可以分为原理型滑动轴承、液体动压滑动轴承、液体静压滑动轴承、气体动压滑动轴承、磁悬浮轴承、弹性元件滑动轴承等多种类型。
每种类型的滑动轴承都有其特点和适用范围，在不同的机械设备中具有广泛的应用。
动静压主轴结构范文动静压主轴是一种高速旋转的轴承结构，主要用于工业机械设备中的旋转部件，如车床、磨床、铣床等。
这种结构能够提供极高的转速和较低的摩擦力，以确保机械设备的高效率和稳定运行。
本文将介绍动静压主轴的结构和工作原理。
1.结构主轴本体是整个主轴结构的核心部分，通常由高强度的合金钢材料制成，具有高刚性和抗振能力。
主轴本体上布置着一系列的压力孔，用于引导工作液体进入动压轴承和静压轴承。
动压轴承是动静压主轴中的关键组件，负责支撑和旋转主轴，在工作过程中通过液体动力产生极高的旋转速度。
动压轴承的结构一般有两种形式：膜式动压轴承和涡旋动压轴承。
膜式动压轴承采用环状的弹性薄膜作为轴承支撑，通过液体的动力产生平衡力，以减小摩擦力和振动。
涡旋动压轴承则利用液体在旋转过程中形成涡旋流动，产生稳定的压力力循环，减小摩擦力和磨损。
静压轴承是主轴结构中的另一重要组成部分，用于支撑主轴的横向运动和固定位置，以保持轴线的定位精度。
静压轴承通过液体的静力产生承载力，与动压轴承一起形成主轴的稳定支撑。
润滑系统是动静压主轴中的重要组件，用于提供液体润滑剂，减小轴承的摩擦和磨损，并冷却主轴以保持合适的工作温度。
润滑系统一般包括油槽、泵和滤清器等部分，能够实现润滑剂的循环供给和过滤清洁。
2.工作原理在动静压主轴的工作过程中，通过高速旋转和液体动力的作用，产生了以下几个作用原理：动压效应：动压轴承通过液体动力产生的压力力循环作用，使主轴能够在高速旋转下保持稳定的支撑和运动。
液体动力以高速流动的形式产生动力压力，并通过压力孔进入轴承区域，使轴承产生承载力，从而减小了摩擦和磨损。
静压效应：静压轴承通过液体静力产生的承载力，使主轴能够在工作过程中保持稳定的位置和方向。
静压轴承通过液体的静压力将主轴固定在一定位置，并能够承受来自于轴承上的径向力和轴向力，以保持轴线定位的精度。
冷却效应：润滑系统提供的润滑剂能够有效地冷却主轴，以保持合适的工作温度。
