彩色显像管会聚调整

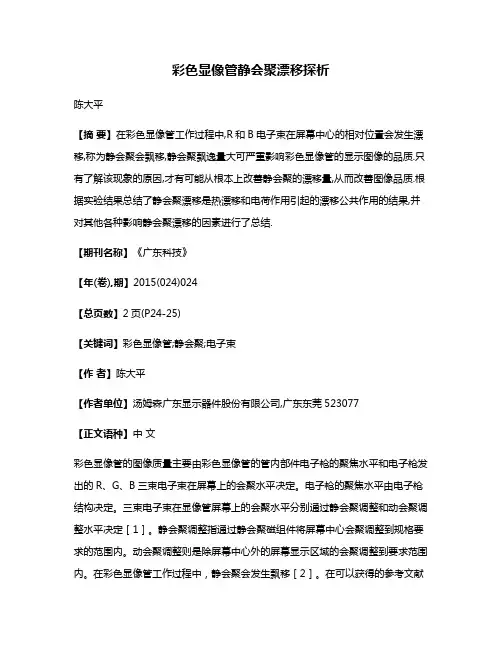

彩色显像管静会聚漂移探析陈大平【摘要】在彩色显像管工作过程中,R和B电子束在屏幕中心的相对位置会发生漂移,称为静会聚会飘移,静会聚飘逸量大可严重影响彩色显像管的显示图像的品质.只有了解该现象的原因,才有可能从根本上改善静会聚的漂移量,从而改善图像品质.根据实验结果总结了静会聚漂移是热漂移和电荷作用引起的漂移公共作用的结果,并对其他各种影响静会聚漂移的因素进行了总结.【期刊名称】《广东科技》【年(卷),期】2015(024)024【总页数】2页(P24-25)【关键词】彩色显像管;静会聚;电子束【作者】陈大平【作者单位】汤姆森广东显示器件股份有限公司,广东东莞523077【正文语种】中文彩色显像管的图像质量主要由彩色显像管的管内部件电子枪的聚焦水平和电子枪发出的R、G、B三束电子束在屏幕上的会聚水平决定。

电子枪的聚焦水平由电子枪结构决定。

三束电子束在显像管屏幕上的会聚水平分别通过静会聚调整和动会聚调整水平决定［1］。

静会聚调整指通过静会聚磁组件将屏幕中心会聚调整到规格要求的范围内。

动会聚调整则是除屏幕中心外的屏幕显示区域的会聚调整到要求范围内。

在彩色显像管工作过程中，静会聚会发生飘移［2］。

在可以获得的参考文献中，对静会聚飘移没有详细的描绘和解决方案。

本文通过大量特定实验结果分析得出有价值的发现，并提出了改善措施，对彩色显像管品位的提高起到重要作用。

通过实验发现，静会聚漂移主要由于G1/G2热变形和主透镜附近的管径管玻璃表面电荷引起。

G1/G2热变形引起的会聚漂移一般在彩色显像管开始工作后数分钟到几十分钟内变化，表面电荷引起的漂移一般需要经过1小时或数小时才能变得稳定。

汤姆森广东显示器件股份有限公司遇到的会聚漂移实例：经过正常ITC调试好的管子在管理检查时（放置一至二天）静会聚变坏，蓝色超前，如图1所示。

会聚漂移测量的方法和规律：常规测量会聚漂移的方法，预热半小时后调整ITC，使中心会聚接近0，关闭测量系统3小时，之后进行静会聚测试，见表1；规律，以R束为基准看B束X方向偏移R/Bx。

4. 彩色显像管电路显像管的作用与摄像管恰好相反，它将图像的电信号还原为光信号，即重现图像。

电视机的各项指标均与它有着密切的关系。

本节主要分别介绍显像管及附属线路的结构、工作原理和性能指标。

4..1 彩色显像管结构显像管是一种阴极电子射线管，简称CRT，它是彩色电视机重现彩色图像的关键器件。

结构如图4-1所示。

图4-1 自会聚彩色显像管结构(1) 玻璃外壳显像管的外壳由玻璃制成。

由于管内真空度很高，整个外壳要承受很大的大气压力，故玻璃较厚，以防爆裂，并在玻璃外壳周围箍一条防爆钢带。

玻璃外壳又由管颈、管锥体和屏幕玻璃三部分构成。

屏幕通常为球面形状，我国规定屏幕宽、高比为4：3。

管锥的形状为锥体，管锥一端与管屏封结，另一端与管颈封结。

管锥的内外壁都涂有导电石墨(内外都需整壁导电），内壁石墨与高压嘴阳极相连，外壁石墨通过金属弹片与电路中的“地”相连。

内外壁的,石墨层与玻璃介质构成500～1 000 pF的电容，这个电容可作为第二、第四高压阳极的滤波电容，因此在高压供电电路中不必再接高压滤波电容。

管锥上还有一个高压阳极插座（修理上称做“高压嘴”），l万伏以上的高压就是通过它加到内部阳极的。

(2) 荧光屏荧光屏主要指屏面及涂在屏面玻璃内壁的荧光粉薄层。

彩色显像管要能显示红、绿、蓝3种基色，在荧光屏表面应交叉涂上红、绿、蓝3种荧光粉。

(3) 荫罩板（又称分色板）荫罩板的作用是保证红、绿、蓝3条电子束只能轰击与之相对应的荧光粉。

荫罩板位于荧光屏后约1cm处，上面有很多槽孔（即荫罩孔），每一个槽孔必须与荧光粉的排列相对应。

(4)电子枪电子枪的作用是产生受控电子束。

由于彩色显像管需要同时独立显示红、绿、蓝3种颜色，因此，电子枪必须产生3条电子束，分别去轰击对应颜色的荧光粉。

电子枪通常由灯丝、阴极、栅极、加速极(第一阳极)、聚焦极(第三阳极)和高压阳极(第二、第四阳极)组成，如图4-2所示。

图4-2电子枪的结构①灯丝（F）：灯丝由钨铝合金制成，一般绕制成螺旋形，以便在有限空间内增加灯丝长度，提高热功率。

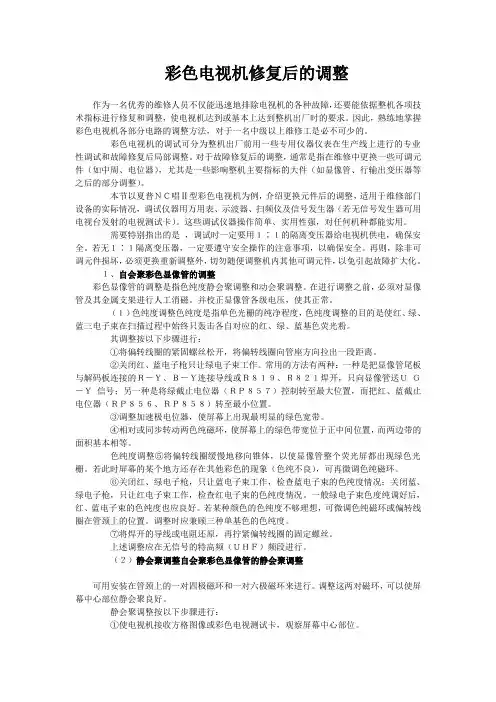

彩色电视机修复后的调整作为一名优秀的维修人员不仅能迅速地排除电视机的各种故障，还要能依据整机各项技术指标进行修复和调整，使电视机达到或基本上达到整机出厂时的要求。

因此，熟练地掌握彩色电视机各部分电路的调整方法，对于一名中级以上维修工是必不可少的。

彩色电视机的调试可分为整机出厂前用一些专用仪器仪表在生产线上进行的专业性调试和故障修复后局部调整。

对于故障修复后的调整，通常是指在维修中更换一些可调元件（如中周、电位器），尤其是一些影响整机主要指标的大件（如显像管、行输出变压器等之后的部分调整）。

本节以夏普ＮＣ唱Ⅱ型彩色电视机为例，介绍更换元件后的调整，适用于维修部门设备的实际情况，调试仪器用万用表、示波器、扫频仪及信号发生器（若无信号发生器可用电视台发射的电视测试卡）。

这些调试仪器操作简单、实用性强，对任何机种都能实用。

需要特别指出的是，调试时一定要用１∶１的隔离变压器给电视机供电，确保安全。

若无１∶１隔离变压器，一定要遵守安全操作的注意事项，以确保安全。

再则，除非可调元件损坏，必须更换重新调整外，切勿随便调整机内其他可调元件，以免引起故障扩大化。

１、自会聚彩色显像管的调整彩色显像管的调整是指色纯度静会聚调整和动会聚调整。

在进行调整之前，必须对显像管及其金属支架进行人工消磁。

并校正显像管各级电压，使其正常。

（１）色纯度调整色纯度是指单色光栅的纯净程度，色纯度调整的目的是使红、绿、蓝三电子束在扫描过程中始终只轰击各自对应的红、绿、蓝基色荧光粉。

其调整按以下步骤进行：①将偏转线圈的紧固螺丝松开，将偏转线圈向管座方向拉出一段距离。

②关闭红、蓝电子枪只让绿电子束工作。

常用的方法有两种：一种是把显像管尾板与解码板连接的Ｒ－Ｙ、Ｂ－Ｙ连接导线或Ｒ８１９、Ｒ８２１焊开，只向显像管送ＵＧ－Ｙ信号；另一种是将绿截止电位器（ＲＰ８５７）控制转至最大位置，而把红、蓝截止电位器（ＲＰ８５６、ＲＰ８５８）转至最小位置。

③调整加速极电位器，使屏幕上出现最明显的绿色宽带。

彩色显像管显示彩色图像的显像管（简称彩色管）。

彩色图像的显示基于三基色的原理。

任何彩色都可以用红绿蓝三种基色配合而产生基本相同的视觉效果。

彩色管不同于黑白管，它有产生三种基色的荧光屏和激励荧光屏上数以万计的三基色单元的三个电子束。

只要三基色荧光粉所产生的光的分量不同，就可以形成自然界的各种彩色。

如红绿蓝三基色的光通量依一定的比例配合就成白光。

红和绿配合就成黄光。

红和蓝配合就成紫光。

只有红枪的电子束激发红粉则发红光，只有蓝束激发蓝粉则发蓝光，只有绿束激发绿粉则发绿光。

如果三束电流均为零（荧光屏未被激发）则呈黑色。

彩色电视信号传输不同于黑白电视之处就是除亮度信号外还有一个色度信号。

彩色电视机接收这两个信号，经过处理后分解为三个（红、绿、蓝）亮度信号分别去调制相应的电子枪。

彩色管（荫罩式）有五个基本的部件，即玻壳、彩色屏、荫罩、电子枪和套在玻壳管颈上的偏转线圈。

彩色管玻壳的形状和功用与黑白管相同，但彩色管用的高压达25—32千伏。

这样高能量的电子束轰击荧光屏不仅辐射X射线，而且还会使荧光屏变为棕褐色，所以屏玻璃采用特制的钡锶铈玻璃。

电子束不仅轰击荧光屏而且有80%的电子束流打在荫罩上，这样有75%左右的X射线从锥体泄漏出来。

因此锥体采用含铅量（PbO）达21%以上的高铅玻璃以吸收75%—80%的X射线。

荧光屏在三角形排列的三枪三束管中，荫罩上有数十万个圆孔，对应的荧光粉点数目就是荫罩孔数目的三倍。

在PIL管中，采用条孔状的荫罩，相对应的是条状荧光粉条。

无论三角形管或PIL管三束均会聚于荫罩的圆孔或条孔，然后分别打到三个粉点或粉条上。

彩色管用的三基色荧光粉已经过多次的改进，白场的发光效率从1957年的8流/瓦提高到45流/瓦。

常用的发红光的荧光粉为硫氧化钇：铕（Y2O2S：Eu），发绿光的为硫化锌镉：铜，铅（ZnCd)S：Cu，Al），或用无毒的硫化锌：金，铜，铝(ZnS:Au，Cu，Al），发蓝光的为硫化锌：银（ZnS:Ag）。

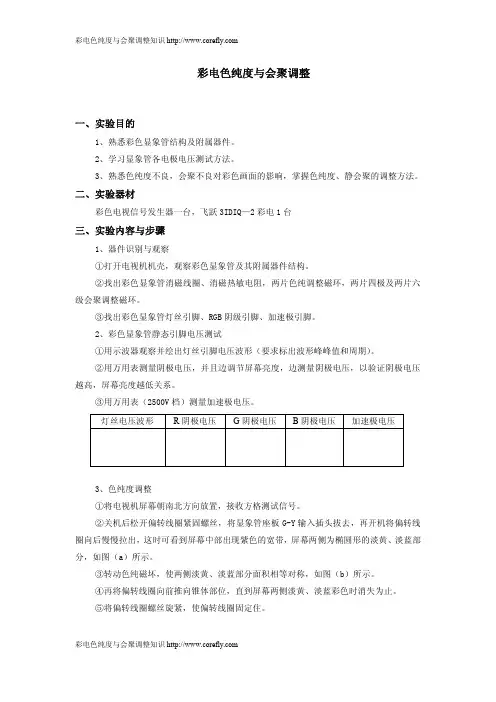

彩电色纯度与会聚调整一、实验目的1、熟悉彩色显象管结构及附属器件。

2、学习显象管各电极电压测试方法。

3、熟悉色纯度不良，会聚不良对彩色画面的影响，掌握色纯度、静会聚的调整方法。

二、实验器材彩色电视信号发生器一台，飞跃3IDIQ—2彩电1台三、实验内容与步骤1、器件识别与观察①打开电视机机壳，观察彩色显象管及其附属器件结构。

②找出彩色显象管消磁线圈、消磁热敏电阻，两片色纯调整磁环，两片四极及两片六级会聚调整磁环。

③找出彩色显象管灯丝引脚、RGB阴级引脚、加速极引脚。

2、彩色显象管静态引脚电压测试①用示波器观察并绘出灯丝引脚电压波形（要求标出波形峰峰值和周期）。

②用万用表测量阴极电压，并且边调节屏幕亮度，边测量阴极电压，以验证阴极电压越高，屏幕亮度越低关系。

③用万用表（2500V档）测量加速极电压。

灯丝电压波形R阴极电压G阴极电压B阴极电压加速极电压3、色纯度调整①将电视机屏幕朝南北方向放置，接收方格测试信号。

②关机后松开偏转线圈紧固螺丝，将显象管座板G-Y输入插头拔去，再开机将偏转线圈向后慢慢拉出，这时可看到屏幕中部出现紫色的宽带，屏幕两侧为椭圆形的淡黄、淡蓝部分，如图（a）所示。

③转动色纯磁坏，使两侧淡黄、淡蓝部分面积相等对称，如图（b）所示。

④再将偏转线圈向前推向锥体部位，直到屏幕两侧淡黄、淡蓝彩色时消失为止。

⑤将偏转线圈螺丝旋紧，使偏转线圈固定住。

（b）4、静会聚调整①接收方格信号，若中心区域红、蓝垂直线没有重合，可改变两个四极磁环的夹角，使红、蓝垂直线在屏幕中心区域会聚，呈紫色垂直线。

②若中心区域红、蓝水平线没有重合，可同时朝某方向旋转两个四极磁环，使红、蓝水平线在屏幕中心区域会聚，呈紫色水平线。

③若中心区域紫、绿垂直线没有重合，可改变两个六极磁环的夹角，使紫、绿垂直线在屏幕中心区域会聚，呈白色垂直线。

④若中心区域紫、绿垂直线没有重合，可同时朝某方向旋转两个六极磁环，使紫、绿水平线在屏幕中心区域会聚，呈白色水平线。

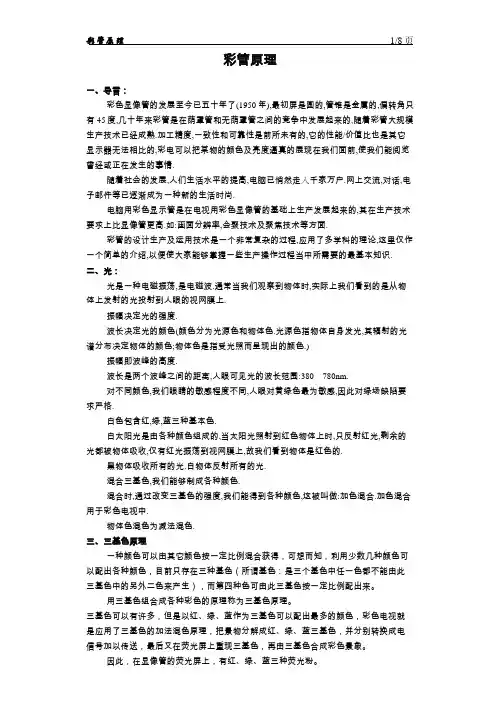

彩管原理一、导言：彩色显像管的发展至今已五十年了(1950年),最初屏是圆的,管锥是金属的,偏转角只有45度,几十年来彩管是在荫罩管和无荫罩管之间的竞争中发展起来的,随着彩管大规模生产技术已经成熟.加工精度,一致性和可靠性是前所未有的,它的性能/价值比也是其它显示器无法相比的,彩电可以把某物的颜色及亮度逼真的展现在我们面前,使我们能阅览曾经或正在发生的事情.随着社会的发展,人们生活水平的提高,电脑已悄然走入千家万户.网上交流,对话,电子邮件等已逐渐成为一种新的生活时尚.电脑用彩色显示管是在电视用彩色显像管的基础上生产发展起来的,其在生产技术要求上比显像管更高.如:画面分辨率,会聚技术及聚焦技术等方面.彩管的设计生产及运用技术是一个非常复杂的过程,应用了多学科的理论,这里仅作一个简单的介绍,以便使大家能够掌握一些生产操作过程当中所需要的最基本知识. 二、光：光是一种电磁振荡,是电磁波.通常当我们观察到物体时,实际上我们看到的是从物体上发射的光投射到人眼的视网膜上.振幅决定光的强度.波长决定光的颜色(颜色分为光源色和物体色.光源色指物体自身发光,其辐射的光谱分布决定物体的颜色;物体色是指受光照而呈现出的颜色.)振幅即波峰的高度.波长是两个波峰之间的距离,人眼可见光的波长范围:380---780nm.对不同颜色,我们眼睛的敏感程度不同,人眼对黄绿色最为敏感,因此对绿场缺陷要求严格.白色包含红,绿,蓝三种基本色.白太阳光是由各种颜色组成的,当太阳光照射到红色物体上时,只反射红光,剩余的光都被物体吸收,仅有红光振荡到视网膜上,故我们看到物体是红色的.黑物体吸收所有的光.白物体反射所有的光.混合三基色,我们能够制成各种颜色.混合时,通过改变三基色的强度,我们能得到各种颜色,这被叫做:加色混合.加色混合用于彩色电视中.物体色混色为减法混色.三、三基色原理一种颜色可以由其它颜色按一定比例混合获得，可想而知，利用少数几种颜色可以配出各种颜色，目前只存在三种基色（所谓基色：是三个基色中任一色都不能由此三基色中的另外二色来产生），而第四种色可由此三基色按一定比例配出来。
