多协议标签交换

mpls的工作过程
多协议标签交换（MPLS）是一种用于在网络中快速转发数据的技术。

它的工作过程如下：当属于某一VPN的用户数据进入MPLS主干网时，在CE路由器与PE路由器连接的接口上可以识别出该CE路由器属于哪一个VPN，进而到该VPN对应的VRF中去读取下一跳的标签，并将标签作为内部标签加入标签协议栈。

PE路由器继续查找自己的全局路由表获得下一跳的接口和标签后，将该标签作为外部标签加入标签协议栈并将加入两层标签的数据包从相应的接口发给P路由器。

在MPLS骨干网内部，P路由器根据外层标签转发数据包直到出口PE路由器。

在出口PE 路由器处，PE路由器去掉数据包标签，并将它作为一般IP数据包转发给和它相连的CE路由器。

由于每个数据包包含两个标签，需要在MPLS域中实现倒数第二跳标签出栈的做法。

MPLS VPN有三种类型的路由器，CE路由器、PE路由器和P路由器。

其中，CE路由器是客户端路由器，为用户提供到PE路由器的连接；PE路由器是运营商边缘路由器，负责处理VPN数据并进行转发，同时负责和其他PE路由器交换路由信息；P路由器是运营商网络主干路由器，负责根据分组的外层标签对VPN数据进行透明转发，P路由器只维护到PE路由器的路由信息而不维护VPN相关的路由信息。

MPLS的工作原理1. 简介多协议标签交换（Multiprotocol Label Switching，MPLS）是一种基于标签的转发技术，它将数据包与特定的标签关联，并使用这些标签来进行高效的路由和转发。

MPLS在传输层和网络层之间提供了一种灵活、可靠和高效的网络传输机制。

MPLS最初是为了解决传统IP路由协议（如OSPF、BGP）在大规模网络中存在的性能问题而设计的。

它通过引入标签来替代传统IP路由中的长地址，从而降低了路由表的大小和复杂度，提高了路由查找和转发速度。

本文将详细解释MPLS的工作原理，包括标签分配与交换、数据包转发以及MPLS VPN等方面。

2. 标签分配与交换在MPLS网络中，每个数据包都会被赋予一个唯一的标签。

这个标签是在源节点上分配并与该数据包关联的，在整个路径上保持不变，直到到达目标节点。

下面是标签分配与交换的基本原理：2.1 标签分配当一个数据包进入MPLS域时，源节点会为该数据包分配一个新的标签。

这个标签可以基于源节点的本地路由表进行分配，也可以通过与其他节点交换信息来获得。

2.2 标签交换一旦数据包被赋予了标签，它将会在MPLS网络中被交换。

每个MPLS节点都会根据数据包的标签来决定下一跳的出接口，并将该标签附加到转发的数据包上。

2.3 标签堆栈在MPLS网络中，一个数据包可能会经过多个节点。

为了跟踪数据包的路径，每个节点都会维护一个称为”标签堆栈”（Label Stack）的结构。

标签堆栈按照LIFO （后进先出）的顺序存储标签，并在每个节点上进行压入和弹出操作。

3. 数据包转发MPLS使用基于标签的转发机制来实现快速而高效的数据传输。

下面是数据包转发的基本原理：3.1 标记交换路径当一个数据包进入MPLS网络时，源节点会为该数据包选择一条适当的路径，并将这条路径上每个节点的标识信息写入到数据包中。

这些标识信息用于指导后续路由器对该数据包进行处理和转发。

3.2 标记查找与转发当一个数据包到达一个MPLS节点时，它会根据数据包的标签来查找下一跳的出接口。

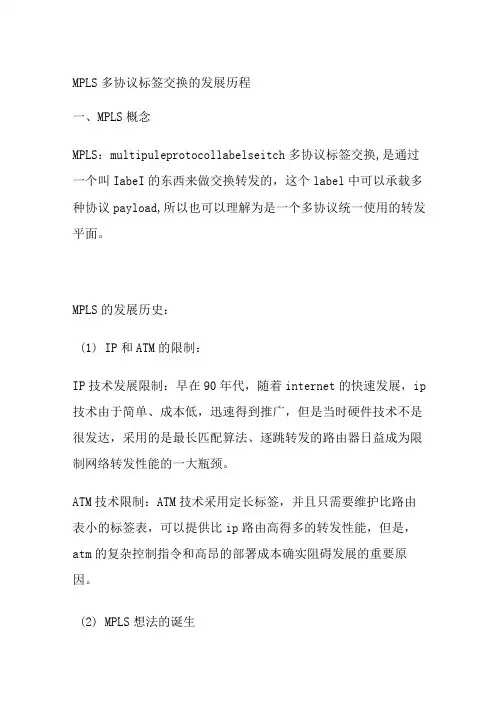

MPLS多协议标签交换的发展历程一、MPLS概念MPLS：multipuleprotocollabelseitch多协议标签交换,是通过一个叫IabeI的东西来做交换转发的，这个label中可以承载多种协议payload,所以也可以理解为是一个多协议统一使用的转发平面。

MPLS的发展历史：(1)IP和ATM的限制：IP技术发展限制：早在90年代，随着internet的快速发展，ip 技术由于简单、成本低，迅速得到推广，但是当时硬件技术不是很发达，采用的是最长匹配算法、逐跳转发的路由器日益成为限制网络转发性能的一大瓶颈。

ATM技术限制：ATM技术采用定长标签，并且只需要维护比路由表小的标签表，可以提供比ip路由高得多的转发性能，但是，atm的复杂控制指令和高昂的部署成本确实阻碍发展的重要原因。

(2)MPLS想法的诞生受IP和ATM技术的限制，很多人想将ATM和IP技术进行结合，取其精华，得出协议标签交换解决方案。

1996年，美国一家公司提出IP-Switching技术，通过在ATM交换机上提供一个额外的ip路由，较好的将ATM的告诉转发和IP 的简洁易部署特点结合起来。

然后，思科公司（提出TagSwitching）、IBM（提出ARlS）纷纷也推出相应的扩展和升级的三层交换技术的解决方案，意味着MPLS技术的诞生。

(3)MPLS诞生除了上面提到的三种标签交换技术，市场上还有其他类似的技术,如3C0MFASTIP和C啊擦的Navigator均支持ip的二层交换功能，这就使得当时没有一个协议的标准，造成市面上越来越多互不兼容的协议技术，大大的限制的技术发展脚步。

为了解决这一问题,IETF对集成路由和交换技术的标签解决方案进行标准化，经过讨论后将MPLS定为各个厂家私有标准的一系列标准名称。

二、MPLS中的重要概念FEC-forwardingequivalenceclasses,转发等价类IP/MPLS网络：IabeI=routeentry1.2VPN网络：Iabel=SerViCeorcustomerATM/MPLS网络：Iabel=VPI/VCIFramerelay/MPLS网络：Iabel=DLCI1.DP协议：专门为分发标签而存在的三、MPLSVPNMPLS其实是天然的隧道，所谓VPN,就是在原有的数据外面加了一个新的头部header,然后在另外上用这个新的头部header进行传输,这个新头部header建立起来的转发通道称为隧道Tunne MPLSpackett本质上就是在原始报文前面增加一个labelstack,然后考labelstack中的label转发报文，而且labelsatck可以包含多个Iabe1,将mpls用于隧道时，不需要对mpll进行技术扩展拓展：MPLSL2VPN和L3VPNMPLSL2VPN：在原始的ethe门Iet报文前面，加上一个MPLSlabelstack,再加上一个12header,即为ethernet报文，目前是主流应用为IP报文MPLSL3VPN：在原始报文的ethernetheader去掉，保留L3header和PayIOad,然后再加上MPLSlabelseack,再加上一个新的L3header,即为IP报文四、MPLSTE/FRRTE：trafficengineering流量工程,在没有TE之前，网络上的traffic完全是根据路由来转发，管理员完全不知道某个traffic走那条路，更没有办法干涉它走哪条路，不确定因素很大，而TE的目的就是Wield网络上的traffic可控，按照管理员的意愿选择特定的转发路径，一切都是可预知、可控制的。

多协议标记交换(mpls)多协议标记交换（MPLS南邮通信工程系叶玲多协议标记交换（MPLS)?MPLS简介?MPLS网络结构?MPLS工作过程?MPLS体系结构?MPLS的流控和QoS?MPLS的应用?MPLS的软件结构MPLS是什么？?MPLS－多协议标签交换?MPLS是采用集成模型，将第三层IP技术与第二层的硬件交换技术结合在一起，并且使用一个定长的标签作为分组在MPLS网络中传输时所需处理的唯一标志。

MPLS并不是一种业务或者应用，而是一种将标签交换转发和网络层路由技术集于一身的标准化的路由与交换技术平台。

?兼具了IP的灵活性、可扩展性与ATM等硬件交换技术的高速性能、QOS性能、流量控制性能2、MPLS的MP和LS?MPLS的多协议即指其向上可支持IPv4/IPV6/IPX/Apple talk,向下支持X.25/FR/ATM/PPP/Eth/SDH/DWDM(MPLS协议栈)－2.5层技术?MPLS的标签交换是指所交换的内容是标签,其实质是IP包在核心路由之间交换标签,而在边缘路由器和普通路由器之间交换IP包MPLS的应用价值?MPLS MultiprotocolLabel Switch多协议标签交换就是在这种背景下产生的一种技术它吸收了ATM VPI/VCI交换一些思想无缝地集成了IP路由技术的灵活性和2层交换的简捷性；?在面向无连接的IP网络中增加了MPLS这种面向连接的属性通过采用MPLS建立“虚连接”的方法为IP网增加了一些管理和运营的手段；?随着网络技术的迅速发展MPLS应用也逐步转向MPLS流量工程和MPLS VPN等，在IP网中MPLS流量工程技术成为一种主要的管理网络流量减少拥塞一定程度上保证IP网络的QoS的重要工具；?在解决企业互连提供各种新业务方面MPLS VPN也越来越被运营商看好成为在IP网络运营商提供增值业务的重要手段MPLS概念图示LSR LERLSR LERMPLS IPPacket IPPacket withlabel第三层路由第三层路由第二层交换IPOA技术及其发展?IPOA是ATM和IP发展的必然?IP的发展方向是使用硬件交换来提高服务质量,ATM的发展方向是提高其应用的灵活性,简化设备?IPOA的发展历程:CIPOA(RFC1577经典IPOA)/LANE(局域网仿真)/MPOA(ATM上的多协议传输)/IP Switching/CSR(信元交换路由器技术)/ARIS(集成IP交换技术)/Tag Switching(标签交换技术)/MPLS(多协议标签交换技术)?IPOA技术的两种模型:?重叠模型(基于ATM地址的ATM路由协议和信令协议对IP分组进行路由选择与转发.如CIPOA/MPOA/LANE等)?集成模型(使用非ATM路由协议和信令协议对IP分组进行路由选择与转发.如IP Switching/Tag Switching/MPLS等)MPLS所涉及的重要概念?边缘路由器(LER)和核心路由器(LSR)?转发等价类（FEC)?标记栈（Lable Stack)?标记交换路径（LSP)?上游LSR和下游LSR?标记信息库（LIB)?标记分发协议（LDP)?标记分发对等实体（LDP peers)?标记合并（merge)?TLV(Type LengthValue)MPLS协议中的主要可选项?标记交换发起方式数据驱动和控制驱动?环路控制方式环路减轻/环路防止?标记映射分发方式上游标记分发/下游标记分发?标记分发控制方式独立/有序?标记分发协议类型独立/附加?LSP保持方式软/硬状态MPLS技术的宗旨?为了综合利用网络核心的交换技术和网络边缘IP技术各自的优点，MPLS 的宗旨是要集成标签切换转发的高性能和网络层路由的灵活性和可扩展性。

MPLS_协议协议名称: MPLS协议1. 引言本协议旨在描述多协议标签交换（Multiprotocol Label Switching，简称MPLS）协议的标准格式和相关要求。

MPLS是一种网络传输技术，用于在数据包交换网络中进行高效的数据传输和路由。

本协议将详细介绍MPLS协议的工作原理、数据包格式、标签分发和交换过程等内容。

2. 范围本协议适用于所有使用MPLS协议的网络设备和系统，包括路由器、交换机等。

3. 定义在本协议中，以下术语的定义如下：3.1 MPLS：多协议标签交换，一种网络传输技术，用于在数据包交换网络中进行高效的数据传输和路由。

3.2 标签：MPLS协议中的一个标识符，用于标识数据包的转发路径。

3.3 标签交换：根据标签信息进行数据包的转发和路由选择。

4. 工作原理4.1 标签分发MPLS协议通过在数据包的头部添加一个标签来实现数据包的转发。

标签由网络设备分发，并根据路由表进行转发决策。

标签的添加和删除过程在网络设备之间进行，从而实现数据包的高效转发和路由。

4.2 标签交换当数据包进入MPLS网络时，第一个网络设备（例如路由器）将为该数据包分配一个唯一的标签，并将其添加到数据包的头部。

随后，该设备根据标签进行转发决策，并将数据包发送到下一个设备。

下一个设备根据标签信息进行转发，并将数据包传递给目标设备。

目标设备根据标签将数据包交付给最终的目的地。

5. 数据包格式MPLS协议中的数据包格式如下：5.1 标签栈MPLS数据包的头部包含一个或多个标签，这些标签按照顺序形成一个标签栈。

每个标签由一个标签头部和一个标签值组成。

5.2 标签头部标签头部包含以下字段：5.2.1 标签值：用于唯一标识数据包的转发路径。

5.2.2 标签交换栈：用于指示标签的位置和数量。

6. 标签分发和交换过程6.1 标签分发网络设备根据路由表信息为数据包分配标签。

标签的分配过程应遵循一定的算法和策略，以确保数据包的高效转发和路由选择。

mpls协议
MPLS全称为多协议标签交换（Multiprotocol Label Switching），是一种基于标签的数据传输协议。

MPLS协议的主要作用是通过为数据包添加标签来进行数据传输和路由，从而提升网络的传输效率、灵活性和安全性。

MPLS协议在承载不同类型的数据时具有较好的适应性，可以用于承载IP数据包、以太网数据包和ATM数据包等。

MPLS协议采用标签交换技术，将数据包的目的地址通过预设的规则转换为统一的短标签，并且在传输路径中，仅仅根据标签来进行转发，而不需要关注其它包头信息。

MPLS协议的架构由三个主要组件组成：标签交换器、标签分发协议和标签交换协议。

标签交换器是MPLS网络中的重要设备，主要用于标签的添加、删除、修改和转发等操作。

标签分发协议负责分配标签到各个设备，使得整个网络能够正常工作。

标签交换协议则用于建立标签交换路径和维护标签转发信息的完整性。

MPLS协议在现今的网络中得到了广泛应用。

例如，在ISP网络中，MPLS可以用来实现虚拟专用网络（VPN）和服务质量（QoS）等功能，提升用户的网络使用体验。

总之，MPLS协议的出现为网络通信带来了更加高效、灵活和安全的解决方案，未来它还将继续发挥重要作用，推动网络的发展。

mpls工作原理
MPLS（多协议标签交换）是一种用于增强网络传输效率和优化数据流的协议。

它通过引入标签来替代传统的IP（Internet Protocol）地址，实现了更高效的数据转发和路由选择方式。

MPLS的工作原理可以简单地分为标签分发和标签交换两个主要阶段。

在标签分发阶段，网络设备（通常为路由器）对传入的数据包进行处理。

首先，设备会根据IP头部的目标IP地址进行路由选择，确定数据包的下一个跳。

然后，设备为该数据包附加一个唯一的标签，并将其发送给下一个跳。

这个标签代表了特定的路径和服务要求。

在标签交换阶段，网络设备根据收到的标签信息进行转发。

当数据包到达下一个跳时，该设备会检查标签并根据预先设定的转发表将数据包转发到适当的输出接口。

这样，数据包就能顺利地沿着预先设定的路径到达目的地。

MPLS的一个重要特点是标签交换的速度非常快，因为设备只需要查找标签并根据转发表进行转发决策，而无需对IP头部进行深度解析。

这种基于标签的转发方式能够大大提高网络的转发效率和吞吐量。

此外，MPLS还支持对数据流进行区分和优化。

通过在标签中添加特定的服务质量（Quality of Service, QoS）信息，网络设备可以根据不同的数据流要求进行优化处理。

例如，可以为实
时音视频流分配更高的带宽和更短的传输延迟，以确保流畅的播放和通信质量。

总的来说，MPLS的工作原理基于标签分发和标签交换的方式，通过有效地利用标签和转发表，提高了网络的传输效率和数据流优化能力。

MPLS_协议协议名称：MPLS协议一、背景介绍MPLS（多协议标签交换）是一种网络传输技术，它将数据包通过标签进行转发，提高了网络传输的效率和可靠性。

本协议旨在规范MPLS协议的使用和实施，确保网络通信的安全和稳定。

二、协议目的本协议的目的是规范MPLS协议的使用，确保网络设备之间的互通性和互操作性，提高网络的性能和可管理性。

三、协议范围本协议适用于所有使用MPLS协议的网络设备和系统，包括但不限于路由器、交换机和防火墙等。

四、术语定义4.1 MPLS（Multi-Protocol Label Switching）：一种基于标签的网络传输技术，用于提高网络传输效率和可靠性。

4.2 标签（Label）：用于标识数据包的特定信息，用于进行转发和路由选择。

4.3 LSR（Label Switching Router）：支持MPLS协议的路由器，用于转发带有标签的数据包。

4.4 LSP（Label Switched Path）：通过一系列的LSR建立的标签转发路径。

4.5 FEC（Forwarding Equivalence Class）：具有相同转发行为的数据包集合。

4.6 RSVP（Resource Reservation Protocol）：一种用于建立和维护LSP的协议。

五、协议规定5.1 MPLS网络架构5.1.1 MPLS网络由LSR组成，通过LSP进行数据包转发。

5.1.2 MPLS网络中的数据包包含标签，用于唯一标识数据包和指示转发路径。

5.1.3 MPLS网络中的LSR负责标签的交换和转发，确保数据包按照预定的路径进行传输。

5.2 标签分配和交换5.2.1 标签的分配由MPLS网络中的LSR进行，确保每个数据包都被分配一个唯一的标签。

5.2.2 标签的交换由LSR之间进行，确保数据包按照标签进行转发和路由选择。

5.3 LSP的建立和维护5.3.1 LSP的建立由RSVP协议进行，确保网络中的LSR之间建立起正确的路径和转发关系。

MPLS_协议协议名称：MPLS协议一、引言MPLS（多协议标签交换）协议是一种网络协议，用于在数据通信网络中传输数据。

本协议旨在提供一种高效、可靠和可扩展的数据传输解决方案，以满足现代网络通信的需求。

二、背景随着互联网的快速发展，传统的网络架构面临着各种挑战，如网络拥塞、延迟、安全性等问题。

MPLS协议的出现解决了这些问题，通过引入标签交换技术，提供了更高效的数据传输方式。

三、目标本协议的目标是：1. 提供一种灵活、可扩展的数据传输协议，以适应不断变化的网络环境。

2. 降低网络拥塞和延迟，提高数据传输的效率。

3. 提供安全性和保密性，以保护数据的传输和存储。

四、协议规范1. 标签交换a. MPLS协议使用标签来标识数据包的转发路径，从而提高数据传输的效率和可靠性。

b. 标签由网络设备分配和管理，用于识别数据包的源和目的地。

2. 路由选择a. MPLS协议使用基于标签的路由选择算法，通过查找标签转发表来确定数据包的下一跳路径。

b. 路由选择算法应考虑网络拥塞、带宽利用率等因素，以提供最佳的数据传输路径。

3. 数据传输a. MPLS协议使用标签交换技术来传输数据包，将数据包的源和目的地信息封装在标签中。

b. 标签交换过程中，网络设备根据标签转发表将数据包从源节点传输到目的节点。

4. QoS支持a. MPLS协议支持服务质量（QoS）机制，以提供不同应用程序的不同传输需求。

b. QoS机制包括带宽保障、优先级传输等功能，以确保关键应用程序的高质量传输。

5. 安全性a. MPLS协议提供安全性和保密性，以保护数据的传输和存储。

b. 安全机制包括加密、身份验证等，以防止未经授权的访问和数据泄露。

六、实施建议为了有效实施MPLS协议，建议以下几点：1. 网络设备的支持：确保网络设备支持MPLS协议，并具备相应的功能和性能。

2. 协议配置：按照MPLS协议规范，正确配置网络设备的MPLS功能。

3. 路由优化：使用合适的路由选择算法和策略，优化数据包的传输路径。

多协议标签交换在现代网络通信中，多协议标签交换（Multi-Protocol Label Switching，简称MPLS）是一种重要的技术。

它通过给数据包打上标签，使得网络设备可以更高效地转发数据。

本文将介绍多协议标签交换的原理和应用，并探讨其在网络通信中的重要性。

1. 多协议标签交换的原理多协议标签交换是一种基于标签的转发技术，它为每个数据包添加一个标签，以便在网络中进行转发。

这个标签包含了关于数据包的路由和转发信息，从而使得网络设备可以直接根据标签来决定数据包的下一跳路径。

与传统的IP路由不同，多协议标签交换不需要每个设备都进行路由查找，大大提高了数据包的转发速度和网络的整体性能。

多协议标签交换的原理可以简单地描述为以下几个步骤：1.标签分发：网络中的标签分发器为每个数据包分配一个唯一的标签。

2.标签交换：网络设备根据数据包的标签进行转发，而不是根据IP地址进行查找。

3.标签终结：当数据包到达目的地时，最后一个网络设备将标签移除，并将数据包发送给目标主机。

2. 多协议标签交换的应用多协议标签交换在现代网络通信中有广泛的应用。

以下是一些常见的应用场景：2.1 虚拟专用网络（Virtual Private Network，简称VPN）多协议标签交换可以用来构建虚拟专用网络，通过在数据包上添加标签，将不同的虚拟专用网络隔离开来。

这种方式可以提供更高的安全性和隐私保护，使得不同的用户可以在同一个网络中进行通信，而互不干扰。

2.2 服务质量保证（Quality of Service，简称QoS）多协议标签交换可以根据标签中的信息，为不同的数据包分配不同的服务质量。

通过给数据包打上不同的标签，网络设备可以根据标签来调度数据包的优先级和带宽分配，从而保证关键数据的传输质量。

2.3 路由优化多协议标签交换可以根据标签中的路由信息，进行更加灵活的路由选择。

网络设备可以根据标签来决定数据包的下一跳路径，从而实现更高效的网络转发和负载均衡。

MPLS_协议协议名称：MPLS（多协议标签交换）协议协议目的：本协议旨在定义和规范多协议标签交换（MPLS）协议的工作原理、数据格式、路由选择和转发机制，以实现高效的数据包转发和服务质量保证。

一、引言多协议标签交换（MPLS）是一种用于数据包转发的协议，它通过在数据包头部添加标签来进行路由选择和转发。

本协议旨在提供一种灵活、高效、可扩展的网络服务，以满足不同应用场景下的需求。

二、术语定义2.1 MPLS（Multi-Protocol Label Switching）：多协议标签交换，一种用于数据包转发的协议。

2.2 标签（Label）：MPLS中用于标识数据包的一段二进制码。

2.3 LSR（Label Switching Router）：标签交换路由器，用于实现MPLS协议的路由选择和转发功能。

2.4 FEC（Forwarding Equivalence Class）：转发等价类，一组具有相同转发行为的数据包。

2.5 LSP（Label Switched Path）：标签交换路径，由一系列LSR组成的路径，用于数据包的转发。

2.6 RSVP（Resource Reservation Protocol）：资源预留协议，用于实现服务质量保证。

2.7 VPN（Virtual Private Network）：虚拟专用网络，通过在公共网络上建立安全的隧道，实现私密通信。

三、工作原理3.1 标签分发和绑定LSR根据路由选择算法将数据包与相应的标签绑定，并将标签添加到数据包头部。

标签的分发和绑定过程需遵循MPLS协议规定的数据格式和编码方式。

3.2 标签交换和转发LSR根据标签进行数据包的转发，即根据标签查找转发表，确定数据包的下一跳。

在转发过程中，LSR根据标签进行数据包的解封装和封装操作。

3.3 LSP建立和维护通过MPLS协议，LSR可以建立和维护LSP，即标签交换路径。

LSP的建立可以通过静态配置或动态协议（如LDP、RSVP）实现，建立LSP的过程需满足一定的路由选择和转发策略。

MPLS_协议协议名称：MPLS协议一、引言MPLS（多协议标签交换）是一种用于数据包转发的网络协议，它在网络层和数据链路层之间建立了一个虚拟的传输层。

本协议旨在提供一种高效、灵活和可扩展的网络传输方式，以满足不同网络应用的需求。

二、协议目的本协议的目的是定义MPLS协议的基本原则、架构和功能，以及相关的协议规范和规则，以确保MPLS网络的正常运行和互操作性。

三、术语定义1. MPLS：多协议标签交换（Multi-Protocol Label Switching），一种基于标签的数据包转发技术。

2. 标签：MPLS网络中用于标识数据包的特定信息。

3. 前缀：MPLS网络中用于标识数据包源和目的地的网络地址。

4. 路由器：负责在MPLS网络中转发数据包的设备。

5. 标签交换路径（LSP）：一条由一系列MPLS路由器组成的路径，用于转发数据包。

四、协议规范1. MPLS网络架构a. MPLS网络由一系列MPLS路由器组成，这些路由器通过LSP连接在一起。

b. MPLS路由器根据数据包的标签来进行转发决策，将数据包从一个LSP转发到另一个LSP。

c. MPLS网络可以与其他网络（如IP网络）进行互联，实现跨网络的数据包转发。

2. 标签分配和交换a. MPLS路由器负责为数据包分配唯一的标签，并将其与数据包关联。

b. 标签交换使用标签交换协议（Label Distribution Protocol）来实现，该协议用于在路由器之间交换标签信息。

c. 标签交换路径中的每个路由器都维护一个标签交换表，用于存储标签和相应的转发规则。

3. 数据包转发a. 当MPLS路由器收到一个数据包时，它会根据数据包的前缀和标签来确定转发路径。

b. 路由器根据标签交换表中的转发规则将数据包转发到相应的LSP。

c. 数据包在LSP上按照标签进行转发，直到到达目的地。

4. QoS支持a. MPLS协议支持基于标签的QoS（Quality of Service），可以为不同类型的数据包分配不同的优先级和带宽。

多协议标签交换的工作原理
嘿，朋友们！今天咱来好好唠唠多协议标签交换的工作原理。

你想想啊，这多协议标签交换就好像是一个超级聪明的调度员！比如说，我们寄快递，调度员要根据各种信息来安排包裹该走哪条路才能最快到达目的地。

多协议标签交换也是这样！
它首先呢，会给不同的数据分组贴上特定的标签，这就像是给每个包裹贴上了目的地的标签一样。

然后呢，这些带有标签的数据分组就在网络中按照预定的路径飞速前进啦，哇塞，是不是超酷的！
再举个例子，就好比是一场接力赛跑，每个节点就像是接力的运动员。

前一个节点把带着标签的数据分组传递给下一个节点，下一个节点一看标签，就知道该往哪儿送啦！
“哎呀，这多协议标签交换可真是厉害啊！”有人可能会这么说。

没错呀，它大大提高了网络的效率和速度呢！它能让数据像赛车一样在网络的“赛道”上飞驰，几乎没有什么阻碍。

想想看，如果没有多协议标签交换，网络会变得多么混乱呀！数据就像无头苍蝇一样到处乱撞。

但有了它，一切都变得有条不紊啦！
我觉得多协议标签交换就像是网络世界的魔法，让数据传输变得如此神奇和高效。

它真的是太重要啦，没有它，我们的网络可就没那么好用咯！
所以，朋友们，一定要好好认识和了解多协议标签交换的工作原理呀，这样才能更好地享受快速高效的网络世界带给我们的便利呢！。

MPLS_协议协议名称：MPLS协议一、背景介绍MPLS（Multi-Protocol Label Switching，多协议标签交换）是一种基于标签的分组交换技术，可以提高数据传输的速度和效率。

本协议旨在规范MPLS网络的运行和管理，确保网络的稳定性和安全性。

二、协议目的本协议的目的是为了确保MPLS网络的正常运行，保障数据传输的可靠性和安全性。

具体包括以下几个方面的内容：1. 定义MPLS网络的基本架构和组成要素，包括核心路由器、边界路由器、标签交换路径（LSP）等。

2. 规范MPLS标签的使用方式和标签分配机制，确保标签的唯一性和有效性。

3. 确定MPLS网络中各个节点的职责和功能，包括数据包的封装和解封装、标签交换和转发等。

4. 定义MPLS网络中各个节点之间的通信协议和接口要求，确保节点之间的互联互通。

5. 规范MPLS网络的运维管理要求，包括网络监控、故障排除、性能优化等。

三、协议内容1. MPLS网络架构MPLS网络由核心路由器、边界路由器和标签交换路径（LSP）组成。

核心路由器负责转发数据包，边界路由器负责与其他网络相连，LSP是数据包在网络中传输的路径。

2. MPLS标签MPLS标签是在数据包头部添加的一个标识符，用于指示数据包的转发路径。

标签由边界路由器分配，并在整个传输过程中保持不变。

3. MPLS节点功能MPLS节点包括标签交换器、标签解封装器和标签转发器。

标签交换器负责将标签添加到数据包头部，标签解封装器负责将标签从数据包中移除，标签转发器负责根据标签进行数据包的转发。

4. MPLS通信协议和接口要求MPLS网络中各个节点之间的通信使用MPLS协议进行，节点之间的接口需满足以下要求：- 支持MPLS标签的添加和移除。

- 支持标签交换和转发功能。

- 支持数据包的封装和解封装。

5. MPLS网络运维管理要求MPLS网络的运维管理包括网络监控、故障排除和性能优化等方面的内容。

MPLS_协议协议名称：MPLS协议一、引言MPLS（Multi-Protocol Label Switching，多协议标签交换）是一种用于数据包转发的网络协议。

它可以优化数据包的转发速度和网络性能，提供更高的灵活性和可靠性。

本协议旨在规定MPLS协议的基本工作原理、标签分配和转发机制、路由选择以及相关的管理和维护等内容。

二、术语定义1. MPLS：Multi-Protocol Label Switching，多协议标签交换。

2. 标签（Label）：在MPLS网络中，用于标识数据包的特殊标记。

3. LSR（Label Switching Router）：标签交换路由器，负责MPLS数据包的转发和处理。

4. FEC（Forwarding Equivalence Class）：转发等价类，一组具有相同转发要求的数据包。

5. LSP（Label Switched Path）：标签交换路径，标识数据包在MPLS网络中的转发路径。

三、协议内容1. MPLS网络结构MPLS网络由一系列LSR组成，LSR之间通过标签交换建立LSP，形成端到端的数据传输路径。

MPLS网络中的数据包在进入网络时，通过标签分配和转发机制，将数据包与特定的LSP关联起来，然后在网络中按照LSP的路径进行转发。

2. 标签分配和转发机制2.1 标签分配：MPLS网络中，每个LSR负责为其连接的接口分配唯一的标签。

标签由LSR进行管理和维护，确保每个标签的唯一性。

2.2 标签转发：当数据包进入MPLS网络时，LSR根据数据包的目标地址和FEC信息，为其分配一个标签，并将该标签与数据包关联。

在后续的转发过程中，LSR根据标签进行转发，而不再依赖于目标地址的查找，从而提高了转发速度和网络性能。

3. 路由选择MPLS网络中的路由选择可以基于传统的IP路由协议，也可以基于MPLS特有的路由协议。

路由选择的目标是为数据包选择最佳的LSP路径，以提供最优的转发性能和质量。
