北邮大三交换原理实验四MPLS多协议标记交换

MPLS原理作用MPLS（多协议标记交换）是一种在数据传输网络中提供高效、可靠的数据传输的技术。

它基于标记交换的原理，能够在网络中为数据包分配和转发标记，并根据这些标记来进行数据传输和路由选择，提高数据传输的速度、可扩展性和可靠性。

MPLS的原理作用可以从以下几个方面来解释：1.分组交换：传统的网络技术如IP或以太网是基于分组交换的，数据包被分割成固定长度的小块进行传输。

而MPLS可以将不同类型的数据包进行分组，使用标记将这些分组进行包装，然后进行转发。

这样可以提高数据传输的速度和效率，减少传输延迟。

2.路由选择：MPLS可以根据标记来选择网络中最优的路径进行数据传输。

每个数据包在进入MPLS网络时，会被分配一个标记，这个标记将决定数据包的转发路径。

而传统的IP路由选择是基于IP地址的，MPLS 通过引入标记可以实现更灵活和高效的路由选择，提高网络的可扩展性和容错性。

3. 服务质量（Quality of Service，QoS）：MPLS可以通过引入标记来实现不同类型的数据包的优先级传输。

标记可以用来指示数据包的重要程度或者需要的服务质量。

这样可以在网络中实现不同服务级别的差异化传输，保证重要数据的优先传输和低延迟，提高用户体验。

4. 虚拟专用网络（Virtual Private Network，VPN）：MPLS可以用于搭建虚拟专用网络，实现不同机构或用户之间的互联。

通过在MPLS网络中为不同用户的数据包分配不同的标记，可以将不同用户的数据包进行隔离，保证数据的安全性和隐私性。

同时，MPLS可以为不同用户提供不同的服务质量和带宽，实现定制化的网络服务。

5.网络运营简化：MPLS可以简化网络的管理和运营。

传统的IP网络需要对每个数据包进行路由选择和转发，而MPLS可以通过引入标记来进行数据转发和路由选择的优化。

这样可以减轻网络设备的负载，提高网络的吞吐量和可扩展性。

同时，MPLS还可以提供网络中的故障检测和恢复机制，保证数据的可靠传输。

MPLS的工作原理1. 简介多协议标签交换（Multiprotocol Label Switching，MPLS）是一种基于标签的转发技术，它将数据包与特定的标签关联，并使用这些标签来进行高效的路由和转发。

MPLS在传输层和网络层之间提供了一种灵活、可靠和高效的网络传输机制。

MPLS最初是为了解决传统IP路由协议（如OSPF、BGP）在大规模网络中存在的性能问题而设计的。

它通过引入标签来替代传统IP路由中的长地址，从而降低了路由表的大小和复杂度，提高了路由查找和转发速度。

本文将详细解释MPLS的工作原理，包括标签分配与交换、数据包转发以及MPLS VPN等方面。

2. 标签分配与交换在MPLS网络中，每个数据包都会被赋予一个唯一的标签。

这个标签是在源节点上分配并与该数据包关联的，在整个路径上保持不变，直到到达目标节点。

下面是标签分配与交换的基本原理：2.1 标签分配当一个数据包进入MPLS域时，源节点会为该数据包分配一个新的标签。

这个标签可以基于源节点的本地路由表进行分配，也可以通过与其他节点交换信息来获得。

2.2 标签交换一旦数据包被赋予了标签，它将会在MPLS网络中被交换。

每个MPLS节点都会根据数据包的标签来决定下一跳的出接口，并将该标签附加到转发的数据包上。

2.3 标签堆栈在MPLS网络中，一个数据包可能会经过多个节点。

为了跟踪数据包的路径，每个节点都会维护一个称为”标签堆栈”（Label Stack）的结构。

标签堆栈按照LIFO （后进先出）的顺序存储标签，并在每个节点上进行压入和弹出操作。

3. 数据包转发MPLS使用基于标签的转发机制来实现快速而高效的数据传输。

下面是数据包转发的基本原理：3.1 标记交换路径当一个数据包进入MPLS网络时，源节点会为该数据包选择一条适当的路径，并将这条路径上每个节点的标识信息写入到数据包中。

这些标识信息用于指导后续路由器对该数据包进行处理和转发。

3.2 标记查找与转发当一个数据包到达一个MPLS节点时，它会根据数据包的标签来查找下一跳的出接口。

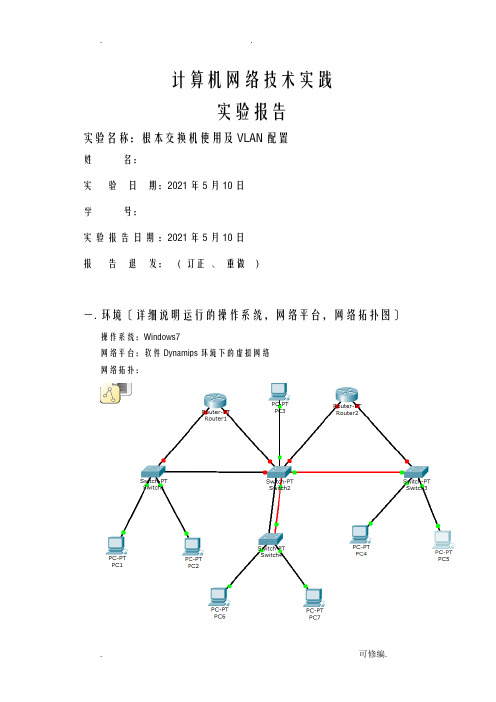

计算机网络技术实践实验报告实验名称：根本交换机使用及VLAN配置姓名：实验日期：2021年5月10日学号：实验报告日期：2021年5月10日报告退发：( 订正、重做)一.环境〔详细说明运行的操作系统，网络平台，网络拓扑图〕操作系统：Windows7网络平台：软件Dynamips环境下的虚拟网络网络拓扑：二.实验目的✧掌握以太网交换机的使用方法，能够在模拟环境中使用以太网交换机组建局域网。

✧掌握以太网交换机的VLAN划分和配置方法，能够在模拟环境中使用以太网交换机组建虚拟局域网。

三.实验容及步骤〔包括主要配置流程，重要局部需要截图〕1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = False[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router SW1]]image = ..\ios\unzip-c3640-js-mz.124-10.binmodel = 3640console = 3003ram = 128confreg = 0x2142exec_area = 64mmap = Falseslot1 = NM-16ESWf1/1 = SW2 f1/3f1/2 = R1 f1/0f1/11 = PC1 f0/0f1/12 = PC2 f0/0[[router SW2]]image = ..\ios\unzip-c3640-js-mz.124-10.binmodel = 3640console = 3004ram = 128confreg = 0x2142exec_area = 64mmap = Falseslot1 = NM-16ESWf1/1 = SW4 f1/2f1/2 = SW4 f1/1f1/4 = R1 f1/1f1/5 = SW3 f1/1f1/6 = R2 f1/0f1/11= PC3 f0/0[[router SW3]]image = ..\ios\unzip-c3640-js-mz.124-10.binmodel = 3640console = 3005ram = 128confreg = 0x2142exec_area = 64mmap = Falseslot1 = NM-16ESWf1/2 = R2 f1/1f1/11 = PC4 f0/0f1/12 = PC5 f0/0[[router SW4]]image = ..\ios\unzip-c3640-js-mz.124-10.binmodel = 3640console = 3006ram = 128confreg = 0x2142exec_area = 64mmap = Falseslot1 = NM-16ESWf1/11 = PC6 f0/0f1/12 = PC7 f0/0[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2142exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-2FE-TX[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3002npe = npe-400ram = 64confreg = 0x2142exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-2FE-TX[[router PC1]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3007[[router PC2]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3008[[router PC3]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3009[[router PC4]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3010[[router PC5]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3011[[router PC6]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 3012[[router PC7]]model = 2621ram = 20mmap = Falseconfreg = 0x2142console = 30133.1用一台交换机连接两台主机组成局域网，并通过在两台主机上的配置完成局域网部的主机之间的互通。

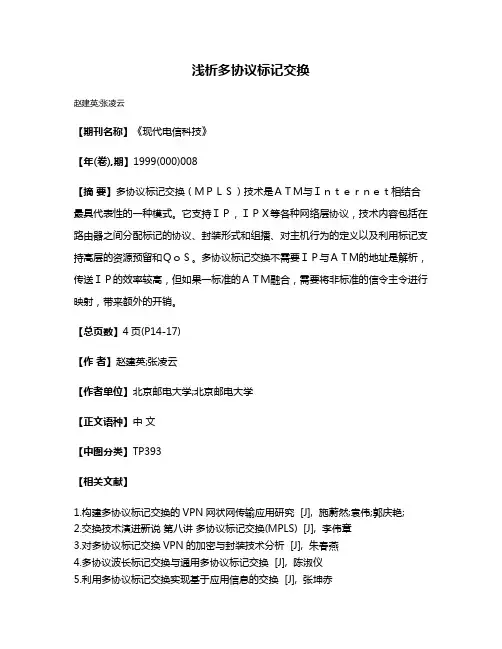

浅析多协议标记交换
赵建英;张凌云
【期刊名称】《现代电信科技》
【年(卷),期】1999(000)008
【摘要】多协议标记交换（ＭＰＬＳ）技术是ＡＴＭ与Ｉｎｔｅｒｎｅｔ相结合最具代表性的一种模式。

它支持ＩＰ，ＩＰＸ等各种网络层协议，技术内容包括在路由器之间分配标记的协议、封装形式和组播、对主机行为的定义以及利用标记支持高层的资源预留和ＱｏＳ。

多协议标记交换不需要ＩＰ与ＡＴＭ的地址是解析，传送ＩＰ的效率较高，但如果一标准的ＡＴＭ融合，需要将非标准的信令主令进行映射，带来额外的开销。

【总页数】4页(P14-17)
【作者】赵建英;张凌云
【作者单位】北京邮电大学;北京邮电大学
【正文语种】中文
【中图分类】TP393
【相关文献】
1.构建多协议标记交换的VPN网状网传输应用研究 [J], 施蔚然;袁伟;郭庆艳;
2.交换技术演进新说第八讲多协议标记交换(MPLS) [J], 李伟章
3.对多协议标记交换VPN的加密与封装技术分析 [J], 朱春燕
4.多协议波长标记交换与通用多协议标记交换 [J], 陈淑仪
5.利用多协议标记交换实现基于应用信息的交换 [J], 张坤赤
因版权原因，仅展示原文概要，查看原文内容请购买。

MPLS多协议标签交换的发展历程一、MPLS概念MPLS：multipuleprotocollabelseitch多协议标签交换,是通过一个叫IabeI的东西来做交换转发的，这个label中可以承载多种协议payload,所以也可以理解为是一个多协议统一使用的转发平面。

MPLS的发展历史：(1)IP和ATM的限制：IP技术发展限制：早在90年代，随着internet的快速发展，ip 技术由于简单、成本低，迅速得到推广，但是当时硬件技术不是很发达，采用的是最长匹配算法、逐跳转发的路由器日益成为限制网络转发性能的一大瓶颈。

ATM技术限制：ATM技术采用定长标签，并且只需要维护比路由表小的标签表，可以提供比ip路由高得多的转发性能，但是，atm的复杂控制指令和高昂的部署成本确实阻碍发展的重要原因。

(2)MPLS想法的诞生受IP和ATM技术的限制，很多人想将ATM和IP技术进行结合，取其精华，得出协议标签交换解决方案。

1996年，美国一家公司提出IP-Switching技术，通过在ATM交换机上提供一个额外的ip路由，较好的将ATM的告诉转发和IP 的简洁易部署特点结合起来。

然后，思科公司（提出TagSwitching）、IBM（提出ARlS）纷纷也推出相应的扩展和升级的三层交换技术的解决方案，意味着MPLS技术的诞生。

(3)MPLS诞生除了上面提到的三种标签交换技术，市场上还有其他类似的技术,如3C0MFASTIP和C啊擦的Navigator均支持ip的二层交换功能，这就使得当时没有一个协议的标准，造成市面上越来越多互不兼容的协议技术，大大的限制的技术发展脚步。

为了解决这一问题,IETF对集成路由和交换技术的标签解决方案进行标准化，经过讨论后将MPLS定为各个厂家私有标准的一系列标准名称。

二、MPLS中的重要概念FEC-forwardingequivalenceclasses,转发等价类IP/MPLS网络：IabeI=routeentry1.2VPN网络：Iabel=SerViCeorcustomerATM/MPLS网络：Iabel=VPI/VCIFramerelay/MPLS网络：Iabel=DLCI1.DP协议：专门为分发标签而存在的三、MPLSVPNMPLS其实是天然的隧道，所谓VPN,就是在原有的数据外面加了一个新的头部header,然后在另外上用这个新的头部header进行传输,这个新头部header建立起来的转发通道称为隧道Tunne MPLSpackett本质上就是在原始报文前面增加一个labelstack,然后考labelstack中的label转发报文，而且labelsatck可以包含多个Iabe1,将mpls用于隧道时，不需要对mpll进行技术扩展拓展：MPLSL2VPN和L3VPNMPLSL2VPN：在原始的ethe门Iet报文前面，加上一个MPLSlabelstack,再加上一个12header,即为ethernet报文，目前是主流应用为IP报文MPLSL3VPN：在原始报文的ethernetheader去掉，保留L3header和PayIOad,然后再加上MPLSlabelseack,再加上一个新的L3header,即为IP报文四、MPLSTE/FRRTE：trafficengineering流量工程,在没有TE之前，网络上的traffic完全是根据路由来转发，管理员完全不知道某个traffic走那条路，更没有办法干涉它走哪条路，不确定因素很大，而TE的目的就是Wield网络上的traffic可控，按照管理员的意愿选择特定的转发路径，一切都是可预知、可控制的。

多协议标记交换(mpls)多协议标记交换（MPLS南邮通信工程系叶玲多协议标记交换（MPLS)?MPLS简介?MPLS网络结构?MPLS工作过程?MPLS体系结构?MPLS的流控和QoS?MPLS的应用?MPLS的软件结构MPLS是什么？?MPLS－多协议标签交换?MPLS是采用集成模型，将第三层IP技术与第二层的硬件交换技术结合在一起，并且使用一个定长的标签作为分组在MPLS网络中传输时所需处理的唯一标志。

MPLS并不是一种业务或者应用，而是一种将标签交换转发和网络层路由技术集于一身的标准化的路由与交换技术平台。

?兼具了IP的灵活性、可扩展性与ATM等硬件交换技术的高速性能、QOS性能、流量控制性能2、MPLS的MP和LS?MPLS的多协议即指其向上可支持IPv4/IPV6/IPX/Apple talk,向下支持X.25/FR/ATM/PPP/Eth/SDH/DWDM(MPLS协议栈)－2.5层技术?MPLS的标签交换是指所交换的内容是标签,其实质是IP包在核心路由之间交换标签,而在边缘路由器和普通路由器之间交换IP包MPLS的应用价值?MPLS MultiprotocolLabel Switch多协议标签交换就是在这种背景下产生的一种技术它吸收了ATM VPI/VCI交换一些思想无缝地集成了IP路由技术的灵活性和2层交换的简捷性；?在面向无连接的IP网络中增加了MPLS这种面向连接的属性通过采用MPLS建立“虚连接”的方法为IP网增加了一些管理和运营的手段；?随着网络技术的迅速发展MPLS应用也逐步转向MPLS流量工程和MPLS VPN等，在IP网中MPLS流量工程技术成为一种主要的管理网络流量减少拥塞一定程度上保证IP网络的QoS的重要工具；?在解决企业互连提供各种新业务方面MPLS VPN也越来越被运营商看好成为在IP网络运营商提供增值业务的重要手段MPLS概念图示LSR LERLSR LERMPLS IPPacket IPPacket withlabel第三层路由第三层路由第二层交换IPOA技术及其发展?IPOA是ATM和IP发展的必然?IP的发展方向是使用硬件交换来提高服务质量,ATM的发展方向是提高其应用的灵活性,简化设备?IPOA的发展历程:CIPOA(RFC1577经典IPOA)/LANE(局域网仿真)/MPOA(ATM上的多协议传输)/IP Switching/CSR(信元交换路由器技术)/ARIS(集成IP交换技术)/Tag Switching(标签交换技术)/MPLS(多协议标签交换技术)?IPOA技术的两种模型:?重叠模型(基于ATM地址的ATM路由协议和信令协议对IP分组进行路由选择与转发.如CIPOA/MPOA/LANE等)?集成模型(使用非ATM路由协议和信令协议对IP分组进行路由选择与转发.如IP Switching/Tag Switching/MPLS等)MPLS所涉及的重要概念?边缘路由器(LER)和核心路由器(LSR)?转发等价类（FEC)?标记栈（Lable Stack)?标记交换路径（LSP)?上游LSR和下游LSR?标记信息库（LIB)?标记分发协议（LDP)?标记分发对等实体（LDP peers)?标记合并（merge)?TLV(Type LengthValue)MPLS协议中的主要可选项?标记交换发起方式数据驱动和控制驱动?环路控制方式环路减轻/环路防止?标记映射分发方式上游标记分发/下游标记分发?标记分发控制方式独立/有序?标记分发协议类型独立/附加?LSP保持方式软/硬状态MPLS技术的宗旨?为了综合利用网络核心的交换技术和网络边缘IP技术各自的优点，MPLS 的宗旨是要集成标签切换转发的高性能和网络层路由的灵活性和可扩展性。

mpls工作原理
MPLS（多协议标签交换）是一种用于增强网络传输效率和优化数据流的协议。

它通过引入标签来替代传统的IP（Internet Protocol）地址，实现了更高效的数据转发和路由选择方式。

MPLS的工作原理可以简单地分为标签分发和标签交换两个主要阶段。

在标签分发阶段，网络设备（通常为路由器）对传入的数据包进行处理。

首先，设备会根据IP头部的目标IP地址进行路由选择，确定数据包的下一个跳。

然后，设备为该数据包附加一个唯一的标签，并将其发送给下一个跳。

这个标签代表了特定的路径和服务要求。

在标签交换阶段，网络设备根据收到的标签信息进行转发。

当数据包到达下一个跳时，该设备会检查标签并根据预先设定的转发表将数据包转发到适当的输出接口。

这样，数据包就能顺利地沿着预先设定的路径到达目的地。

MPLS的一个重要特点是标签交换的速度非常快，因为设备只需要查找标签并根据转发表进行转发决策，而无需对IP头部进行深度解析。

这种基于标签的转发方式能够大大提高网络的转发效率和吞吐量。

此外，MPLS还支持对数据流进行区分和优化。

通过在标签中添加特定的服务质量（Quality of Service, QoS）信息，网络设备可以根据不同的数据流要求进行优化处理。

例如，可以为实
时音视频流分配更高的带宽和更短的传输延迟，以确保流畅的播放和通信质量。

总的来说，MPLS的工作原理基于标签分发和标签交换的方式，通过有效地利用标签和转发表，提高了网络的传输效率和数据流优化能力。

多协议标记交换多协议标记交换（Multi-Protocol Label Switching, MPLS）是一种在异构网络中进行数据传输的技术。

它通过引入标签来在数据包传输中分离路由选择和转发决策，以提高网络性能和可靠性。

MPLS是一种基于标签的转发技术，它将数据包打上标签，并根据这些标签进行路由选择和转发。

与传统的IP路由不同，MPLS不关注数据包的目的地，而是根据标签来决定数据包的路由路径。

MPLS通过引入标签来解决传统IP路由的一些问题。

在传统的IP路由中，数据包的转发是基于目的地IP地址来进行的，这导致了网络中大量的路由信息和复杂的路由算法。

而MPLS通过引入标签，将路由信息从数据包中分离出来，简化了路由选择和转发过程，提高了网络的可靠性和性能。

MPLS的标签是一个固定长度的字段，它包含了一些控制信息，如转发路径和服务质量要求。

当一个数据包到达MPLS网络的入口时，路由器会为其打上一个标签，然后根据这个标签进行路由选择和转发。

在数据包传输过程中，标签会随着数据包一起传输，并在每个路由器上被解析和转发。

当数据包到达目的地时，标签会被删除，并将数据包交付给目的地IP地址。

MPLS的标签交换和转发由一个特殊的设备来实现，称为标签交换路由器（Label Switching Router, LSR）。

LSR根据标签来选择转发路径，并根据标签来进行数据包的转发。

对于每个数据包，LSR会根据标签查找转发表，并将数据包转发到相应的端口上。

MPLS的一个重要应用是虚拟专用网（Virtual Private Network,VPN）。

通过使用MPLS技术，可以在公共网络上构建私有、安全的网络连接。

MPLS VPN将不同的用户数据包打上不同的标签，使其在公共网络中进行传输时具有私有的属性，从而实现了安全的数据传输。

总之，MPLS是一种高性能、高可靠性的网络传输技术。

它通过引入标签来分离路由选择和转发过程，简化了网络中的路由信息和复杂性，提高了网络的可靠性和性能。

MPLS_协议协议名称：MPLS协议一、引言MPLS（多协议标签交换）协议是一种网络协议，用于在数据通信网络中传输数据。

本协议旨在提供一种高效、可靠和可扩展的数据传输解决方案，以满足现代网络通信的需求。

二、背景随着互联网的快速发展，传统的网络架构面临着各种挑战，如网络拥塞、延迟、安全性等问题。

MPLS协议的出现解决了这些问题，通过引入标签交换技术，提供了更高效的数据传输方式。

三、目标本协议的目标是：1. 提供一种灵活、可扩展的数据传输协议，以适应不断变化的网络环境。

2. 降低网络拥塞和延迟，提高数据传输的效率。

3. 提供安全性和保密性，以保护数据的传输和存储。

四、协议规范1. 标签交换a. MPLS协议使用标签来标识数据包的转发路径，从而提高数据传输的效率和可靠性。

b. 标签由网络设备分配和管理，用于识别数据包的源和目的地。

2. 路由选择a. MPLS协议使用基于标签的路由选择算法，通过查找标签转发表来确定数据包的下一跳路径。

b. 路由选择算法应考虑网络拥塞、带宽利用率等因素，以提供最佳的数据传输路径。

3. 数据传输a. MPLS协议使用标签交换技术来传输数据包，将数据包的源和目的地信息封装在标签中。

b. 标签交换过程中，网络设备根据标签转发表将数据包从源节点传输到目的节点。

4. QoS支持a. MPLS协议支持服务质量（QoS）机制，以提供不同应用程序的不同传输需求。

b. QoS机制包括带宽保障、优先级传输等功能，以确保关键应用程序的高质量传输。

5. 安全性a. MPLS协议提供安全性和保密性，以保护数据的传输和存储。

b. 安全机制包括加密、身份验证等，以防止未经授权的访问和数据泄露。

六、实施建议为了有效实施MPLS协议，建议以下几点：1. 网络设备的支持：确保网络设备支持MPLS协议，并具备相应的功能和性能。

2. 协议配置：按照MPLS协议规范，正确配置网络设备的MPLS功能。

3. 路由优化：使用合适的路由选择算法和策略，优化数据包的传输路径。

MPLS_协议协议名称：MPLS（多协议标签交换）协议协议目的：本协议旨在定义和规范多协议标签交换（MPLS）协议的工作原理、数据格式、路由选择和转发机制，以实现高效的数据包转发和服务质量保证。

一、引言多协议标签交换（MPLS）是一种用于数据包转发的协议，它通过在数据包头部添加标签来进行路由选择和转发。

本协议旨在提供一种灵活、高效、可扩展的网络服务，以满足不同应用场景下的需求。

二、术语定义2.1 MPLS（Multi-Protocol Label Switching）：多协议标签交换，一种用于数据包转发的协议。

2.2 标签（Label）：MPLS中用于标识数据包的一段二进制码。

2.3 LSR（Label Switching Router）：标签交换路由器，用于实现MPLS协议的路由选择和转发功能。

2.4 FEC（Forwarding Equivalence Class）：转发等价类，一组具有相同转发行为的数据包。

2.5 LSP（Label Switched Path）：标签交换路径，由一系列LSR组成的路径，用于数据包的转发。

2.6 RSVP（Resource Reservation Protocol）：资源预留协议，用于实现服务质量保证。

2.7 VPN（Virtual Private Network）：虚拟专用网络，通过在公共网络上建立安全的隧道，实现私密通信。

三、工作原理3.1 标签分发和绑定LSR根据路由选择算法将数据包与相应的标签绑定，并将标签添加到数据包头部。

标签的分发和绑定过程需遵循MPLS协议规定的数据格式和编码方式。

3.2 标签交换和转发LSR根据标签进行数据包的转发，即根据标签查找转发表，确定数据包的下一跳。

在转发过程中，LSR根据标签进行数据包的解封装和封装操作。

3.3 LSP建立和维护通过MPLS协议，LSR可以建立和维护LSP，即标签交换路径。

LSP的建立可以通过静态配置或动态协议（如LDP、RSVP）实现，建立LSP的过程需满足一定的路由选择和转发策略。
