翔安海底隧道工程施工关键技术

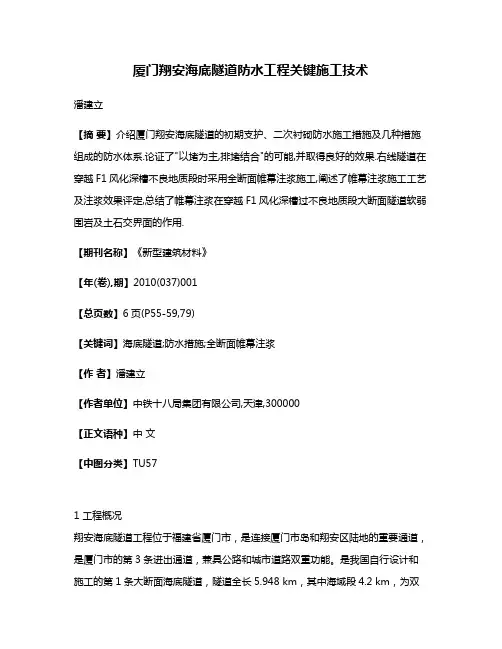

厦门翔安海底隧道防水工程关键施工技术潘建立【摘要】介绍厦门翔安海底隧道的初期支护、二次衬砌防水施工措施及几种措施组成的防水体系.论证了"以堵为主,排堵结合"的可能,并取得良好的效果.右线隧道在穿越F1风化深槽不良地质段时采用全断面帷幕注浆施工,阐述了帷幕注浆施工工艺及注浆效果评定,总结了帷幕注浆在穿越F1风化深槽过不良地质段大断面隧道软弱围岩及土石交界面的作用.【期刊名称】《新型建筑材料》【年(卷),期】2010(037)001【总页数】6页(P55-59,79)【关键词】海底隧道;防水措施;全断面帷幕注浆【作者】潘建立【作者单位】中铁十八局集团有限公司,天津,300000【正文语种】中文【中图分类】TU571 工程概况翔安海底隧道工程位于福建省厦门市，是连接厦门市岛和翔安区陆地的重要通道，是厦门市的第3条进出通道，兼具公路和城市道路双重功能。

是我国自行设计和施工的第1条大断面海底隧道，隧道全长5.948 km，其中海域段4.2 km，为双向6车道双洞海底隧道，采用三孔隧道形式穿越海域，两侧为行车主洞，中间一孔为服务隧道。

该隧道采用钻爆法施工，地质条件非常复杂，从进口到出口依次要穿越海底F1、F4、F2、F3风化深槽，涌水突泥风险很高。

F1风化深槽段主隧道开挖断面为17.04 m×12.56 m，隧道建筑限界为13.5 m×5.0 m。

确保施工和工程安全是建设中的核心，而安全的主要隐患来自渗漏水，防水措施决定防水成败，而防水成败又是工程成败的关键。

2 隧道防水措施2.1 超前水文地质预测预报（1）TSP超前地质预测预报采集数据通过配套的TSPwin专用软件分析、处理，便可了解隧道开挖面前方地质体的性质（软弱岩带、破碎带、断层、含水岩层等）、位置及规模。

（2）红外线水文地质预测预报目前，对地下水的探测，应用较广是红外探水技术。

在距掌子面20 m内可定性告知有无水。

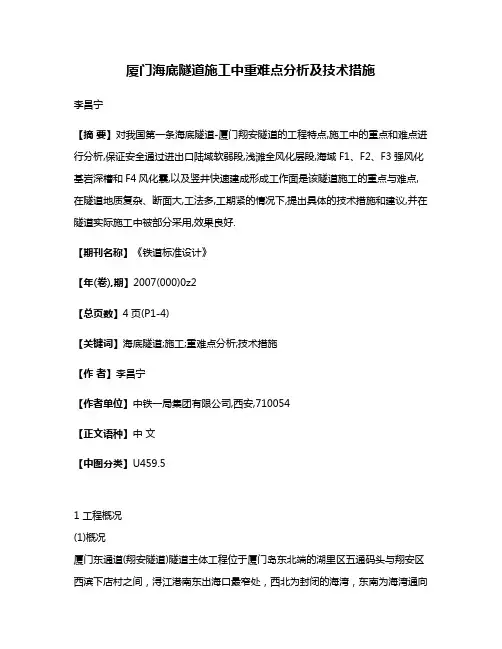

厦门海底隧道施工中重难点分析及技术措施李昌宁【摘要】对我国第一条海底隧道-厦门翔安隧道的工程特点,施工中的重点和难点进行分析,保证安全通过进出口陆域软弱段,浅滩全风化层段,海域F1、F2、F3强风化基岩深槽和F4风化囊,以及竖井快速建成形成工作面是该隧道施工的重点与难点,在隧道地质复杂、断面大,工法多,工期紧的情况下,提出具体的技术措施和建议,并在隧道实际施工中被部分采用,效果良好.【期刊名称】《铁道标准设计》【年(卷),期】2007(000)0z2【总页数】4页(P1-4)【关键词】海底隧道;施工;重难点分析;技术措施【作者】李昌宁【作者单位】中铁一局集团有限公司,西安,710054【正文语种】中文【中图分类】U459.51 工程概况(1)概况厦门东通道(翔安隧道)隧道主体工程位于厦门岛东北端的湖里区五通码头与翔安区西滨下店村之间，浔江港南东出海口最窄处，西北为封闭的海湾，东南为海湾通向大海的出口(图1-E线)。

隧道规模宏大，隧道全长5.951 km，跨越海域总长4.459 km，其中海域暗挖约2.925 km，潮间带暗挖约1.534 km，陆域暗挖约1.392 km。

按照高等级公路的设计标准，行车速度为80 km/h，暗挖隧道最大断面宽×高=17.04 m×12.56 m，建筑限界净宽×净高为13.5 m×5.0 m。

隧道连接厦门市本岛和翔安区陆地，具有公路和城市道路双重功能，为厦门市第三条出口通道(图2、图3)。

图1 厦门翔安隧道平面与纵面示意图2 厦门翔安隧道示意图3 厦门翔安隧道效果该隧道采用钻爆暗挖法修建，是我国大陆在建的第一座大断面的海底隧道，隧道采用一次修建双向3车道，并在两隧道中间修建一服务隧道，隧道中心线间距64～66 m。

(2)工程地质及水文地质陆地部分为剥蚀残丘地貌，耕地，地面高程约为3 m，表层为厚度0～25 m的残积黏土、亚黏土，全强风化花岗岩厚度为11.5～15.5 m，弱微风化花岗岩顶板高程为-12.8～-38.0 m。

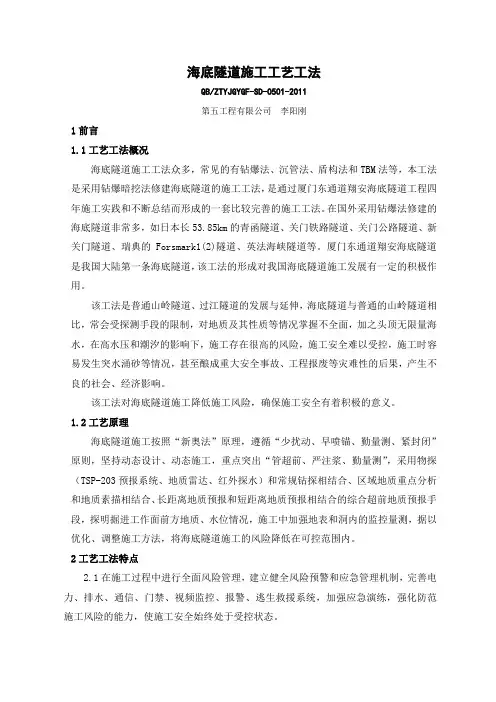

海底隧道施工工艺工法QB/ZTYJGYGF-SD-0501-2011第五工程有限公司李阳刚1前言1.1工艺工法概况海底隧道施工工法众多，常见的有钻爆法、沉管法、盾构法和TBM法等，本工法是采用钻爆暗挖法修建海底隧道的施工工法，是通过厦门东通道翔安海底隧道工程四年施工实践和不断总结而形成的一套比较完善的施工工法。

在国外采用钻爆法修建的海底隧道非常多，如日本长53.85km的青函隧道、关门铁路隧道、关门公路隧道、新关门隧道、瑞典的Forsmark1(2)隧道、英法海峡隧道等。

厦门东通道翔安海底隧道是我国大陆第一条海底隧道，该工法的形成对我国海底隧道施工发展有一定的积极作用。

该工法是普通山岭隧道、过江隧道的发展与延伸，海底隧道与普通的山岭隧道相比，常会受探测手段的限制，对地质及其性质等情况掌握不全面，加之头顶无限量海水，在高水压和潮汐的影响下，施工存在很高的风险，施工安全难以受控，施工时容易发生突水涌砂等情况，甚至酿成重大安全事故、工程报废等灾难性的后果，产生不良的社会、经济影响。

该工法对海底隧道施工降低施工风险，确保施工安全有着积极的意义。

1.2工艺原理海底隧道施工按照“新奥法”原理，遵循“少扰动、早喷锚、勤量测、紧封闭”原则，坚持动态设计、动态施工，重点突出“管超前、严注浆、勤量测”，采用物探（TSP-203预报系统、地质雷达、红外探水）和常规钻探相结合、区域地质重点分析和地质素描相结合、长距离地质预报和短距离地质预报相结合的综合超前地质预报手段，探明掘进工作面前方地质、水位情况，施工中加强地表和洞内的监控量测，据以优化、调整施工方法，将海底隧道施工的风险降低在可控范围内。

2工艺工法特点2.1在施工过程中进行全面风险管理，建立健全风险预警和应急管理机制，完善电力、排水、通信、门禁、视频监控、报警、逃生救援系统，加强应急演练，强化防范施工风险的能力，使施工安全始终处于受控状态。

2.2将综合超前地质预测预报和系统监控量测纳入工序管理，较为全面的掌握隧道掘进面前方地质情况、支护系统的变形情况，定岗定责，建立信息反馈、沟通、处置机制，以进行风险预警，避免盲目施工，降低施工风险。

厦门翔安海底隧道厦门翔安海底隧道的施工风险评估和变形应对措施工程简介厦门东通道(翔安隧道)工程是厦本岛第六条进出岛公路通道，连接门市厦门市本岛和大陆架翔安区。

是一项规模宏大的跨海工程，工程全长8.695km，其中海底隧道5km，跨越海域宽约4200m，是我国大陆地区第一座海底隧道。

隧道最深处位于海平面下约70m，最大纵坡3%。

隧道2005年9月开工，工程概算约31(97亿元。

厦门翔安海底隧道拥有数项世界罕见难题，建设者们依靠科技进步，加上自身的努力，一一克服了难题。

据统计，从翔安海底隧道中开挖、弃运土石方约235万立方米，几乎可以将埃及大金字塔塞满。

支护用锚杆、钢架、钢筋网、衬砌钢筋等钢材约5万吨，相当于7座巴黎艾菲尔铁塔。

工程地质、环境及主要施工方案概况工程地质情况:在路地段为全强风化闪长岩, 在地下水位以下无自稳能力,易崩解。

地下水为陆域地下水,据其赋存形式分为松散岩类孔隙水、风化基岩孔隙裂隙水,主要受大气降水的补给, 就近向低洼地排泄,略具承压性, 总体上属于潜水。

地下水水位变化随降雨的频率,变化剧烈, 且有滞后现象。

对钢筋混凝土结构中的钢筋无腐蚀性, 对钢结构具弱腐蚀性。

工程环境:厦门地区属亚热带海洋性气候, 每年 2月到8月为雨季, 7月到9 月为台风季节。

厦门海域为正规半日潮,最高潮位4. 53 m, 最低潮位- 3. 30 m。

场区内小型水体较多,池塘遍布。

本区段主要场地开阔平坦, 运输较方便,水、电、通讯等均可直接引入, 但附近居民工厂较多。

主要施工方案:全强风化层采用拱顶超前小导管预支护及注浆加固, 主洞采用 CRD 法开挖, 服务洞开挖采用正台阶法。

衬砌设计应用新奥法原理, 采用复合式衬砌: 初期支护由工字钢拱架、双层钢筋网、30 cm 厚喷射混凝土组成;二次衬砌用55 cm 厚模筑钢筋混凝土;初期支护与二次衬砌之间铺设防窜流防水板作为防水层。

隧道结构防排水采用全封堵方式,采用分舱的方式对隧道进行分区防水。

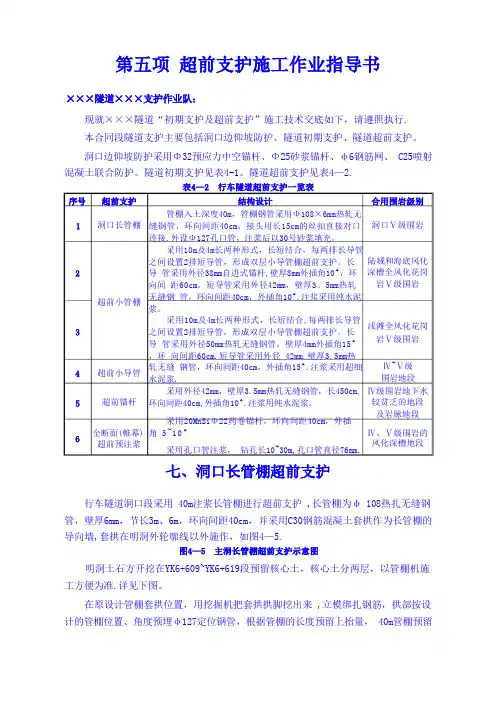

现就×××隧道“初期支护及超前支护”施工技术交底如下，请遵照执行. 本合同段隧道支护主要包括洞口边仰坡防护、隧道初期支护、隧道超前支护。

洞口边仰坡防护采用Φ32预应力中空锚杆、Φ25砂浆锚杆、φ6钢筋网、 C25喷射 混凝土联合防护。

隧道初期支护见表4-1。

隧道超前支护见表4—2.行车隧道洞口段采用 40m 注浆长管棚进行超前支护 ,长管棚为φ 108热扎无缝钢 管，壁厚6mm ，节长3m 、6m ，环向间距40cm ，并采用C30钢筋混凝土套拱作为长管棚的 导向墙,套拱在明洞外轮廓线以外施作，如图4—5.明洞土石方开挖在YK6+609~YK6+619段预留核心土，核心土分两层，以管棚机施 工方便为准.详见下图。

在原设计管棚套拱位置，用挖掘机把套拱拱脚挖出来 ,立模绑扎钢筋，拱部按设 计的管棚位置、角度预埋φ127定位钢管，根据管棚的长度预留上抬量， 40m 管棚预留管棚入土深度40m ，管棚钢管采用Φ108×6mm 热轧无缝钢管，环向间距40cm ，接头用长15cm 的丝扣直接对口 连接.外设Φ127孔口管，注浆后以30号砂浆填充。

采用10m 及4m 长两种形式，长短结合，每两排长导管 之间设置2排短导管，形成双层小导管棚超前支护。

长导 管采用外径38mm 自进式锚杆,壁厚8mm 外插角10°，环向间 距60cm 。

短导管采用外径42mm ，壁厚3。

5mm 热轧无缝钢 管，环向间距40cm ，外插角10°.注浆采用纯水泥浆。

采用10m 及4m 长两种形式，长短结合,每两排长导管 之间设置2排短导管，形成双层小导管棚超前支护。

长导 管采用外径50mm 热轧无缝钢管，壁厚4mm 外插角15°，环 向间距60cm.短导管采用外径 42mm,壁厚3.5mm 热轧无缝 钢管，环向间距40cm ，外插角15°.注浆采用超细水泥浆. 采用外径42mm ，壁厚3.5mm 热轧无缝钢管，长450cm, 环向间距40cm,外插角10°.注浆用纯水泥浆。

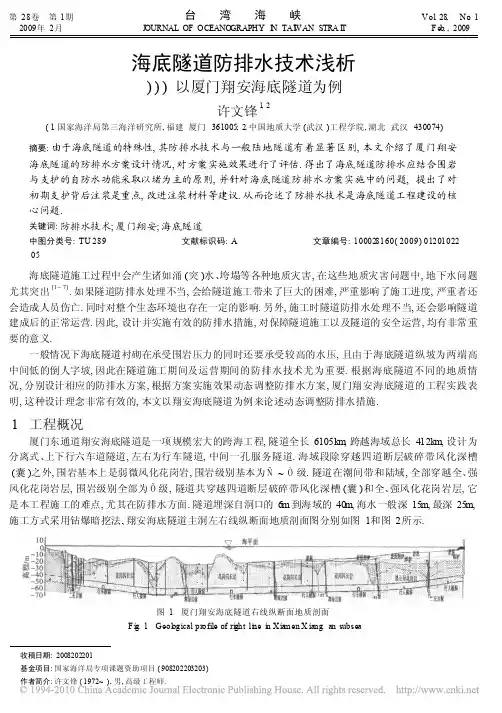

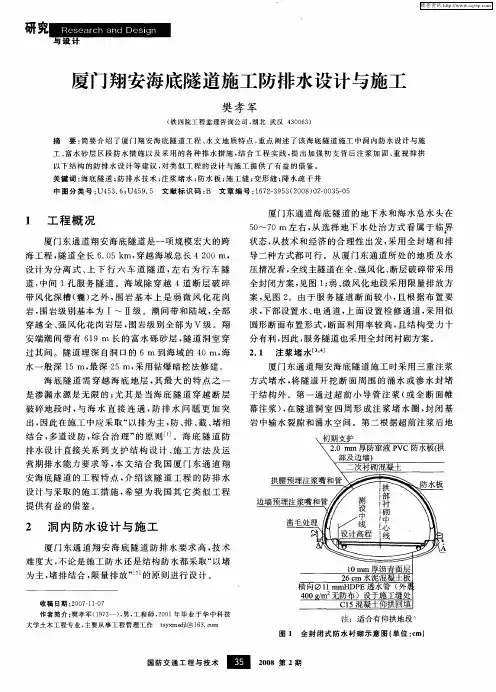

第28卷 第1期台湾海峡Vo.l 28, No .1 2009年2月J OURNAL OF OCEANO GRAPHY I N TAI W AN STRA I T F eb .,2009收稿日期:2008202201基金项目:国家海洋局专项课题资助项目(908202203203)作者简介:许文锋(1972~),男,高级工程师.海底隧道防排水技术浅析)))以厦门翔安海底隧道为例许文锋1,2(1.国家海洋局第三海洋研究所,福建厦门361005;2.中国地质大学(武汉)工程学院,湖北武汉430074)摘要:由于海底隧道的特殊性,其防排水技术与一般陆地隧道有着显著区别,本文介绍了厦门翔安海底隧道的防排水方案设计情况,对方案实施效果进行了评估.得出了海底隧道防排水应结合围岩与支护的自防水功能采取以堵为主的原则,并针对海底隧道防排水方案实施中的问题,提出了对初期支护背后注浆是重点,改进注浆材料等建议.从而论述了防排水技术是海底隧道工程建设的核心问题.关键词:防排水技术;厦门翔安;海底隧道中图分类号:TU 289文献标识码:A 文章编号:100028160(2009)0120102205海底隧道施工过程中会产生诸如涌(突)水、垮塌等各种地质灾害,在这些地质灾害问题中,地下水问题尤其突出[1~7].如果隧道防排水处理不当,会给隧道施工带来了巨大的困难,严重影响了施工进度,严重者还会造成人员伤亡.同时对整个生态环境也存在一定的影响.另外,施工时隧道防排水处理不当,还会影响隧道建成后的正常运营.因此,设计并实施有效的防排水措施,对保障隧道施工以及隧道的安全运营,均有非常重要的意义.一般情况下海底隧道衬砌在承受围岩压力的同时还要承受较高的水压,且由于海底隧道纵坡为两端高中间低的倒人字坡,因此在隧道施工期间及运营期间的防排水技术尤为重要.根据海底隧道不同的地质情况,分别设计相应的防排水方案,根据方案实施效果动态调整防排水方案,厦门翔安海底隧道的工程实践表明,这种设计理念非常有效的,本文以翔安海底隧道为例来论述动态调整防排水措施.1 工程概况厦门东通道翔安海底隧道是一项规模宏大的跨海工程,隧道全长6105km ,跨越海域总长412km,设计为分离式、上下行六车道隧道,左右为行车隧道,中间一孔服务隧道.海域段除穿越四道断层破碎带风化深槽(囊)之外,围岩基本上是弱微风化花岗岩,围岩级别基本为Ñ~Ò级.隧道在潮间带和陆域,全部穿越全、强风化花岗岩层,围岩级别全部为Õ级,隧道共穿越四道断层破碎带风化深槽(囊)和全、强风化花岗岩层,它是本工程施工的难点,尤其在防排水方面.隧道埋深自洞口的6m 到海域的40m,海水一般深15m,最深25m,施工方式采用钻爆暗挖法,翔安海底隧道主洞左右线纵断面地质剖面图分别如图1和图2所示.图1 厦门翔安海底隧道右线纵断面地质剖面F i g .1 Geol ogical profile of ri ght li ne i n Xia m en X iang .an subsea1期许文锋:海底隧道防排水技术浅析)))以厦门翔安海底隧道为例图2 厦门翔安海底隧道左线纵断面地质剖面F i g .2 Geol ogical profil e of l e ft li ne i n Xia 2m en Xiang .an subsea2 隧道防排水设计根据不同的地质情况,其防排水设计采用了包括洞口排水、隧道明暗洞防排水、竖井防排水、洞内路基防排水等方案.2.1 洞口防排水设计由于隧道纵坡中间低两端高为倒人字坡,洞口两端都有较长的路堑引道.为避免洞外雨水流入洞内,路基设计时根据地形情况,通过边沟将边坡水和路面水截流进洞口集水池,并设泵站将雨水导入洞顶排水系统.隧道两端洞口左右线均设置三道截水沟(60c m ),集边坡和路面水排入洞口集水池.洞口路堑顶部设置天沟,通过开沟将水汇入附近沟渠.2.2 洞内防排水设计施工缝、沉降缝防水处理:施工期间隧道内产生的水主要是围岩渗水和施工用水,由于海底隧道所处的特殊环境,为保证衬砌结构的防水能力,隧道沉降缝采用外贴带注浆管的背贴式止水带,中间设置带注浆管的橡胶止水带,内壁加设结晶填充材料的三层防水方式;隧道施工缝采用外贴带注浆管的背贴式止水带,中间设置企口,并安放带注浆管的膨胀橡胶止水条,内壁加设结晶填充材料的三层防水方式.采用带注浆管的背贴式止水带,可实现分区防水,便于后期检修和处理.采用分区防水形式,充分保证防水板的防水效果.由于施工空间狭窄、作业条件差、工序相互交叉干扰等原因可能会使安装好的防水板遭受到损坏,一旦一处漏水造成/窜水0,从而使整个隧道结构受害,并且维修弥补困难、费用高、效果差.因此用分舱的方法设置防渗肋条将整个隧道的防水分成小区.防水区面积控制在150m 2内.一旦漏水可以通过外贴式止水带的注浆管,针对漏水区域进行注浆修补,效果好,修补费用低.3 翔安隧道防水方案的动态设计情况设计方案在没有通过实践检验之前,始终具有预设计的性质,而真正的设计是在施工过程中完成和完善的,翔安隧道防排水总体设计方案如图3所示.翔安隧道防水设计方案通过一年多的施工实践证明,是较全面的、具体的.但也做了一些补充和修正.针对富水砂层区段试验了高压旋喷地表防水技术方案;在竖井施工中实施了高压旋喷桩、钢板桩、钻孔咬合桩、钻孔切合桩以及实施了地表井点降水方案.富水砂层段最后采用了地下连续墙和疏干降水井相结合的设计方案,未采用地表高压旋喷桩和洞内水平旋喷桩的设计方案.在采用了地表防水技术措施的同时洞内并用超前预注浆、初支背后补偿注浆回填的防水技术.为了防止初期支护喷射混凝土的基面粗糙,凹凸不平而损伤防水板.在防水板与初支喷射混凝土基面之间,加设一层无纺布,既是缓冲层也是疏水层.在施工期间,根据最新设计理念,增设了边墙底部纵向排水盲管、泄水孔,改衬砌结构全封闭型为半封闭型,保证了/以堵为主0限量排放.4 结构防排水技术措施翔安隧道结构防排水施工进展经过两个阶段,第一阶段是明洞结构防排水施工已经完成,第二阶段是暗洞结构防排水施工.#103#台湾海峡28卷图3 翔安隧道防排水总体设计方案F i g .3 Outli ne of des i gna ti on of wa terproof and dra i n f or X iang .an subsea t unne l4.1 结构防水方案中的技术措施(1)围岩自防水.以堵为主,通过注浆止水将隧道开挖面周围的涌水和渗水,封堵在结构外.(2)初期支护自防水.采用防水防渗混凝土,将围岩的少量渗漏水,堵在初期支护结构之外.(3)将初期支护难以堵住的有限渗流水通过预埋排水管环向引入边墙侧沟.(4)铺设防水板.将少量渗水封堵在二衬混凝土之外.(5)施工缝、沉降缝均采用外贴带注浆管背贴式止水带自防水.施工缝内间设置带注浆管的中埋式膨胀橡胶止水条,沉降缝内设置带注浆管的中埋式橡胶止水带;两种缝内壁均加设结晶类填充材料的三重防水方式,保证沉降缝自防水.施工缝细部防水设计如图4所示.(6)采用分区防水形式自防水(示意图5).防止一处渗漏四处窜水的后患.4.2 结构防排水的技术保障(1)必须严格初期支护质量验收程序,合格后才能进入二衬施工工序.因为初期支护的/三头0:锚杆头、钢筋头和欠挖的岩石头不认真削平必然会刺破防水板;初期支护表面凹凸不平超限,将会在泵送混凝土的压力下撕裂防水板.(2)严格把好防水技术六道关,即上述六项技术措施.在把关中要防止忽视初期支护的自防水功能,以#104#1期许文锋:海底隧道防排水技术浅析)))以厦门翔安海底隧道为例为有防水板防水,而对初期支护的自防水质量不当回事.(3)要防止边墙两侧铺设长度不均造成剪刀叉接缝,尤其是曲线区段,宁可接缝长预留富裕些也不能短了采用补接的方法,因为这样,很难保证接缝质量.(4)不要为施工方便和赶进度,而将矮边墙和二衬仰拱分两次施工,人为增加两条纵向施工缝,因为施工缝是二衬渗漏的薄弱环节.(5)隧道进口采用全断面帷幕注浆技术.进入F1断层破碎带,进出口还将先后穿过F2、F3、F4风化深槽断层破碎带.(6)在通过断层破碎带及风化深槽区段要注意的问题:¹超前地质预报是前提,预报手段要长短结合,以短为主;物探和钻探并用,以钻探为准;预报的岩性水情位置要准确到米,预报专业人员要长驻工地,跟踪预报;º全断面帷幕注浆是关键.a .注浆以堵水为主,加固围岩为辅;b .注浆由专业队伍实施,必须采用先进的设备;c .要完善的压注计划是成功的保证;d .注浆工艺参数要通过试验取得经验极为重要;e .止浆墙的厚度要一次做够;.f 注浆方式以前进式为主,后退式为辅,注浆顺序先外圈后内圈;g .帷幕注浆压力,不大于115MPa ,保证不将覆盖层穿透;径向注浆压力不大于0.5MPa 防止损坏初支结构,压注浆胶凝时间要能调整到3~5m in ;h .注浆材料必须用超细水泥;.i 注浆效果检验要严格按照标准,准确监测,达到既定标准才能开挖;»加强支护是重点.a .结构支护、超前支护、径向加固围岩注浆相辅相成;b .超前支护绝不能因为施作了全断面帷幕注浆就省了不做,因为全断面帷幕注浆有可能出现盲区,所以需要通过每循环的超前支护来弥补.c .初支背后必须及时充填注浆;d.径向注浆很必要:因为在初支背后一定范围内注浆加固围岩是加强初期支护结构的基础,也是巩固后方的重要技术措施.径向注浆材料一般不应采用双液浆,应用普通水泥浆或超细水泥加适当的聚氨酯;¼监控量测非常重要,要做到及时布点,及时量测,出现动态时及时反馈,及时分析研究;½方案落实是保证,要严格管理,严格制度,严格纪律,要件件落实;¾开挖中要注意控制爆破,要保护全断面帷幕注浆固结的人工结石体;¿抢险救援预案是后备,要注意做到预演,有效;À服务洞先通过后左右洞通过.5 防水技术的效果分析高压旋喷注浆以及钻孔咬合桩、钻孔切合桩,目的是在洞室外围形成止水帷幕隔断海水进入开挖面.虽然高压旋喷桩未完全止住水,但为井内全断面帷幕注浆实施减少了水压力和渗水量,配合钻孔咬合桩成功的通过了砂层段.高压旋喷桩在W4全风化花岗岩地区止水效果不理想,但加固了围岩,减少了洞内开挖过程中洞顶沉降.超前小导管注浆,各施工单位都不同的反应,W 4、W 3地层中注不进浆液,砂层中也有注不进去的反应.目前国内外施工技术水平,注浆止水加固技术是成功的.国内外成功的实例比比皆是,如日本的青函隧道、舞鹤隧道,中国的歧岭隧道、草庵隧道、大瑶山隧道、刺桐关三号隧道.如出现注浆注不进,其主要原因是超前预注浆与进度的矛盾.技术上的欠缺是注浆工艺的配套技术不到位的原因.如不设止浆墙或虽设了但不足以止浆.应该承认,在W3、W 4风化花岗岩中、砂层中注浆技术均可以获得一定的止水和加固效果.只要:¹注浆配套技术措施到位.隧道局有成功的经验总结,用TSS 注浆导管、设置足以止浆的止浆墙或是足够深度的注浆小导管、试验得出注浆压力和注浆量.º根据不同的地质条件选用适当的注浆材料,在单液水泥浆、水玻璃水泥双液浆、超细水泥浆中选用.6 结语(1)只有进行对初期支护背后注浆加固,形成堵水承载圈,才能实现初支无渗漏的设计要求.在软弱围岩区段,在隧道二衬混凝土施工前,对富水砂层区和集中涌水区段进行后注浆,在初支背后形成一定厚度(3~5m )的堵水承载圈,加强围岩自防水功能.(2)应从长远考虑结构防水,从百年大计的角度考虑使用超细水泥浆,这在翔安隧道的富水W 3、W 4地#105#台湾海峡28卷段和富水砂层地段施工中做过试验.同时设计方案中也可建议选用超细水泥、聚胺脂和环氧树脂注浆的.(3)注浆材料应选以单液浆为宜.超前预注浆多数选用的防水选用水泥水玻璃双液浆,是为了快速堵水和注浆后能迅速实施掘进作业.但由于双液浆的后期强度低,一定时间后堵水及抗压抗剪能力迅速降低,这就为结构防水造成隐患.初支背后回填注浆和后注浆一般不能选用水玻璃水泥双液浆,应选以单液浆为宜,否则就会损害工程结构的安全的百年大计.(4)正确处理下部结构防水.隧道一般在仰拱以上的结构防水做得较全面,但海底隧道所处地下水大部分为承压水,仰拱底部的承压水易造成路面的渗流、冒水,因此下部结构也应该贯彻/以堵为主0限量排放的原则,采取有效的防排水技术方案.参考文献:[1] 王梦恕,皇甫明.海底隧道修建中的关键问题[J].建筑科学与工程学报,2005,22(4):1~4.[2] 孙钧.海底隧道工程设计施工若干关键技术的商榷[J].岩石力学与工程学报,2006,25(8):1513~1521.[3] 吕明.挪威海底隧道经验[J].岩石力学与工程学报,2005,24(23):4219~4225.[4] 杨会军,李丰果.深埋长大隧道地下水处理技术[J].岩土工程界,2006,3(9):62~65.[5] 韩忠存.隧道及地下工程结构防排水技术的发展和应用[J].现代隧道技术,2001,4(38):5~9.[6] 李兴高,刘维宁.公路隧道防排水的安全型综合解决方案[J].中国公路学报,2003,1(16):68~73.[7] 王梦恕,皇甫明.海底隧道修建中的关键问题[J].建筑科学与工程学报,2005,4(22):1~4.Discussi on on the technology ofwaterproof and drai nof t he subsea tunnel)))i n case ofX i a men Xiang .an subsea tunnelX U W en 2f eng 1,2(1.Th i rd Institute of Oceanography ,SO A ,X i a m en 361005,Ch i na ;2.Ch i na Universit y of Geosciences (Wuhan),Wuhan 430074,Ch i na)Abstrac:t Because of t h e specificity of subsea tunne,l the water proof and dra i n age technology has disti n ct diff erence w it h the general land t u nne ls .Th is paper i n troduces t h e sche me desi g n on waterproof and dra i n ofX ia men 2X iang .an subsea t u nne lw it h an eva l u ation on the eff ect of t h e sche me .It conc l u des that the wa ter proof and dra i n age technolo 2gy of the subsea t u nne l shou l d adopt t h e pri n ciple of leak stoppage and co mb i n e t h e self 2water proof f unction of rock mass and supports .The aut h or be lieves that the i n j e ct grout beh i n d the pri m ar y lining is i m portan,t and t h e mater i a ls of i n ject grout should be i m proved.The technol o gy ofwater proof and dra i n is a core prob le m re lates to the success or defeat of the subsea tunnel constructi o n .K ey words :technology ofwaterproof and drain ;X i a ng .an region ofX ia men;subsea tunne;l application(责任编辑:杜俊民)#106#。

厦门翔安海底隧道施工关键技术（一）工程地质及水文地质1 地形地貌厦门东通道海底隧道长度5900米，起点里程ZK6+600，终点里程ZK12+500。

其中海面宽度2860m，最大水深29m。

该区地貌主要为以下三种类型：陆域地貌、岸滩带地貌和海域地貌。

陆域地貌主要由海蚀台地及海积平原组成，海蚀台地面波状起伏，多为基岩残丘，坡度平缓，略向海倾斜。

岸滩带地貌主要包括西南端五通岸和东北同安岸，西南端五通岸属于开敞海湾淤泥质问夹基岩海岸，高潮带为狭窄砂滩，局部为岩滩，滩宽10~20m，由粗中砂组成，坡度4~6°；中潮带为含泥质沙滩，滩宽200~300m，滩面上常有风化壳红土出露，坡度1~2°；低潮带为粉砂质泥滩，滩宽600m，时有礁石出露，坡度2°；东北端同安岸属于淤泥质间夹台地土崖海岸，高潮带为沙滩，滩宽20~30m，由含砂砾的中粗砂组成，坡度4~6°；中低潮带为砂质泥质和淤泥滩，一般有向低潮带变细的趋势，潮滩涂泥明显，滩面上凸，浮泥层厚，大片潮滩已经辟为养殖场。

海域地貌中，海域内水深0~29m，海底为水下浅滩，浅滩总体上向东南港湾口方向和缓倾斜，倾斜坡度1~5°，海底常有高低不等的暗礁分布。

海底浅滩表层主要分布砂-粉沙-粘土、粉砂质泥和泥质粉砂。

海底西南五通一侧，海底地形起伏较大，最深高程-29m，最高处已经突出海面3~4m，局部形成相对较深的海底沟槽。

2 地质构造厦门地区所处大地构造单元为闽东中生带火山断拗带（二级构造单元）之闽东南沿海变质带(三级构造单元)。

本三级构造单元内，对测区地质构造具有控制意义的断裂构造为长乐-诏安断裂带和九龙断裂带。

长乐-诏安断裂带由一系列走向NE，近于平行、长度不等的断裂组成，断裂带宽38~58m，延伸长度450m左右。

该断裂带上地震活动较弱，历史上只发生过 3 级左右地震，该带多数断层最新活动年代为中更新世，少数与NW向断裂相交，最新活动年代到晚更新世早期。
