喷油器及其控制电路的检测ppt课件

（2）减速时燃油的修正系数FDC
减速时燃油的修正系数FDC同样受发动机负荷和冷却液温度的 影响。如下式： FDL2是满足发动机负荷变化量的 修正系数。
FTH2是满足冷却液温度不同时的修 正系数。
5.急加速时的异步喷射 急加速时的异步喷射是与曲轴转动角度不同步的临时喷射。 而异步喷射虽也同样是加速时的燃油量修正，但它是在急加速 工况下，由于燃油来不及供给而实行的临时性燃油增量喷射。 为了有效地进行异步喷射，需要快速准确地检测出加速工况。 在表征发动机状态的各种参数中，利用节气门开度的变化量可 以最快地检测加速工况。 假设节气门开度为THA，用一定 时间间隔的节气门开度变化量，就 可以确定异步喷射量。节气门开度 变化量△THA越大，吸入的空气质量 越多，则所需要的异步喷射油量也 越大。

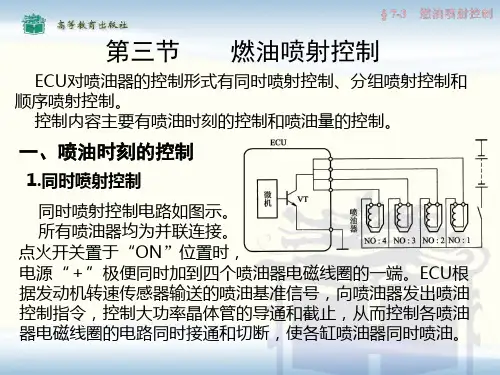

通常曲轴每转360°，各缸喷油器同时喷油一次。由于在发 动机的一个工作循环中各缸同时喷油两次，因此这种喷射方式 也称同时双次喷射。两次喷射的汽油，在进气门打开时一起进 入气缸。图示为同时喷射控制的喷油正时。
这种喷射方式是所有各缸喷油器同时喷射，所以喷油正时 与发动机进气、压缩、作功、排气的工作循环没有关系。其缺 点是由于各缸所对应的喷射时间不可能最佳，会造成各缸的混 合气形成不一样。但这种喷射方式不需要气缸判别信号，且控 制电路结构和软件较为简单，因此，目前这种喷射方式仍有一 定的应用。
2.分组喷射控制 分组喷射控制电路如图示。 每组中喷油器为并联连接， 两组喷油器的搭铁回路分别由 不同的大功率晶体管控制。当 ECU从发动机转速传感器接 收到某组喷油器的喷射控制信号时，便发出喷油控制指令，控制 该组中的大功率晶体管导通，从而接通喷油器电磁线圈的电路， 喷油器开始喷油。 发动机每一工作循环中，各缸喷油器均喷射一次或两次。 一般多是发动机每转360°， 只有一组喷油器喷油。 分组喷射控制的喷油正 时如图所示。

➢ 学习内容： 一、发动机电控系统的控制功能。 二、发动机电控系统的组成。 ¤ 执行器 ¤ 发动机控制单元ECU ¤ 传感器
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
一、发动机电控系统的控制功能
燃油 控制
点火 控制
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
一、发动机电控系统的控制功能
1. 发动机电控系统的主要控制功能——燃油控制
燃油控制
何时喷？ 喷油正时
喷多少？ 喷油脉宽
• 产生发动机曲轴转角信号，判定 曲轴（或活塞）位置。
➢ 安装: • 曲轴、凸轮轴、分电器
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
二、发动机电控系统的组成
8.凸轮轴位置传感器
控制软件
接受传感器的输入信 号，分析计算后产生 输出信号送至执行器
传感器
检测发动机运行参数， 并送至控制单元
控制单元 硬件
ECU
ECU--Electronic Control Unit
执行器
接收控制单元的输 出信号，产生执行 动作，实现各种控 制
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物

图4-24流量限制器
3.喷油器 喷油器用于将高压燃油直接喷入到燃烧室中参与
燃烧，其安装位置如图4-25所示。喷油始点和喷油量 由电控喷油器调节，这种喷油器取代了原来的喷油器 和喷油座。共轨喷油器目前常见的工作形式主要有两 种：一种是电磁式；另一种是压电晶体式。
图4-25喷油器的安装位置
（1）电磁式喷油器 电磁式共轨喷油器它主要是由电磁阀、滑阀、阀控制
图4-17博世CP2高压油泵
燃油计量阀的结构如图4-18，其特性曲线如图4-19 所示。它是一个流量控制阀，是电脑控制共轨燃油压 力的执行器。燃油计量阀安装在高压油泵的进油位置 ，ECU控制其通电时间用于调整燃油供给量和燃油压 力值。
a)结构示意图
b)实物图
图4-18燃油计量阀的结构
图4-19燃油计量阀的工作特性
图4－11BOSCH CP1高压油泵
图4－12高压油泵的结构
a.高压柱塞泵 在喷油泵内部有三个高压柱塞泵（见图4-13和图4-
14）。燃油进入喷油泵内部后经三个径向柱塞压缩， 柱塞相互之间错开120°，凸轮轴每旋转一圈，便有 三个柱塞分别同时泵油一次。
图4-13高压柱塞泵
图4-14高压柱塞泵的内部结构
任务三、 掌握电子控制中压共轨燃油喷射系统
一、美国卡特匹勒公司开发的HEUI型电控喷油 系统
1.中压共轨系统的组成
电控中压共轨系统的组成如图4-29所示。主要由低 中压机油供给系统、低压柴油供给系统和高压柴油供 给系统三大部分组成。
图4-29电控中压共轨系统组成
中压机油共轨系统中的高压燃油的形成及喷射，均 在喷油器总成内完成，喷油器总成如图4-30所示。
b.压力控制阀 压力控制阀根据发动机的负荷的参数设定共轨中压力

喷油器及控制电路检修教案第一章：喷油器概述1.1 喷油器的定义及作用1.2 喷油器的分类和结构1.3 喷油器的工作原理1.4 喷油器的主要性能参数第二章：喷油器控制电路的基本组成2.1 喷油器控制电路的组成2.2 控制电路的工作原理2.3 控制电路的主要组件及功能2.4 控制电路的故障诊断与检修方法第三章：常见喷油器的检修3.1 常见喷油器的结构与检修方法3.2 喷油器的检修工具与设备3.3 喷油器检修的操作步骤与注意事项3.4 喷油器检修实例第四章：喷油器控制电路的检修4.1 喷油器控制电路的检修方法4.2 控制电路故障的诊断与排除4.3 控制电路检修实例4.4 喷油器控制电路检修的安全注意事项第五章：喷油器及控制电路的故障诊断与检修案例5.1 喷油器及控制电路的常见故障现象5.2 故障诊断与检修的步骤与方法5.3 典型故障案例分析与检修5.4 喷油器及控制电路检修的注意事项第六章：喷油器控制电路的故障诊断工具与技术6.1 故障诊断工具的使用方法6.2 故障诊断技术的原理与操作6.3 故障诊断过程中的数据解读与分析6.4 故障诊断案例分析第七章：喷油器控制电路的维修与调试7.1 控制电路维修的基本步骤7.2 维修过程中常见问题的处理方法7.3 控制电路调试的要点与技巧7.4 维修与调试案例分享第八章：喷油器及控制电路的性能测试8.1 性能测试的目的与重要性8.2 性能测试的方法与设备8.3 性能测试的操作步骤与注意事项8.4 性能测试案例分析第九章：喷油器及控制电路的保养与维护9.1 保养与维护的基本原则9.2 保养与维护的常规操作9.3 保养与维护的注意事项9.4 保养与维护案例分享第十章：喷油器及控制电路检修的安全与环保10.1 检修过程中的安全措施10.2 安全操作规程与事故预防10.3 环保意识与废气处理10.4 安全与环保案例分析重点和难点解析重点一：喷油器的定义及作用解析：喷油器是内燃机燃油系统中至关重要的部件，其主要作用是将燃油雾化后喷入发动机燃烧室内，与空气混合后点燃，产生动力。
