一．监控中心主要设备介绍本监控系统由红外中速智能球机，光端机，视频分配器，矩阵，硬盘录像机，液晶监视器，UPS等主要设备组成。
二．开关机开机：总电源-→UPS电源→监视器电源→摄像机电源关机：摄像机电源→监视器电源→UPS电源→总电源三．矩阵键盘操作使用1.选监视器：在键盘上输入监视器编号，按（监视器）键。
（注：监视器编号进门从上到下，从右到左以次为1---8，操作台上为9号监视器）2.选摄像机：在键盘上输入摄像机编号，按（摄像机）键。
（注：摄像机编号在46′大屏幕上从上到下，从左到右依次为1---16）3.上下左右摇动键盘摇杆可实现摄像机在所选定的监视器上下左右移动，旋转键盘摇杆可实现摄像机变倍，聚焦。
四．摄像机在矩阵键盘操作须知1.上电自检智能球上电后，执行上电自检动作。
先执行镜头动作，然后执行水平动作，最后执行垂直动作。
当上电自检动作完成时，显示下图所示开机画面，智能球运行40秒后开机画面消失；用BNC输出时，当上电自检动作完成时，则还显示IP地址和子网掩码，下图所示开机画面，智能球运行40秒后开机画面消失。
⏹镜头动作：镜头拉到最近，又推到最远停下，关闭光圈，待电机动作完成再打开光圈。
⏹水平动作：智能球逆时针旋转，检测到零位后顺时针旋转，经过一小段路程后停下。
⏹垂直动作：智能球最终在垂直45°处停下。
其中，若智能球软地址未使能，则“地址”栏显示当前智能球地址即拨码盘地址；若智能球软地址已使能，则开机时显示智能球软地址。
“通讯模式”栏显示智能球的通讯速率、奇偶校验、数据位、停止位信息，如“2400,N,8,1”表示通讯速率为2400、奇偶校验无、数据位为8位、停止位为1位。
2.特殊功能预置点以下列举本智能球具有特殊功能的预置点：3.屏幕字符提示智能球提供了一系列的屏幕字符提示，以方便操作。
可显示的字符包括镜头倍数、方位角度、报警、时钟及预置点标题。
⏹镜头倍数显示：显示格式为Z XXX，其中XXX为当前镜头倍数。

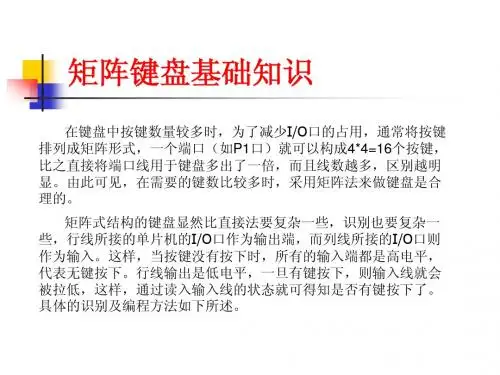

实验一矩阵键盘检测一、实验目的：1、学习非编码键盘的工作原理和键盘的扫描方式。
2、学习键盘的去抖方法和键盘应用程序的设计.二、实验设备：51/AVR实验板、USB连接线、电脑三、实验原理:键盘接口电路是单片机系统设计非常重要的一环,作为人机交互界面里最常用的输入设备。
我们可以通过键盘输入数据或命令来实现简单的人机通信。
1、按键的分类一般来说,按键按照结构原理可分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关等；另一类是无触点式开关按键，如电气式按键,磁感应按键等。
前者造价低，后者寿命长.目前,微机系统中最常见的是触点式开关按键（如本学习板上所采用按键）。
按键按照接口原理又可分为编码键盘与非编码键盘两类，这两类键盘的主要区别是识别键符及给出相应键码的方法。
编码键盘主要是用硬件来实现对键的识别，非编码键盘主要是由软件来实现键盘的识别.全编码键盘由专门的芯片实现识键及输出相应的编码,一般还具有去抖动和多键、窜键等保护电路,这种键盘使用方便，硬件开销大，一般的小型嵌入式应用系统较少采用。
非编码键盘按连接方式可分为独立式和矩阵式两种,其它工作都主要由软件完成.由于其经济实用，较多地应用于单片机系统中(本学习板也采用非编码键盘）。
2、按键的输入原理在单片机应用系统中,通常使用机械触点式按键开关,其主要功能是把机械上的通断转换成为电气上的逻辑关系。
也就是说，它能提供标准的TTL 逻辑电平，以便与通用数字系统的逻辑电平相容。
此外，除了复位按键有专门的复位电路及专一的复位功能外，其它按键都是以开关状态来设置控制功能或输入数据。
当所设置的功能键或数字键按下时，计算机应用系统应完成该按键所设定的功能。
因此，键信息输入是与软件结构密切相关的过程。
对于一组键或一个键盘,通过接口电路与单片机相连.单片机可以采用查询或中断方式了解有无按键输入并检查是哪一个按键按下，若有键按下则跳至相应的键盘处理程序处去执行,若无键按下则继续执行其他程序。
