矩阵键盘检测

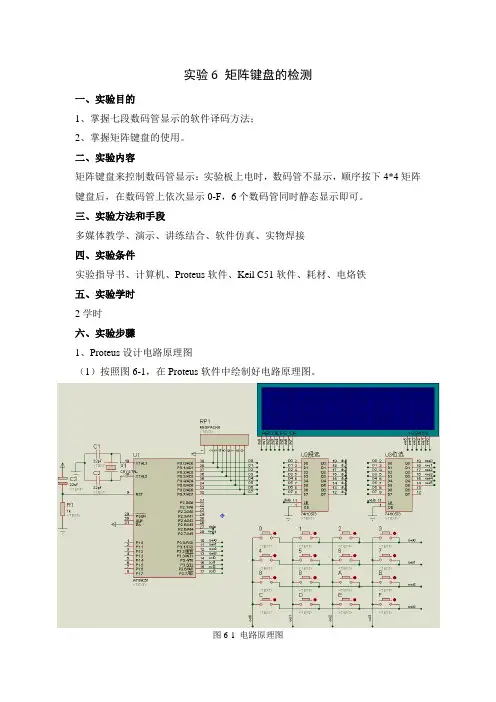

实验6 矩阵键盘的检测一、实验目的1、掌握七段数码管显示的软件译码方法；2、掌握矩阵键盘的使用。

二、实验内容矩阵键盘来控制数码管显示：实验板上电时，数码管不显示，顺序按下4*4矩阵键盘后，在数码管上依次显示0-F，6个数码管同时静态显示即可。

三、实验方法和手段多媒体教学、演示、讲练结合、软件仿真、实物焊接四、实验条件实验指导书、计算机、Proteus软件、Keil C51软件、耗材、电烙铁五、实验学时2学时六、实验步骤1、Proteus设计电路原理图（1）按照图6-1，在Proteus软件中绘制好电路原理图。

图6-1 电路原理图说明：矩阵键盘行线接P3口低4位（第一行P3.0），列线接P3口高4位（第一列接P3.4）。

（2）电路原理图中所需要的元件见表6-1。

表6-1 元件列表元件名称型号数量Proteus中的名称单片机芯片AT89C51 1个AT89C51 晶振12MHz 1个CRYSTAL电容22PF 2个CAP电解电容22uF/16V 1个CAP-ELEC电阻1K 1个RES排阻1K 1个RESPACK_8 六位一体共阴极数码管1个7SEG-MPX6_CC 锁存芯片74HC573 2个74HC573按键开关16个BUTTON 2、编程控制在Keil软件中进行程序编制，完成目标：顺序按下4*4矩阵键盘后，6个数码管同时静态依次显示0-F。

将下面的参考程序补充完整，也可自行编写新程序。

参考程序代码如下：3、仿真调试将生成的HEX文件加载到Proteus中，进行软件仿真，查看效果。

4、实物调试（1）程序烧制（2）使用焊接成功的电路板，通电调试，查看效果。

七、思考题1、如果采用双数码管显示按键值（0-15），应如何修改程序代码？2、如果行线接P3口低4位，列线接P2口低4位，程序代码如何修改？。

实验报告九课程名称：微机原理与接口技术指导老师：李素敏学生姓名：向春霞学号：1243013 专业：通信工程日期：5月地点：理工603实验九矩阵键盘检测1. 实验目的和要求①学会使用编写关于矩阵按键的查询和显示的程序2. 主要仪器设备电脑，Keil软件3.实验内容实验内容：对实验板上4*4矩阵键盘的16个按键S6---S21进行按键次数统计。

键号06、07……21用最左边2位数码管显示，按键次数用右侧4位数码管显示。

有键按下时，显示相应键号和该键累计按键次数，没键按下时，数码管不亮。

（无论键号还是按键次数都用其十进制数显示。

）（1）设计思路：①利用反转法查询按键的键码②把按键键码的十位和各位分别表示出来。

③用30H到3FH单元记按键次数（2）源程序:ORG 0000HAJMP MAINORG 0030HMAIN: MOV R2,#10H ;给30H-3FH单元清零MOV R1,#30HMOV A,#00HXH: MOV @R1,AINC R1DJNZ R2,XHLOOP: LCALL KEYLCALL XSLJMP LOOPXS: MOV A,60HMOV P0,#0FFHMOV DPTR,#DUANMOVC A,@A+DPTR ;把十位给最左边的数码管MOV P0,ACLR P2.6SETB P2.7MOV P0,#0FEHCLR P2.7LCALL DEL0MOV A,61HMOVC A,@A+DPTR ;把个位数用数码管表示SETB P2.6MOV P0,#0FFHMOV P0,ACLR P2.6SETB P2.7MOV P0,#0FDHCLR P2.7LCALL DEL0MOV A,62HMOV P0,#0FFHMOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV P0,#0FBHCLR P2.7LCALL DEL0MOV A,63HMOVC A,@A+DPTR ;把个位数用数码管表示SETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV P0,#0F7HCLR P2.7LCALL DEL0RETKEY : MOV P3,#0FH ;将P3的高四位给"0"MOV A,P3 ;读P3ANL A,#0FH ;判断p3的高4位有没有变化，给AMOV B,A ;将变换后的信息放入b暂存MOV P3,#0F0H ;给P3的低四位赋0ANL A,#0F0H ;判断p3的低4位有没有变化，给AORL A,B ;合成特征码CJNE A,#0FFH,KEY1AJMP RETNKEY1: MOV B,A ; 存特征码MOV DPTR,#TABLE ;取表头地址MOV R3,#0FFH ;给初值，也是空键的代码KEY2: INC R3MOV A,R3MOVC A,@A+DPTR ;查找键值CJNE A,B,KEY2 ;判断是否查完MOV A,R3 ;找到键值存入AADD A,#06MOV R6,A ;把A暂存到30H单元MOV B,#10DIV AB ;A/B=A.....BMOV 60H,AMOV 61H,BCOUNT: MOV A,R6ADD A,#2AHMOV R0,A ;按键计数INC @R0MOV A,@R0MOV B,#10DIV AB ;A/B=A.....BMOV 62H,AMOV 63H,BAG: MOV P3,#0FH ;将P3的高四位给"0"MOV A,P3 ;读P3CJNE A,#0FH,AG ;判断p3的高4位有没有变化，给A RETN: RETTABLE:DB 0EEH,0DEH,0BEH,7EH ;6-9DB 0EDH,0DDH,0BDH,7DH ;10-13DB 0EBH,0DBH,0BBH,7BH ;14-17DB 0E7H,0D7H,0B7H,77H ;18-21DB 0FFH ;空键DUAN:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段选地址表DEL0: MOV R4,#2 ;延时1ms DEL1: MOV R5,#248NOPDEL2: DJNZ R5,DEL2DJNZ R4,DEL1RETEND。

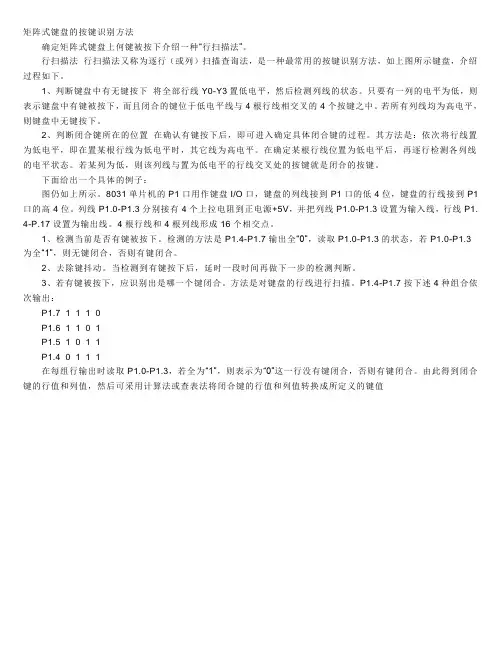

矩阵式键盘的按键识别方法确定矩阵式键盘上何键被按下介绍一种“行扫描法”。

行扫描法行扫描法又称为逐行（或列）扫描查询法，是一种最常用的按键识别方法，如上图所示键盘，介绍过程如下。

1、判断键盘中有无键按下将全部行线Y0-Y3置低电平，然后检测列线的状态。

只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按键之中。

若所有列线均为高电平，则键盘中无键按下。

2、判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。

其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。

在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。

若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

下面给出一个具体的例子：图仍如上所示。

8031单片机的P1口用作键盘I/O口，键盘的列线接到P1口的低4位，键盘的行线接到P1口的高4位。

列线P1.0-P1.3分别接有4个上拉电阻到正电源+5V，并把列线P1.0-P1.3设置为输入线，行线P1. 4-P.17设置为输出线。

4根行线和4根列线形成16个相交点。

1、检测当前是否有键被按下。

检测的方法是P1.4-P1.7输出全“0”，读取P1.0-P1.3的状态，若P1.0-P1.3为全“1”，则无键闭合，否则有键闭合。

2、去除键抖动。

当检测到有键按下后，延时一段时间再做下一步的检测判断。

3、若有键被按下，应识别出是哪一个键闭合。

方法是对键盘的行线进行扫描。

P1.4-P1.7按下述4种组合依次输出：P1.7 1 1 1 0P1.6 1 1 0 1P1.5 1 0 1 1P1.4 0 1 1 1在每组行输出时读取P1.0-P1.3，若全为“1”，则表示为“0”这一行没有键闭合，否则有键闭合。

由此得到闭合键的行值和列值，然后可采用计算法或查表法将闭合键的行值和列值转换成所定义的键值。

课程设计说明书题目EDA技术与应用系(部)专业(班级)姓名学号指导教师起止日期EDA技术课程设计任务书系（部）：专业：指导教师：目录引言 (5)一、绪论 (5)1.1 FPGA概况 (5)1.2 此课题的研究意义 (6)二、矩阵键盘接口电路的原理与总体设计 (6)2.1 矩阵键盘接口电路的原理 (6)2.2 总体设计 (8)三、各模块的设计及仿真 (8)3.1 键盘扫描电路 (8)3.2 键盘译码电路和按键标志位产生电路 (11)3.3 时钟产生模块 (16)3.4 键盘接口电路顶层电路实现 (18)四、硬件测试 (19)五、实验设备 (19)六、总结 (20)参考文献 (20)矩阵键盘键信号检测电路设计引言人类文明已进入到高度发达的信息化社会。

信息化社会的发展离不开电子信息产品开发技术、产品品质的提高和进步。

电子信息产品随着科学技术的进步，其电子器件和设计方法更新换代的速度日新月异。

实现这种进步的主要原因就是电子设计技术和电子制造技术的发展，其核心就是电子设计自动化（EDA，Electronic Design Automation）技术，EDA技术的发展和推广应用又极大地推动了电子信息产业的发展。

为保证电子系统设计的速度和质量，适应“第一时间推出产品”的设计要求，EDA技术正逐渐成为不可缺少的一项先进技术和重要工具。

目前，在国内电子技术教学和产业界的技术推广中已形成“EDA热”,完全可以说，掌握EDA技术是电子信息类专业学生、工程技术人员所必备的基本能力和技能。

此设计主要利用VHDL硬件描述语言在EDA平台Quartus II上设计一个4×4阵列键盘扫描电路，将行扫描信号输入阵列键盘，读取列信号的值，输出按键编码，从而判断出按键按下的位置。

并且进行模拟仿真，下载到EDA实验箱进行硬件验证。

一、绪论1.1 FPGA概况早期的可编程逻辑器件只有可编程只读存储器(PROM)、紫外线可擦除只读存储器(EPROM)和电可擦除只读存储器(E2PROM)三种。

很多盘检4*46个也就较好时，低电键按标，独立键盘多按键时就检测。

这里4键盘实现IO 口控无论是独就是检测与好检测，而，先送一列电平，若有按下，送下，然后对其盘与单片机就会浪费里以4*4现了用8控制9个按独立按键还与该键对而矩阵键盘列低电平有低电平则下一列低其编码后矩阵键盘机相连时，很多的IO 矩阵键盘个IO 口控按键，5*5还是矩阵键对应的IO 盘就需要，其余为则证明该电平，通编程扫描盘检测及，每个按键O 口，鉴于盘为例，下控制16个实现10键盘，单口是否为要人为控制高电平，该列有键按过这种方描了。

及其运用键都要占用于对IO 口下面是其与个按键，当个IO 口控片机检测为低电平。

制端口电平立即轮流按下，若无方法，我们用一个IO 口的节省，与单片机连当然也可以控制25个测的依据都独立按键平变化来检流检测一下无低电平证们便可以确O 口，当用引入矩阵连接电路以以3*3实个按键。

都是一样的键一端固定检测了。

检下各行是否证明该列没确定按键的用到阵键图：实现。

的，定比检测否有没有的坐以下是软件流程图：ＮＹＮＮＹ Ｎ扫描四行按键程序会很长，下面我编程实现扫描出第一行按键，其他各行可用相同方法进行扫描：开始寄存器初始化ＩＯ口初始化检测是否有键按下延时１０ｍｓ 检测是否真有键按下检测按键是否释放执行相应代码/*******************************************************// ////‐‐‐函数功能：扫描矩阵键盘，返回相应按键代表的值 ////‐‐‐主函数中可以利用这一返回值选择执行相关代码 ////‐‐‐这样就实现了矩阵按键对器件的操作 //// //*******************************************************/ unsigned char Matrixkeyscan(){unsigned char temp,key;P3=0xfe; //送一列低电平其余为高确定该列temp=P3; //将P3口的值读回来temp=temp&0xf0; //if(temp!=0xf0) //看是否有IO口为低电平{Delayms(10); //延时去抖temp=P3; //重新读回P3口的值temp=temp&0xf0;if(temp!=0xf0) //看是否真有键按下{temp=P3; //temp的值发生变化需重新读回switch(temp) //判断是哪一行按键被按下，确定按键位置{case 0xee:key=1;break;case 0xde:key=2;break;case 0xbe:key=3;break;case 0x7e:key=4;break;}while(temp!=0xf0)//松手检测 {temp=P3;temp=temp&0xf0;}}}//P3=0xfd; //扫描下一行//。

矩阵键盘扫描原理矩阵键盘是一种常见的输入设备，广泛应用于各种电子产品中，如计算机、手机、电视遥控器等。

它的原理是通过矩阵扫描技术来实现按键的检测和识别。

下面我们将详细介绍矩阵键盘的扫描原理。

首先，我们来了解一下矩阵键盘的结构。

矩阵键盘由若干行和若干列按键组成，每个按键都与一个行线和一个列线相连接。

当按下某个按键时，对应的行线和列线会发生连接，从而形成一个按键闭合的电路。

在正常情况下，行线和列线是断开的，不会导通。

为了检测按键的状态，需要通过矩阵扫描的方式来逐个检测每个按键。

扫描的原理是通过逐行逐列地扫描按键，从而确定哪些按键被按下。

具体来说，扫描的过程是这样的，首先，将所有的列线拉低，然后逐行地扫描每一行，检测每一行上的按键是否被按下。

如果某一行上有按键被按下，那么对应的列线和行线就会连接，从而形成一个闭合的电路。

通过这种方式，可以逐个检测每一个按键的状态。

在实际应用中，为了提高扫描的效率，通常会采用按键去抖技术和扫描周期的优化。

按键去抖技术是为了解决按键在按下和松开的过程中会产生抖动现象的问题，通过软件或硬件的方式来滤除抖动信号，从而确保按键状态的稳定性。

扫描周期的优化则是为了减少扫描的时间，提高系统的响应速度。

总的来说，矩阵键盘的扫描原理是通过逐行逐列地扫描按键，从而确定按键的状态。

通过合理的设计和优化，可以实现稳定、高效的按键检测和识别，从而为用户提供良好的输入体验。

总结一下，矩阵键盘扫描原理是通过逐行逐列地扫描按键，从而确定按键的状态。

通过合理的设计和优化，可以实现稳定、高效的按键检测和识别，为用户提供良好的输入体验。

希望本文能够帮助大家更好地理解矩阵键盘的工作原理。

实验四单片机矩阵键盘检测和液晶仿真实验（4学时）一、实验任务利用51单片机实现4X4矩阵键盘和LCD1602液晶显示人机交互系统，编程实现：（1）按键扫描（1、2、……9、A、B、C、D、E、F）和LCD1602显示按键的键号，格式为：KEYNUM+按键号；（2）LCD1602的第一行显示加1功能，初始数字为980，显示位置自己确定，每次按下某一个按键，数字加1，范围为15---20；二、实验目的1、掌握仿真软件Proteus和单片机联调的方法；2、掌握矩阵键盘扫描检测的原理，并且编程实现键盘按键的检测；3、掌握LCD1602液晶显示的原理，并且编程实现LCD1602的显示功能；4、掌握利用单片机实现键盘检测和液晶显示的功能组合，并掌握独立编程控制的能力。

三、实验设备电脑、Proteus软件、Keil软件四、实验原理（一）矩阵键盘扫描检测原理按照按键结构原理可分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关等；另一类是无触点开关按键，如电气式按键、磁感应按键等。

在单片机应用系统中，通过按键实现控制功能和数据输入是非常普遍的。

在所需按键数量不多时，系统常采用独立式按键。

独立式按键是指每个按键单独占有一根I/O口线，且其工作状态不会影响其他I/O口线的工作状态。

这种按键的电路配置灵活，软件结构简单。

不过在实际应用中，由于不同的系统对按键的要求不同，因此，对按键程序的设计要考虑全面，以便更好地完成按键所设定的功能。

在按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，如图4.1所示。

在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。

这样一个端口（如P1口）就可以构成4×4=16个按键，比直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出1键（共9键）。

由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。

矩阵键盘的按键识别原理嘿，朋友们！今天咱来唠唠矩阵键盘的按键识别原理。

你看啊，这矩阵键盘就像是一个小小的战场，每个按键都是一名勇敢的战士呢！想象一下，这些按键整齐地排列在那里，等待着我们去“召唤”它们。

那它到底是怎么识别我们按的是哪个键呢？其实啊，就像是一场巧妙的游戏。

矩阵键盘是通过行列交叉的方式来工作的哦！比如说，它有好多行和列，就像一个方格网。

当我们按下一个键时，就相当于在这个方格网上点亮了一个特定的点。

这就好像是在一群人中，你一下子就找到了你要找的那个人一样神奇！每个按键都有它自己独特的位置，通过行和列的组合，矩阵键盘就能准确地知道是哪个键被按下啦。

那它怎么知道这个键被按下了呢？这就得说到它的检测机制啦。

它会不停地去“巡逻”这些行列，一旦发现有某个地方的信号有变化，嘿嘿，那就说明有键被按下去啦！这多有意思呀！而且哦，矩阵键盘还很聪明呢！它不会因为你不小心碰到了别的键就乱了套，它能准确地识别出你真正想要按的那个键。

这就好像一个经验丰富的侦探，能从一堆线索中找到真正的关键信息。

你说这矩阵键盘是不是很厉害？它就静静地待在那里，随时准备为我们服务，只要我们一伸手，它就能快速响应。

想想我们日常生活中的各种电子设备，好多都有矩阵键盘的身影呢！从小小的遥控器到复杂的电脑键盘，它们都在默默地工作着。

我们每天都在和它们打交道，却很少有人真正去了解它们背后的原理。

现在你知道了矩阵键盘的按键识别原理，是不是对这些常见的东西又多了一份好奇和敬意呢？下次再使用有矩阵键盘的设备时，你可以在心里默默感叹一下它的神奇哦！反正我是觉得挺有意思的，它就像是一个隐藏在电子世界里的小秘密，等着我们去发现和探索。

这不就是科技的魅力所在嘛！所以呀，别小看了这些看似普通的东西，它们背后可都有着不简单的原理和故事呢！原创不易，请尊重原创，谢谢!。

实验三矩阵键盘识别实验
一、实验目的
掌握单片机I/O口的输入检测的方法、矩阵按键的识别方法、键盘消抖等。

学会实时程序的调试技巧。

二、实验原理
我们在手动按键的时候，由于机械抖动或是其它一些非人为的因素很有可能会造成误识别，一般手动按下一次键然后接着释放，按键两片金属膜接触的时间大约为50ms 左右，在按下瞬间到稳定的时间为5-10ms,在松开的瞬间到稳定的时间也为5-10ms，如果我们在首次检测到键被按下后延时10ms 左右再去检测，这时如果是干扰信号将不会被检测到，如果确实是有键被按下，则可确认，以上为按键识别去抖动的原理。

三、实验内容
实验板上电时，数码管不显示，顺序按下矩阵键盘后，在数码管上依次显示0到F，6个数码管同时静态显示即可。

下图中按键s6-s218条线分别联接p3口相连，p3.0~p3.3控制1~4行，p3.4~p3.7控制1~4列。

图1 实验板键盘电路原理图
四、实验步骤
1、按实验要求在Keil中创建项目，编辑、编译程序。

2、将编译生成的目标码文件（后缀为.Hex）传入实验板中。

3、在实验板上运行程序，观察实验运行结果并记录。

矩阵式键盘的按键识别方法矩阵式键盘是一种常见的电子输入设备，它由多个按键组成，这些按键以矩阵的形式排列在键盘上。

在使用矩阵式键盘时，我们需要将按下的按键与相应的键值进行关联，以实现按键的识别。

下面将介绍几种常见的矩阵式键盘按键识别方法。

1.矩阵扫描法矩阵扫描法是最常见的一种按键识别方法。

在矩阵式键盘上，按键被组织成不同的行和列。

通过扫描每一行和每一列，我们可以确定按下的按键。

具体操作步骤如下：-所有行设置为输出，所有列设置为输入。

-循环扫描每一行，将当前行设置为高电平，然后读取所有列的状态。

-如果其中一列的状态为低电平，说明当前位置的按键被按下。

-记录下按下按键的位置（行和列），以及对应的键值。

2.矩阵编码法矩阵编码法是一种较为高级的按键识别方法，它通过给每个按键分配一个唯一的编码，以实现按键的识别。

具体操作步骤如下：-所有行和列都需要连接到对应的编码器上。

-当按键被按下时，编码器会生成一个唯一的编码，表示按下的按键。

-通过读取编码器的输出，我们可以确定按下的按键以及对应的键值。

3.容量触摸法除了物理按键，一些矩阵式键盘还具有触摸功能。

这种键盘使用触摸传感器来检测手指触摸的位置，以实现按键的识别。

具体操作步骤如下：-键盘上的每个按键都带有一个触摸传感器。

-当手指触摸一些按键时，触摸传感器会检测到电容的变化。

-根据电容的变化，我们可以确定手指触摸的位置，从而确定按下的按键以及对应的键值。

总结起来，矩阵式键盘的按键识别方法可以通过矩阵扫描法、矩阵编码法和容量触摸法来实现。

无论采用哪种方法，都需要通过适当的硬件和软件设计来实现按键的检测和识别。

这些方法的选择通常取决于键盘的设计要求和成本限制。

矩阵键盘的三种扫描方法矩阵键盘是一种常见的输入设备，它由多个按键组成，并通过矩阵扫描的方式来检测用户的按键输入。

矩阵键盘的扫描方法可以分为三种：行扫描、列扫描和交错扫描。

下面将详细介绍这三种扫描方法。

1.行扫描行扫描是最简单的一种扫描方法。

它的原理是将矩阵键盘的每一行连接到一个IO口，通过轮询检测每一行的电平变化来获取用户的按键输入。

行扫描的工作流程如下：1)将矩阵键盘的每一行连接到一个IO口，并设置为输入模式。

2)逐个地将每一行的IO口设置为高电平，并检测列的电平状态。

3)如果其中一列的电平为低电平，说明该列有按键按下。

此时，记录下这个按键的位置（行号和列号）以及按键的值（键码或字符），然后将这个按键的位置和值传递给上层应用或处理器。

4)将当前行的IO口设置为低电平，然后继续下一行的检测，重复2)~3)步骤，直到所有行都被检测完毕。

行扫描的优点是实现简单，只需要一个IO口来检测按键的状态。

但是它的缺点是扫描速度较慢，因为需要逐个地检测每一行。

2.列扫描列扫描是一种比较常用的扫描方法。

它的原理是将矩阵键盘的每一列连接到一个IO口，通过轮询检测每一列的电平变化来获取用户的按键输入。

列扫描的工作流程如下：1)将矩阵键盘的每一列连接到一个IO口，并设置为输入模式。

2)逐个地将每一列的IO口设置为高电平，并检测行的电平状态。

3)如果其中一行的电平为低电平，说明该行有按键按下。

此时，记录下这个按键的位置（行号和列号）以及按键的值（键码或字符），然后将这个按键的位置和值传递给上层应用或处理器。

4)将当前列的IO口设置为低电平，然后继续下一列的检测，重复2)~3)步骤，直到所有列都被检测完毕。

列扫描的优点是速度较快，因为只需要逐个地检测每一列。

但是它的缺点是需要多个IO口来检测按键的状态。

3.交错扫描交错扫描是一种综合了行扫描和列扫描的扫描方法，它可以有效地减少扫描的时间。

交错扫描的原理是将矩阵键盘的行和列交错地连接到多个IO口，通过并行检测行和列的电平变化来获取用户的按键输入。

矩阵键盘的检测和独立按键的区别
 这次我接着上次的说，讲一下复合按键和矩阵键盘。

 先说矩阵键盘，因为我写的组合键代码是在矩阵键盘的基础上写的，当然在独立按键上写组合键更简单一些。

所以当你矩阵键盘的组合键会写的时候，你在独立按键上的组合键也就会写了。

 矩阵键盘的检测和独立按键有很大的区别，但是究其本质还是一样的。

 先看一下矩阵键盘的原理图：
 矩阵键盘原理图
 由于矩阵键盘中每一个按键的两个接线口都是接在IO口上的，所以我们就必须在软件里面控制单片机在每个独立按键的两端加上不同的电平。

 【注】：独立按键很简单，直接在一端接地就行了。

4x4矩阵键盘扫描原理
4x4矩阵键盘扫描原理是一种常用的键盘扫描方法，也称为矩阵键盘扫描。

它可以将多个按键连接在一起并使用较少的引脚来检测按键的状态。

4x4矩阵键盘由4行和4列组成，共有16个按键。

通常使用单片机或电路来进行扫描，以下是简要的原理：
1. 行扫描：首先，将行引脚设置为输出，同时将列引脚设置为输入，并将其上拉或下拉。

所有行引脚中只有一个为低电平，其余为高电平。

然后逐行检测按键状态。

2. 列检测：对于每一行，将对应的行引脚置为低电平后，检测列引脚的电平状态。

如果有按键按下，则相应的列引脚会变为低电平。

通过读取列引脚的状态，可以确定按键的位置。

3. 组合键：由于只能一次检测一行，因此当同时按下多个按键时，可能会导致误检。

为了解决这个问题，可以在检测到按键按下时，延迟一段时间，并再次检测按键的状态。

如果在第二次检测时仍然检测到按键按下，则确认按键有效。

4. 反向扫描：为了检测按键的释放状态，可以将行引脚设置为输入，列引脚设置为输出，并将其置为低电平。

然后逐列检测行引脚的电平状态，如果有按键释放，则相应的行引脚会变为高电平。

通过不断地循环扫描所有的行和列，可以实时检测按键的状态，并根据需要进行相应的处理。

矩阵键盘扫描原理矩阵键盘是由多个按键组成的矩阵状排列的结构。

一般来说，矩阵键盘包含若干行和若干列的按键。

每个按键都有一个唯一的行列位置，行和列之间的交叉点称为键盘矩阵。

键盘矩阵中的每个按键都有一个数字或字符与之对应，这个对应关系通常是由键盘的硬件设计确定的。

在矩阵键盘中，按下按键会导致连接到该按键所在行和列的电信号发生变化。

这些变化可以通过电流或电压的改变来表示。

矩阵键盘扫描的原理就是通过检测这些电信号的变化来确定用户按下了哪个按键。

在按键检测阶段，通过扫描矩阵键盘的每一行和每一列，将每个按键的行和列连接到输入/输出端口（通常是微控制器或计算机）。

通过对每一行依次设置为高电平，然后读取每一列的电平状态，可以检测到按下的按键。

例如，假设我们要检测第一行的按键状态，我们将第一行设置为高电平，然后读取每一列的电平状态。

如果一些按键按下了，那么在对应列的输入/输出端口上会读取到低电平信号。

通过依次扫描每一行和每一列，可以确定用户按下了哪个按键。

在按键解码阶段，我们将检测到的按键行列位置与事先设定的按键值进行对比，以确定用户按下的是哪个键。

例如，如果我们检测到第一行第二列的按键被按下了，与之对应的按键值是数字“2”。

在解码阶段，我们将按键行列位置与按键值进行对比，从而确定用户按下了数字“2”。

需要注意的是，由于矩阵键盘的按键数量有限，不同的按键可能会共用同一行或同一列。

这就需要在解码阶段进行额外处理，以区分这些共用行或列上的按键。

总结起来，矩阵键盘扫描的原理是通过扫描每一行和每一列的电信号变化来检测用户按键，并通过解码将按键的行列位置与按键值进行对比，从而确定用户按下的是哪个键。

这种原理简单而高效，被广泛应用于各种输入设备中。

矩阵键盘扫描与数码管显示实验结果分析
矩阵键盘扫描与数码管显示实验是一种常见的数字电路实验。

在这个实验中，我们可以通过按下矩阵键盘上的按键，控制数码管上的数字显示。

实验结果分析主要包括以下几个方面：
1. 矩阵键盘扫描：在实验中按下键盘上的某个按键，可以通过扫描算法检测到按键的位置，并将对应按键的行列信息送入微处理器或控制电路。

分析实验结果时，可以观察是否可以正常检测到按键的位置，并且是否能够正确传递给其他部分的电路或处理器。

2. 数码管显示：通过实验中的控制电路，可以将微处理器或其他控制器输出的数字信号转换成数码管上的对应数字显示。

在分析实验结果时，可以观察数码管是否能够正常显示所期望的数字，并且是否能够响应输入信号的变化。

3. 信号传递与处理：在整个实验电路中，信号的传递和处理是关键部分。

可以分析信号在各个部分的传递过程中是否出现错误或干扰，是否能够实现正确的数据传输和处理。

4. 稳定性和可靠性：实验结果的分析还需要考虑电路的稳定性和可靠性。

即在长时间使用或复杂环境条件下，电路能否保持正常工作，并且不出现意外错误或故障。

总结来说，矩阵键盘扫描与数码管显示实验结果的分析需要关注按键的检测和传递、数码管的正确显示、信号传递与处理等方面，同时也需要考虑电路的稳定性和可靠性。

线反转法识别矩阵键盘的原理线反转法识别矩阵键盘的原理一、引言随着科技的不断发展，矩阵键盘已经成为了人们日常生活中不可或缺的一部分。

在现代社会中，矩阵键盘被广泛应用于各种设备中，如电脑、手机、ATM机等。

然而，在使用矩阵键盘时，我们往往需要对其进行输入操作。

如何对矩阵键盘进行输入操作以及如何识别用户的输入操作就成为了一个重要的问题。

二、矩阵键盘的基本结构矩阵键盘是由多个按键组成的，每个按键都有一个唯一的编号。

这些按键通常被排列成一个矩形网格，并被连接到一个控制器上。

控制器通过扫描每个按键来检测用户输入。

三、线反转法识别矩阵键盘原理1. 线反转法简介线反转法是一种常用于检测电路中是否有故障的方法。

它利用了电路中两条线之间相互影响的特性。

2. 线反转法在识别矩阵键盘中的应用在使用线反转法识别矩阵键盘时，我们需要将每个按键与一个独立的输入线连接起来。

这些输入线被分成两组：行线和列线。

行线连接到矩阵键盘的行端口，列线连接到矩阵键盘的列端口。

当用户按下某个按键时，该按键所在的行和列之间会形成一条电路。

此时，电路中的电流会通过该按键并流回控制器。

控制器会检测到这条电路并确定用户按下了哪个按键。

3. 矩阵键盘的扫描过程在使用线反转法识别矩阵键盘时，控制器会通过扫描每个按键来检测用户输入。

具体流程如下：（1）将所有列设置为输出模式，并将它们置为高电平；（2）将所有行设置为输入模式，并启动一个循环；（3）在循环中，逐一扫描每一行；（4）当扫描到某一行时，将该行置为低电平，并读取每一列的状态；（5）如果有某一列被检测到有低电平，则说明该列与当前扫描的行之间形成了一条电路，即有某个按键被按下了；（6）记录下被按下的按键的编号，并将该行恢复为高电平状态；（7）继续扫描下一行，直到所有行都被扫描完毕。

四、总结线反转法识别矩阵键盘的原理是基于电路中两条线之间相互影响的特性。

在使用线反转法识别矩阵键盘时，我们需要将每个按键与一个独立的输入线连接起来，并将这些输入线分成两组：行线和列线。
