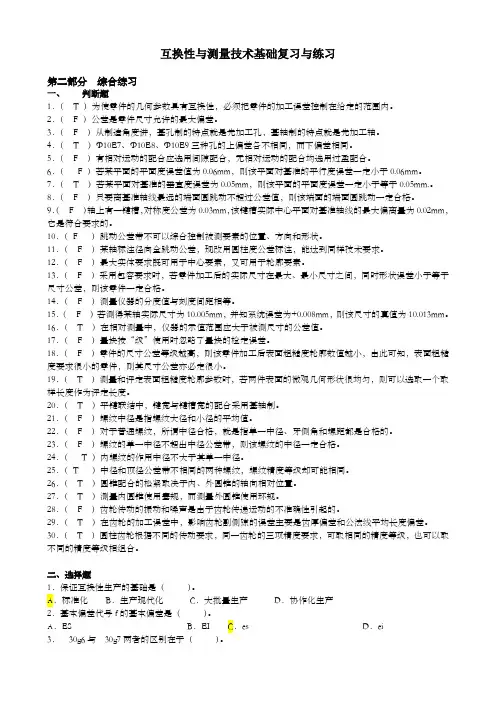

互换性与测量技术基础试卷及其答案

题号一二三四五六七八九十总分附加题分数一.1. ( )不经选择和修配就能装配的零件，就是具有互换性的零件。

2. ( )具有互换性的零件，其制造成本较低，但维修设备的费用较高。

3. ( )因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。

4. ( )φ10E7、φ10E8、φ10E9，这三种孔的上偏差各不相同，而它们的下偏差相同。

5. ( )基本尺寸就是理想尺寸。

6. ( )测得某一批孔的任意两个实际尺寸，最小为φ50.010mm，最大为φ50.025mm，则其极限尺寸的变动范围，在图样上可表示为φ。

7. ( )在图样上标注的公差应是零件工作状态下的要求。

8. ( )尺寸φ的精度低于尺寸φ。

9. ( )φ15m4、φ15m6、φ15m8的上偏差各不相同，而下偏差相同。

10.( )φ50、φ50，它们的配合精度相同。

11.( )间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。

12.( )尺寸公差只有18级，分别用 IT1、IT2 ．．．IT18 表示。

13. ( )公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。

14.( )轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

15.( )当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。

16.( )公差在一般情况下为正值，有时也可能为负值或零。

17.( )对承受循环负荷的滚动轴承套圈，应采用较松的配合。

18.( )滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。

19.( )轮廓的最大高度Ｒy就是在取样长度内轮廓的最大峰高。

20.( )轮廓中线是评定表面粗糙度的基准线。

二. 选择题（每题0.5分，共10分）1. 为评定齿轮传递运动的准确性，可以检验以下项目( )。

a.△Ｆβ;b.△ｆpb 与△ｆpt;c.△Ｆp与△ｆ;d.△Ｆr与△Ｆw。

2. 齿轮公差中切向综合误差△Ｆi＇可以反映( )。

a.切向误差;b.切向与轴向误差;c.径向误差;d.切向和径向误差。

3. 齿坯的内孔通常作为( )的基准，所以必须给它们规定公差。

a.选择各级精度等级；b.加工、装配；c.测量；d.加工、装配、测量。

4. 齿距累积公差是评定齿轮运动准确性的指标；齿距极限偏差是评定齿轮( )指标。

a.传递运动准确性b.传动平稳性c.载荷分布的均匀性d.齿轮副侧隙5. ΔＦr主要反映( )。

a.运动偏心b.几何偏心c.综合偏心6. 渐开线圆柱齿轮标准对齿轮精度规定了( )等级。

a.12b.14c.16d.187. 选择齿轮三个公差组的精度等级时，( )。

a.三组必须相同b.第Ⅰ组必须高于其他两组c.第Ⅰ、Ⅱ组必须相同d.三组可以不同8. 齿轮副标准中规定侧隙的目的是( )。

a.便于测量b.便于加工c.便于拆装d.为了补偿温升引起的变形和保证润滑等9. 为评定齿轮传递运动的准确性，可以检验( )。

a.DFr与DFwb. DF"d. DFr与DF"c. Dfpt10. 过渡配合和过盈配合中，孔和轴的基本偏差代号分别为( )。

a. a~h，A~Hb. j~zc，J~ZCc. j~zcd. a~zc，A~ZC。

11. 影响螺纹互换性的误差有( )。

a.螺距累积误差,顶径误差,中径偏差；b.中径偏差,顶径偏差,螺距累积误差c.螺距累积误差,牙型半角误差,中径偏差；d.中径偏差,顶径偏差,牙型半角误差12. 内螺纹中径合格条件是( )。

a. Ｄ2fe≥Ｄ2minb. Ｄ2a≤Ｄ2max，Ｄ2fe≥Ｄ2minc. Ｄ2fe≤Ｄ2maxd. Ｄ2a≥Ｄ2min，Ｄ2fe≤Ｄ2max。

13. 普通内螺纹的基本偏差有( )。

a. E；b. F；c. G和H；d. H和K。

14. 普通内螺纹的螺距误差和牙型半角误差都使作用中径( )。

a.不变；b.增大；c.减小；d.可能增大也可能减少。

15. 普通外螺纹的螺距误差和牙型半角误差都使作用中径( )。

a.不变；b.增大；c.减小。

16. 在普通螺纹标准中，为保证螺纹互换性规定了( )公差。

a. 大径，小径，中径；b. 大径，中径，螺距；c. 中径，螺距，牙型半角。

d. 中径。

17. 在普通螺纹公差国家标准中，为了控制螺距误差和牙型半角误差而规定的公差是( )。

a. 螺距公差；b. 牙型半角公差；c. 中径公差；d. 大径公差。

18. 键的主配合尺寸是( )。

a.宽度；b.高度；c.长度。

19. 平键联结的配合中采用( )。

a.基孔制；b.与轴的配合为基孔制，与轮毂槽的配合为基轴制；c.基轴制；d.与轴的配合为基轴制，与轮毂槽的配合为基孔制。

20. 轮毂可在装键的轴上滑动，则应选择( )。

a.较松联结；b.一般联结；c.较紧联结三. 填空题（每空0.1分，共10分）1. 具有互换性的零件，制造时按______________生产，装配过程中__________________，装配后________________。

2. 具有______的零件，可以减少修理机器的时间和费用。

3. 按对产品零件的互换性程度互换性可分为________和__________两种。

4. 滚动轴承外圈与基座孔的配合采用______制，内圈与轴的配合采用______制。

5. 线性尺寸的公差等级分为_____________________________________20个级。

其中_______________级最高。

6. 粗糙度评定参数共有__个，其中与高度特性有关的参数代号为__________，与间距特性有关的参数代号为______，与形状特性有关的参数代号为____。

7. 包容原则主要用于要求保证___________________的要素。

8. 在尺寸公差带图中，公差带的大小由__________决定，公差带的位置由__________决定。

对于相互配合的孔与轴，当____________________________为间隙配合，当____________________________为过渡配合，当________________________为过盈配合。

四. 计算题 (16分，每题8分)1. 有一基孔制配合，基本尺寸f25mm，要求间隙为+0.045~+0.105mm。

试确定孔、轴公差等级，配合种类，写出配合代号，并画出尺寸公差带图。

在零件图中，采用极限偏差的标注形式(1) 轴f32e8, ­ f35h10, ® f40 js6, ¯ f25s7(2) 孔f40D9,­ f45JS8, ® f35H7, ¯ f30P6基本尺寸(mm)公差等级IT01ITIT1IT2IT3IT4IT5IT6IT7IT8IT9IT10 大于至mm1830.6 11.52.54 6 9 13 21 33 52 843050.6 11.52.54 7 11 16 25 39 62 100基本偏差上偏差 es (mm) 下偏差 ei (mm) 代号 e ef f fg g r s t等级基本尺寸所有等级>24~30 -40 --- -20 --- -7 +28 +35 +41 >30~40 -50 --- -25 --- -9 +34 +43 +48 >40~50 -50 --- -25 --- -9 +34 +43 +54基本偏差下偏差EI (mm) 上偏差ES (mm) D值等级基本尺寸所有等级£ IT7标准公差等级大于IT7标准公差等级DE F GP至ZCP R S T IT6 IT7 >24~30+65+4+20 +7在大于IT7的数值上增加一个D值-22 -28 -35-41 4 8>30~40 +8+5+25 +9 -26 -34 -43-485 9>40~50 -54五、图示的零件，先加工A1，再加工A2。

求A3的基本尺寸与极限偏差。

(5分)六、将下列要求标注在零件图上。

（9分）1) f16H6内孔表面圆柱度公差0.008mm；2) f30G7内孔中心线对f16H6内孔中心线同轴度公差0.04mm；3) 右端面对f16H6内孔中心线垂直度公差0.02mm；4) f30g7外圆柱面对f16H6内孔中心线径向全跳动公差0.05mm；5) 圆锥表面圆度公差0.005mm；6) f16H6采用包容原则；7) f16H6内孔表面粗糙度Ra允许值0.32mm，采用去除材料加工方法；8) f30g7外圆柱表面粗糙度Rz最大值0.63mm，采用不去除材料加工方法；9) 右端面表面粗糙度Ra上限允许值0.63mm，下限允许值0.32mm。
