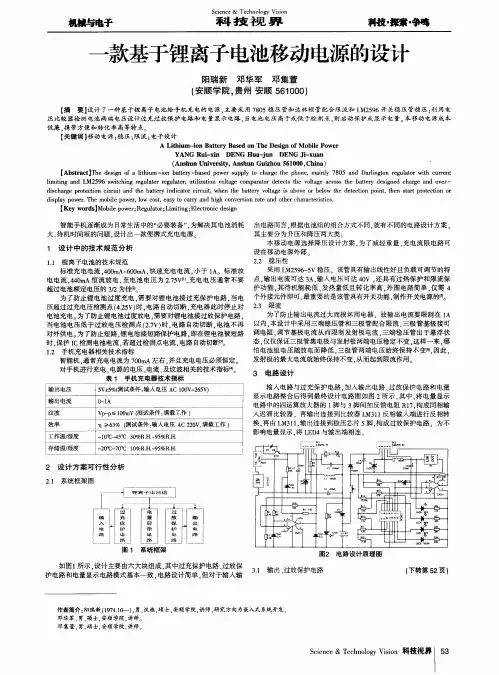

移动电源系统电路的设计与原理分析

专门找了几个例子，让大家看看。

自己也一边学习。

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

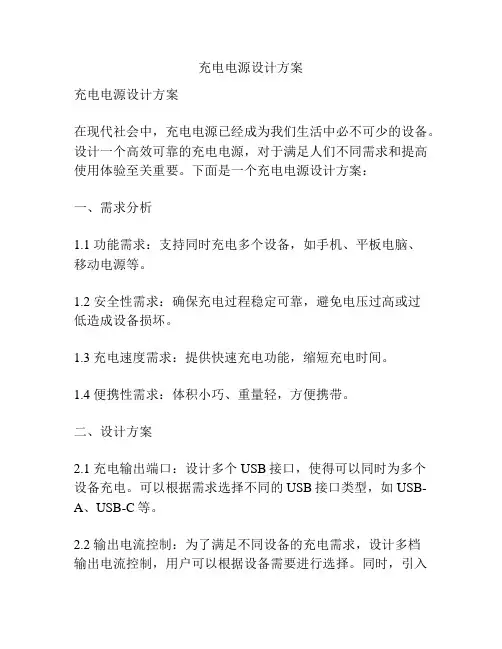

充电电源设计方案充电电源设计方案在现代社会中，充电电源已经成为我们生活中必不可少的设备。

设计一个高效可靠的充电电源，对于满足人们不同需求和提高使用体验至关重要。

下面是一个充电电源设计方案：一、需求分析1.1 功能需求：支持同时充电多个设备，如手机、平板电脑、移动电源等。

1.2 安全性需求：确保充电过程稳定可靠，避免电压过高或过低造成设备损坏。

1.3 充电速度需求：提供快速充电功能，缩短充电时间。

1.4 便携性需求：体积小巧、重量轻，方便携带。

二、设计方案2.1 充电输出端口：设计多个USB接口，使得可以同时为多个设备充电。

可以根据需求选择不同的USB接口类型，如USB-A、USB-C等。

2.2 输出电流控制：为了满足不同设备的充电需求，设计多档输出电流控制，用户可以根据设备需要进行选择。

同时，引入智能识别技术，根据设备的电池特性和充电需求，动态调整输出电流。

2.3 充电保护机制：引入过压保护、过流保护、过温保护等保护机制，确保充电过程中设备和充电电源的安全。

同时，在设计上可以采用工艺和材料，提高充电电源的散热性能，减轻内部温度上升。

2.4 快速充电功能：采用快速充电协议，如QC（快充）协议、PD（功率交换）协议等，提供更高的输出电压和电流，缩短充电时间。

2.5 便携性设计：采用轻量化材料，精简电路设计，减小充电电源体积和重量。

在外壳设计上，考虑人体工学原理，使得握持操作更加舒适。

2.6 充电电源管理软件：通过设计充电电源管理软件，可以提供更多的充电信息和控制功能。

用户可以通过手机App或者电脑软件，实时查看充电状态、查询充电记录，并进行充电控制。

三、可行性分析充电电源设计方案中引入了多个技术和机制，可以满足不同的需求。

通过实验和优化设计，可以保证充电电源的稳定性和可靠性。

同时，凭借现有的技术手段和市场竞争，可以实现设计方案中的各项功能需求。

四、结论综上所述，通过合理设计和实施方案中的各项技术，可以达到一个高效可靠的充电电源。

一、实验目的1. 了解充电宝的工作原理和基本结构。

2. 掌握充电宝的组装过程，提高动手能力。

3. 学习电池、电路等基础知识在充电宝中的应用。

二、实验原理充电宝（移动电源）是一种便携式充电设备，其主要功能是将电能储存起来，在需要时为手机、平板电脑等移动设备提供电力。

充电宝的原理是将充电过程中输入的电能通过电池储存起来，在放电过程中将储存的电能输出给负载。

三、实验材料与工具1. 实验材料：- 18650型锂电池：4节- 充电模块：1个- 输出模块：1个- 连接线：若干- 绝缘胶带：1卷- 电烙铁：1个- 剪线钳：1把- 电工刀：1把- 热风枪：1个2. 实验工具：- 万用表：1个- 钳子：1把- 线剥器：1个四、实验步骤1. 准备工作（1）检查所有实验材料是否齐全，确保实验过程中不会因为材料不足而中断。

（2）熟悉实验工具的使用方法，如电烙铁、剪线钳、电工刀等。

2. 组装电池组（1）将4节18650型锂电池串联，形成一组电池。

（2）用绝缘胶带将电池组固定，确保电池组不会在运输过程中移动。

3. 连接充电模块（1）将充电模块的正极和负极分别与电池组的正极和负极相连。

（2）用绝缘胶带固定连接线，确保连接牢固。

4. 连接输出模块（1）将输出模块的正极和负极分别与充电模块的输出端相连。

（2）用绝缘胶带固定连接线，确保连接牢固。

5. 测试与调试（1）使用万用表测量电池组的电压，确保电压在正常范围内。

（2）使用万用表测量输出模块的输出电压，确保输出电压稳定。

（3）检查充电宝的充电和放电功能是否正常。

6. 封装充电宝（1）将电池组、充电模块和输出模块放入充电宝外壳中。

（2）用螺丝固定外壳，确保充电宝不会因为外壳松动而影响使用。

五、实验结果与分析1. 实验结果（1）成功组装了一款充电宝。

（2）充电宝的充电和放电功能正常。

（3）输出电压稳定，符合要求。

2. 实验分析通过本次实验，我们了解了充电宝的工作原理和基本结构，掌握了充电宝的组装过程。

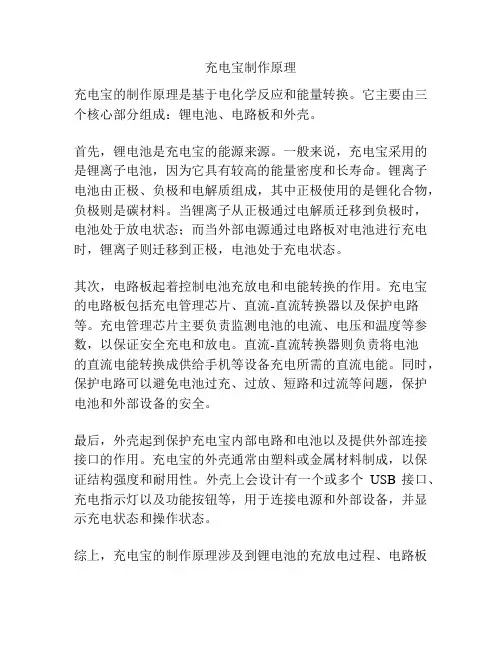

充电宝制作原理
充电宝的制作原理是基于电化学反应和能量转换。

它主要由三个核心部分组成：锂电池、电路板和外壳。

首先，锂电池是充电宝的能源来源。

一般来说，充电宝采用的是锂离子电池，因为它具有较高的能量密度和长寿命。

锂离子电池由正极、负极和电解质组成，其中正极使用的是锂化合物，负极则是碳材料。

当锂离子从正极通过电解质迁移到负极时，电池处于放电状态；而当外部电源通过电路板对电池进行充电时，锂离子则迁移到正极，电池处于充电状态。

其次，电路板起着控制电池充放电和电能转换的作用。

充电宝的电路板包括充电管理芯片、直流-直流转换器以及保护电路等。

充电管理芯片主要负责监测电池的电流、电压和温度等参数，以保证安全充电和放电。

直流-直流转换器则负责将电池
的直流电能转换成供给手机等设备充电所需的直流电能。

同时，保护电路可以避免电池过充、过放、短路和过流等问题，保护电池和外部设备的安全。

最后，外壳起到保护充电宝内部电路和电池以及提供外部连接接口的作用。

充电宝的外壳通常由塑料或金属材料制成，以保证结构强度和耐用性。

外壳上会设计有一个或多个USB接口、充电指示灯以及功能按钮等，用于连接电源和外部设备，并显示充电状态和操作状态。

综上，充电宝的制作原理涉及到锂电池的充放电过程、电路板
的控制和能量转换，以及外壳的保护和外部接口设计。

这些部分协同工作，使得充电宝能够为移动设备提供可靠的充电能力。

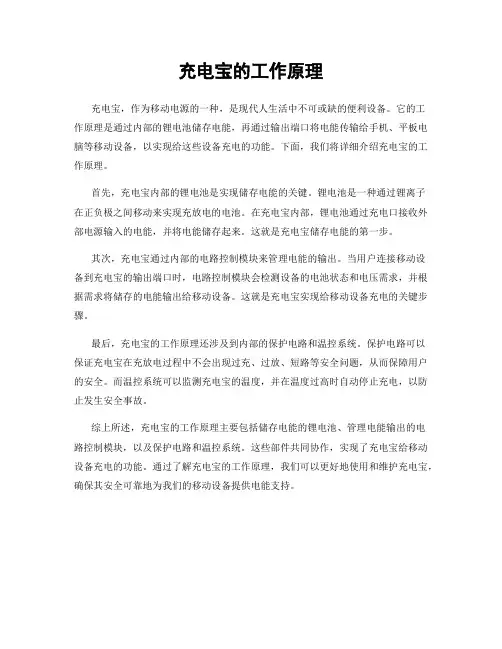

充电宝的工作原理
充电宝，作为移动电源的一种，是现代人生活中不可或缺的便利设备。

它的工
作原理是通过内部的锂电池储存电能，再通过输出端口将电能传输给手机、平板电脑等移动设备，以实现给这些设备充电的功能。

下面，我们将详细介绍充电宝的工作原理。

首先，充电宝内部的锂电池是实现储存电能的关键。

锂电池是一种通过锂离子
在正负极之间移动来实现充放电的电池。

在充电宝内部，锂电池通过充电口接收外部电源输入的电能，并将电能储存起来。

这就是充电宝储存电能的第一步。

其次，充电宝通过内部的电路控制模块来管理电能的输出。

当用户连接移动设
备到充电宝的输出端口时，电路控制模块会检测设备的电池状态和电压需求，并根据需求将储存的电能输出给移动设备。

这就是充电宝实现给移动设备充电的关键步骤。

最后，充电宝的工作原理还涉及到内部的保护电路和温控系统。

保护电路可以
保证充电宝在充放电过程中不会出现过充、过放、短路等安全问题，从而保障用户的安全。

而温控系统可以监测充电宝的温度，并在温度过高时自动停止充电，以防止发生安全事故。

综上所述，充电宝的工作原理主要包括储存电能的锂电池、管理电能输出的电
路控制模块，以及保护电路和温控系统。

这些部件共同协作，实现了充电宝给移动设备充电的功能。

通过了解充电宝的工作原理，我们可以更好地使用和维护充电宝，确保其安全可靠地为我们的移动设备提供电能支持。

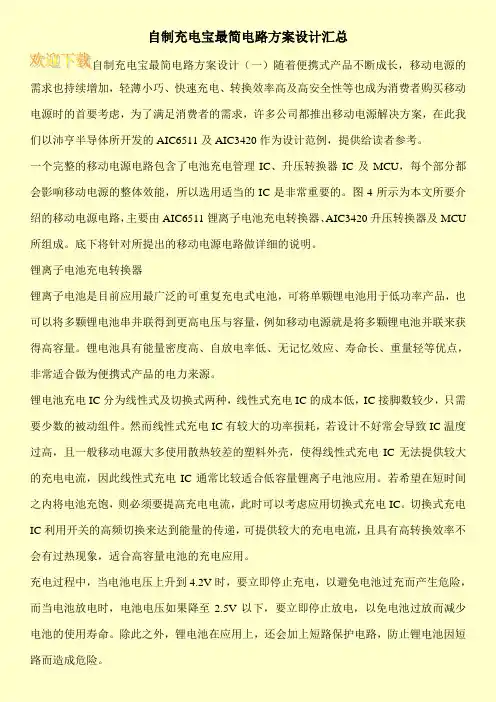

自制充电宝最简电路方案设计汇总自制充电宝最简电路方案设计（一）随着便携式产品不断成长，移动电源的需求也持续增加，轻薄小巧、快速充电、转换效率高及高安全性等也成为消费者购买移动电源时的首要考虑，为了满足消费者的需求，许多公司都推出移动电源解决方案，在此我们以沛亨半导体所开发的AIC6511及AIC3420作为设计范例，提供给读者参考。

一个完整的移动电源电路包含了电池充电管理IC、升压转换器IC及MCU，每个部分都会影响移动电源的整体效能，所以选用适当的IC是非常重要的。

图4所示为本文所要介绍的移动电源电路，主要由AIC6511锂离子电池充电转换器、AIC3420升压转换器及MCU 所组成。

底下将针对所提出的移动电源电路做详细的说明。

锂离子电池充电转换器锂离子电池是目前应用最广泛的可重复充电式电池，可将单颗锂电池用于低功率产品，也可以将多颗锂电池串并联得到更高电压与容量，例如移动电源就是将多颗锂电池并联来获得高容量。

锂电池具有能量密度高、自放电率低、无记忆效应、寿命长、重量轻等优点，非常适合做为便携式产品的电力来源。

锂电池充电IC分为线性式及切换式两种，线性式充电IC的成本低，IC接脚数较少，只需要少数的被动组件。

然而线性式充电IC有较大的功率损耗，若设计不好常会导致IC温度过高，且一般移动电源大多使用散热较差的塑料外壳，使得线性式充电IC无法提供较大的充电电流，因此线性式充电IC通常比较适合低容量锂离子电池应用。

若希望在短时间之内将电池充饱，则必须要提高充电电流，此时可以考虑应用切换式充电IC。

切换式充电IC利用开关的高频切换来达到能量的传递，可提供较大的充电电流，且具有高转换效率不会有过热现象，适合高容量电池的充电应用。

充电过程中，当电池电压上升到4.2V时，要立即停止充电，以避免电池过充而产生危险，而当电池放电时，电池电压如果降至2.5V以下，要立即停止放电，以免电池过放而减少电池的使用寿命。

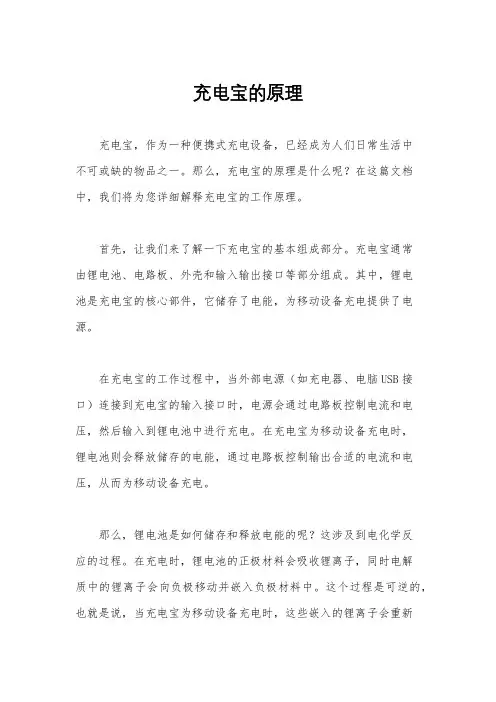

充电宝的原理充电宝，作为一种便携式充电设备，已经成为人们日常生活中不可或缺的物品之一。

那么，充电宝的原理是什么呢？在这篇文档中，我们将为您详细解释充电宝的工作原理。

首先，让我们来了解一下充电宝的基本组成部分。

充电宝通常由锂电池、电路板、外壳和输入输出接口等部分组成。

其中，锂电池是充电宝的核心部件，它储存了电能，为移动设备充电提供了电源。

在充电宝的工作过程中，当外部电源（如充电器、电脑USB接口）连接到充电宝的输入接口时，电源会通过电路板控制电流和电压，然后输入到锂电池中进行充电。

在充电宝为移动设备充电时，锂电池则会释放储存的电能，通过电路板控制输出合适的电流和电压，从而为移动设备充电。

那么，锂电池是如何储存和释放电能的呢？这涉及到电化学反应的过程。

在充电时，锂电池的正极材料会吸收锂离子，同时电解质中的锂离子会向负极移动并嵌入负极材料中。

这个过程是可逆的，也就是说，当充电宝为移动设备充电时，这些嵌入的锂离子会重新回到正极，从而释放储存的电能。

除了锂电池的工作原理，电路板也起着至关重要的作用。

电路板中的控制芯片可以监测电池的电量和温度，保护电池不受过充、过放、过流和短路等情况的影响。

此外，电路板还可以根据外部设备的需求，调整输出的电流和电压，以确保安全快速地为移动设备充电。

总的来说，充电宝的原理可以简单概括为，通过外部电源为内部锂电池充电，然后通过电路板控制释放储存的电能，为移动设备充电。

这种便携式充电设备的原理虽然看似简单，但其中涉及的电化学、电路控制等技术却十分复杂和精密。

希望通过本文档的介绍，您对充电宝的工作原理有了更清晰的了解。

充电宝的出现，为人们的移动生活带来了极大的便利，而对其原理的深入了解，也有助于我们更好地使用和维护这一便携式充电设备。

充电宝的工作原理解析充电宝是现代生活中非常常见的便携式充电设备，它可以为各种电子设备如手机、平板电脑等提供电力供应。

那充电宝是如何工作的呢？本文将详细解析充电宝的工作原理，帮助读者更好地理解充电宝的功能和使用方法。

一、充电宝的组成结构充电宝由外壳、电路板、电池、输入输出接口等部分组成。

外壳一般采用塑料材质，具有抗压、防水等特性，确保充电宝在使用过程中的安全性和耐用性。

电路板是充电宝的核心部件，它负责控制充电宝的充放电过程以及输出电压、电流等参数的调节。

电池是提供电能的储存装置，一般采用锂离子电池，其高能量密度和长寿命使得充电宝具备高效的电能转换能力。

输入输出接口则是用于连接充电宝与电子设备或电源的接口，实现电力传输。

二、充电宝的充电过程当我们需要给充电宝充电时，通常会使用一个USB充电线将充电宝连接到电源上。

在接入电源的瞬间，充电宝的电路板会检测到外界电源的输入情况，并根据输入电压和电流的不同进行相应的调整。

充电宝的电池开始接收电荷，将电能储存起来。

在整个充电过程中，充电宝的电路板会监测电池的电压和温度，确保充电过程的安全性和效率。

当电池充满电后，充电宝会自动停止充电，以避免对电池的过充。

三、充电宝的放电过程当我们需要使用充电宝给手机等设备充电时，只需要将充电宝与设备连接，即可将充电宝储存的电能传输给设备。

同样，充电宝的电路板会检测设备的电池状态、电流需求等情况，并根据需求实时调节输出电压和电流。

这也是为什么充电宝能够适配不同品牌和型号的设备的原因之一。

在充电宝的放电过程中，其电路板会不断地监测输出电流和温度，以确保输出的电能在合理范围内，并且有效地为设备充电。

四、充电宝的保护机制在一些情况下，充电宝可能会面临过充、过放、短路等问题，这对充电宝和连接设备都可能造成损害。

为了保护充电宝和使用者的安全，充电宝内置了多种保护机制。

当充电宝检测到电池电压过高或者过低时，会自动切断电源防止对电池造成损害。

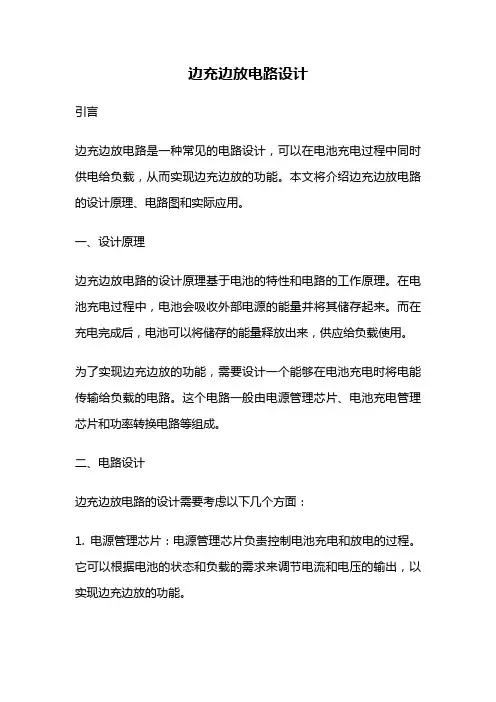

边充边放电路设计引言边充边放电路是一种常见的电路设计，可以在电池充电过程中同时供电给负载，从而实现边充边放的功能。

本文将介绍边充边放电路的设计原理、电路图和实际应用。

一、设计原理边充边放电路的设计原理基于电池的特性和电路的工作原理。

在电池充电过程中，电池会吸收外部电源的能量并将其储存起来。

而在充电完成后，电池可以将储存的能量释放出来，供应给负载使用。

为了实现边充边放的功能，需要设计一个能够在电池充电时将电能传输给负载的电路。

这个电路一般由电源管理芯片、电池充电管理芯片和功率转换电路等组成。

二、电路设计边充边放电路的设计需要考虑以下几个方面：1. 电源管理芯片：电源管理芯片负责控制电池充电和放电的过程。

它可以根据电池的状态和负载的需求来调节电流和电压的输出，以实现边充边放的功能。

2. 电池充电管理芯片：电池充电管理芯片负责控制电池的充电过程。

它可以监测电池的电压、电流和温度等参数，并根据这些参数来控制充电电流和电压的输出。

3. 功率转换电路：功率转换电路用于将电池的直流电压转换为负载需要的直流电压。

它可以通过变换电压和电流的方式来实现能量的传输。

根据以上设计要求，我们可以设计出以下电路图：[电路图]三、实际应用边充边放电路在实际应用中具有广泛的应用前景。

以下是一些常见的应用场景：1. 移动设备：边充边放电路可以应用于手机、平板电脑等移动设备中，可以在充电时同时供电给用户使用，提高使用时间和便捷性。

2. 紧急救援设备：边充边放电路可以用于紧急救援设备，如手持灯、无线通讯设备等。

在充电的同时，可以保持设备的正常使用。

3. 太阳能充电系统：边充边放电路可以应用于太阳能充电系统中，可以在白天充电时同时供电给负载，以提高太阳能利用效率。

结论边充边放电路设计是一种能够在电池充电过程中同时供电给负载的电路设计。

通过合理的设计和选择电源管理芯片、电池充电管理芯片和功率转换电路等元件，可以实现边充边放的功能。

这种电路在移动设备、紧急救援设备和太阳能充电系统等领域具有广泛的应用前景。

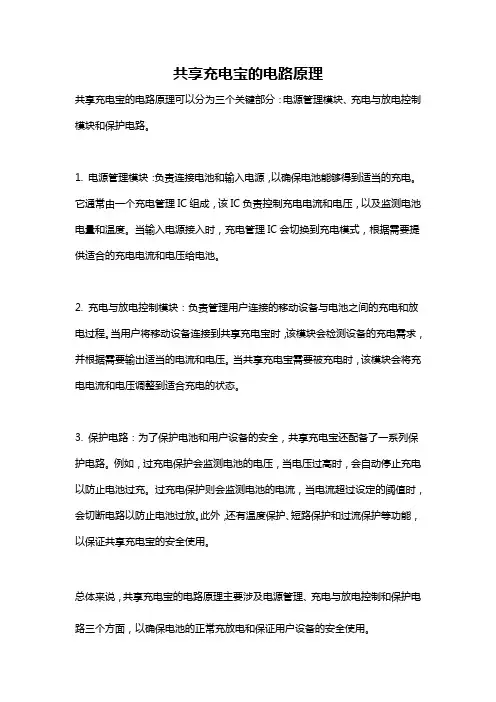

共享充电宝的电路原理
共享充电宝的电路原理可以分为三个关键部分：电源管理模块、充电与放电控制模块和保护电路。

1. 电源管理模块：负责连接电池和输入电源，以确保电池能够得到适当的充电。

它通常由一个充电管理IC组成，该IC负责控制充电电流和电压，以及监测电池电量和温度。

当输入电源接入时，充电管理IC会切换到充电模式，根据需要提供适合的充电电流和电压给电池。

2. 充电与放电控制模块：负责管理用户连接的移动设备与电池之间的充电和放电过程。

当用户将移动设备连接到共享充电宝时，该模块会检测设备的充电需求，并根据需要输出适当的电流和电压。

当共享充电宝需要被充电时，该模块会将充电电流和电压调整到适合充电的状态。

3. 保护电路：为了保护电池和用户设备的安全，共享充电宝还配备了一系列保护电路。

例如，过充电保护会监测电池的电压，当电压过高时，会自动停止充电以防止电池过充。

过充电保护则会监测电池的电流，当电流超过设定的阈值时，会切断电路以防止电池过放。

此外，还有温度保护、短路保护和过流保护等功能，以保证共享充电宝的安全使用。

总体来说，共享充电宝的电路原理主要涉及电源管理、充电与放电控制和保护电路三个方面，以确保电池的正常充放电和保证用户设备的安全使用。

移动电源充电原理
移动电源充电原理是通过将外部电源的电能转化为移动电源内部的储能电能，从而实现对移动电源的充电。

以下是移动电源充电的基本原理：
1. 交流充电：移动电源通常配备有交流充电器，该充电器将交流电源的电能转化为直流电能，并将其传输到移动电源中进行充电。

充电器中使用变压器将输入的交流电变压为合适的电压，然后经过整流电路将交流电转化为直流电。

直流电进入移动电源后，通过内部电路和电池管理系统进行电能储存和管理。

2. USB充电：许多移动电源还配备有USB接口，可以通过USB线将其他电子设备连接到移动电源进行充电。

USB充电
的原理与交流充电类似，只是充电器中的电压和电流输出会根据USB的标准进行调整，以适应设备的充电需求。

3. 太阳能充电：某些移动电源还可以通过太阳能进行充电。

这些移动电源通常内置有太阳能电池板，将太阳能转化为电能进行储存。

太阳能电池板采用光电转换原理，将太阳光能转化为电能，然后通过电池管理系统进行储存和管理。

无论是交流充电、USB充电还是太阳能充电，移动电源内部
都配备有电池管理系统。

该系统可以监测电池的充电情况，并根据充电需求对充电过程进行控制，以确保充电安全和充电效率。

总的来说，移动电源的充电原理是通过外部电源将电能转化为
储能电能，并经过电池管理系统进行储存和管理，以满足移动电源对电能的需求。

手机充电宝原理电路图手机充电宝原理电路图如下:图中1MS为拨动开关:向上拨为照明。

中挡位为照明断开位置也是充电位置，向下为充电器充电输出及电源灯。

LED4,LED7为高亮度发光的二极管用作照明。

LED2绿色发光二极管作为电池充电指示。

LED3为用市电充电时作电源监视指示和照明。

该开关电源部分U1采用NcP1000P集成电路，引脚数据?脚为vcc、?脚为反馈、?、?、?、?脚为地端、?脚为启动电压输入端、?脚为环路。

U2EL817为光电耦合器(U3TL431和U1 NCP1000P及U2EL817组成稳压电路(又一个电路图亚力通万能充电器亚力通万能充电器是比较典型的一款手机充电器，它将市电220V电源经一支1N4007二极管整流后，送到变频、偶和变压器和三管(13001)、三极管C1815、Z1稳压管竺元件组成的振荡电路。

通过变压器次级绕组感应低压电源，经二极管整流、C4电容滤波后送到开关管(8550)然后输出，开关管受IC(YLT539)的控制，同时控制LED指示灯，以确定电池的充电程度。

较好的万能充还可以用光电偶合管反馈充电程度用以控制电源的输入(如科奈信手机万能充电器)。

请解释一下这张手机充电器的电路图,详细点,谢谢,附图是啊，本人基础比较差点，而且又扔下几年了，谢谢大家的回答帮助，感激不禁啊，可惜不能把分数没人都分一些，每个人回答的我都从中学到了不少东西，分数就给solank老师吧，他给我提供了很多开关电源的资料，同时也特别感谢一下rgbe2009老师向左转|向右转2010-04-05 11:23提问者采纳请hi我,详细回复你一个低成本的RCC开关电源,这种线路效率低一般最高80% 你可以找一些RCC 开关电源看看,或是直接hi 我备注:这种线路频率不可能几百赫兹啦,一般都到10kHz 以上几百赫兹开关管,早就被发热干掉了。

移动电源升降压工作原理
嘿，朋友们！今天咱来唠唠移动电源升降压工作原理这档子事儿。

你说这移动电源啊，就像是咱手机的小跟班，随时准备给咱的手机补充能量呢！那它到底是咋工作的呢？
其实啊，这移动电源里就藏着升降压的小秘密。

想象一下，电就像是一群小精灵，在移动电源里跑来跑去。

当我们要给手机充电的时候，这些小精灵就得从移动电源里跑出来，跑到手机里去。

那这时候就需要降压啦！为啥呢？因为移动电源里的电可不能一股脑儿地全冲进手机呀，那不得把手机给撑坏咯！所以呢，就像水流从高处往低处流一样，电也要经过降压这个过程，变得温柔一点，慢慢地流进手机里，给手机充满电。

那要是移动电源自己充电的时候呢？这时候就得升压啦！就好比小精灵们要努力爬上一个小山坡，才能回到移动电源这个“家”。

通过升压，让外面的电能够顺利地进入移动电源，储存起来，等着下次再给手机服务呢！
这升降压的过程，可不就像是一个聪明的管理员嘛！把这些电小精灵管理得服服帖帖的。

而且啊，这技术现在可厉害了，能让充电效率更高，速度更快，还更安全呢！
咱再想想，如果没有这升降压的工作原理，那会咋样呢？哎呀，那可不得了，手机充电可能一会儿就充爆了，或者半天都充不满，那多耽误事儿啊！
所以说啊，这移动电源升降压工作原理可太重要啦！它就像是一个默默守护我们手机电量的小英雄，让我们能随时随地都能愉快地玩手机，不用担心没电的烦恼。

咱在生活中可得好好感谢这个小英雄呢，有了它，咱出门就安心多啦！不用到处找插座，也不用担心手机没电联系不上人。

这小小的移动电源，靠着它那神奇的升降压原理，给我们带来了多大的方便呀！大家说是不是呢？反正我是觉得它超级厉害的！。
