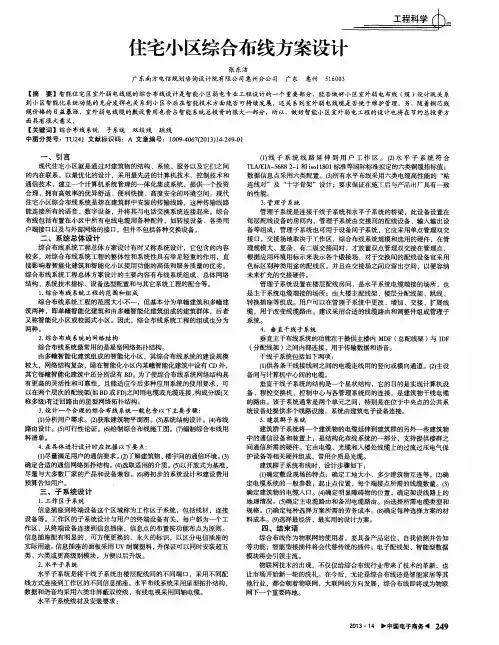

住宅小区综合布线方案设计第1章设计总说明阳光新城风林苑景色怡人，环境优美，是高品位的田园山庄式居住区。
作为这样一处高档居住小区在设计中对居住小区的智能化系统也有非常高的要求。
因此，我们以先进、可靠、经济、实用为宗旨，本着合理运用建设单位资金为原则，进行小区智能化系统工程的设计。
我们的目标——与业主和有关部门通力配合，建设一个￥￥￥￥的智能化居住园区。
为了这个目标的达成，我们将联合设备供应商、系统分包商尽所能发挥在综合电子信息系统建设方面的资源和优势，包括人才、技术、资金、经验等方面优势，以至在尖端科技开发应用、国际信息交流、专业厂商配合等方面的优势。
共同努力把“阳光新城风林苑”居住小区智能化系统建设成现代化样板工程。
本设计方案就“阳光新城风林苑”居住小区的闭路电视监控、周界防范、可视对讲及一卡通、停车场及背景音乐等系统从方案选型、方案设计、施工组织管理及其维护等各方面进行全面的描述。
第2章工程概况阳光新城风林苑位于南宁市江南区，建筑占地面积5000平方米，建筑总面积6500万平方米。
阳光新城风林苑区共覆盖14栋、15栋、16栋、21栋、22栋、共5幢建筑目前该小区处于智能化规划阶段，我们将根据甲方的要求和小区的实际情况及其自身的定位特点，就该小区的智能化系统做一个全面的描述。
针对“阳光新城风林苑”智能小区的实际情况，依据建设部《关于全国住宅小区智能化系统示范工程建设要点与技术导则》中的二星级标准，对该小区智能化系统进行设计。
方案包括以下几部分：小区安全防范系统：闭路电视监控、周界防范、可视对讲及一卡通、停车场。
智能化设备管理系统：背景音乐系统。
2.1 设计目标根据甲方的要求，“阳光新城风林苑”小区的智能化系统设计标准按建设部文件[1999]58号《全国住宅小区智能化系统示范工程建设要点与导则》的二星级标准设计。
①安全防范系统设计目标：本方案对小区实施3级安全防范管理措施。
小区主出入口设置闭路电视监控系统摄像机，通过保安人员的尽职职守，可有效地对进入小区的人和车辆进行识别，构成了小区第一级安全防范网络。
单元门口，设有可视对讲门口机，配合闭路电视监控系统、进一步对来访者身份进行确认，组成小区第二级安全防范网络。
周界防范系统，通过人防和技防的有效结合，组成了小区的第三级安全防范网络。
②智能化设备管理系统设计目标背景音乐系统尽显小区优美环境。
本设计方案结合了先进的现代计算机技术、现代控制技术、现代通讯技术、现代图象显示技术实现系统的有机结合，诣在建立一个整个小区的综合服务中心，为住户提供一个安全、舒适、便捷、节能、高效的生活环境。
实现以家庭智能化为主的、可持续发展的、具有二十一世纪风范的智能化小区。
2.2 系统设计思想及原则在充分考虑甲方要求的基础上，结合我公司多年从事智能化系统工程经验，对“阳光新城风林苑”智能化系统方案进行了深入的规划和设计，充分体现出以人为本、合理美观又便于维护、服务的特点，主导思想体现在以下几方面：2.2.1 可行性及适用性系统要保证技术上的可行性和经济上的可能性。
当今科技发展迅速，可应用于住宅小区的技术和产品层出不穷，设计选用的系统和产品应能够使用户或甲方得到实实在在的受益，满足近期使用和远期发展的需要。
在多种实现途径中，选择最经济、可行的技术与方法。
以现有成熟的技术和产品为对象进行设计，同时考虑到周边信息、通信环境的现状和发展趋势，并兼顾管理部门的要求，使系统设计方案可行。
2.2.2 先进性和可靠性系统设计既要考虑系统的先进性，更要注重系统的稳定性、可靠性。
系统的设计应具有较高的可靠性，在系统故障或事故造成系统瘫痪后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。
特别在重要的系统中，应具有高的冗余性，确保系统能够正常运行。
2.2.3 开放性和标准性为满足系统所选用的技术和设备的协调运行能力，以及系统投资的长期效应和系统功能扩展的需要，系统设计必须坚持系统的开放性和标准性。
系统的开放性已成为当今系统发展的一个方向。
系统的开放性越强，系统集成商就越能够满足用户对系统的设计要求，更能体现出科学、方便、经济、实用的原则。
标准化是科学技术发展的必然趋势，在可能的条件下，系统中所采用的产品都尽可能标准化、通用化，并执行国际上通用的标准或协议，使其选用的产品具有极强的互换性。
2.2.4 可扩展性和易维护性为了适应系统功能变化的要求，系统设计充分体现以最简便的方法、最经济的投资，实现系统的扩展和维护。
理想的住宅小区，除了要有合理的规划、优美的环境和配套齐全的设施等“硬件”环境外，小区内的“软件”环境也同样重要，即多样化的信息服务、安全舒适的居住环境、方便周到的物业管理和丰富多彩的社区文化。
第3章风林苑信息布线系统3．1概述随着计算机、网络和多媒体等信息技术的飞速发展，信息的传递越来越快捷，信息的处理能力越来越强，信息的表现形式也越来越丰富，对社会经济和人们的生活产生了深刻的影响。
这一切促使通信网络由传统的电话网络向高速多媒体信息网发展。
3．1用户需求网络概述从整个风林苑实际情况出发，工程分为三个阶段完成。
第一阶段实现栋楼间基本连接，第二阶段二区所有楼建筑，第三阶段完成二区网应用系统的开发。
风林苑建成覆盖21栋、22栋、14栋、15栋、16栋、共5幢建筑的小区网络，网络骨干采用千兆位以太网，千兆光纤到楼，100M双绞线到桌面。
1.风林苑区建筑布局说明阳光新城风林苑区共覆盖14栋、15栋、16栋、21栋、22栋、共5幢建筑，分布很整齐，具体的建筑物楼布局如图3-1所示：2. 通信信息种类和数量整个风林苑中有些户是两房两厅有些是三房两厅，每个房间均布设一个信息点，大厅布设一个语音点，一个视点，主卧设一个语音点和一视点。
下面几个表就是各栋别、户数的规格，总共计算机信息点为2184个。
该信息点的分布设计已经考虑了今后的网络发展的需要，信息点的数量已经预留了一定的数量。
表3-1 整个风林苑建筑信息点分布表如表2-1所示3．2设计依据本方案设计依据的标准有:1. ISO/IEC 11801标准;2. EIA/TIA 568A标准3 EIA/TIA 569标准4. EIA/TIA-606标准5. EIA/TIA-607标准6. CECS 72:97 <<建筑与建筑群综合布线系统设计规范>>7. CECS 72:97 <<建筑与建筑群综合布线系统施工及验收规范>>8. YD/T 2008-93 <<城市住宅和办公楼电话通信设施设计标准>>9.YDJ26-89中华人民共和国邮电部标准<<通信局(站)接地设计暂行技术规定>>(综合楼部分)2．本工程设计参照的网络标准有：（1）IEEE802.3：Ethernet(10BASE-T)（2）IEEE802.3u：Fast Ethernet(100BASE-T)（3）IEEE802.5：Token Ring (4M/16M)（4）ANSI FDDI/TPDDI：光纤分布式数据接口网络标准（5）ATM 论坛：155Mbps/622Mbps3．3设计原则1．标准化本设计综合了楼内所需的所有的语音、数据、图像、等设备的信息的传输，并将多种设备终端插头插入标准的信息插座或配线架上。
2．兼容性本设计对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。
因此，无论布线系统多么复杂、庞大，不再需要与不同厂商进行协调，也不再需要为不同的设备准备不同的配线零件，以及复杂的线路标志与管理线路图。
3．模块化综合布线采用模块化设计，布线系统中除固定于建筑物内的水平线缆外，其余所有的接插件都是积木标准件，易于扩充及重新配置，因此当用户因发展而需要增加配线时，不会因此而影响到整体布线系统，可以保证用户先前在布线方面的投资。
综合布线为所有话音、数据和图象设备提供了一套实用的、灵活的、可扩展的模块化的介质通路。
4．先进性本设计将采用目前最先进的丽特科技NORDX/CDT（丽特网络科技）公司生产的超五类器件构筑楼内的高速数据通信通道，能将当前和未来相当一段时间的语音、数据、网路、互连设备以及监控设备很方便地扩展进去，其带宽高达150M以上，是真正面向未来的先进超五类系统。
值得一提的是，综合业务数字网（ISDN）的基群速率接口采用与综合布线系统相同的八针模块插座和四对内部引线，且综合布线支持的数据传输高于ISDN的基群速率。
因此，当现今的电话网发展成为ISDN，用户程控数字交换机（PABX）更换成ISDN交换机时，可直接利用综合布线，不必另外布线了3．4布线的产品选型和产品的特点本设计方案中的综合布线系统选择丽特网络科技（NORDX/CDT）公司的超五类综合布线产品，其产品性能接近非屏蔽铜缆布线的极限。
1．丽特科技IBDN综合布线系统具有以下特点丽特科技IBDN是一套结构化布线系统，它采用模块化设计，基于标准的星形拓朴结构，最易于配线系统扩展及重组。
丽特科技IBDN符合并超越EIA/TIA 568A及ISO11801标准的要求。
（1）兼容性：IBDN的布线系统是一套全开放式的布线系统，它具有系列的适配器，可以将不同厂商的设备及不同传输介质的主机系统全部转达换成同一非屏蔽双绞线（UTP），通过双绞线可传输话音、数据、图象、视频信号、楼宇自控及门禁系统信号等；采用多模及单模光纤可远程高速传输数据据及高清晰度图象信号，可支持目前所有数据据及话音设备厂商的网络系统灵活性（2）符合CAT5E类国际标准，是真正意义上的超五类综合布线系统丽特科技IBDN是综合布线系统标准的倡导者,一直在标准的制定过程中起积极的领导作用。
丽特科技IBDN公司参加了ISO/IEC联合技术委员会，并是该国际标准编写组的成员.（3 施工及维护方便丽特网络科技公司的信息插座(模块免打线)、配线架(搭配容易)都是经过专门的设计以方便安装,另丽特网络科技的BIX交叉连接系统为25对大对数端接器，安装时省去了端子块安装，减少了信道传输衰减及信道间相互干扰，同时端接简单, 标识清晰,外型美观。
（4）应用范围广丽特科技IBDN公司的布线产品不仅可用于语音、数据、图像信号传输的场合,也可用于视频、音响、楼宇自控信号传输中。
而且在这种应用中不使用适配器(象AT&T等公司的产品在用于视频等信号的传输时要用到适配器)。
（5）灵活性由于所有信息系统采用相同的传输介质，物理结构采用星形布线方式，因此所有信息通道是通用的，每条信息通道可支持电话、传真、多用户终端、100-Base-T工作站、令牌环及HP9000系列，SUN sparc及enterprise系列、DEC/Alpha、IBM AS/400e、RS6000、ES9000主机及100Base-T、155Mbps及622Mbps ATM甚至1000Base-T应用。
