电 流 互 感 器 试 验 报 告 一、工程概况： 安装位置： 220kV 射洪I 回 试验日期： 2006年10月31日

试验人员： 二、铭牌数据： A相编号：06L15299-18 B相编号：06L15299-7 C相编号：06L15299-1 产品型号：LB7-220W2 额定电压：220 kV 额定频率：50HZ

出线端子 1S1-1S2 2S1-2S2 3S1-3S2

4S1-4S2 5S1-5S3 6S1-6S3 5S1-5S2 6S1-6S2

电流比（A） 2x 750/5 2x 300/5 额定输出（VA） 60 50 30 准确级 5P 0.5 0.5 大连第一互感器有限责任公司 2006年7月

三、试验数据 1、绝缘电阻：（MΩ） 试验设备：2500V兆欧表 t= 22°C s= 70 ％

相别 一次对二次及地 二次之间 二次对地 末屏对二次及地 A 5000 2500 2500 2000

B 5000 2500 2500 2000

C 5000 2500 2500 2000

规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。 结论：合格

2、极性检查： 一次 二次 端子 A B C P1 S1 减 减 减

结论：合格 3、介损及电容量测试： 试验设备：上海思创HV9001型介损测试仪 t=22°C s= 70％ 相别 tgδ％出厂值 tgδ％测量值 CX出厂值 (pF) CX测量值(pF) 误差（%） A 0.24 0.23 916.2 887.8 -3.10

B 0.24 0.24 920.8 891.8 -3.15

C 0.27 0.23 912.0 883.3 -3.15

规程标准：油纸电容式63—220kV， tgδ（％）不应大于 1.0。 220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内 结论：合格

4、变比试验： 相别 端子标志 标准变比（A） 实测变比（A）

A 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

B 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

C 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

结论：合格 5、励磁特性试验： 结论：合格 6、二次绕组工频耐压试验： 对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。 结论：合格

相别 U(V) I(mA) 200 250 300 350 400 430 450 480

A 1S11S2 44 58 83 120 185 208 228 261

2S12S2 45 56 70 92 128 166 188 224

3S13S2 38 45 56 74 102 132 168 209

4S14S2 36 43 51 65 84 106 143 181

B 1S11S2 37 42 49 60 77 96 129 159

2S12S2 36 43 53 89 114 118 151 165

3S13S2 40 48 62 86 132 162 174 218

4S14S2 37 45 47 88 112 148 161 212

C 1S11S2 52 72 104 134 180 208 258 312

2S12S2 44 56 74 108 168 201 234 262

3S13S2 40 49 64 108 129 166 252 294

4S14S2 36 44 54 65 89 115 131 152 电 流 互 感 器 试 验 报 告 一、工程概况： 安装位置： 220kV 射洪II 回 试验日期： 2006年10月31日

试验人员： 二、铭牌数据： A相编号：06L15299-4 B相编号：06L15299-9 C相编号：06L15299-3 产品型号：LB7-220W2 额定电压：220 kV 额定频率：50HZ

出线端子 1S1-1S2 2S1-2S2 3S1-3S2

4S1-4S2 5S1-5S3 6S1-6S3 5S1-5S2 6S1-6S2

电流比（A） 2x 750/5 2x 300/5 额定输出（VA） 60 50 30 准确级 5P 0.5 0.5 大连第一互感器有限责任公司 2006年7月

三、试验数据 1、绝缘电阻：（MΩ） 试验设备：2500V兆欧表 t= 22°C s= 70 ％

相别 一次对二次及地 二次之间 二次对地 末屏对二次及地 A 5000 2500 2500 2000

B 5000 2500 2500 2000

C 5000 2500 2500 2000

规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。 结论：合格

2、极性检查： 一次 二次 端子 A B C P1 S1 减 减 减

结论：合格 3、介损及电容量测试： 试验设备：上海思创HV9001型介损测试仪 t=22°C s= 70％ 相别 tgδ％出厂值 tgδ％测量值 CX出厂值 (pF) CX测量值(pF) 误差（%） A 0.25 0.23 919.6 890.1 -3.21

B 0.24 0.23 927.6 898.1 -3.18

C 0.25 0.23 907.2 879.1 -3.10

规程标准：油纸电容式63—220kV， tgδ（％）不应大于 1.0。 220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内 结论：合格

4、变比试验： 相别 端子标志 标准变比（A） 实测变比（A）

A 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

B 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

C 1S11S2 2x 750/5 300/1

2S12S2 2x750/5 300/1

3S13S2 2x750/5 300/1

4S14S2 2x750/5 300/1

5S15S2 2x300/5 300/2.5

5S15S3 2x750/5 300/1

6S16S2 2x300/5 300/2.5

6S16S3 2x750/5 300/1

结论：合格

合集下载

电流互感器试验报告

电流互感器试验报告


压进行试验：
3)必要时
电压等级6kV试验电压21kV; 电压等级10kV试验电压30kV.
各分接头的变 1)大修后
比检查
2)必要时
与铭牌标志相符
更换绕组后应测量比值差和 相位差
3)必要时
原因分析
处理建议
处理结果
备注
试验结论
试验人员
试验标准：
电流互感器试验说明
1.电气装置安装工程电气设备交接试验标准 GB 50150－2006
2.电力设备预防性试验规程 DL/T 596—1996
3.中国南方电网公司电力设备预防性试验规程 Q/CSG 1 0007—2004
项目
电流互感器的试验项目、周期和要求择录

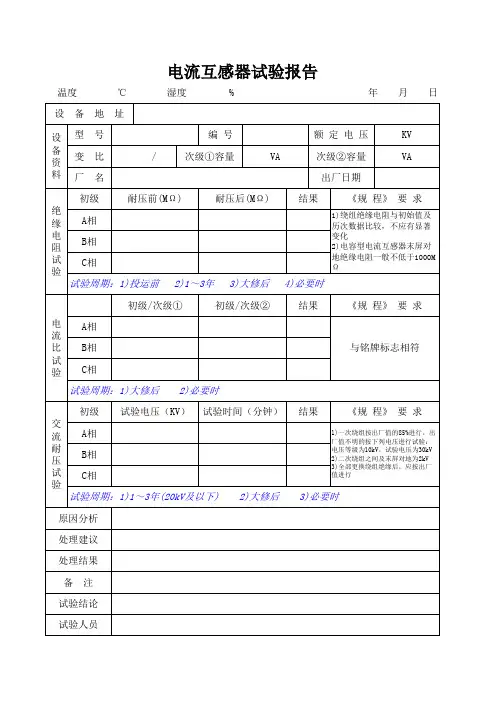

电流互感器试验报告
