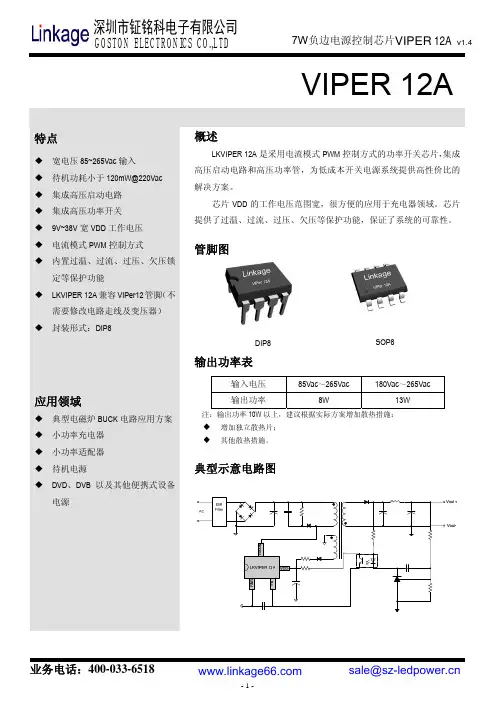

LK VIPer12A AC/DC PWM功率开关v1.6LK VIPer12ADIP8 SOP8输入电压85Vac输出功率10W以上，建议根据实际方案增加散热措施：增加独立散热片；其他散热措施。
LK VIPer12A内部方框图管脚示意图DIP8/SOP8管脚说明名称 管脚序号 管脚说明GND 1,2 芯片地，同时也是内置高压MOS 管SOURCE 端口 FB 3 反馈输入端口VDD 4 芯片电源端，工作电压范围可达9V——38VDRAIN5,6,7,8内置高压MOS 管的DRAIN ，同时芯片启动时，也做芯片的启动LK VIPer12A极限参数极限参数(TA= 25℃)符号说明范围单位V DS(max)芯片DRAIN脚最高耐压-0.3～730 VV DS(ST)芯片启动时，DRAIN脚最高耐压-0.3～400 V VDD 芯片电源电压-0.3～38 VI vdd嵌位电流10 mA I FB最大反馈电流 3 mA V ESD ESD电压>4000 VT J结温-40～150 ℃T STG存储温度-55～150 ℃热阻参数符号说明单位R thJA热阻(1) 45 ℃/W注（1）：芯片要焊接在有200mm2铜箔散热的PCB板，铜箔厚度35um，铜箔连接到所有的GND脚。
电气工作参数(除非特殊说明，下列条件均为T A=25℃，VDD=18V)符号说明条件范围单位最小典型最大BV DS漏源击穿电压V FB=2V; I D=1mA 730V - - V I DSS DRAIN端关断态漏电流V FB=2V; V DS=500V - - 0.1 mA R DS(on)源漏端导通电阻I D=0.2A - 19 - Ohm VDD ON VDD开启电压13 14.5 16 V VDD OFF VDD关闭电压7 8 9 V VDD HYS VDD迟滞阈值电压- 6.5 - V VDD OVP VDD过压保护阈值- 39 - V IDD1 VDD工作电流I FB=2.0mA - 0.4 - mA IDD2 VDD工作电流I FB=0.5mA;I D=50mA - 1.0 - mA IDD CH芯片充电电流V DS=100V; VDD=5V - -220 - uA FOSC 芯片振荡频率- 60 - KHz G ID I FB/I DRAIN增益- 320 -I LIMIT峰值电流阈值V FB=0V - 400 - mA I FBSD FB关断电流- 0.9 - mA R FB FB输入电阻I D=0mA - 1.23 - Kohm t LEB前置消隐时间- 300 - ns t ON(min)最小导通时间- 700 - ns t OVT过温保护温度- 150 - ℃t HYS过温迟滞阈值温度- 30 - ℃LK VIPer12A功能表述◆电路图说明上图中D1-D4、C2组成全波整流，D6、R1、C3组成RCD吸收回路，消除变压器T2漏感产生的尖峰电压，避免击穿内部的高压MOS管。
VIPer12A、VIPer22A开关电源应用电路图及管脚数据VIPer12A、VIPer22A开关电源应用电路图及管脚数据VIPER12A各引脚的功能如下：12脚是内部场效应管的源极3脚是反馈输入4脚是VDD5678脚接内部场效应管的漏极一般5678脚外接AC220经桥堆整流后的电压(约300V左右)，12脚接地，4脚输出18V，而5V也有18V经7805而来，3脚为电压反馈与外接18V稳压管形成稳压电路，当燃,VIPER12A与桥堆间还有一个线绕电阻很容易烧坏，VIPER12A可用VIPER22A代替。
VIPer12A引脚功能和电压参数脚位功能电压（V)1-2 场效应开关管的S极 03 误差放大信号输入 0.54 供电、供电异常检测 16.55-8 开关管漏极和高雅恒流源 309注意：部分电磁炉采用该器件时，它的1 .2脚并未直接接地，而是接在18V供电的续流二极管（整流二极管）的负极，所以他的1.2脚电压为18V，这样他的4脚电压为40V左右。
另外此类开关电源也多未设置尖峰脉冲吸收回路。
代换AP8012主要特性：输入电压范围85V-265V芯片内置MOS耐压：最小值730V工作频率：55KHzVCC 10V-39V过温·过压·过流保护AP8012优点：(与Viper12A相比较)1、 AP8012比Viper12A在系统待机功耗与芯片发热方面的表现更有优势；2、AP8012芯片频率略比Viper12A低,而使得芯片本身发热较小；3、系统短路时,芯片上的尖峰高压会略为降低而不易炸毁芯片；4、比Viper12A更有利于降低EMI；5、完全直接PIN TO PIN替换VIPER12A而不须变更变压器及外围线路；。
电磁炉电源芯片OB2226AP用VIPer12A代换技巧查查362一台型号JYC-21GS02九阳电磁炉，主板JYCP-21ZE-A,无低压电源，查电源芯片OB2226AP损坏。
现在新款九阳电磁炉部分采用OB2226AP电源芯片，这种芯片，外围元件较少，采用小功率变压器。
输出的电压精准。
内部有短路保护功能，如果芯片损坏，一般不秧及周围元器件。
芯片损坏后，若没有配件也是个让人头痛的问题。
本人通过与运用了VIPer12A芯片的九阳JYCP-21S55C主板开关电源电路进行参考对比，找到一种用VIPer12A代换的技改方案，还能充分利用原来芯片的安装位。
所需元件为：VIPer12A,104瓷片电容，18V稳压管各一只。
（1）将VIPer12A的8、7脚向6脚折起来与6、5脚连成一体。
1脚折起来与2脚相连与3脚并联一个104瓷片电容。
3、4脚之间并联一只18V稳压管，其正极接3脚，负极接4脚（如图1）。
（2）将损坏的OB2226AP芯片以及贴片电容C515、R501、R512全部拆走，将改装好的VIPer12A芯片依旧安装在原来芯片安装位上：将C515元件位上的两焊点用焊锡直接相连（如图1）。
在R501,R512元件位上，按图补上一根跳线，使VIPer12A的4脚与D506负极相连（如图2）。
此开关电源经技改后，电路基本与九阳JYCP-21S55C主板开关电源电路相同。
性能稳定。
此种技改方法对新款采用OB2226AP电源芯片的九阳电磁炉基本都适用。
对其它品牌采用OB2226AP电源芯片的电磁炉（图5）的电路图可作为参考，对缺OB2226AP电源芯片的朋友应该有点帮助。
