液晶显示器常用 IC电源管理芯片的代换

八脚电源管理芯片通用型号
200A6 200D6 203D6 DAP02A DAP08A DAP02ALSZ 通用
液晶品牌与型号电源管理芯片型号与封装可代换型号
BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60
AOC 712SI EA1532A贴片
三星型号忘记 DM0565R
优派型号忘记 TOP245YN
LG型号忘记 FAN7601
飞利浦170s6 dap02alsz 贴片(2楼说的)
LG型号忘记 FAN7601 可以用LAF0001代
飞利浦170s6 dap02alsz=sg6841
HP17驱动高压电源全一体 SG5841SZ贴片，可用SG6841DZ 代用。

联想后来出的像IBM的17的，SG6841DZ 可用SG6841D代用（我亲自试过的）
三星型号忘记 DM0565R（有好几款都采用这一个PWM IC的）三星型号忘记 DM0465R（我记得还有这么一款的，
其他我知道的常用型号有
SG6841DZ 贴片很多机器上用到
SG5841SZ 贴片用SG6841DZ可以代用，
DAP8A 与203D6可代用（我没试过）
还有LD7575可用203D6代用，只是1脚的对地电阻不同，LD7575是100K,203D6是24.1K,LP7552可用SG6841代用
DAP02ALSZ与SG6841S可以互换。

常用液晶屏厂家、芯片型号、功能作用、故障点现象及通用代换型号列表液晶面板正常工作的条件：1.数据、时钟、电源等连接正常。

2.LCD的几组工作电压VDD/A VDD/VGL/VGH正常3.配置正确：a、时钟的极性、扫描方向b、校正和时序参数。

显示器维修主要参数：DOTCLK:像素时钟信号VGL:GATE OFF 控制电压关闭VGH:GATE ON 控制电压开启VCOM:LCD公共驱动电极ENABLE: data enable 数据使能控制信号VCOM：显示屏基准电压电压电源功能：源极驱动电压VDD8V—15V栅极驱动电压VGH 18V—32V和VGL -5V—-7V路输出电压实例测量参数：1、LM170E01-TLA1 含AD IC/OITHL-0011B DC IC/L331 测试点电压2、170EUL11S4LV1.2 含AD IC/LPD91821A DC IC/MAX1880 5420CRZ测试点电压：VON=25V VOFF=-7V AVDD=12V RVDD=12V VCOMG=5V3、三星170EU-L01-D 含AD IC/LRE031210 DC IC/5420CR 1790测试点电压：VOFF=-7V STV=0V VGM=28V A VDD=11V笔记本AU UB141X03 CDE1XF-B含AD IC/AU0071KZ4E038L14 DC IC/AD8567 （16脚）MRBZS180（8脚）测试点：VGH=18V VGHF=18V VGL=-7V VGLF=-5V LXX=10V LX=3.2V CMP=1V FB=1.2 DVFF=3.2V DVF=3.2V RET=3.2V FENAB=2.5V FY=1.5V FFY=1.5V VCOM=3V VCOM-F=3V XDOFF=3V A VDD=8.5V DVDDG=3.2V CPV=0.2V FXDOFF=3VLP154WX2-TL01-E11 AD IC/SW0602-U DC IC/BARAA 85RPM(8脚) 59E 24Y02(8脚反馈)测试点电压：VCOM=3.4V SSC=1.2V GST=0V GOE=3V SOE=0.3V MPOL=1.3V VGL=-5V GPM=8V DPM=2.5V FLK=1.5V GSC=1.3V VGH=20V DVCC=2.5VB141XG05 EC:X5 D6L 30片插含AD IC/AU0072 DC IC/LM2711测试点电压：DVDDG=3.2V VGL=-7V VGH=18V DVDD=3.2V VDI/O=0V DVDD-G=3.3V CPV=0.2V XDOFF=3V FXDOFF=3V FENAB=2.5V FFY=1.5V FLD=0V LD=0V DVDDF=3.2V FET=3.2V DVF=3.2V DVFF=3.2V VGLF=-4.8 VSWB=11V VGHF=18V VSW=3.2V FB=1.3V CMP=1V VCOW=3V VCOMF=3V。

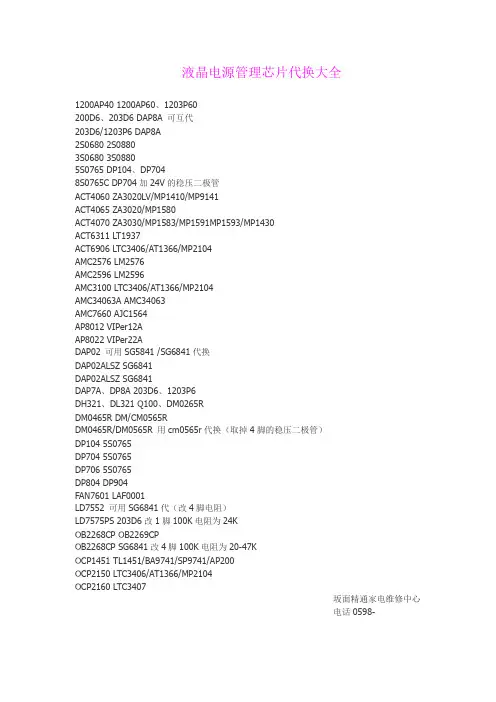

液晶电源管理芯片代换大全1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V的稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换（取掉4脚的稳压二极管）DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代（改4脚电阻）LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为20-47KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STR-G5643D STR-G5653D、STR-G8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V.31W);ICE2A265(2A/650V.52W);ICE2B0565(0.5A/650V.23W):ICE2B165(1A/650V.31W);ICE2B265(2A/650V.52W);ICE2A180(1A/800V.29W);ICE2A280(2A/800.50W).KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT（大小两种体积）、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这是一类的，这些型号的引脚功能全都一样，只是输出功率不一样。

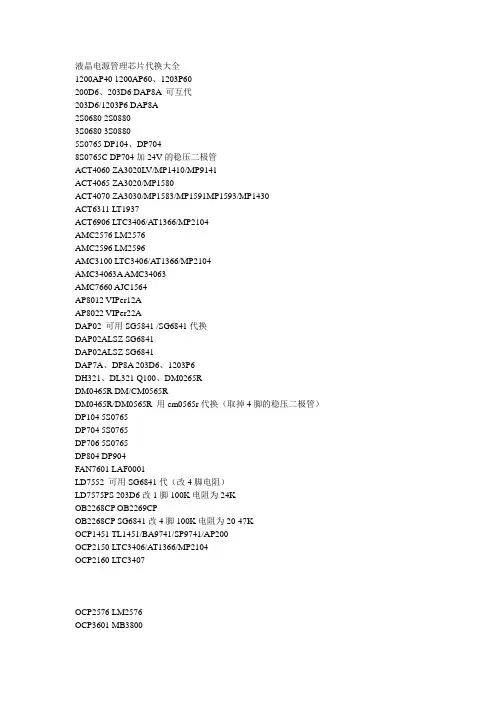

液晶电源管理芯片代换大全1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V的稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/AT1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换（取掉4脚的稳压二极管）DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代（改4脚电阻）LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为20-47KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407坂面精通家电维修中心电话0598-OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STR-G5643D STR-G5653D、STR-G8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YVA7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V.31W);ICE2A265(2A/650V.52W);ICE2B0565(0.5A/650V.23W):ICE2B165(1A/650V.31W);ICE2B265(2A/650V.52W);ICE2A180(1A/800V.29W);ICE2A280(2A/800.50W).KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT（大小两种体积）、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这是一类的，这些型号的引脚功能全都一样，只是输出功率不一样。

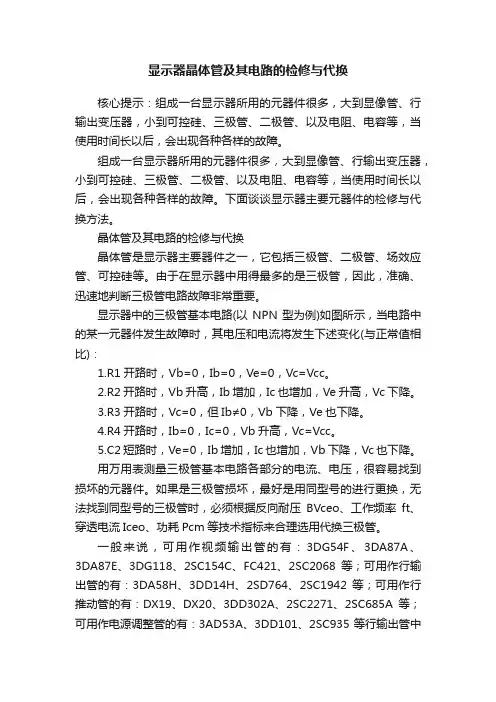

显示器晶体管及其电路的检修与代换核心提示：组成一台显示器所用的元器件很多，大到显像管、行输出变压器，小到可控硅、三极管、二极管、以及电阻、电容等，当使用时间长以后，会出现各种各样的故障。

组成一台显示器所用的元器件很多，大到显像管、行输出变压器，小到可控硅、三极管、二极管、以及电阻、电容等，当使用时间长以后，会出现各种各样的故障。

下面谈谈显示器主要元器件的检修与代换方法。

晶体管及其电路的检修与代换晶体管是显示器主要器件之一，它包括三极管、二极管、场效应管、可控硅等。

由于在显示器中用得最多的是三极管，因此，准确、迅速地判断三极管电路故障非常重要。

显示器中的三极管基本电路(以NPN型为例)如图所示，当电路中的某一元器件发生故障时，其电压和电流将发生下述变化(与正常值相比)：1.R1开路时，Vb=0，Ib=0，Ve=0，Vc=Vcc。

2.R2开路时，Vb升高，Ib增加，Ic也增加，Ve升高，Vc下降。

3.R3开路时，Vc=0，但Ib≠0，Vb下降，Ve也下降。

4.R4开路时，Ib=0，Ic=0，Vb升高，Vc=Vcc。

5.C2短路时，Ve=0，Ib增加，Ic也增加，Vb下降，Vc也下降。

用万用表测量三极管基本电路各部分的电流、电压，很容易找到损坏的元器件。

如果是三极管损坏，最好是用同型号的进行更换，无法找到同型号的三极管时，必须根据反向耐压BVceo、工作频率ft、穿透电流Iceo、功耗Pcm等技术指标来合理选用代换三极管。

一般来说，可用作视频输出管的有：3DG54F、3DA87A、3DA87E、3DG118、2SC154C、FC421、2SC2068等；可用作行输出管的有：3DA58H、3DD14H、2SD764、2SC1942等；可用作行推动管的有：DX19、DX20、3DD302A、2SC2271、2SC685A等；可用作电源调整管的有：3AD53A、3DD101、2SC935等行输出管中的低档品。

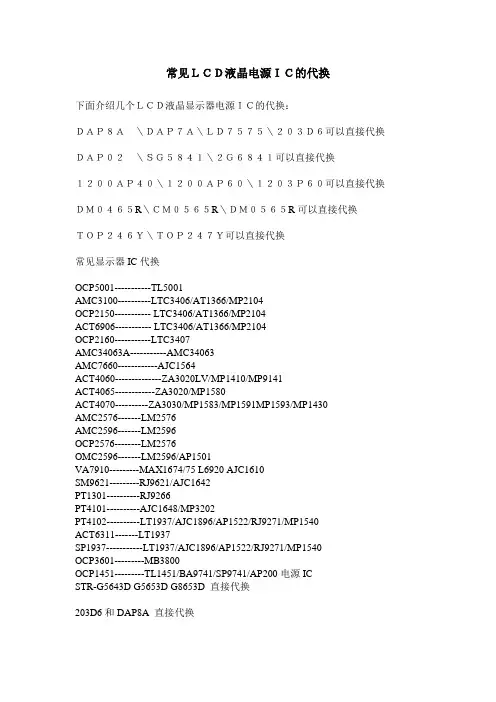

常见ＬＣＤ液晶电源ＩＣ的代换下面介绍几个ＬＣＤ液晶显示器电源ＩＣ的代换：ＤＡＰ８Ａ＼ＤＡＰ７Ａ＼ＬＤ７５７５＼２０３Ｄ６可以直接代换ＤＡＰ０２＼ＳＧ５８４１＼２Ｇ６８４１可以直接代换１２００ＡＰ４０＼１２００ＡＰ６０＼１２０３Ｐ６０可以直接代换ＤＭ０４６５R＼ＣＭ０５６５R＼ＤＭ０５６５R可以直接代换ＴＯＰ２４６Ｙ＼ＴＯＰ２４７Ｙ可以直接代换常见显示器IC代换OCP5001-----------TL5001AMC3100----------LTC3406/AT1366/MP2104OCP2150----------- LTC3406/AT1366/MP2104ACT6906----------- LTC3406/AT1366/MP2104OCP2160-----------LTC3407AMC34063A-----------AMC34063AMC7660------------AJC1564ACT4060--------------ZA3020LV/MP1410/MP9141ACT4065------------ZA3020/MP1580ACT4070----------ZA3030/MP1583/MP1591MP1593/MP1430AMC2576-------LM2576AMC2596-------LM2596OCP2576--------LM2576OMC2596-------LM2596/AP1501VA7910---------MAX1674/75 L6920 AJC1610SM9621---------RJ9621/AJC1642PT1301----------RJ9266PT4101----------AJC1648/MP3202PT4102----------LT1937/AJC1896/AP1522/RJ9271/MP1540ACT6311-------LT1937SP1937-----------LT1937/AJC1896/AP1522/RJ9271/MP1540OCP3601---------MB3800OCP1451---------TL1451/BA9741/SP9741/AP200电源ICSTR-G5643D G5653D G8653D 直接代换203D6和DAP8A 直接代换1200AP40和1200AP60直接代换5S0765和DP104、DP704直接代换DP804和DP904直接代换2S0680和2S0880直接代换TEA1507和TEA1533直接代换三星的DP104,704,804可以用5S0765代换,DP904不能用任何块代换行场振荡、场输出、视频ICTDA9109和SID2511、KB2511、STV7779直接代换TDA9103和STV7778直接代换TDA9112和TDA9113直接代换TDA9115和TDA9116、STV6888直接代换TDA9118和STV9118直接代换TDA8172和TDA9302、TDA8177直接代换TDA1675 和DBL2056直接代换TDA9210和STV9210直接代换LM1203和LM2203、DBL2054直接代换TDA9116用STV6888代换,TDA4856可以用TDA4841PS代换,TDA9112可以用TDA9113代换,S1D2511可以用TDA9109代换。

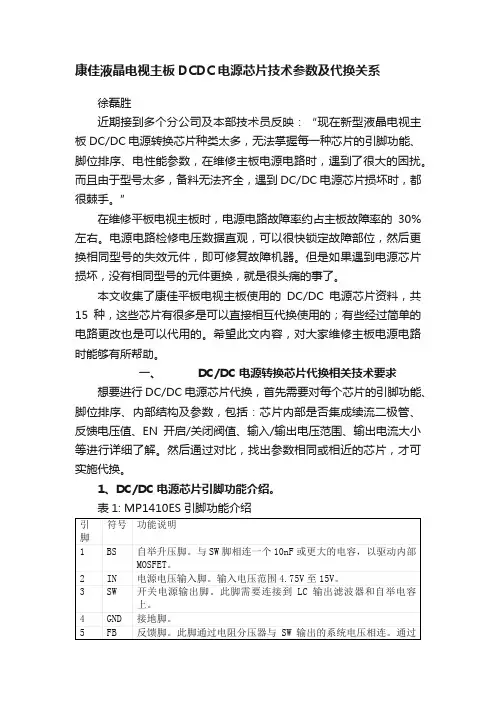

康佳液晶电视主板DCDC电源芯片技术参数及代换关系徐磊胜近期接到多个分公司及本部技术员反映：“现在新型液晶电视主板DC/DC电源转换芯片种类太多，无法掌握每一种芯片的引脚功能、脚位排序、电性能参数，在维修主板电源电路时，遇到了很大的困扰。

而且由于型号太多，备料无法齐全，遇到DC/DC电源芯片损坏时，都很棘手。

”在维修平板电视主板时，电源电路故障率约占主板故障率的30%左右。

电源电路检修电压数据直观，可以很快锁定故障部位，然后更换相同型号的失效元件，即可修复故障机器。

但是如果遇到电源芯片损坏，没有相同型号的元件更换，就是很头痛的事了。

本文收集了康佳平板电视主板使用的DC/DC电源芯片资料，共15种，这些芯片有很多是可以直接相互代换使用的；有些经过简单的电路更改也是可以代用的。

希望此文内容，对大家维修主板电源电路时能够有所帮助。

一、DC/DC电源转换芯片代换相关技术要求想要进行DC/DC电源芯片代换，首先需要对每个芯片的引脚功能、脚位排序、内部结构及参数，包括：芯片内部是否集成续流二极管、反馈电压值、EN开启/关闭阀值、输入/输出电压范围、输出电流大小等进行详细了解。

然后通过对比，找出参数相同或相近的芯片，才可实施代换。

1、DC/DC电源芯片引脚功能介绍。

表1: MP1410ES引脚功能介绍附：MP1410ES在LC32BT20机型应用电路。

表2: MP1430、MP1482DS、MP2307DN、AP3502、AP3503引脚功能介绍附：MP2307DS在LC46TS86N机型应用电路。

表3: SY8122、SY8122A、SY8123引脚功能介绍附：SY8122在LED55IS95D（2BOM）机型应用电路。

表4: AOZ1014、AOZ1017引脚功能介绍表5: AOZ1010、AOZ1016、AOZ1072、AOZ1073引脚功能介绍附：AOZ1010在LC32CT36AC机型应用电路。

2、DC/DC电源芯片脚位排序。

该型机电源电路采用了待机功耗很低的LD7575作为电源控制芯片。

它通常应用在新型的17、19英寸液晶显示器电源电路中。

除了AOC H912W+显示器外。

采用LD7575作为电源控制芯片的还有美格WB9、清华同方XP911W、联想LXM -WL19AH／WL19CH／WL19BH、联想HKC 988A+、海尔HT-19307／22306W等机型。

LD7575有SOP-8（LD7575 PS）和DIP-8（LD7575 PN）两种封装形式。

其内部电路框图如上图所示，各引脚功能如附表所示。

一、电源电路原理LD7575在AOC H912W+液晶显示器中的实际应用电路如下图所示。

LD7575用203D6代用要改启动电阻，LD7575可以用1200AP40,LD7575ps直接代用1.整流滤波电路220V交流电压经过共态扼流圈L901、L902、跨接线路电容C909进行EMI滤波。

其中C909用于滤除低频正态噪声。

R900、R902用于拔掉电源时对电容C909起放电作用。

220V交流经BD901桥式整流输出波动直流电经滤波电容C907滤波后，生成310V的直流电压。

负温度系数热敏电阻NRgOI用来限制启动时的电流。

防止启动电流过大烧毁保险丝。

2.启动/振荡电路刚启动开关电源时，IC901（LD7575PS）所需的启动工作电压由，±310V直流电压经过R905限流后加至IC901（8）脚实现开机启动操作。

LD7575PS开始工作后。

其（5）脚输出PWM脉冲波（该脉冲控制功率管Q900并按其工作频率进行开关动作）。

Q900工作在开关状态后，开关变压器T901在次级绕组输出整机需要的各种供电电压。

‘开关变压器T901的（1）-（3）绕组产生的高频电压经R610限流、D901整流、C911滤波后。

直接输入至LD7575PS的（6）脚作为正常工作状态的供电电压。

在正常工作时。

其LD7575PS的（6）脚必须有，14V左右的电压为芯片供电。

液晶显示器高压板芯片级维修与代换（下）液晶显示器高压板芯片级维修与代换（下）[例10] 一台38 cm15in（英寸）液晶显示器，据机主讲，此机原故障为屏幕时亮时不亮，最后发展到完全不亮。

已经请人修过，认为是高压板损坏，更换了某个晶体管后，开机即发热冒烟。

分析与检修：打开机壳，发现显示器是由通用驱动板改装而成的，高压板是一个单独的组件；拔掉接插件将其取下后，测量电源部分供电均正常，将显示器连机，可见屏幕有隐约显示，证明其他电路没有问题，于是放心解决高压板故障。

直观检查高压板的末级输出电路，一个晶体管已经烧焦，必是过电流所致。

为便于分析，绘出其高压电路如图5 所示。

图5 例10 液晶显示器高压电路原理图由图5 可见，这是一个Royer 电路，主控芯片是BIT3102，这种电路在很多高压板上都有应用。

在检测过程中发现在PCB 铜箔面L1 的两个焊点竟用铜线短接，取下短接线后，L1 一个引脚就脱离了焊盘，可见这个引脚已经严重烧蚀，系虚焊打火所致。

测量其阻值，表针不动，用刮刀将引脚清除干净后测阻值恢复正常。

将L1 焊好，更换损坏的Q1、Q2 后，通电试机，屏幕点亮，显示正常，手摸Q1、Q2 温升正常，至此故障彻底排除。

提个醒：在很多电路中，电感的作用都容易被忽略，一些维修经验也证明很多电感都可以用导线直接短接。

本例中的第一个维修人员恰恰是因为盲目凭借经验，不对电路进行分析，才导致维修失败的。

Royer 结构高压逆变电路供电电感是不允许短路的，该电路中，L1 的作用有两点：（1）抑制Q3 开关电流突变，减小开关损耗；（2）避免对振荡电路工作的影响。

[例11] 一台液晶显示器，开机屏暗分析与检修：根据维修经验，怀疑高压电路有故障，首先用“替换法”更换灯管，把高压板上的灯管接口从高压板上拆出，换上新灯管开机，毫无反应，说明故障不是灯管引起。

接着检查驱动板和高压板的连线，看高压板是否有正常的供电、高压启动信号和亮度控制信号。
