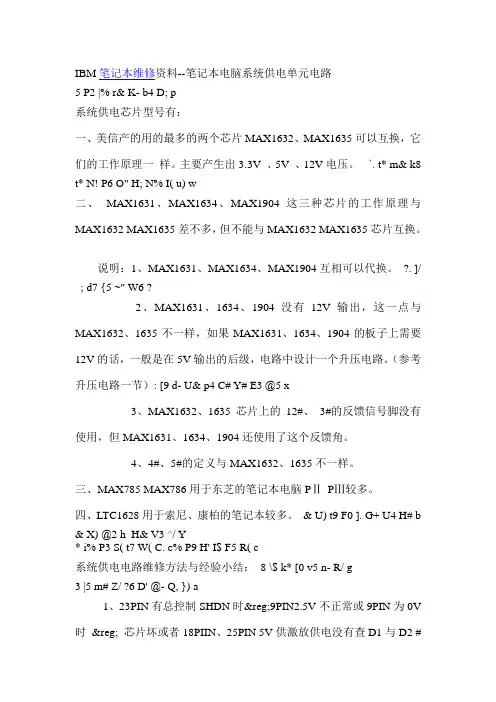

IBM笔记本维修资料--笔记本电脑系统供电单元电路5 P2 |% r& K- b4 D; p系统供电芯片型号有:一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换,它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
`. t* m& k8 t* N! P6 O" H; N% I( u) w二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多,但不能与MAX1632 MAX1635芯片互换。
说明:1、MAX1631、MAX1634、MAX1904互相可以代换。
?. ]/ _; d7 {5 ~" W6 ?2、MAX1631、1634、1904没有12V输出,这一点与MAX1632、1635不一样,如果MAX1631、1634、1904的板子上需要12V的话,一般是在5V输出的后级,电路中设计一个升压电路。
(参考升压电路一节): [9 d- U& p4 C# Y# E3 @5 x3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用,但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡPⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
& U) t9 F0 ]. G+ U4 H# b & X) @2 h H& V3 ^/ Y* i% P3 S( t7 W( C. c% P9 H' I$ F5 R( c系统供电电路维修方法与经验小结:8 \$ k* [0 v5 n- R/ g3 |5 m# Z/ ?6 D' @- Q, }) a1、23PIN有总控制SHDN时®9PIN2.5V不正常或9PIN为0V 时® 芯片坏或者18PIIN、25PIN 5V供激放供电没有查D1与D2 #p0 G9 n4 P. L# F6 ?2、7# 28#应有5V高电平控制信号,有时为NQ送来,有时与21#相连,由21#5V电压作为控制信号用,还有的由键盘芯片送来。

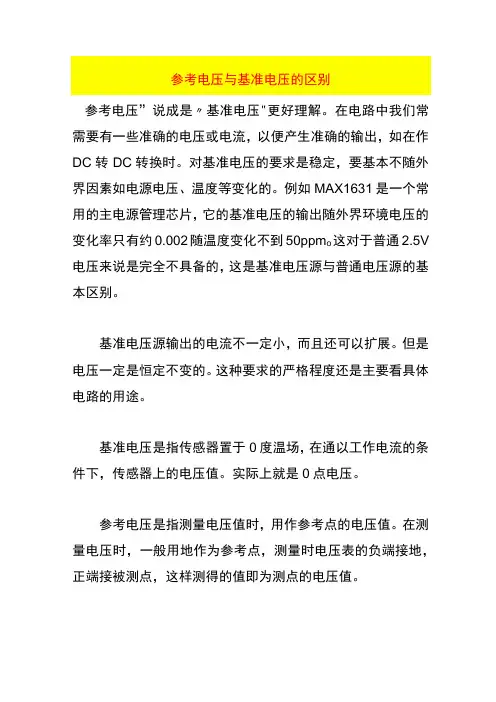

参考电压”说成是〃基准电压"更好理解。
在电路中我们常需要有一些准确的电压或电流,以便产生准确的输出,如在作DC转DC转换时。
对基准电压的要求是稳定,要基本不随外界因素如电源电压、温度等变化的。
例如MAX1631是一个常用的主电源管理芯片,它的基准电压的输出随外界环境电压的变化率只有约0.002随温度变化不到50ppm o这对于普通2.5V 电压来说是完全不具备的,这是基准电压源与普通电压源的基本区别。
基准电压源输出的电流不一定小,而且还可以扩展。
但是电压一定是恒定不变的。
这种要求的严格程度还是主要看具体电路的用途。
基准电压是指传感器置于0度温场,在通以工作电流的条件下,传感器上的电压值。
实际上就是0点电压。
参考电压是指测量电压值时,用作参考点的电压值。
在测量电压时,一般用地作为参考点,测量时电压表的负端接地,正端接被测点,这样测得的值即为测点的电压值。
基准电压是在稳压电路中,作为稳压值的比较基准的电压值。
如在30伏直流稳压电路中,基准电压是5v,那么输出直流电压的六分之一是这基准电压。
如果输出电压低于或高于30v,那它的六分之一会大于5v,电路会输出讯号送到调整环节,使输出电压回到30v o而参考电压是设定的抽象值电压,它与实际值作比较来判断工作状态是否正常。
基准电压和参考电压是没有区别的,这俩一样的,ad转换时的参考电压是内部T行网络的标准电压,参考电压可以认为是你的最高上限电压(不超过电源电压),当信号电压较低时,可以降低参考电压来提高分辨率。
改变参考电压后,同样二进制表示的电压值就会不一样,最大的二进制(全1)表示的就是你的参考电压,在计算实际电压时,就需要将参考电压考虑进去。
参考电压的稳定性对你的系统性能有很大的影响。
基准电压220伏,参考电压是240伏。

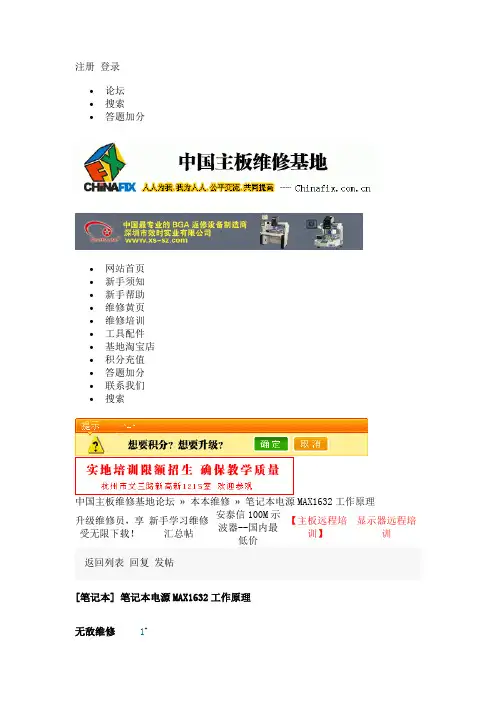

注册登录∙论坛∙搜索∙答题加分∙网站首页∙新手须知∙新手帮助∙维修黄页∙维修培训∙工具配件∙基地淘宝店∙积分充值∙答题加分∙联系我们∙搜索中国主板维修基地论坛» 本本维修» 笔记本电源MAX1632工作原理升级维修员,享受无限下载!新手学习维修汇总帖安泰信100M示波器--国内最低价【主板远程培训】显示器远程培训返回列表回复发帖[笔记本] 笔记本电源MAX1632工作原理无敌维修1#维修新手 UID 21114 经验 14 点 威望 0 点 阅读权限 30 打印字体大小: t T发表于 2007-12-6 01:32 | 只看该作者[笔记本] 笔记本电源MAX1632工作原理笔记本, 电源, 原理MAX1630/1361/1632/1633/1634/1635系列芯片是用来给笔记本,PDA 等移动电子设备提供直流电压的直流电压转换芯片。
该芯片通过外接的MOSFET 工作在开关工作模式,可以选择不同输出电压的启动顺序,并在适当时刻给出电源准备好信号。
芯片的负载电流范围宽,工作效率非常高,大大延长了待机时间,动态性能良好,片内能提供高达1A 的门极驱动电流,能保证片外的N 沟道MOSFET 可靠而迅速的导通。
另外该系列芯片噪声小,最大限度地减小了对电子设备的干扰。
MAX1630系列芯片内部均有两个PWM 稳压器,输出电压的范围是2.5V 到5.5V ,根据工作模式的不同,可以输出3.3V 和5V 的固定电压,或者可调的电压。
其中MAX1630/MAX1632/MAX1633/MAX1635还有一个12V/120mA 的电压输出端(通过内部的一个12V 线性稳压器产生);而MAX1631/MAX1634有次级反馈输入端(SECFB ),通过STEER 引脚来选择那个PWM 调压器(3.3V/5.5V )接收次级反馈信号,通过外部的电阻分压装置可以灵活产生非12V 的电压(所谓次级反馈就是把芯片外围电路里互感线圈或者变压器的次级电压反馈回给芯片)。

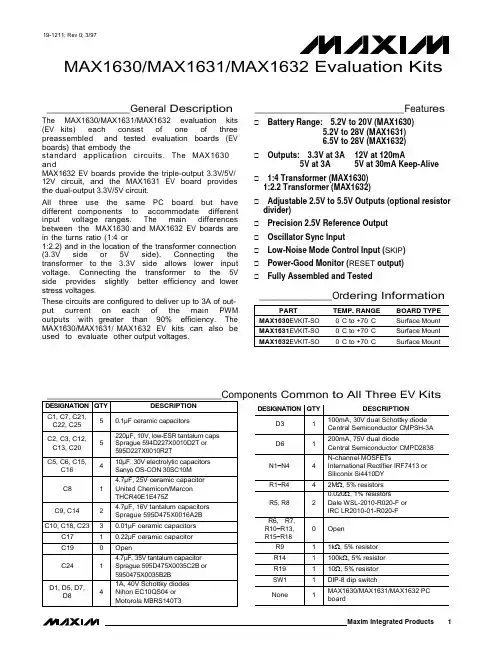

PARTTEMP. RANGE BOARD TYPE MAX1630EVKIT-SO 0°C to +70°C Surface Mount MAX1631EVKIT-SO 0°C to +70°C Surface Mount MAX1632EVKIT-SO0°C to +70°CSurface Mount19-1211; Rev 0; 3/97MAX1630/MAX1631/MAX1632 Evaluation Kits_______________General DescriptionThe MAX1630/MAX1631/MAX1632 evaluation kits (EV kits) each consist of one of three preassembled and tested evaluation boards (EV boards) that embody thestandard application circuits. The MAX1630 andMAX1632 EV boards provide the triple-output 3.3V/5V/ 12V circuit, and the MAX1631 EV board provides the dual-output 3.3V/5V circuit.All three use the same PC board but have different components to accommodate different input voltage ranges. The main differences between the MAX1630 and MAX1632 EV boards are in the turns ratio (1:4 or1:2.2) and in the location of the transformer connection (3.3V side or 5V side). Connecting the transformer to the 3.3V side allows lower input voltage. Connecting the transformer to the 5V side provides slightly better efficiency and lower stress voltages.These circuits are configured to deliver up to 3A of out- put current on each of the main PWM outputs with greater than 90% efficiency. The MAX1630/MAX1631/ MAX1632 EV kits can also be used to evaluate other output voltages.____________________________Featur esBattery Range: 5.2V to 20V (MAX1630)5.2V to 28V (MAX1631)6.5V to 28V (MAX1632) Outputs: 3.3V at 3A 12V at 120mA5V at 3A 5V at 30mA Keep-Alive 1:4 Transformer (MAX1630)1:2.2 Transformer (MAX1632)Adjustable 2.5V to 5.5V Outputs (optional resistor divider) Precision 2.5V Reference Output Oscillator Sync InputLow-Noise Mode Control Input (SKIP ) Power-Good Monitor (RESET output) Fully Assembled and Tested______________Or dering InformationCommon to All Thr ee EV KitsMaxim Integrated Products 1For free samples&the latest literature:,or phone1-800-998-8800DESIGNATION QTY DESCRIPTIONC412.2µF, 25V tantalum capacitor Sprague 595D225X0025B2BC110OpenD211A, 100V, fast-recovery diode Nihon EC11FS1 orMotorola MBRS1100T3D40OpenJU1, JU3–JU6,JU8,JU10,JU1182-pin headers JU51ShuntL2110µH power inductorSumida CDRH125-100 (shielded)or Coiltronics UP2-100 orCoilcraft DO3316P-103T1110µH,1:4transformer Transpower Technologies TTI-5902U11MAX1630 (SSOP-28) Maxim MAX1630CAIDESIGNATION QTY DESCRIPTION C40OpenC1112.2µF, 25V tantalum capacitor Sprague 595D225X0025B2BD411A, 100V, fast-recovery diode Nihon EC11FS1 orMotorola MBRS1100T3L1110µH power inductorSumida CDRH125-100 (shielded)or Coiltronics UP2-100 orCoilcraft DO3316P-103T2110µH,1:2.2transformer Transpower Technologies TTI-5870JU1, JU3–JU6,JU8,JU10,JU1182-pin headers JU51ShuntU11MAX1632 (SSOP-28) Maxim MAX1632CAIMAX1630/MAX1631/MAX1632Evaluation KitsMAX1630EV Kit Additional ComponentsMAX1631EV Kit Additional Components Component SuppliersMAX1632EV KitAdditional Components*Note:Please indicate that you are using theMAX1630/MAX1631/MAX1632 when contacting these componentsuppliers.2MAX1630/MAX1631/MAX1632Evaluation KitsQuick Star t The MAX1630/MAX1631/MAX1632EV kits are fullyassembled and tested. Follow these steps to verify board operation. Do not turn on the power supply until all connections are completed. 1) Connect a bench power supply(50W or better) tothe VIN and GND pads at the edge of the board.2) Connect voltmeters and loads (if any) to the VOUTpads.3) Verify that switch SW1 positions SHDN, ON5, andON3 are on, and that the shunt is across JU5.4) Turn on the power supply and verify that the outputvoltages are 3.3V and5V.Detailed DescriptionOutput Voltage The main output voltages come preset to 3.3V and5V. Install resistors R6/R7and R12/R13 for adjustable mode. Two small PC trace jumpers, JU9 and JU7,shunt FB3 and FB5 to GND on the board. These default jumpers must be cut for adjustable-mode operation. Refer to the MAX1630–MAX1635data sheet for instructions on calculating R6/R7and R12/R13.Donot operate the circuit without a jumper or resistor- divider installed, or output overvoltage will damage the IC.In addition to the standard components, the extra pull- up and pull-down resistors listed below are used to set logic input levels. These resistors can usually be omit- ted in the final design.R6,R7Adjustable-mode resistor-divider (not in- stalled). V OUT =2.5V (1 +R6 / R7).R12,R13Adjustable-mode resistor-divider (not in- stalled). V OUT =2.5V (1 +R12 / R13).R1–R42MΩlogic pull-down resistors. Shorted out or driven by logic.R14100kΩSYNC pull-up resistor (usually short ed out). SYNC to VL.Jumper Selection The three 2-pin headers JU3, JU4, and JU5 select the power-up sequence mode. Table 1 lists the selectable jumper options.The 2-pin header JU6 selects the operating frequency. Table 2 lists the selectable jumper options. The EV kit’s components are selected for 300kHz operation. C omponent values might need to be changed if200kHz operation is selected (refer to the DesignProcedure section in the MAX1630–MAX1635 data sheet). Synchronize the oscillator to an external clock signal by driving the SYNC pad with a pulse train of 5V amplitude in the 240kHz to 350kHz frequency range.Table1.Jumper JU3,JU4,JU5FunctionsAdditional Jumpers(MAX1631Only) Additional jumpers on the board along with R10 and R11 are for configuring the MAX1631 for an auxiliarysecondary output. R10and R11 set the secondaryfeedback voltage (refer to the MAX1630–MAX1635data sheet). Table 3 lists the MAX1631 jumper settings.3MAX1630/MAX1631/MAX1632Evaluation Kits 3D6CMPD2838 R L N1C210.1μFR1910ΩC244.7μF35V2225V+217T1/L1R16C10.1μFBST327DH3D7R6OPENC20220μF10V220μF10VVIN3D1R15N226LX324DL3FB3R7 OPEN 87651Figure1.MAX1630/MAX1631/MAX1632EV Kit Schematic 4MAX1630/MAX1631/MAX1632Evaluation KitsC230.01μFJU11C220.1μFJU10C1510μF30VC250.1μFC161030V12OUTC7 0.1μF R18VDDN3T2/L2D471031C112.2μF4.716VRAW+15VJU1VDDR17D5N4R80.020Ω 25V R10R11OPEN OPEN1215JU36JU4JU5VLC14VL4.7μF16V+2.5VR145MAX1630/MAX1631/MAX1632 Evaluation KitsFigure 2. MAX1630/MAX1631/MAX1632 EV Kit ComponentPlacement Guide —Component Side Figure 3. MAX1630/MAX1631/MAX1632 EV Kit Component Placement Guide —Solder SideFigure 4. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Component Side6MAX1630/MAX1631/MAX1632 Evaluation KitsFigure 5. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Internal GND Plane Figure 6. MAX1630/MAX1631/MAX1632 EV Kit PC Board Layout —Internal Voltage PlaneFigure 7. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Solder Side7MAX1630/MAX1631/MAX1632Evaluation KitsNOTESMaxim cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a Maxim product. No circu it patent licenses areimplied. Maxim reserves the right to change the circuitry and specifications without notice at any time.8Maxim Integrated Products,120San Gabriel Drive,Sunnyvale,CA94086(408)737-7600©1997Maxim Integrated Products Printed USA is a registered trademark of Maxim Integrated Products.。
线性稳压块:2951、LP2951、m5236、29500 W- X) H4 j G开机芯片:东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U% L# M1 z7 j) xI/O芯片:PC97338、PC87391、PC87392、pc87393、SMSC系列:FDC7N869、FDC37N958、LPC47N227、LPC47N267% b$ q' g6 F0 m7 i: O9 Y0 M% Y- `2 S系统供电芯片(3.3V和5V电源芯片):MAX1632、MAX1631、MAX1904、MAX1634、MAX785、MAX786、SB3052、SC1402、LTC1628。
7 w" _0 A5 d3 L8 j6 B9 W: a, KCPU供电芯片:MAX1711、MAX1714、MAX1717、MAX1718、MAX18972 _1 {! Y! l+ u- w) b8 e) i/ q. j供电芯片搭配使用:ADP3203/ADP3415、ADP3410/ADP3421、ADP3410/ADP34229 w: P* v% \# C/ D充电芯片:MAX1645、MAX745、MAX1772、MAX1773、ADP3806、TC490/591、MB3887、MB3878、MAX1908 ,LT1505G% A2 H$ H% Q$ l& q) aCPU温度控制芯片:MAX1617、MAX1020A、AD1030A、CM8500 MAX1989" o- c: U C: c: H$ \8 C显卡品牌:A TI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001A0 J. k( `3 o- p; P0 }6 S搭配使用网卡芯片:RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM4409 U! \ j& ?4 l+ O4 v网卡隔离:LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-119 0 m1 L) |5 J+ ~3 S( n6 @; f: e声卡芯片:ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942) {. M) d% [# B8 y3 D. c. V) \. oPC卡芯片:R5C551、R5C552、R5C476、R54472& i5 }0 C) a' R3 e6 b/ H, vPC卡供电芯片:TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564A% [1 w" [. c- ^- M% kCOM口芯片:MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583/ c' k( X2 r" ?. J键盘芯片:H8C/2471、H8/3434、H8/3431、PC87570、PC87591% x7 I, d1 S5 J" O* P键盘芯片:具有开机功能:H8/3434、H8/3437、H8/2147、H8/2149、H8/2161、H8/2168、PC87570、PC87591、H8S/XXX M38857、M38867、M38869; V+ m, V0 L4 g& e5 i( M笔记本IO芯片大全PC87591S(VPCQ01)/PC 87591L(VPC01)/PC 97317IBW/PC 87393 VGJ 2 @) T8 E- g$ w1 K4 n( D- U. K+ K( O+ v3 y. }- H笔记本IO芯片大全TB 62501F/TB62506F/TB6808F/KB910QF/KB910QB4/KB910LQF/KB910LQFA1$ y0 ^: i5 d* U: l5 w7 @; r2 L( l' C0 p# D* s" c, i2 A笔记本IO芯片大全KB3910QB0/KB910SFC1/KB3910SF/PC87591E-VLB/IT8510E/PS51306 G1 H* V2 F# h* U" y' {& v- V% o+ w' j笔记本IO芯片大全PC87591E (-VPCI01),(VPCQ01)/PC 97551-VPC/PC 87570-ICC/VPC5 c E1 n$ {; ?) r' ~7 Y( ?) d E) Z: [4 u) i- A: M( T笔记本IO芯片大全PC87391VGJ/TB6807F/W83L950D/LPC47N249-AQQ/PCI4510/PC8394T8 a# O# H+ @% J4 z' T. R, k, M" O+ N- b O' Y1 V笔记本IO芯片大全PC87392/PC87541L/PC87541V/LPC47N253-AQQ/PC87591E-VLB& A' o7 Q2 b& h& z6 k8 d9 ~2 _( v1 S$ J笔记本IO芯片大全LPC47N250-SD/LPC47N252-SG/LPC47N254-AQQ8 B5 D2 I$ k0 ~" X$ }2 F2 e D0 m很辛苦才记录下来的,我想IBM资料在这个站里应该大多数都有啊,我传也没什么用,想了半天还是想给大家传一个图,T40的图,这个图在我最初学习的时候帮了大忙了,希望也能给大家帮上忙,希望版主在看到我这份诚心上能让我通过啊!!兄弟先谢谢了转载请注明出自中国主板维修基地/,本贴地址:/thread-195179-1-1.html。

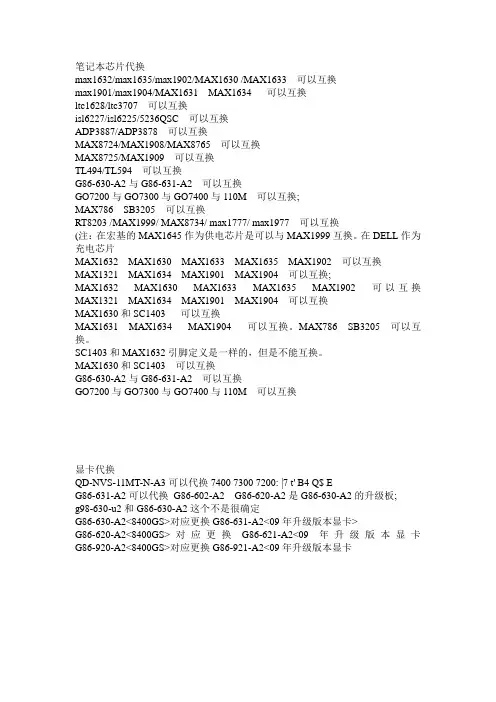

笔记本芯片代换max1632/max1635/max1902/MAX1630 /MAX1633 可以互换max1901/max1904/MAX1631 MAX1634 可以互换ltc1628/ltc3707 可以互换isl6227/isl6225/5236QSC 可以互换ADP3887/ADP3878 可以互换MAX8724/MAX1908/MAX8765 可以互换MAX8725/MAX1909 可以互换TL494/TL594 可以互换G86-630-A2与G86-631-A2 可以互换GO7200与GO7300与GO7400与110M 可以互换;MAX786 SB3205 可以互换RT8203 /MAX1999/ MAX8734/ max1777/ max1977 可以互换(注:在宏基的MAX1645作为供电芯片是可以与MAX1999互换。
在DELL作为充电芯片MAX1632 MAX1630 MAX1633 MAX1635 MAX1902 可以互换MAX1321 MAX1634 MAX1901 MAX1904 可以互换;MAX1632 MAX1630 MAX1633 MAX1635 MAX1902 可以互换MAX1321 MAX1634 MAX1901 MAX1904 可以互换MAX1630和SC1403 可以互换MAX1631 MAX1634 MAX1904 可以互换。
MAX786 SB3205 可以互换。
SC1403和MAX1632引脚定义是一样的,但是不能互换。
MAX1630和SC1403 可以互换G86-630-A2与G86-631-A2 可以互换GO7200与GO7300与GO7400与110M 可以互换显卡代换QD-NVS-11MT-N-A3可以代换7400 7300 7200: |7 t' B4 Q$ EG86-631-A2可以代换G86-602-A2 G86-620-A2是G86-630-A2的升级板;g98-630-u2和G86-630-A2这个不是很确定G86-630-A2<8400GS>对应更换G86-631-A2<09年升级版本显卡>G86-620-A2<8400GS>对应更换G86-621-A2<09年升级版本显卡G86-920-A2<8400GS>对应更换G86-921-A2<09年升级版本显卡。

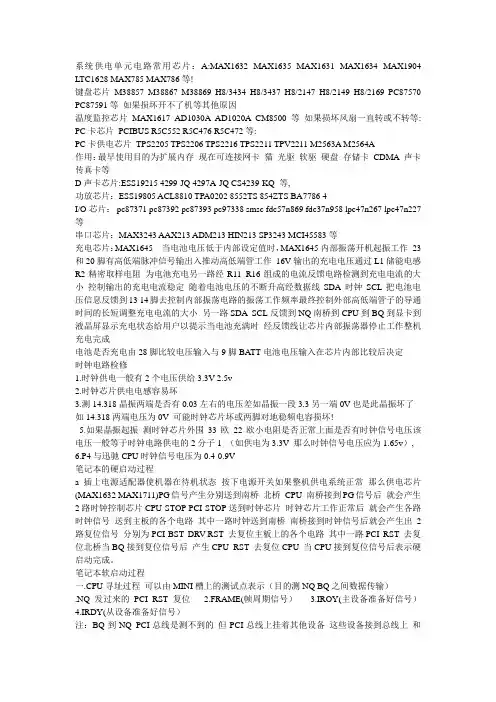

系统供电单元电路常用芯片:A:MAX1632 MAX1635 MAX1631 MAX1634 MAX1904 LTC1628 MAX785 MAX786等!键盘芯片M38857 M38867 M38869 H8/3434 H8/3437 H8/2147 H8/2149 H8/2169 PC87570 PC87591等如果损坏开不了机等其他原因温度监控芯片MAX1617 AD1030A AD1020A CM8500等如果损坏风扇一直转或不转等: PC卡芯片PCIBUS R5C552 R5C476 R5C472等:PC卡供电芯片TPS2205 TPS2206 TPS2216 TPS2211 TPV2211 M2563A M2564A作用:最早使用目的为扩展内存现在可连接网卡猫光驱软驱硬盘存储卡CDMA声卡传真卡等D声卡芯片:ESS19215 4299-JQ 4297A-JQ CS4239-KQ 等,功放芯片:ESS19805 ACL8810 TPA0202 8552TS 854ZTS BA7786 4I/O芯片:pc87371 pc87392 pc87393 pc97338 smsc fdc57n869 fdc37n958 lpc47n267 lpc47n227等串口芯片:MAX3243 AAX213 ADM213 HIN213 SP3243 MCI45583等充电芯片:MAX1645 当电池电压低于内部设定值时,MAX1645内部振荡开机起振工作23和20脚有高低端脉冲信号输出入推动高低端管工作16V输出的充电电压通过L1储能电感R2精密取样电阻为电池充电另一路经R11 R16组成的电流反馈电路检测到充电电流的大小控制输出的充电电流稳定随着电池电压的不断升高经数据线SDA时钟SCL把电池电压信息反馈到13 14脚去控制内部振荡电路的振荡工作频率最终控制外部高低端管子的导通时间的长短调整充电电流的大小另一路SDA SCL反馈到NQ南桥到CPU到BQ到显卡到液晶屏显示充电状态给用户以提示当电池充满时经反馈线让芯片内部振荡器停止工作整机充电完成电池是否充电由28脚比较电压输入与9脚BA TT电池电压输入在芯片内部比较后决定时钟电路检修1.时钟供电一般有2个电压供给3.3V2.5v2.时钟芯片供电电感容易坏3.测14.318晶振两端是否有0.03左右的电压差如晶振一段3.3另一端0V也是此晶振坏了如14.318两端电压为0V 可能时钟芯片坏或两脚对地稳频电容损坏!5.如果晶振起振测时钟芯片外围33欧22欧小电阻是否正常上面是否有时钟信号电压该电压一般等于时钟电路供电的2分子1 (如供电为3.3V 那么时钟信号电压应为1.65v),6.P4与迅驰CPU时钟信号电压为0.4-0.9V笔记本的硬启动过程a插上电源适配器使机器在待机状态按下电源开关如果整机供电系统正常那么供电芯片(MAX1632 MAX1711)PG信号产生分别送到南桥北桥CPU 南桥接到PG信号后就会产生2路时钟控制芯片CPU-STOP PCI-STOP送到时钟芯片时钟芯片工作正常后就会产生各路时钟信号送到主板的各个电路其中一路时钟送到南桥南桥接到时钟信号后就会产生出2路复位信号分别为PCI-BST DRV-RST 去复位主板上的各个电路其中一路PCI RST 去复位北桥当BQ接到复位信号后产生CPU RST 去复位CPU 当CPU接到复位信号后表示硬启动完成。

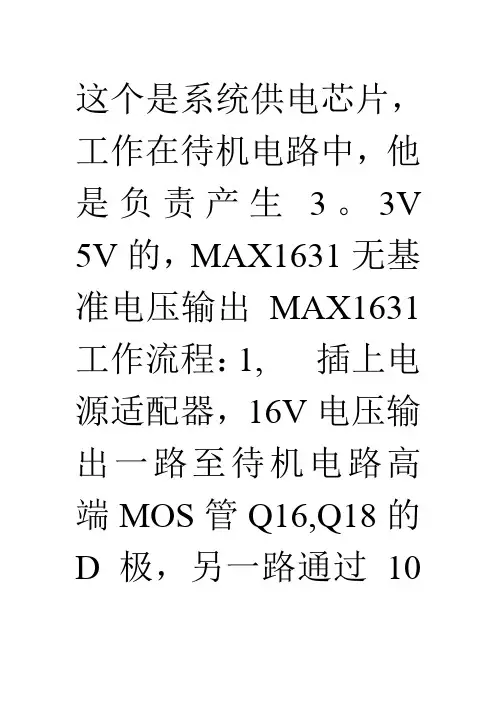

这个是系统供电芯片,工作在待机电路中,他是负责产生3。
3V 5V的,MAX1631无基准电压输出MAX1631工作流程:1, 插上电源适配器,16V电压输出一路至待机电路高端MOS管Q16,Q18的D极,另一路通过10Ω电阻来到MAX1631的22脚,这时芯片不工作.若22脚无16V供电,注意检修10Ω电阻是否开路或阻值变大.当1631的23脚接到为高电平(3.3V-5V)的总开启信号后,芯片开始待机.待机时21脚产生VL电压5V,9脚输出基准电压2.5V若23脚无 3.3V,请检修与该脚相连的元件:如电阻,二极管,控制芯片等VL5V电压分成2路分别给芯片自身及其它芯片作为待机电压一路给 1.8v/1.5v产生电路(MAX1845)作为其待机电压,二路通过D15(复合二极管,表面像是三极管)给了芯片BST端(18,25脚) ,作为内部高低端驱动器的激励供电.当VL < 5v 时,芯片本身有损坏或外围负载有短路.(比如MAX1845芯片坏)当VL > 5V时,芯片本身有损坏或外接电容虚焊或人为弄掉.(IBM R31的通病)当VL = 5V,而9脚< 2.5V时,为芯片损坏,当VL = 5V,待机时9脚= 2.5V,但在按下开关时为0V,说明3M或5M负载有短路.只有VL5V正常后,9脚2.5V才会正常.这时19脚,24脚都有5V直流电压输出(工作时为低端驱动器脉冲方波输出当(7),(28)接收到3.3V或5V高电平(3M_ON,5M_ON开启信号)且保持不变时,芯片开始正常工作,内部的四个驱动器输出方波脉冲去推动外部所接的4个场效应管导通工作,输出3.3V和5V 当(7),(28)无高电平时,请根据线路找到相连的芯片或元件.IBM的开启信号控制芯片是PMH4和TB62501.其他品牌的由IO芯片或H8或M38867系列芯片控制.检修时要先检修该芯片的工作条件(供电,时钟)6, 5M输出电压经变压器L3,和D32升压变为15V(VDD15),输出给光驱,USB的电压调整MOS管的控制极,以及TB62501的25脚.当输出电压或负载电流发生变化,其变化会通过9脚REF2.5V经CSH、CSL、FB引脚反馈给芯片内部,内部自动调整方波幅度及脉宽大小,最终达到3.3V、5V电压的稳压输出.当负载过压或过流时,其反馈会让芯片自动切断输出,最终达到保护负载及电源本身的目的。
For pricing, delivery, and ordering information, please contact /Dallas Direct! at , or visit Maxim’s website at .________________General Description The MAX1630–MAX1635 are buck-topology, step-down,switch-mode, power-supply controllers that generatelogic-supply voltages in battery-powered systems. These high-performance, dual/triple-output devices include on-board power-up sequencing, power-good signaling with delay, digital soft-start, secondary winding control, low-dropout circuitry, internal frequency-compensation net-works, and automatic bootstrapping. Up to 96% efficiency is achieved through synchronous rectification and Maxim’s proprietary Idle Mode™ control scheme. Efficiency is greater than 80% over a 1000:1load-current range, which extends battery life in system-suspend or standby mode. Excellent dynamic response corrects output load transients caused by the latest dynamic-clock CPUs within five 300kHz clock cycles.Strong 1A on-board gate drivers ensure fast external N-channel MOSFET switching. These devices feature a logic-controlled and synchroniz-able, fixed-frequency, pulse-width-modulation (PWM)operating mode. This reduces noise and RF interference in sensitive mobile communications and pen-entry appli-cations. Asserting the SKIP pin enables fixed-frequency mode, for lowest noise under all load conditions. The MAX1630–MAX1635 include two PWM regulators,adjustable from 2.5V to 5.5V with fixed 5.0V and 3.3V modes. All these devices include secondary feedbackregulation, and the MAX1630/MAX1632/MAX1633/MAX1635 each contain 12V/120mA linear regulators. The MAX1631/MAX1634 include a secondary feedback input(SECF B), plus a control pin (STEER) that selects which PWM (3.3V or 5V) receives the secondary feedback sig-nal. SECF B provides a method for adjusting the sec-ondary winding voltage regulation point with an external resistor divider, and is intended to aid in creating auxiliaryvoltages other than fixed 12V.The MAX1630/MAX1631/MAX1632 contain internal out-put overvoltage and undervoltage protection features.________________________Applications Notebook and Subnotebook Computers PDAs and Mobile CommunicatorsDesktop CPU Local DC-DC Converters____________________________Features ♦96% Efficiency♦+4.2V to +30V Input Range♦2.5V to 5.5V Dual Adjustable Outputs ♦Selectable 3.3V and 5V Fixed or Adjustable Outputs (Dual Mode™)♦12V Linear Regulator♦Adjustable Secondary Feedback(MAX1631/MAX1634)♦5V/50mA Linear Regulator Output♦Precision 2.5V Reference Output♦Programmable Power-Up Sequencing♦Power-Good (RESET) Output♦Output Overvoltage Protection(MAX1630/MAX1631/MAX1632)♦Output Undervoltage Shutdown(MAX1630/MAX1631/MAX1632)♦200kHz/300kHz Low-Noise, Fixed-Frequency Operation♦Low-Dropout, 99% Duty-Factor Operation ♦2.5mW Typical Quiescent Power (+12V input, both SMPSs on)♦4μA Typical Shutdown Current♦28-Pin SSOP PackageMAX1630–MAX1635________________________________________________________________ Integrated Products 1________________Functional Diagram _______________Ordering Information Ordering Information continued at end of data sheet.Pin Configurations and Selector Guide appear at end of datasheet.Idle Mode and Dual Mode are trademarks of Integrated Products.+Denotes lead-free package.找MEMORY 、二三极管上美光存储M A X 1630–M A X 1635Multi-Output, Low-Noise Power-Supply Controllers for Notebook Computers 2_______________________________________________________________________________________ABSOLUTE MAXIMUM RATINGS ELECTRICAL CHARACTERISTICS(V+ = 15V, both PWMs on, SYNC = VL, VL load = 0mA, REF load = 0mA, SKIP = 0V, T A = T MIN to T MAX , unless otherwise noted.Typical values are at T A = +25°C.)Stresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated in the operational sections of the specifications is not implied. Exposure to absolute maximum rating conditions for extended periods may affect device reliability.V+ to GND..............................................................-0.3V to +36V PGND to GND.....................................................................±0.3V VL to GND ................................................................-0.3V to +6V BST3, BST5 to GND ...............................................-0.3V to +36V LX3 to BST3..............................................................-6V to +0.3V LX5 to BST5..............................................................-6V to +0.3V REF, SYNC, SEQ, STEER, SKIP , TIME/ON5,SECFB, RESET to GND............................................-0.3V to +6V V DD to GND............................................................-0.3V to +20VRUN/ON3, SHDN to GND.............................-0.3V to (V+ + 0.3V)12OUT to GND...........................................-0.3V to (V DD + 0.3V)DL3, DL5 to PGND........................................-0.3V to (VL + 0.3V)DH3 to LX3...............................................-0.3V to (BST3 + 0.3V)DH5 to LX5...............................................-0.3V to (BST5 + 0.3V)VL, REF Short to GND................................................Momentary 12OUT Short to GND..................................................Continuous REF Current...........................................................+5mA to -1mA VL Current.........................................................................+50mA 12OUT Current ...............................................................+200mA V DD Shunt Current............................................................+15mA Operating Temperature Ranges MAX163_CAI.......................................................0°C to +70°C MAX163_EAI....................................................-40°C to +85°C Storage Temperature Range.............................-65°C to +160°C Continuous Power Dissipation (T A = +70°C)SSOP (derate 9.52mW/°C above +70°C)....................762mW Lead Temperature (soldering, 10s).................................+300°C。
红色:代表我见过的紫色:代表我见过加上去的千兆网卡芯片:88E8001、RTL8101L\笔记本电脑温度传感器芯片:ADM1032、DS1620、LM26、1、LM 75 76 78 79 LM 75负责CPU温度LM 75负责电压CPU风扇转速及主板温度。
2、S:S5597/5595,内速温控功能。
3、WINBOLD 系列:83781B 温度监控芯片83782B 温度监控芯片83783B 温度监控芯片支持6MA33/66芯片笔记本电脑指纹传感器: AES2501A\笔记本电脑液晶显示器高压驱动芯片:BA9741F、BD9766FV、BD9882F、BD9883FV、MAX1522/MAX1523/MAX1524 、OZ960、L1451、TL5001、笔记本电源管理芯片:(可待换)RT9221---SC1164RT9222---SC1165RT9223---SC1153RT9224---HIP6004BRT9224B---CL6911ERT9224C---HIP6004DRT9227A---HIP6016RT9228---HIP6018BRTL9229---HIP6019BRT9230---HIP6020RT9231---HIP6021RT-9231A---HIP6021ART9238---ISL6524RT9239---HIP6021笔记本待机控制芯片:max1631 TB62501 PMH4 H8笔记本电脑开机控制芯片:BD4175KV、BD4176KVT、IPC47N253、PC87551、TB62506、PC8394T(T43)笔记本电脑I/O芯片:FDC37N97、IT8716FCX、IT8705F 、IT8712F 、IT8712G 、IT8702 、W83627HF 、W8671F 、笔记本电脑CPU散热风扇转速控制芯片:G781、笔记本电脑主板时钟芯片:ICS950810、ICS954302、ICS954310、ICS954309、SLG84420、笔记本电脑系统供电控制芯片:LTC1628、LTC3728L 、MAx1632、MAx1901、MAX1977、MAx8734、SC1403、SC1404、SC2450、SI786LG、笔记本电脑内存供电控制芯片:ISL6224 、ISL6225 、ISL6227、ISL6537、G2996、MAx1540、MAxl541、MAx1623、MAX1644、MAx1809、MAx1844、MAX1992/MAX1993、MAX1858、MAX8505、MAX8632、MAx8743、MAx8794、SC470、SC1485、SC1486/SC1486A 、TPS51117、TPS51124、TPS54610、TPS54672、笔记本电脑CPU供电控制芯片:ADP3181 、ADP3203 ADP3205、ADP3421 、APW7057、IPM6220A 、ISL6217、ISL6223、ISL6262、LTC3716、LTC3735、LTC1709 、MAX1830/MAX1831 、MAx1907、MAx1987、MAx8760、MAx8770、SC1474、SC1476、SC451、SC452、CPU供电芯片:ADP3166、ADP3170、ADP3180、ADP3181、ADP3203、ADO3205、ADP3207、ADP3208、ADP3209、ADP3421、AIC1567ISL6215、ISL6217、ISL6218、ISL6219、ISL6223、ISL6227、ISL6260、ISL6262、LTC1436、LTC1736、LTC1709、LTC3716、LTC3735、MAX1532、MAX1533、MAX1710、MAX1711、MAX1712、MAX1714、MAX1717、MAX1718、MAX1830、MAXl831、MAX1897、MAX1907、MAX1987、MAX1988、MAX798、MAX8760、MAX8770、MAX8771、MAX8774、SC451、SC452、SC1474、SC1476、笔记本电脑充电控制芯片:AAT3680 、BQ24700 、BQ24701 、BQ24702/BQ24703 、DS2770 、LT1505、LTC4008 、MAX1645B 、MAX1736 、MAX745、MAX1873 、MAx8724、MAx8725、MAx8765、MB3887、MB39A126PFV、TL594、TPC8109 东芝 120000 0.9 SOP-8笔记本电池电量检测芯片:BQ2040、BQ2060低压差稳压器:AAT3200、AME8824、AMS1505、AP15912、G9338、LPL1084、MAX8863、MIC5205 、SCl565、SC4215、SI9183、100mA低压差稳压器:LP2951、笔记本主板声卡芯片: ALC200 、ALC201A 、ALC262、ALC655(我的废旧主板) 、ALC658、 ALC660、 ALC86l、ALC880、 ALC883、ALC202、AD1986、CS4205、CS20468、CS20549、Esl92l、PT2353、笔记本主板音频功率放大芯片: AN12943、APA2020/TPA0202、G1420、LM4835、LM4838、LM4882、LM4861 、LM4863、LM4880/LM4881 、LM4911 、MAX9710、MAx9750、MAx9751、MAX9755、MAx9789、MAx9790、TPA0142、TPA0142、TPA0312、TPA6017、音频功放芯片:APA2020、TPA0142、TPA0312、TPA6017、TPA0202、LM4835、LM4838、LM4861、LM4863、LM4880、LM4881、LM4882、LM4911、MAX9710、MAX9750、MAX9751、MAX9755、MAX9789、MAX9790、ESS1980S、8552TS、8542TS、TPA0302、AU8810 、BA7786、AN1294、AN12941、AN12942B、AN12943 G1420、主板声卡芯片: ALC655(我的废旧主板)主板网卡芯片:RTL8201CL主板io芯片:Fintek f71872fCMOS 控制芯片:GD75232主板电源管理芯片:SC6243主板内存供电芯片:AP1250、APW7060 、CM8501/CM8501A 、CM8562 、ISL6520 、NCP5201 、RT9202、RT9214、APW7120、RT9203 、RT9173、RT9218、SC2595、SC2614、SC411、SC2616、主板CPU供电控制芯片:ADP3166 、ADP3170 、ADP3180 、ADP3198、AIC1567 、CS5322 、FAN5019、FAN5090、FAN5056 、HIP6004 、HIP6016 、HIP6017 、HIP6018 、HIP6019 、HIP6020 、HIP6021 、HIP6302 、HIP6301、HIP6521 、ISL6312 、ISL6524 、I ISL6556 、SL6559、ISL6561 、ISL6566、L6711、L6917、NCP5314 、TL494/KA7500/MB3759 、L6714 、LM2637/LM2638 、RC5051、RT8802A、RT9237 、RT9238、RT9246A、RT9241 、RT9243 、RT9245 、RT9248 、SC2643(我的废旧主板)、SC1121S SC1155、SC1189 、SC2422、主板时钟芯片:CS950502、CY28405—2/ICS952606、CY28404C、ICS9248?153、ICS954218、ICS9248?151、ICS9248?39、ICS950202、ICS950208BF、ICS950901、ICS950902 、ICS950908 、ICS952018 、ICS952617 、ICS952643 、ICS954127 、双运算放大器:LM13700M、满摆幅输入/输出运算放大器:MAX4490、四电压比较器:LM324、双路可编程电流LJSB开关:MAx1558、主板供电控制芯片:MAx1626、MAxl627、多通道RS-232线性驱动/接收器:MAX3243 3~5V、主板开机芯片:MS-6、笔记本电脑键盘/电源控制芯片:Pc87570、笔记本电脑I/O控制芯片:PC87591、PC97551、高速差分开关芯片: P131500E、MAX4927\双路电压控制开关:SC338、RS-232接口驱动/接收芯片:ST75185、具有串行接口的1A双插槽PC卡电源开关:TPS2206、TPS2211、主板声卡芯片:CMI9738 、VT1611A、VT1612A、AD1885、AD1888、AD1981、端口限流保护芯片:AAT4280、MIC2545、笔记本电脑供电控制芯片:ADP3168、笔记本电脑电池充/放电控制芯片:ADP3806、笔记本电脑电池电量检测芯片:BQ2040、BQ2060、M61040FP、笔记本电脑电源适配器控制芯片:FAN7601、M51995A、NCP1205、NCP1207、88E8001千兆网卡芯片AD1986主板声卡芯片ADM1032笔记本电脑温度传感器芯片ADP3198主板CPU供电控制芯片ADP3205笔记本电脑CPU供电控制芯片ADP3207笔记本电脑CPU供电控制芯片ADP3806笔记本电脑电池充、放电控制芯片(IBM T43)AES2501A笔记本电脑指纹传感器ALC202主板声卡芯片ALC262笔主板声卡芯片ALC658主板声卡芯片ALC660主板声卡芯片ALC86l主板声卡芯片ALC880主板声卡芯片ALC883主板声卡芯片AME8824低压差稳压器AN12943音频功率放大芯片AP1250主板内存供电芯片AP15912大电流低压差稳压器APW7057笔记本电脑芯片组供电控制芯片BA9741F笔记本电脑液晶显示器高压驱动芯片BD4175KV笔记本电脑开机控制芯片BD9766FV笔记本电脑液晶显示器高压驱动芯片BD9882F笔记本电脑液晶显示器高压驱动芯片BD9883FV笔记本电脑液晶显示器高压驱动芯片CS4205笔记本电脑声卡芯片CS20468笔记本电脑声卡芯片CS20549笔记本电脑声卡芯片CY28405—2/ICS952606主板时钟芯片Esl92l笔记本电脑声卡芯片FAN5019主板CPU供电控制芯片FAN5090主板CPU供电控制芯片FDC37N972笔记本电脑I/O芯片G1420笔记本电脑音频功放芯片G2996笔记本电脑内存供电控制芯片G781笔记本电脑CPU散热风扇转速控制芯片G9338低压差线性稳压控制器ICS950810笔记本电脑主板时钟芯片ICS954302笔记本电脑主板时钟芯片ICS954309笔记本电脑主板时钟芯片ICS954310笔记本电脑主板时钟芯片ISL6227笔记本电脑内存供电控制芯片ISL6262笔记本电脑CPU供电控制芯片ISL6559主板CPU供电控制芯片ISL6566主板CPU供电控制芯片IT8716FCX主板I/O芯片LPL1084低压差稳压器L6711主板CPU供电控制芯片L6917主板CPU供电控制芯片LM13700M双运算放大器LM26笔记本电脑温度传感器LM324四电压比较器LM4835/LM4838笔记本电脑音频功放芯片LM4882笔记本电脑音频功放芯片LP2951 100mA低压差稳压器IPC47N253笔记本电脑开机芯片LTC3716笔记本电脑CPU供电控制芯片LTC3735笔记本电脑cPu供电控制电路MAx1540/MAxl541笔记本电脑内存/芯片组供电控制芯片MAx1558双路可编程电流LJSB开关MAx1623笔记本电脑内存供电电路MAx1626/MAxl627主板供电控制芯片MAx1632笔记本电脑系统供电控制芯片MAx1809笔记本电脑内存供电电路MAx1844笔记本电脑芯片组/显卡供电控制芯片MAx1901笔记本电脑系统供电控制芯片MAx1907笔记本电脑cPu供电控制芯片MAx1987笔记本电脑cPu供电控制芯片MAX3243 3~5V多通道RS-232线性驱动/接收器MAX4490满摆幅输入/输出运算放大器MAX8505笔记本电脑芯片组控制芯片MAX8632笔记本电脑内存供电控制芯片MAx8724笔记本电脑充电控制芯片MAx8725笔记本电脑充电控制芯片MAx8734笔记本电脑系统供电控制芯片MAx8743笔记本电脑显卡/芯片组供电控制芯片MAx8760笔记本电脑cPu供电控制芯片MAx8765笔记本电脑电池充电控制芯片MAx8770笔记本电脑CPU供电控制芯片MAx8794笔记本电脑DDR内存供电控制芯片MAX8863低压差稳压芯片MAX9710笔记本电脑音频功放芯片MAx9750/MAx9751/MAX9755笔记本电脑音频功放芯片MAx9789/MAx9790笔记本电脑音频功放芯片MB3887笔记本电脑充电控制电路MlB39A126PFV笔记本电脑充电控制芯片MS-6主板开机芯片PC87551笔记本电脑控制芯片Pc87570笔记本电脑键盘/电源控制芯片PC87591笔记本电脑I/O控制芯片PC97551笔记本电脑I/O控制芯片P131500E/MAX4927高速差分开关芯片PT2353笔记本电脑音效处理芯片RT8802A主板CPu供电控制芯片RT9202主板DDR内存供电控制芯片RT9214/APW7120芯片组/内存供电控制芯片RT9218芯片组/内存供电控制芯片RT9238主板CPU供电控制芯片RT9246A主板CPU供电控制芯片RTL8101L主板网卡芯片RTL8201CL 主板网卡芯片SC1403笔记本电脑主电源控制芯片SC1404笔记本电脑主电源控制芯片SC1474笔记本电脑芯片组供电控制芯片SC1476笔记本电脑芯片组供电控制芯片SC1485笔记本电脑芯片组供电控制芯片SCl565低压差稳压器SC2450笔记本电脑主电源控制芯片SC2595主板DDR内存供电控制芯片SC2614主板DDR内存供电控制芯片SC2643主板CPU供电控制芯片SC338双路电压控制开关SC411主板芯片组供电控制芯片SC4215具有使能功能的低压差稳压器SC451笔记本电脑CPU供电控制芯片SC452笔记本电脑CPU供电控制芯片SC470笔记本电脑显卡供电控制芯片SI786LG笔记本电脑供电控制芯片SI9183低压差稳压器SLG84420笔记本电脑主板时钟芯片ST75185 RS-232接口驱动/接收芯片TB62506笔记本电脑开机控制芯片TL1451笔记本电脑液晶屏高压驱动控制芯片TL5001笔记本电脑液晶屏高压驱动控制芯片TL594-笔记本电脑充电控制芯片TPA0142笔记本电脑音频功放芯片TPA0312笔记本电脑音频功放芯片TPA6017笔记本电脑音频功放芯片TPC8010(T43)TPS2206具有串行接口的1A双插槽PC卡电源开关TPS2211具有并行接口的1A单槽位PC卡电源开关TPS51117笔记本电脑供电控制芯片TPS51124笔记本电脑芯片组供电控制芯片TPS51120笔记本电源管理芯片TPS54610笔记本电脑内存供电控制芯片VT1611A主板声卡芯片VT1612A主板声卡芯片AAT3200 低压差稳压器AAT3680 笔记本电脑充电控制芯片AAT4280 端口限流保护芯片AD1885 主板声卡芯片AD1888 主板声卡芯片AD1981 主板声卡芯片ADP3160/ADP3167 笔记本电脑供电控制芯片ADP3166 主板CPU供电控制芯片ADP3168 笔记本电脑供电控制芯片ADP3170 主板CPU供电控制芯片ADP3180 主板CPU供电控制芯片ADP3181 笔记本电脑CPU供电芯片ADP3203 笔记本电脑CPU供电芯片ADP3421 笔记本电脑CPU供电芯片ADP3806 笔记本电脑电池充/放电控制芯片AIC1567 主板CPU供电控制芯片ALC200 主板声卡芯片ALC201A 主板声卡芯片ALC655 主板声卡芯片AMS1505 低压差稳压器APA2020/TPA0202 小功率音频功率放大芯片APW7060 主板供电控制芯片BQ2040 笔记本电脑电池电量检测芯片BQ2060 笔记本电脑电池电量检测芯片BQ24700 笔记本电脑充电控制芯片BQ24701 笔记本电脑充电控制芯片BQ24702/BQ24703 笔记本电脑充电控制芯片CM8501/CM8501A 主板内存供电控制芯片CM8562 主板内存供电控制芯片CMI9738 主板声卡芯片CS5322 主板CPU供电控制芯片CS950502 主板时钟芯片CY28404C 主板时钟芯片DS1620 笔记本电脑数字温度控制芯片DS2770 笔记本电脑充电控制芯片FAN5056 主板CPU供电控制芯片FAN7601 笔记本电脑电源适配器控制芯片HIP6004 主板CPU供电控制芯片HIP6016 主板CPU供电控制芯片HIP6017 主板CPU供电控制芯片HIP6018 主板CPU供电控制芯片HIP6019 主板CPU供电控制芯片HIP6020 主板CPU供电控制芯片HIP6021 主板CPU供电控制芯片HIP6301 主板CPU供电控制芯片HIP6302 主板CPU供电控制芯片HIP6303 主板CPU供电控制芯片HIP6521 主板供电控制芯片ICS9248?153 主板时钟芯片ICS954218 主板时钟芯片ICS9248?151 主板时钟芯片ICS9248?39 主板时钟芯片ICS950202 主板时钟芯片ICS950208BF 主板时钟芯片ICS950901 主板时钟芯片ICS950902 主板时钟芯片ICS950908 主板时钟芯片ICS952018 主板时钟芯片ICS952617 主板时钟芯片ICS952643 主板时钟芯片ICS954127 主板时钟芯片IPM6220A 笔记本电脑电源管理芯片ISL6223 笔记本电脑CPU供电控制芯片ISL6224 笔记本电脑内存供电控制芯片ISL6225 笔记本电脑内存供电控制芯片ISL6312 主板CPU供电控制芯片ISL6520 主板DDR内存供电控制芯片ISL6524 主板CPU供电控制芯片ISL6537 主板DDR内存供电控制芯片ISL6556 主板CPU供电控制芯片ISL6561 主板CPU供电控制芯片IT8705F 主板I/O芯片IT8712F 主板I/O芯片IT8712G 主板I/O芯片IT8702 主板I/O芯片TL494/KA7500/MB3759 主板CPU供电控制芯片L6714 主板CPU供电控制芯片LM2637/LM2638 主板CPU供电控制芯片LM4861 小功率音频功率放大芯片LM4863 小功率音频功率放大芯片LM4880/LM4881 小功率音频功率放大芯片LM4911 小功率音频功率放大芯片LT1505 笔记本电脑充电控制芯片LTC1628 笔记本电脑系统供电电路LTC1709 笔记本电脑CPU供电控制芯片LTC3728L 笔记本电脑系统供电控制芯片LTC4008 笔记本电脑充电控制芯片M51995A 笔记本电脑电源适配器控制芯片M61040FP 笔记本电脑电池管理控制芯片MAX1522/MAX1523/MAX1524 笔记本电脑LCD背光电源控制芯片MAX1540/ MAX1541 笔记本电脑供电控制芯片MAX1631 笔记本电脑主电源控制芯片MAX1644 笔记本电脑供电控制芯片MAX1645B 笔记本电脑电池充电管理芯片MAX1710/MAX1711/MAX1712 笔记本电脑CPU内核供电芯片MAX1714 笔记本电脑CPU外核供电控制芯片MAX1715 笔记本电脑CPU供电芯片MAX1717 笔记本电脑CPU供电控制芯片MAX1718 笔记本电脑CPU供电控制芯片MAX1736 笔记本电脑充电控制芯片MAX1772 笔记本电脑充电控制芯片MAX1773 笔记本电脑充电控制芯片MAX1830/MAX1831 笔记本电脑CPU供电控制芯片MAX1845 笔记本电脑CPU内核供电控制芯片MAX1873 笔记本电脑充电控制芯片MAX1902 笔记本电脑系统供电控制芯片MAX1908 笔记本电脑充电控制芯片MAX1909 笔记本电脑充电控制芯片MAX1992/MAX1993 笔记本电脑供电控制芯片MAX1999 笔记本电脑系统供电控制芯片MAX745 笔记本电脑充电控制器MAX785/MAX786 笔记本电脑系统供电控制芯片MAX8794 笔记本电脑DDR内存供电控制芯片MB3878 笔记本电脑充电控制芯片MIC2545 端口限流保护芯片MIC5205 低压差稳压器NCP1205 笔记本电脑电源适配器控制芯片NCP1207 笔记本电脑电源适配器控制芯片NCP5201 主板DDR2内存供电控制芯片NCP5314 主板CPU供电控制芯片OZ960 笔记本电脑液晶屏高压驱动控制芯片RC5051 主板CPU供电控制芯片RT9173 主板供电控制芯片RT9203 主板DDR内存供电控制芯片RT9237 主板CPU供电控制芯片RT9241 主板CPU供电控制芯片RT9243 主板CPU供电控制芯片RT9245 主板CPU供电控制芯片RT9248 主板CPU供电控制芯片SC1155 主板CPU供电控制芯片SC1189 主板CPU供电控制芯片SC1470 笔记本电脑供电控制芯片SC1486/SC1486A 笔记本电脑内存供电芯片SC2422 主板CPU供电控制芯片SC2616 主板DDR2内存供电控制芯片TPS51020 笔记本电脑DDR内存供电控制芯片TPS54672 笔记本电脑内存供电控制芯片W83627HF 主板I/O芯片W8671F 主板I/O芯片。
电源IC:①主电源IC:MAX1631、MAX1632、MAX1999、MAX8734、LTC3728②分组供电源IC:MAX1845、MAX1715、SC1486、SC1485③CPU核心供电电源IC:MAX1718、MAX1987MAX8770、MAX8771、ADP3205+3415④电池充电电源IC:ADP3806、MAX1645、MAX8724、MAX16472、电源管理IC:PMH4H83、网卡芯片:intel、RTL、BROADCOM、3com、LSI网络变压器:MIDCOM7219-35IP地址默认器:93C464、PC卡芯片:PCIBUS、MICRO、RICOH、ene、SN、TOSHIAB(只在东芝板上才有)PC卡槽电源控制IC(PC卡供电芯片):TPS2206、TPS2216、TPS2214、MIC2562、MIC2563、PU22115、声卡:AD、ALC、AC97、ESS功放:BA、AN、APA、TPA、MAX6、Super I/O(超级I/O):PC87392、PC97338、PC87394、LPC47N227串口芯片:MAX3243、MA32437、触摸板信号接收IC:P15C、3257Q8、缓冲芯片:P15C、16862CB9、VGA行场转换IC10、时钟IC:ICS、CY、IMI11、BIOS:SST、MX、Intel、AMD、ATM、Winbond12、系统管理总线开关IC:LC25313、密码芯片(码片):24RF08、24C××、93C××14、安全芯片:ATMEL、AT97SC320115、温控IC:MAX198916、视屏解码芯片:CH7011、SIS302LV、Intel82807(集显才有)(出现视屏解码芯片,对应的是14.318MHZ晶振)17、VGA接口芯片:CMD18、IDE转换I C:88SA8040(和网卡芯片相似,注意区分)19、USB接口芯片:NEC、D7201020、USB口电源控制IC(USB供电):MAX890、MAX893、MAX8220、MAX201521、1394接口芯片:TSB41、TSB43、VT6306、VT6307(可能集成在PC芯片里,PC卡本身不需晶振,如PC旁有晶振,则晶振是为内部集成的1394工作)电源IC:MAX1631、MAX1632、MAX1634、MAX1901、MAX1902、MAX1904、MAX1999、MAX8734、SC1403、SC1404、SB3052、SB3053、ISL6235、LTC1628、LTC3728、PS51020、PS5120、PS51120(MAX782、785、786在P2里)CPU核心供电电路:1、电源IC:MAX1711、MAX1712、MAX1717、MAX1718、MAX1907、MAX1987、MAX8770、MAX8771、ISL6223、ISL6262、ISL6220、SC1474、SC1476、SC451、ADP3410、ADP3203、ADP3205+3415、ADP3207I/O(EC)芯片:管理触发和内置键盘、鼠标PC97551、PC87570、PC87541、PC87551、PC87591、M38857、M38867、H8/XXX(X表示数字)、SMSC、KBC1122、KBC1070、KB9251926、KB3910、KB3920、LPC47N250、LPC47N350、Winbond、W83L950D、ITE 8510、8512(内置USB,接蓝牙) I/O和Super I/O集成:LPC47N254、LPC47N354、FDC37N972、LPC47N252Super I/O:LPC47N217、LPC47N227、LPC47N207、W83L517DW83L518D、PC87391、PC87392、PC97338、PC87393、PC87394(南桥是Ali1535+,则Super I/O集成在南桥里)、充电电源IC:ADP3806、MAX1772、MAX8724、MAX8725、MA745、MAX1647、MAX1648、TL594、bq24721、Bq24103、MAX1908常用温控IC:LM75、MAX1617、MAX1609、MAX1989、MAX1618、MAX6657、MAX6659驱动板的了解1、品牌:乐华、鼎科、凯旋2、型号:板型号/主芯片型号乐华:2025、2023、2013(主芯片型号)鼎科:2621(万能驱动板,可点60%)3、品牌机:①电源板高压板做在一起,通过几根线与驱动板相连②高压板和驱动板独立,外加适配器 4、驱动板的结构:1、跳线①2、按键板接口3、跳线②4、屏线接口5、主芯片6、VGA 线接口7、高压板线接口8、升级头接口9、DC 头接口1、跳线①:屏供电跳线,3.3V 或5V 切换,17寸以上,跳为5V ,17寸以下,跳为3.3V2驱动板:改按键板:根据外壳上的定义将按键板上的按键对应连接到驱动板上3、跳线②,点屏方案: 1-2 3-4 5-6 7-8 800×600 1LVDS 6bit × √ √ × 1024×768 1LVDS 6bit × × √ × 1024×768 1LVDS 8bit × √ × × 1024×768 2LVDS 6bit √ √ √ ×4、屏线接口:LVDS ,30脚(注意插线要插对,板上第1脚会有△标识)屏线:①LVDS :a.14脚b.20脚 20脚:a.针插→DF14、DF19c.30脚(多) b.刀插→F1X②TTL (41pin ) 改屏线:①找出屏上的供电②找出地线③连接色差信号线、时钟线5、主芯片6、VGA 线接口7、高压板线接口(改高压板,将供电和地线连好后,试出控制线,亮度线不接。
笔记本维修思路一、不开机,不加电、灯不亮、1、无3V5V:后级 MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7:3V5V管坏3、南桥4、能待机:刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V:把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机:电源适配器插入口脱焊10、sonynotbook 公共点电容短路。
11、bios空焊引起不触发。
11、电源、电源接口、保险、短路、断路、电容、场管、电阻、 BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短。
二、能开机,灯亮不显示1、外接有显示:屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏。
c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A:1.8V/2.5V电压的供电芯片虚焊。
F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A:南桥短路、电源管理IC、H、诊断卡跑4A:显卡空焊,重作显卡后OKF、跑2E内存:Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警:内存及槽、显卡三、白屏、花屏:屏线接口、屏线、屏、显卡四、串口不能用:串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机。
1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电:系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电:拖内存槽的锡后,故障排除8、开机后不规则死机:更换南桥后OK9、联想E200l开机,出现图标后死机。
max16141工作原理摘要:1.导语:介绍MAX16141背景和应用领域2.MAX16141的基本工作原理a.电源管理模块b.充电控制模块c.保护功能3.性能优势a.高效能效b.稳定输出c.宽工作电压范围4.应用场景和建议a.电池充电器设计b.便携式设备电源管理c.工业自动化领域5.结论:MAX16141在电源管理方面的优势和应用价值正文:随着科技的飞速发展,各类电子设备对电源管理的要求越来越高。
MAX16141作为一种高性能的电源管理芯片,广泛应用于各种电子设备的电源设计和电池充电领域。
本文将详细介绍MAX16141的工作原理、性能优势以及应用场景,以帮助读者更好地理解和利用这款优秀的电源管理芯片。
MAX16141具有以下几个主要模块:1.电源管理模块:该模块负责对输入电源进行高效转换,提供稳定的电压输出。
MAX16141采用了独特的控制算法,实现了高精度的电压控制,保证了输出电压的稳定。
2.充电控制模块:MAX16141内置了充电控制功能,可以实现多种充电模式,如恒流-恒压充电。
通过监测电池电压和电流,充电控制模块可以确保电池在安全、高效的充电环境下工作。
3.保护功能:为确保设备的安全运行,MAX16141具备多重保护功能,包括过压保护、过温保护、短路保护等。
在发生异常情况时,MAX16141可以立即切断电源,防止设备受到损坏。
MAX16141在性能方面具有以下优势:1.高效能效:MAX16141采用了先进的转换技术,大大提高了电源转换效率,降低了能耗。
2.稳定输出:MAX16141具有良好的输出电压纹波和噪声性能,保证了设备在复杂电磁环境下仍能稳定运行。
3.宽工作电压范围:MAX16141可以适应广泛的工作电压范围,适用于各种不同类型的电源系统。
在实际应用中,MAX16141可以应用于电池充电器设计、便携式设备电源管理以及工业自动化领域等。
针对这些应用场景,设计人员可以根据MAX16141的性能特点和引脚配置,灵活调整电路参数,实现高效、稳定的电源管理。
MAX1631工作流程
MAX1631工作流程:
1, 插上电源适配器,16V电压输出一路至待机电路高端MOS管Q16,Q18的D 极,另一路通过10Ω电阻来到MAX1631的22脚,这时芯片不工作.
若22脚无16V供电,注意检修10Ω电阻是否开路或阻值变大.
当1631的23脚接到为高电平(3.3V-5V)的总开启信号后,芯片开始待机.待机时21脚产生VL电压5V,9脚输出基准电压2.5V
若23脚无3.3V,请检修与该脚相连的元件:如电阻,二极管,控制芯片等
VL5V电压分成2路分别给芯片自身及其它芯片作为待机电压
一路给1.8v/1.5v产生电路(MAX1845)作为其待机电压,
二路通过D15(复合二极管,表面像是三极管)给了芯片BST端(18,25脚) ,作为内部高低端驱动器的激励供电.
当VL < 5v时,芯片本身有损坏或外围负载有短路.(比如MAX1845芯片坏)
当VL > 5V时,芯片本身有损坏或外接电容虚焊或人为弄掉.(IBM R31的通病) 当VL = 5V,而9脚 < 2.5V时,为芯片损坏,
当VL = 5V,待机时9脚 = 2.5V,但在按下开关时为0V,说明3M或5M负载有短路. 只有VL5V正常后,9脚2.5V才会正常.
这时19脚,24脚都有5V直流电压输出(工作时为低端驱动器脉冲方波输出
当(7),(28)接收到3.3V或5V高电平(3M_ON,5M_ON开启信号)且保持不变时,芯片开始正常工作,内部的四个驱动器输出方波脉冲去推动外部所接的4个场效应管导通工作,输出3.3V和5V
当(7),(28)无高电平时,请根据线路找到相连的芯片或元件.IBM的开启信号控制芯片是PMH4和TB62501.其他品牌的由IO芯片或H8或M38867系列芯片控制.检修时要先检修该芯片的工作条件(供电,时钟)
6, 5M输出电压经变压器L3,和D32升压变为15V(VDD15),输出给光驱,USB的电压调整MOS管的控制极,以及TB62501的25脚.
当输出电压或负载电流发生变化,其变化会通过9脚REF2.5V经CSH、CSL、FB 引脚反馈给芯片内部,内部自动调整方波幅度及脉宽大小,最终达到3.3V、5V 电压的稳压输出.当负载过压或过流时,其反馈会让芯片自动切断输出,最终达到保护负载及电源本身的目的。
.
注: MAX1631与1632除第4,5脚定义不同外,其他定义顺序完全相同.
jMAX1631的4,5脚为内部电压检测电路.
MAX1632的4,5脚为线性稳压电路,5脚输入19V,4脚输出12V给PCMCIA芯片供电,相当于在芯片内部集成了一个三端稳压器. 在检修MAX1632电路时要测这两个测试点.
1631故障分析:
故障分析:
V+ 22脚电压不正常: 量该脚的对地阻值,正常应为500左右,
偏小为芯片损坏或滤波电容不良,可用排除法一个个拆下来测
偏大为线路开路或保险电阻变值或开路.
二, 3.3V,5V短路:
1, 滤波电容4
2, 稳压二极管
3, 低端MOS管
4, 负载芯片短路.
因3M在待机时有供给多个芯片,故这类故障范围很广.只能用排除法逐个拆下芯片再测试.(通常南桥短路的多)
5V短路可以外加一个5V电压(可以再高一点)到故障点上,再用手触摸各个芯片,有明显发热的则该芯片坏.(俗称电击法)因不能把线路点断开,通常我们先把能排除的芯片先取下再用电击法,以避免损坏其他正常的芯片。
