阻燃耐火电缆型号一、引言阻燃耐火电缆是一种广泛应用于建筑、交通、石油、化工等行业的电缆产品。

其主要特点是具有良好的阻燃性能和耐火性能，能够有效地避免火灾事故对电力设备和人员的威胁。

本文将介绍几种常见的阻燃耐火电缆型号，并分析其特点和应用范围。

二、低烟无卤阻燃耐火电缆低烟无卤阻燃耐火电缆是一种采用无卤阻燃材料制造而成的电缆，具有低烟、无毒、无腐蚀性等特点。

该型号的电缆在燃烧时产生的烟雾较少，不会对人员造成危害，且不会造成设备的二次损坏。

因此，低烟无卤阻燃耐火电缆广泛应用于人员密集场所、地下工程和重要设施等区域。

三、钢带臂oured阻燃耐火电缆钢带臂oured阻燃耐火电缆是一种采用钢带臂oured材料作为护套制造而成的电缆。

该型号的电缆具有良好的耐火性能和机械强度，能够在火灾发生时保持电缆的电气功能。

钢带臂oured阻燃耐火电缆适用于石化、冶金等高温环境和需要耐火性能的场所。

四、矿用阻燃耐火电缆矿用阻燃耐火电缆是专门用于矿井等危险环境的电缆产品。

该型号的电缆具有良好的抗拉强度和阻燃性能，能够在矿井火灾发生时有效地保护电力设备以及矿工的人身安全。

矿用阻燃耐火电缆的型号多样，适用于不同类型的矿井环境。

五、轨道交通阻燃耐火电缆轨道交通阻燃耐火电缆是专门应用于地铁、高铁、城市轨道交通等领域的电缆产品。

该型号的电缆具有良好的耐火性能和抗干扰能力，能够满足轨道交通系统对电力传输的需求。

轨道交通阻燃耐火电缆适用于高温、高湿、高电压的环境，能够保证轨道交通系统的安全稳定运行。

六、结语阻燃耐火电缆型号多样，应用范围广泛。

无论是在建筑、交通、石油还是化工行业，阻燃耐火电缆都起到了至关重要的作用。

不仅保护了电力设备的正常运行，还保障了相关行业及人员的安全。

随着科技的进步和对安全的要求不断提高，相信阻燃耐火电缆将在未来得到更广泛的应用和发展。

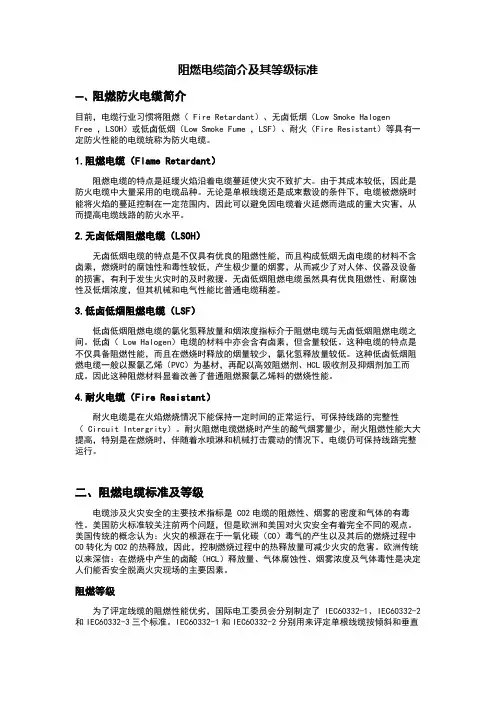

阻燃电缆简介及其等级标准一、阻燃防火电缆简介目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。

1.阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。

由于其成本较低，因此是防火电缆中大量采用的电缆品种。

无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。

2.无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。

无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。

3.低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。

低卤（ Low Halogen）电缆的材料中亦会含有卤素，但含量较低。

这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。

这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。

因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。

4.耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。

耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。

NG-A(BTLY) 离型（柔性）矿物绝缘电缆施工工法1.前言在早期项目施工过程中，刚性防火电缆（BTTZ矿物绝缘电缆）作为防火电缆存在很多缺陷。

BTTZ 矿物绝缘电缆制作长度受限，极易吸潮，外皮容易破损，电缆超过一定截面必须多根电缆组成一个敷设，增加电缆敷设工程量，电缆较硬，不利于狭小及拐弯多的空间敷设。

为弥补这些缺陷，市场上出现了很多种新型防火电缆。

新型防火电缆就需要有新的施工方法来指导施工，在与厂家交流技术、查找行业规范，通过新型防火电缆（NG-A（BTLY）隔离型（柔性）矿物绝缘电缆）在项目的成功应用，成功总结了一套NG-A（BTLY）隔离型（柔性）矿物绝缘电缆的施工工法。

此工法施工工艺简单、可操作性强，为以后不同种类、不能性能的新型电缆敷设带来了一种新的思路，具有广泛的应用前景。

2.工法特点施工工艺简单、切实可行，适应性和可操作性强，施工工序衔接紧密、施工效率高。

3.适用范围该工法适用于NG-A（BTLY）隔离型（柔性）矿物绝缘电缆在任何情况下，尤其适合狭小空间的竖井、吊顶内安装施工。

4.工艺原理铜导体防火绝缘层曲充铝护套防火泥隔热层无卤低烟护套以上结构的电缆，由于防火泥为隔热型材料，可以为内部结构挡掉350℃,且温度达到350C时开始结壳形成陶瓷状，对内部结构进一步进行保护，铝护套660C+铝护套外面防火泥350℃ （注意：不管铝护套采用圆形紧压还是扎纹，防火泥必须在铝护套外面形成保护层）的保护可通过耐火标准BS6387三项考核：即950℃ 3h火焰下不击穿，650℃ 30min后承受15min的水喷淋（直接浸水亦可），950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ 的考核标准。

5.工艺流程及操作要点5.1施工工艺流程BTLY (NG-A)矿物绝缘电缆在槽式桥架内敷设工艺流程如F：桥架内电缆敷设顺序排布卜丽电缆桥架订作与安装卜|施工准备H敷设前电缆绝缘电阻摇网一|电缆敷设H敷设后矿物绝缘电缆绝缘电阻摇测H矿物绝缘电缆调直与绑扎H电缆固定卜固缆终端头制作安衰H矿物绝缘电缆绝缘电阻摇测上网―丽|5.2操作要点1.2. 1施工准备2、认真熟悉图纸、技术要求、施工工序及质量要求，根据电缆回路的数量、走向和特点，根据已确定的管线综合排布敷设槽式电缆桥架。

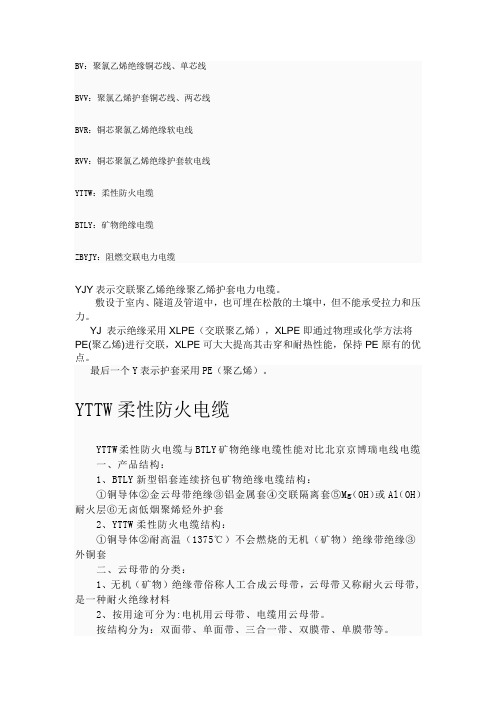

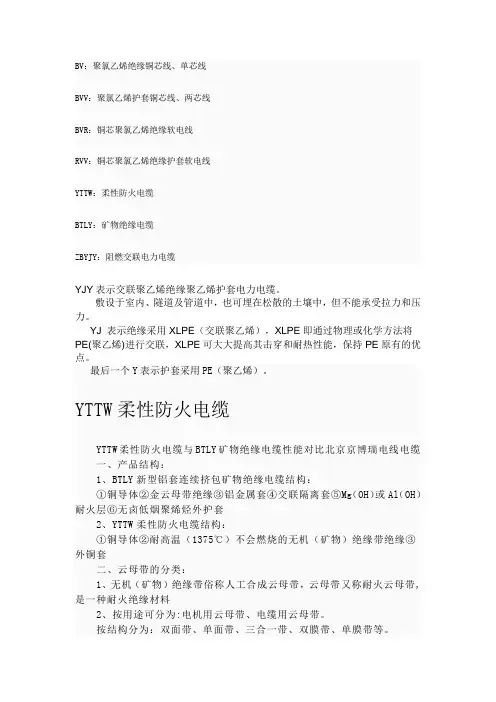

BV：聚氯乙烯绝缘铜芯线、单芯线BVV：聚氯乙烯护套铜芯线、两芯线BVR：铜芯聚氯乙烯绝缘软电线RVV：铜芯聚氯乙烯绝缘护套软电线YTTW：柔性防火电缆BTLY：矿物绝缘电缆ZBYJY：阻燃交联电力电缆YJY表示交联聚乙烯绝缘聚乙烯护套电力电缆。

敷设于室内、隧道及管道中，也可埋在松散的土壤中，但不能承受拉力和压力。

YJ 表示绝缘采用XLPE（交联聚乙烯），XLPE即通过物理或化学方法将PE(聚乙烯)进行交联，XLPE可大大提高其击穿和耐热性能，保持PE原有的优点。

最后一个Y表示护套采用PE（聚乙烯）。

YTTW柔性防火电缆YTTW柔性防火电缆与BTLY矿物绝缘电缆性能对比北京京博瑞电线电缆一、产品结构：1、BTLY新型铝套连续挤包矿物绝缘电缆结构：①铜导体②金云母带绝缘③铝金属套④交联隔离套⑤Mg（OH）或Al（OH）耐火层⑥无卤低烟聚烯烃外护套2、YTTW柔性防火电缆结构：①铜导体②耐高温（1375℃）不会燃烧的无机（矿物）绝缘带绝缘③外铜套二、云母带的分类：1、无机（矿物）绝缘带俗称人工合成云母带，云母带又称耐火云母带,是一种耐火绝缘材料2、按用途可分为:电机用云母带、电缆用云母带。

按结构分为：双面带、单面带、三合一带、双膜带、单膜带等。

按云母又可分为：合成云母带、金云母带、白云母带。

3、常温性能：合成云母带最好、白云母带次之、金云母带较差．高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差．耐高温性能：合成云母带（氟金云母带），不含结晶水，熔点1375℃，安全裕度大，耐高温性能最好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差．4、合成云母带合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。

合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。

将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。

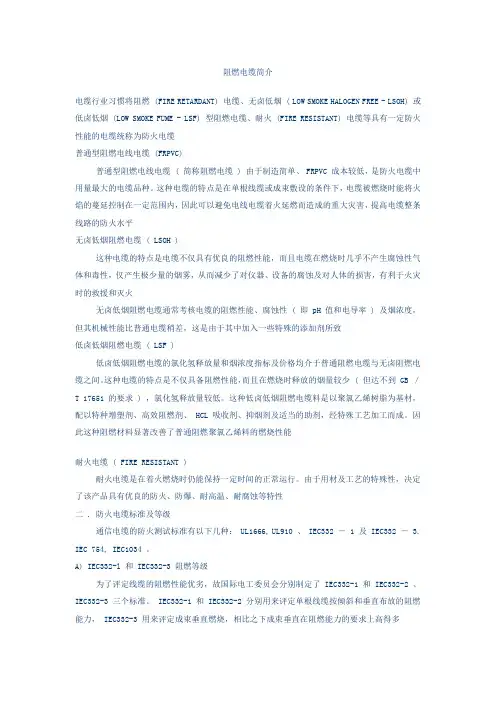

阻燃电缆简介电缆行业习惯将阻燃 (FIRE RETARDANT) 电缆、无卤低烟 ( LOW SMOKE HALOGEN FREE - LSOH) 或低卤低烟 (LOW SMOKE FUME - LSF) 型阻燃电缆、耐火 (FIRE RESISTANT) 电缆等具有一定防火性能的电缆统称为防火电缆普通型阻燃电线电缆 (FRPVC)普通型阻燃电线电缆 ( 简称阻燃电缆 ) 由于制造简单、 FRPVC 成本较低，是防火电缆中用量最大的电缆品种。

这种电缆的特点是在单根线缆或成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免电线电缆着火延燃而造成的重大灾害，提高电缆整条线路的防火水平无卤低烟阻燃电缆 ( LSOH )这种电缆的特点是电缆不仅具有优良的阻燃性能，而且电缆在燃烧时几乎不产生腐蚀性气体和毒性，仅产生极少量的烟雾，从而减少了对仪器、设备的腐蚀及对人体的损害，有利于火灾时的救援和灭火无卤低烟阻燃电缆通常考核电缆的阻燃性能、腐蚀性 ( 即 pH 值和电导率 ) 及烟浓度，但其机械性能比普通电缆稍差，这是由于其中加入一些特殊的添加剂所致低卤低烟阻燃电缆 ( LSF )低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标及价格均介于普通阻燃电缆与无卤阻燃电缆之间。

这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少 ( 但达不到 GB ／T 17651 的要求 ) ，氯化氢释放量较低。

这种低卤低烟阻燃电缆料是以聚氯乙烯树脂为基材，配以特种增塑剂、高效阻燃剂、 HCL 吸收剂、抑烟剂及适当的助剂，经特殊工艺加工而成。

因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能耐火电缆 ( FIRE RESISTANT )耐火电缆是在着火燃烧时仍能保持一定时间的正常运行。

由于用材及工艺的特殊性，决定了该产品具有优良的防火、防爆、耐高温、耐腐蚀等特性二 . 防火电缆标准及等级通信电缆的防火测试标准有以下几种： UL1666, UL910 、 IEC332 － 1 及 IEC332 － 3. IEC 754, IEC1034 。

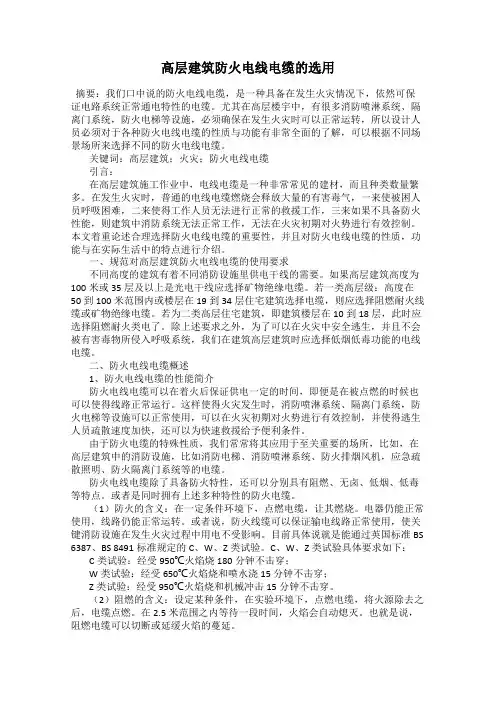

高层建筑防火电线电缆的选用摘要：我们口中说的防火电线电缆，是一种具备在发生火灾情况下，依然可保证电路系统正常通电特性的电缆。

尤其在高层楼宇中，有很多消防喷淋系统、隔离门系统，防火电梯等设施，必须确保在发生火灾时可以正常运转，所以设计人员必须对于各种防火电线电缆的性质与功能有非常全面的了解，可以根据不同场景场所来选择不同的防火电线电缆。

关键词：高层建筑；火灾；防火电线电缆引言：在高层建筑施工作业中，电线电缆是一种非常常见的建材，而且种类数量繁多。

在发生火灾时，普通的电线电缆燃烧会释放大量的有害毒气，一来使被困人员呼吸困难，二来使得工作人员无法进行正常的救援工作，三来如果不具备防火性能，则建筑中消防系统无法正常工作，无法在火灾初期对火势进行有效控制。

本文着重论述合理选择防火电线电缆的重要性，并且对防火电线电缆的性质，功能与在实际生活中的特点进行介绍。

一、规范对高层建筑防火电线电缆的使用要求不同高度的建筑有着不同消防设施里供电干线的需要。

如果高层建筑高度为100米或35层及以上是光电干线应选择矿物绝缘电缆。

若一类高层级：高度在50到100米范围内或楼层在19到34层住宅建筑选择电缆，则应选择阻燃耐火线缆或矿物绝缘电缆。

若为二类高层住宅建筑，即建筑楼层在10到18层，此时应选择阻燃耐火类电了。

除上述要求之外，为了可以在火灾中安全逃生，并且不会被有害毒物所侵入呼吸系统，我们在建筑高层建筑时应选择低烟低毒功能的电线电缆。

二、防火电线电缆概述1、防火电线电缆的性能简介防火电线电缆可以在着火后保证供电一定的时间，即便是在被点燃的时候也可以使得线路正常运行。

这样使得火灾发生时，消防喷淋系统、隔离门系统，防火电梯等设施可以正常使用，可以在火灾初期对火势进行有效控制，并使得逃生人员疏散速度加快，还可以为快速救援给予便利条件。

由于防火电缆的特殊性质，我们常常将其应用于至关重要的场所，比如，在高层建筑中的消防设施，比如消防电梯、消防喷淋系统、防火排烟风机，应急疏散照明、防火隔离门系统等的电缆。

柔性矿物绝缘电缆敷设施工技术发表时间：2020-07-01T07:09:40.273Z 来源：《建筑细部》2020年第5期作者：颜威[导读] 柔性矿物绝缘耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔软而且重量轻。

中国建筑第三工程局有限公司湖北武汉 430064摘要：柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷。

柔性矿物绝缘电缆敷设施工技术，解决了现场空间狭小、标高不足、难以电缆通过的难题，也充分利用了柔性矿物电缆的特性，现场施工完毕后美观实用，同时为项目创造了好的效益。

关键词：柔性矿物绝缘电缆、敷设、施工技术0 引言随着全国经济迅速的发展，城市综合体逐渐成为很多一线、二线城市的标志性建筑，直接或间接彰显着整个城市的经济水平。

伴随而来的整体建筑的供电需求大大增加，柔性矿物绝缘电缆属于防火电缆，它的柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其它电缆所不具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长。

柔性矿物绝缘电缆已经成为防火领域的主流电缆产品之一。

柔性矿物绝缘耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔软而且重量轻。

1 工艺原理BBTRZ型柔性矿物电缆通过采用铜绞线、矿物化合物绝缘、和矿物化合物护套的结构形式，实现了柔性绝缘电缆的性能，见图1柔性矿物电缆剖面图。

1-导体2-绝缘层3-隔氧层4-耐火层5-低烟无卤护套图1 柔性矿物电缆剖面图本技术通过合理选择电缆盘摆放位置、采用电缆输送车、桥架内滑轮组等方式，实现复杂环境下的长距离柔性矿物绝缘电缆的敷设。

2 技术特点2.1通过使用滑轮组降低了电缆敷设时对电缆外皮造成的划伤，减小了后期电缆维护的费用。

2.2采用机械敷设方法，减轻电缆敷设作业时的工作强度，可以适当减少施工人员的数量。

2.3根据现场实际情况选择合适的电缆盘位置，使长距离电缆能够合理地分段敷设。
