柔性矿物绝缘防火电缆＞柔性矿物绝缘防火电缆（BBTRZ的组成柔性矿物绝缘防火电缆是由铜绞线、矿物化合物绝缘、矿物化合物护套所构成。
这种电缆虽然仍含有少量的有机材料，但电缆必须具备不燃、低烟、无毒和耐火特性。
二' BBTRZ霜次电摸电号Modd of BBTRZ firoproof cableB B i K z>酗电压零aeiQW WCDV)电91 h BnTR7(WnZANM)6/IKV-3 UQm-m1羸甌躊D61KV门帳2轴佃ris甌権IWirniT的斷火电虞911- UBTKZlWDiZAN MJ bfl JC\-4 K 120mm3 未示：胡芯D.&LJO/LMra卅観IE的訪哝电严I® 制科转性吒谆flfe ri*l chjiriscTmwncffl 詩休Cuppwr 匚Ofidii咖g WE[ T )省R&Onul呎協导羽^ A luvniniiQii 盅uL蠡Co'ppC'i 鼻13曲山*~~・・.1■-一・・.■■■■——■■■・一一■='『塑护您AlufflnTiiiJirn 亠L 吧咽无SLSOH-WD ——■- _Mn._WD 疋第FlAnic『钊B■砂—兀・瓦丽呂丨「厂“》«疋岛W 火F JJC Li sNH控斂申jjj Controt ----- ----- —一一—---- 0 乍li1IBTR7-<I 詼；I K； V-l X 2 K 12»hlm Jh me 叭■? rrEfiTxicifci/'lc ofS^Mme 0 首打K V, lpc?；nr2^0rmn' in iBciiaTil And Zp<f Qf IZQKfilE.^2 WDZAN-BHTTtZMy.Si^ I K： V-4X l^cirn1li me iai f=re|M%£i J c&bLe 4*<：4『亡0 k. V and 】2Dsnm x kik tecl i o-rul jre B＞结构图——k低烟无毒外护鳌Low-smoke nantnxic outer sheath 2,矿物隔火展Mineral fire > sclauon layci S.绝缘隔葛层r&ol^lion l^yer -- 趴矿物质燮缭层Mineral insuhtiun layer------------------ Sv竽合导体Stranded uciTidiictor(柔性I矿物质绝缘肪火电轨(Fkxiblc) mincral insulaud flrupruofcabl«＞产品特性BBTRZ柔性矿物绝缘防火电缆与其他普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束（B射线）对特殊配方的无机化合物进行了交联处理，从而使电缆能经受高达125C的工作温度。
耐火电缆在我国普通耐火电缆分为A类和B类：B类电缆能够在750℃～800℃的火焰中和额外电压下耐受燃烧最少90min而电缆不被击穿(即3A保险丝不熔断)。
在改进耐火层制作技术和添加耐火层等办法的基础上又研发了A类耐火电缆，它能够在950℃～100O℃的火焰中和额外电压下耐受燃烧最少90min而电缆不被击穿(即3A保险丝不熔断)。
A类耐火电缆的耐火功能优于B类。
别的，矿物绝缘电缆是耐火电缆中功能较优的一种，它是由铜芯、铜护套、氧化镁绝缘材料加工而成的，简称Ml( minerl insulated cables)电缆。
该电缆完全由无机物构成耐火层，而普通耐火电缆的耐火层是由无机物与通常有机物复合而成，因而Ml电缆的耐火功能较昔通耐火电缆更优且不会因燃烧而分化发作腐蚀性气休。
Ml电缆具有杰出的耐火特性且能够长时间工作在250℃高温之下，一起还有防爆、耐腐蚀性强、载流量大、耐辐射、机械强度高、体积小、重量轻、寿命长、无烟的特色。
但价格贵、技术杂乱、施工难度大，在油灌区、首要木结构公共建筑、高温场合等耐火要求高且经济性能够承受的场合，可采用这种耐火功能好的电缆。
耐火电缆与阻燃电缆的首要区别是：耐火电缆在火灾发作时能维持一段时间的正常供电，而阻燃电缆不具备这个特性。
规划人员在规划选用时应留意以下几个问题：( 1 )当耐火电缆用于电缆密布的电缆地道、电缆夹层中，或坐落油管、油库邻近等易焦场合时，应首要选用A类耐火电缆。
除上述情况外且电缆装备数量少时，可采用 B类耐火电缆。
( 2 )耐火电缆大多用作应急电源的供电回路，要求火灾时正常工作。
由于火灾时环境温度急剧上升，为确保线路的运送容量，下降压降，关于供电线路较长且严格限制答应电压降的回路，应将耐火电缆截面最少扩大一档。
( 3 )耐火电缆不能当作耐高温电缆运用。
( 4 )为下降电缆接头在火灾事故中的故障机率，在装置中应尽量削减接头数量，以确保线路在火灾中能正常工作。
B1级柔性耐火电缆的设计B1级柔性耐火电缆属于柔性耐火电缆，是由一层非金属内衬层、一层抗火耐热的绝缘线芯、一层防潮湿装置、一层聚氯乙烯中间套层和一层钢丝编织罗网组成，所有部件均由耐高温复合材料组合而成。
B1级柔性耐火电缆在低温下非常灵活，具有耐火、耐热、耐湿、耐化学腐蚀等优点，用于需要更高弯曲角度的电气系统，有外部和内部回路的工业自动化设备。
1、绝缘线芯的材料：B1级柔性耐火电缆的抗火耐热的绝缘线芯由优质聚酰胺、铝衬、铝带等组合而成，聚酰胺用来抵抗机械损伤，铝衬和铝带能够抵抗电场干扰和给电缆表面提供平滑的表面，提高电缆的安全性能。
2、绝缘线芯的设计：B1级柔性耐火电缆的绝缘线芯要求采用双层绝缘设计，外层采用聚酰胺包裹，内层依次包括电气支撑防止绝缘损伤，绝缘抗老化，导体抗化学腐蚀以及抗拉伸和绝缘孔填料等多层组成。
3、防潮湿装置的设计：B1级柔性耐火电缆要求采用高效抗潮湿设计，采用高品质的防潮湿纤维和特殊材料制成，保证电缆在环境湿度较高的环境下也能保持绝缘性能的稳定。
4、聚氯乙烯套层的设计：B1级柔性耐火电缆的聚氯乙烯套层包括耐湿、耐温、耐火、耐压、耐紫外线等特性，以及统一的外观、低传导性等功能，且要求采用抗氧化技术以及树脂加固技术。
5、钢丝编织罗网的设计：B1级柔性耐火电缆采用编织钢丝网结构，可提高电缆的强度和耐受性能，提供安全的护罩，减少剥落和磨损，以便在高弯曲角度下工作。
三、总结B1级柔性耐火电缆可以满足安全高弯曲要求的应用领域的电气系统，可用于工业自动化设备的外部和内部回路，拥有良好的耐火、耐湿、耐热、耐化学腐蚀等优点，而且B1级柔性耐火电缆在设计上也更加贴近客户的要求，采用优质的聚酰胺、铝衬、铝带、绝缘支架、高效防潮湿材料、抗氧化聚氯乙烯套层、钢丝编织网等材料和高科技工艺，使得高安全性，高耐受性及高弯曲角度的要求都可以达到用户满意的程度。
阻燃耐火电缆型号一、引言阻燃耐火电缆是一种广泛应用于建筑、交通、石油、化工等行业的电缆产品。
其主要特点是具有良好的阻燃性能和耐火性能，能够有效地避免火灾事故对电力设备和人员的威胁。
本文将介绍几种常见的阻燃耐火电缆型号，并分析其特点和应用范围。
二、低烟无卤阻燃耐火电缆低烟无卤阻燃耐火电缆是一种采用无卤阻燃材料制造而成的电缆，具有低烟、无毒、无腐蚀性等特点。
该型号的电缆在燃烧时产生的烟雾较少，不会对人员造成危害，且不会造成设备的二次损坏。
因此，低烟无卤阻燃耐火电缆广泛应用于人员密集场所、地下工程和重要设施等区域。
三、钢带臂oured阻燃耐火电缆钢带臂oured阻燃耐火电缆是一种采用钢带臂oured材料作为护套制造而成的电缆。
该型号的电缆具有良好的耐火性能和机械强度，能够在火灾发生时保持电缆的电气功能。
钢带臂oured阻燃耐火电缆适用于石化、冶金等高温环境和需要耐火性能的场所。
四、矿用阻燃耐火电缆矿用阻燃耐火电缆是专门用于矿井等危险环境的电缆产品。
该型号的电缆具有良好的抗拉强度和阻燃性能，能够在矿井火灾发生时有效地保护电力设备以及矿工的人身安全。
矿用阻燃耐火电缆的型号多样，适用于不同类型的矿井环境。
五、轨道交通阻燃耐火电缆轨道交通阻燃耐火电缆是专门应用于地铁、高铁、城市轨道交通等领域的电缆产品。
该型号的电缆具有良好的耐火性能和抗干扰能力，能够满足轨道交通系统对电力传输的需求。
轨道交通阻燃耐火电缆适用于高温、高湿、高电压的环境，能够保证轨道交通系统的安全稳定运行。
六、结语阻燃耐火电缆型号多样，应用范围广泛。
无论是在建筑、交通、石油还是化工行业，阻燃耐火电缆都起到了至关重要的作用。
不仅保护了电力设备的正常运行，还保障了相关行业及人员的安全。
随着科技的进步和对安全的要求不断提高，相信阻燃耐火电缆将在未来得到更广泛的应用和发展。
隔离型柔性矿物绝缘电缆 (BTLY)在传统BTTZ矿物绝缘电缆的基础上研发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆1、产品结构：①、导体为圆形铜绞线（相对BTTZ的实心铜杆较软）②、绝缘层为纯金云母带（不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性）③、金属套为连续挤出的铝金属管（大大简化了BTTZ的铜管拉拔工艺），④、隔离套（交联绝缘）⑤、耐火层（在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH)），⑥、外护套塑料（聚烯烃或聚氯乙烯），2、它的特征：①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min 的水喷淋（直接浸水亦可），950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。
②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯, 长度可根据用户需要，整根无接头整盘交货。
③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。
④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。
⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。
⑥防爆（电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。
）⑦耐腐蚀（BTT（L）系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全。
）⑧机械性强度高（BTT（L）系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。
Science &Technology Vision科技视界0引言,,。
????,。
1防火电缆的介绍1.1防火电缆的种类:(BTTZ)()。
,,。
,,,:YTTW、NG-A(BTLY)、RTTZ (Y)、BTTRZ、BBTRZ、TBTRZ、YTLHWY ,。
1.2防火电缆的发展趋势,,,,。
,,[Mg(OH)2],,,。
,,,,,,。
,,:、、(630mm 2)、、、,,80%。
1.3柔性防火电缆的应用,、,、,,,、、、、,。
1.4柔性防火电缆的结构1.4.12,,,,。
:BTLY、YTTW、YTLHW,,;RTTZ、BBTRZ ,作者简介:林爱华（1980.10—），女，河南人，大专，工程师，研究方向为电线电缆生产制造技术、电缆电气绝缘应用技术及性能测试。

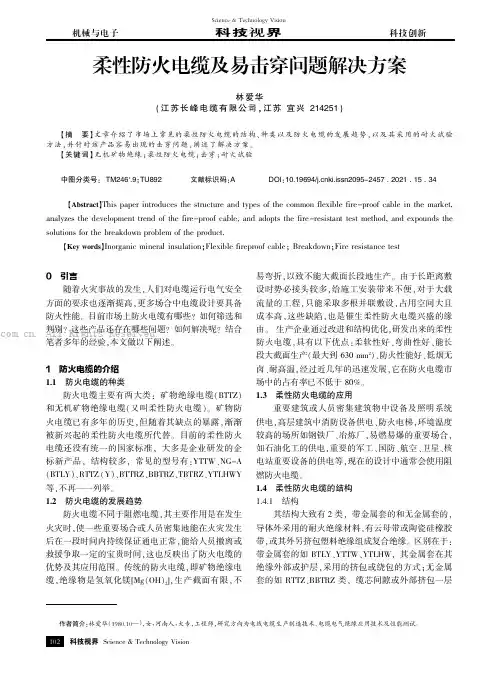

柔性防火电缆及易击穿问题解决方案林爱华(江苏长峰电缆有限公司,江苏宜兴214251)【摘要】文章介绍了市场上常见的柔性防火电缆的结构、种类以及防火电缆的发展趋势,以及其采用的耐火试验方法,并针对该产品容易出现的击穿问题,阐述了解决方案。
【关键词】无机矿物绝缘;柔性防火电缆;击穿;耐火试验中图分类号:TM246+.9;TU892文献标识码:ADOI:10.19694/ki.issn2095-2457.2021.15.34【Abstract 】This paper introduces the structure and types of the common flexible fire-proof cable in the market,analyzes the development trend of the fire-proof cable,and adopts the fire-resistant test method,and expounds the solutions for the breakdown problem of the product.【Key words 】Inorganic mineral insulation ;Flexible fireproof cable;Breakdown;Fire resistance test102. All Rights Reserved.Science &Technology Vision 科技视界。
防火电缆型号及使用方法的说明防火电缆型号及使用方法的说明1、关于阻燃（ZURAN）根据IEC332，阻燃有单根和成束之分。
十多年前，我国电线电缆主要为聚氯乙烯、氯丁橡皮等含卤制品，通过单根垂直燃烧试验在产品标准中是基本要求，因此不需要给予单根阻燃的型号。
而把成束C类作为阻燃电线电缆的基本要求，把B类和A类作为用户必须特别指定的阻燃要求。
因此，用阻燃（ZURAN）的首位字母ZR作为型号也就盛行一时了。
现在的情况不同。
聚烯烃如聚乙烯、聚丙烯、乙丙、天然一丁苯等是易燃材料，当其阻燃制品能通过单根垂直燃烧试验时就要给以号，来与原有的易燃特性相区别。
这个型号用Z。
成束燃烧因有阻燃A类、阻燃B类、阻燃C类、阻燃D类之分，因此用ZA、ZB、ZC、ZD型号来区分。
其中阻燃D 类为IEC的新提案，适用于外径12mm及以下的电线电缆。
其所用试样的非金属材料总体积仅为C类的1/3，即0.5L/m。
要求供火时间20min和烧焦高度小于2.5m则与C类相同。
因为这个提案尚待表决通过。
此外，IEC332－3有一个规定，即做A类试验时，若试样取间隔排列（有一芯导体大于35mm2的场合）在标准梯子前面排列不下时，可在后面排列，并且用AF／R表示。
或采用宽型梯（0.8m宽）全部排在梯子的前面（用AF表示），并且用双喷灯供火。
但若大规格电缆在标准梯子前面排得下时，则用单喷灯供火，仍记作AF。
为简化型号，对于这一类情况均记作ZA。
3.2关于耐火（NAIHUO）２、根据我国标准GB12666.6－90，耐火分A类和B类二个级别。
A类的供火温度为950℃～1000℃,B类的供火温度为750℃～800℃。
早先曾用NH型号表示耐火电线电缆，按IEC331－1970标准要求，相当于我国标准的B类。
由于有些用户要求A类耐火电线电缆，故把型号扩展为NA和NB，以示区别。
但是，在最近IEC新出版的标准IEC60331－1999中，供火温度仍为750C～800℃，而提高试验温度的建议尚在考虑中。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
