通风空调工程量计算

✓按形状分圆形风管与矩形风 管，还有椭圆形的（软件目 前只能计算圆形、矩形）
2.5 通风管道-软连接
✓在通风机的入口和出口处，应用软 管与风管连接，以防止风机与风管 共振破坏风管保温等，软管一般用 帆布制作，按图示尺寸以“㎡”为 计量单位。
2.6 风管通头-风管导流叶片
✓通风管道风管导流叶片一般在矩 形风管转弯角度≤90°设置。目的 是防止空气在急转弯处产生涡流导 致气流不畅，损失能量，产生噪音 等弊病。
变频多联机系统（Varied Refrigerant
Volume），简称“VRV” “多联机” “一拖多”
变频多联机系统组成 ①室外机 ②室内机 ③冷媒管 ④风管
通风系统类型
• 1、根据功能不同，通风系统有一些具 体的分类，那一般像万达广场一类的商 业综合体都有什么系统呢？
实际工程图纸中可能包含的系统类型
2.10 管道附件-静压箱
✓静压箱是送风系统减少动压、 增加静压、稳定气流和减少 气流振动的一种必要的配件， 它可使送风效果更加理想。
2.11 通风设备 变频多联机 ✓室外机 ✓室内机 ✓冷媒管 ✓分歧器（冷媒管通头）
通风空调业务 通风空调专业的分类及组成
通风空调系统设备
通风空调工程量计算方法
✓展开面积计算公式=周长X风管长度
通风空调风系统
• 【风管通头】不计量，但是风管 倒流叶片需要计算
通风空调风系统
• 计算方法：
根据风管宽度规格尺寸选择相对应导流叶片的片 数
根据风管高度规则尺寸选择相对应导流叶片单 片面积
•
风管高度
风管宽度
• 导流叶片单片面积 X 导流叶片的片数=该规格的 风管导流叶片面积
算风管展开面积 ➢送风口、回风口的数量及位置

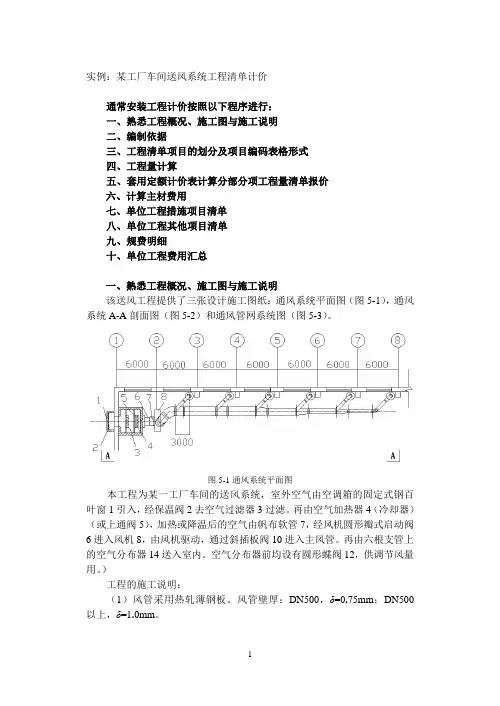

实例：某工厂车间送风系统工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明该送风工程提供了三张设计施工图纸：通风系统平面图（图5-1），通风系统A-A剖面图（图5-2）和通风管网系统图（图5-3）。

图5-1通风系统平面图本工程为某一工厂车间的送风系统，室外空气由空调箱的固定式钢百叶窗1引入，经保温阀2去空气过滤器3过滤。

再由空气加热器4（冷却器）（或上通阀5），加热或降温后的空气由帆布软管7，经风机圆形瓣式启动阀6进入风机8，由风机驱动，通过斜插板阀10进入主风管。

再由六根支管上的空气分布器14送入室内。

空气分布器前均设有圆形蝶阀12，供调节风量用。

）工程的施工说明：（1）风管采用热轧薄钢板。

风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。

图5-2通风系统A-A剖面图图5-3通风管网系统图（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。

（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。

（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。

（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。

（本工程的设备部件一览表见表5-1）设备部件一览表（表5-1）编号名称型号及规格单位数量备注1 钢百叶窗500×400 个 1 20kg2 保温阀500×400 个 13 空气过滤器LWP-D(I型) 台 1空气过滤器框架个 1 41kg4 空气加热器(冷却器) SRZ-12x6D 台 2 139kg空气加热器支架个 1 G=9.64kg5 空气加热器上通阀1200×400 个 1 23.16kg/个6 风机圆形瓣式启动阀D800 个 1 42.38kg/个7 帆布软接头D600 个 1 L=3008离心式通风机T4-72No8C 台 1电动机Y200L–4300kw 台 1皮带防护罩C式II型个 1 G=15.5kg风机减震台CG327 8C kg 291.39 天圆地方管D800/560×640 个 1 H=40010 密闭式斜插板阀D800 个 1 G=40kg/个11 帆布软接头D800 个 1 L=30012 圆形蝶阀D320 个 6 5.78kg/个13 天圆地方管D320/600×300 个 6 H=20014空气分布器4# 600×300 个 6 12.42kg/个空气分布器支架个 6 图5-4图5-4 矩形空气分布器支架二、编制的依据①某工厂车间通风工程施工图（图5-1、图5-2、图5-3和图5-4），设备部件一览表（表5-1）和相关资料说明。

目录第九册通风空调工程 (1)第一章：通风空调设备安装 (2)第二章：通风管道制作安装 (3)第三章：调节阀制作安装 (8)第四章：风口制作安装 (9)第五章：风帽制作安装 (11)第六章：罩类制作安装 (12)第七章：消声器制作安装 (13)第八章：空调部件及设备支架制作安装 (13)第九册通风空调工程册说明一、《深圳市安装工程消耗量标准》第九册《通风与空调工程》〔以下简称本册〕适用于工业与民用建筑的新建、扩建项目中的通风与空调工程。

二、本册是以国家和有关工业部门发布的现行施工及验收技术标准，技术操作规程，质量评定标准和安全操作规程为依据，主要依据的标准标准有：1.《通风与空调工程施工与验收质量标准》GB50243-2002。

2.《采暖通风国家标准图集设计选用手册》1996年。

3.《通风空调安装手册》1995年。

4.《全国通用风管计算表》1977年。

5.《深圳市施工机械台班》2003。

三、相关子目的执行规定：〔一〕本册设备安装是按通风空调工程施工工艺考虑的，凡通风空调工程在本册中列有的子目，都不应因消耗量水平不同而套用其他册的相同子目。

〔二〕排气扇安装、电动机检查接线执行第二册《电气设备安装工程》相应子目。

〔三〕通风空调工程水系统的管道、阀门等执行第八册《给排水、燃气工程》相应子目。

其中空调机房内的管道安装按泵房管道相关规定执行。

〔四〕通风空调工程中的通风工程检测调试、高层建筑增加费、地下室增加费、脚手架搭拆费、刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程及配套工程》相应子目。

其中：1.薄钢板风管刷油按其工程量执行相应子目，仅外〔或内〕面刷油者，子目乘以系数1.2，内外均刷油者，子目乘以系数1.1〔其法兰加固框、吊托支架已包括在此系数内〕。

2.薄钢板部件刷油按其工程量执行金属结构刷油子目，子目乘以系数1.15。

3.不包括在风管工程量内而单独列项的各种支架〔不锈钢吊托支架除外〕按其工程量执行相应子目。

平面图
剖面图
系统图
2、工作任务要求
（1）按照2003年版《山东省安装工程消耗量定额》的有关内 容，计算工程量。 （2）套用《山东省安装工程价目表》（2011年版），计算直 接工程费。 （本题主材，只计算其消耗量，暂不计主材费）
通风与空调工程
（《山东省安装工程消耗量定额》第九册）
新知识点学习
（2）在洞库、暗室内安装，其定额人工、机械消耗量各增 加15％。
（3）高层建筑（指高度在6层或20m以上的工业与民用建筑） 增加费，可按下表规定计算（其中70％为人工费，其余为机械 费）：
（4）通风空调系统调整费可按系统工程人工费的13％计算，其 中人工工资占25％。 （5）本册中的措施性项目：脚手架塔拆费，按定额人工费的3 ％计算，其中人工工资占25％。
自通风
机械通风
自然通风
机械通风
二、什么是空调？
空调，是空气调节的简称。它是指对某一
房间和空间内的温度、湿度、空气流 动速度和洁净度（简称为“四 度”）等进行调节与控制，并提供足够量的
新鲜空气，为人们生活提供一个舒适的室内环 境或者为生产提供所要求的空间环境。
三、常用通风设备有哪些？
（一）通风管道 1、管道材质：薄钢板（铁皮）、塑料、玻璃 钢、铝制等
安装工程计量与计价（七）
通风空调工程定额与计量
课件制作人：济南工程职业技术学院
冯钢
上学期学过的内容回顾
安装工程定额的内容 安装工程定额计价模式下的取费程序 给排水工程的工程量计算与定额计价 采暖工程的的工程量计算与定额计价 消防工程的的工程量计算与定额计价 刷油绝热工程的的工程量计算与定额计价
四、通风空调工程量计算
（一）薄钢板通风管道制作安装（第九册定额第一章）
