在退火奥氏体量>50%,即铁素体量<50%时,两种钢的伸长率相同。
这就是说,较高的硅含量,在使No.1钢强度提高的同时,并不使其塑性降低。
可以推测,由于No.1钢中残留奥氏体的含碳量较No.2钢高,使其残留奥氏体较稳定,这样,残留奥氏体在较大的变形时才发生形变诱发相变,从而导致塑性不下降。
对推测的证实,有待于进一步试验。

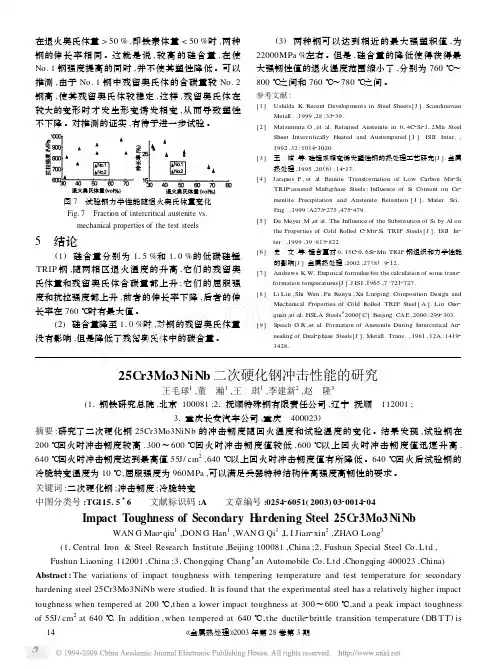

图7 试验钢力学性能随退火奥氏体量变化Fig.7 Fraction of intercritical austenite vs.mechanical properties of the test steels5 结论 (1)硅含量分别为115%和110%的低碳硅锰TRIP 钢,随两相区退火温度的升高,它们的残留奥氏体量和残留奥氏体含碳量都上升;它们的屈服强度和抗拉强度都上升,前者的伸长率下降,后者的伸长率在760℃时有最大值。
(2)硅含量降至110%时,对钢的残留奥氏体量没有影响,但是降低了残留奥氏体中的碳含量。
(3)两种钢可以达到相近的最大强塑积值,为22000MPa %左右。
但是,硅含量的降低使得获得最大强韧性值的退火温度范围缩小了,分别为760℃～800℃之间和760℃～780℃之间。
参考文献:[1] Ushilda K.Recent Developments in Steel Sheets[J ].ScandinavianMetall.,1999,28:33239.[2] Matsumura O ,et al.Retained Austenite in 014C 2Si 2112Mn SteelSheet Intercritically Heated and Austempered [J ].ISI J Inter.,1992,32:101421020.[3] 王 绪,等.硅锰系相变诱发塑性钢的热处理工艺研究[J ].金属热处理,1995,20(6):14217.[4] Jacques P ,et al.Bainite Transformation of Low Carbon Mn 2SiTRIP 2assisted Multiphase Steels :Influence of Si Content on Ce 2mentite Precipitation and Austenite Retention [J ].Mater.Sci.Eng.,1999:A2732275,4752479.[5] De Meyer M ,et al.The Influence of the Substitution of Si by Al onthe Properties of Cold Rolled C 2Mn 2Si TRIP Steels [J ].ISI J In 2ter.,1999,39:8132822.[6] 史 文,等.锰含量对0115C 2016Si 2Mn TRIP 钢组织和力学性能的影响[J ].金属热处理,2002,27(8):9212.[7] Andrews K W.Empirical formulae for the calculation of some trans 2formation temperatures[J ].J ISI ,1965,7:7212727.[8] Li Lin ,Shi Wen ,Fu Renyu ,Xu position Design andMechanical Properties of Cold Rolled TRIP Steel [A ].Liu Guo 2quan ,et al.HSLA Steels ’2000[C].Beijing :CAE ,2000:2992303.[9] Speich G R ,et al.Formation of Austenite During Intercritical An 2nealing of Dual 2phase Steels[J ].Metall.Trans.,1981,12A :141921428.25Cr3Mo3NiNb 二次硬化钢冲击性能的研究王毛球1,董 瀚1,王 琪1,李建新2,赵 隆3(11钢铁研究总院,北京100081;21抚顺特殊钢有限责任公司,辽宁抚顺 112001;31重庆长安汽车公司,重庆 400023)摘要:研究了二次硬化钢25Cr3Mo3NiNb 的冲击韧度随回火温度和试验温度的变化。
