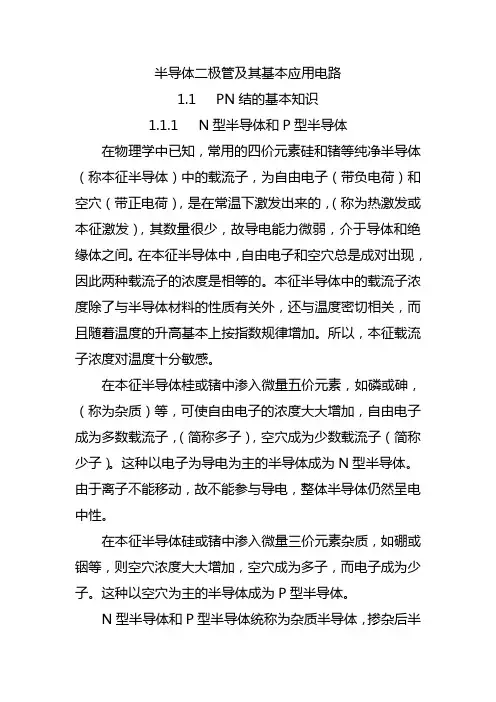

半导体二极管及其基本应用电路1.1 PN结的基本知识1.1.1 N型半导体和P型半导体在物理学中已知，常用的四价元素硅和锗等纯净半导体（称本征半导体）中的载流子，为自由电子（带负电荷）和空穴（带正电荷），是在常温下激发出来的，（称为热激发或本征激发），其数量很少，故导电能力微弱，介于导体和绝缘体之间。
在本征半导体中，自由电子和空穴总是成对出现，因此两种载流子的浓度是相等的。
本征半导体中的载流子浓度除了与半导体材料的性质有关外，还与温度密切相关，而且随着温度的升高基本上按指数规律增加。
所以，本征载流子浓度对温度十分敏感。
在本征半导体桂或锗中渗入微量五价元素，如磷或砷，（称为杂质）等，可使自由电子的浓度大大增加，自由电子成为多数载流子，（简称多子），空穴成为少数载流子（简称少子）。
这种以电子为导电为主的半导体成为N型半导体。
由于离子不能移动，故不能参与导电，整体半导体仍然呈电中性。
在本征半导体硅或锗中渗入微量三价元素杂质，如硼或铟等，则空穴浓度大大增加，空穴成为多子，而电子成为少子。
这种以空穴为主的半导体成为P型半导体。
N型半导体和P型半导体统称为杂质半导体，掺杂后半导体的导电能力将显著增加，有理论计算可知，在本征半导体中掺入百分之一的杂质，可使载流子浓度增加近一万倍。
在杂质半导体中，多子的浓度主要取决于杂质的含量；少子的浓度主要与本征激发有关，如前所述，他对温度的变化非常敏感，因此，温度是影响半导体器件性能的一个重要因素。
1.1.2 PN结的形成若在一种类型杂质半导体的基片上，用特定的掺杂工艺加入另一种类型杂质元素，这样在所形成的P型半导体和N 型半导体的交界两侧，P区的空穴（多子）和N区的电子（多子）浓度远大于另一区的同类少子浓度，因而多子通过交界处扩散各自向对方运动，这种由于浓度差而引起的载流子运动成为扩散运动。
载流子扩散运动的结果是使电子和空穴复合载流子消失，在交界面N区一侧失去电子而留下正离子，P区一侧失去空穴而留下负离子。
半导体二极管的类型半导体二极管的类型及其特性半导体二极管是电子工程中的基础元件，广泛应用于各种电子设备中。
了解不同类型的半导体二极管以及其特性对于电子工程师和设计师至关重要。
本文将详细介绍几种常见的半导体二极管类型及其主要特性。
一、普通二极管普通二极管是最基本的半导体二极管，由P型半导体和N型半导体组成。
它具有单向导电性，即只允许电流从一个方向流过。
正向偏置时，二极管导通，电阻较小；反向偏置时，二极管截止，电阻极大。
普通二极管常用于整流、检波和开关等电路。
二、发光二极管（LED）发光二极管是一种能够将电能转化为光能的特殊二极管。
当LED正向偏置时，电子与空穴复合释放出能量，激发荧光物质发光。
LED具有发光效率高、寿命长、体积小等优点，广泛应用于显示器、照明、指示器等领域。
三、稳压二极管（Zener Diode）稳压二极管是一种利用PN结反向击穿特性实现电压稳定的特殊二极管。
当反向电压达到稳压值时，稳压二极管进入击穿状态，保持电压基本不变。
稳压二极管具有稳定电压、响应速度快等优点，常用于电压稳定器、过电压保护等电路。
四、肖特基二极管（Schottky Diode）肖特基二极管是一种采用金属与半导体接触形成的结构，具有低功耗、快速开关速度和高频特性。
与普通二极管相比，肖特基二极管的反向漏电流较大，但正向压降低，适用于高频整流、检波、开关等电路。
五、光电二极管（Photodiode）光电二极管是一种能够将光能转化为电能的特殊二极管。
当光照射到光电二极管上时，光子激发半导体内的电子，产生电流。
光电二极管具有灵敏度高、响应速度快等优点，广泛应用于光通信、光电检测等领域。
总结：半导体二极管作为电子工程中的基础元件，具有多种类型，每种类型都有其独特的特性和应用场景。
普通二极管实现基本的整流和开关功能；发光二极管将电能转化为光能，为显示和照明领域提供支持；稳压二极管实现电压稳定，保护电路免受电压波动影响；肖特基二极管适用于高频电路，提高电路性能；光电二极管实现光能与电能的转换，为光通信和光电检测等领域提供解决方案。
半导体二极管在电子电路中的基本作用半导体二极管是一种重要的电子器件，广泛应用于各种电子电路中。
它具有诸多独特的性质和功能，可以起到多种作用。
本文将从基本原理、特点和应用领域等方面，详细介绍半导体二极管在电子电路中的基本作用。
半导体二极管是一种两端具有PN结的二极管，由p型和n型半导体材料组成。
它有一个主要的特点，即只能从p端流向n端的方向导通电流，而反向时截止电流。
这种非线性特性使得二极管在电子电路中具有独特的应用价值。
首先，半导体二极管常用作整流器。
整流器是将交流信号转换为直流信号的重要电子元件。
半导体二极管具有只能单向传导电流的特性，可以有效地将交流信号中的负半周去除，只保留正半周，从而实现整流的功能。
这在电源、通信和音频等领域的电路中经常需要。
其次，半导体二极管广泛应用于电路的保护功能。
例如，在电路中加入一个二极管，可以实现过压保护。
当电路中出现过高的电压时，二极管会在达到其击穿电压时变为导通状态，将超出范围的电压引到地或其他处，从而保护其他电子元件不受损坏。
类似地，二极管还可以用于过流保护、过温保护和反向电压保护等，保障电路的安全运行。
此外，半导体二极管还可用作电压参考源。
例如，锂电池充电、开关电源和运算放大器等电子电路中，通常需要一个稳定的参考电压。
半导体二极管的正向电压降通常比较稳定，因此可以将其作为稳定的参考电压源使用。
通过合理设计与连接，可以在电路中产生精确的参考电压，确保其他电子元件的工作稳定和准确。
同时，半导体二极管在信号混频中具有重要的作用。
信号混频是将两个频率不同的信号混合在一起，得到频率和幅度均不同于原信号的新信号。
在混频电路中，半导体二极管常常作为非线性元件被使用。
通过合理选择和连接二极管，可以实现不同种类的混频电路，从而实现频率合成、调制解调等功能，广泛应用于无线通信和广播电视等领域。
此外，半导体二极管还可用作电路中的开关元件。
在数字电路中，常常需要将信号进行开关控制。
二极管的原理与作用的详解一、二极管的原理1.1 二极管的结构和材料二极管是由P型半导体和N型半导体通过P-N结焊接而成的。
P型半导体中的空穴是载流子，N型半导体中的自由电子是载流子。
在P-N结区域，由于P型半导体与N型半导体之间的电子互相扩散，产生了内建电场。
当二极管处于正向偏置时，外加电场与内建电场相反，减弱内建电场，使电子和空穴互相推动，形成电流。
当二极管处于反向偏置时，外加电场与内建电场相同，增强内建电场，阻止电子和空穴互相推动，电流几乎为零。
1.2 二极管的I-V特性在二极管的工作过程中，通过正向偏置和反向偏置测试电压和电流的关系，得到了二极管的I-V特性曲线。
对于正向偏置，当初始时电压较小时，电流增加较快，此时二极管呈现出导通状态。
当电压较大时，电流增加的速度迅速放缓，呈现出近似于垂直的I-V特性曲线。
对于反向偏置，随着电压增加，电流一直保持在很小的数量级上，此时二极管处于截止状态。
从I-V特性曲线可以看出，二极管在正向偏置下具有导通特性，在反向偏置下具有截止特性。
1.3 二极管的载流子运动和电压分布在正向偏置下，P-N结区域的载流子受到外加电场的作用，不断地向结区域移动，形成电流。
P型半导体中的空穴向N型半导体区域移动，N型半导体中的自由电子向P型半导体区域移动，二者在P-N结区域重组，产生光子辐射。
在反向偏置下，P-N结区域的载流子受到内建电场的作用，难以移动，形成电流非常小的状态。
此时，二极管的内部电压分布非常重要，它会影响二极管的导通和截止状态。
1.4 二极管的能带图和禁带宽度能带图是根据半导体的能带结构绘制的图像，它反映了半导体的导电性和光电性。
对于二极管而言，能带图反映了P-N结区域的特性。
在P型半导体中，价带较高，导带较低，禁带宽度较小；在N型半导体中，价带较高，导带较低，禁带宽度较小。
在P-N结区域，由于电子的扩散和重组，形成了内建电场，使得P-N结处的禁带宽度增加。
禁带宽度的变化影响了二极管的导通和截止状态。

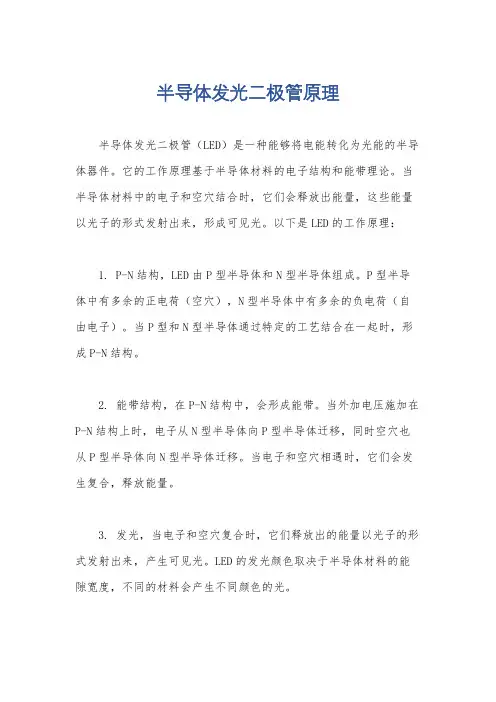

半导体发光二极管原理
半导体发光二极管（LED）是一种能够将电能转化为光能的半导体器件。
它的工作原理基于半导体材料的电子结构和能带理论。
当半导体材料中的电子和空穴结合时，它们会释放出能量，这些能量以光子的形式发射出来，形成可见光。
以下是LED的工作原理：
1. P-N结构，LED由P型半导体和N型半导体组成。
P型半导体中有多余的正电荷（空穴），N型半导体中有多余的负电荷（自由电子）。
当P型和N型半导体通过特定的工艺结合在一起时，形成P-N结构。
2. 能带结构，在P-N结构中，会形成能带。
当外加电压施加在P-N结构上时，电子从N型半导体向P型半导体迁移，同时空穴也从P型半导体向N型半导体迁移。
当电子和空穴相遇时，它们会发生复合，释放能量。
3. 发光，当电子和空穴复合时，它们释放出的能量以光子的形式发射出来，产生可见光。
LED的发光颜色取决于半导体材料的能隙宽度，不同的材料会产生不同颜色的光。
4. 发光特性，LED具有高效率、长寿命、低功耗等优点，因此在照明、显示、指示等领域得到广泛应用。
总的来说，LED的工作原理是基于半导体材料的能带结构和电子-空穴复合原理，通过控制电子和空穴的复合过程来产生可见光，实现能量的转化。
随着技术的不断进步，LED已经成为一种重要的光电器件，在各个领域都有着广泛的应用前景。
半导体二极管和发光二极管概述及解释说明1. 引言1.1 概述半导体二极管和发光二极管是两种常见的电子元件，它们在现代电子技术领域发挥着重要的作用。
半导体二极管是一种基本的电子器件，具有良好的整流特性，可以将电流只在一个方向上进行传导，被广泛应用于电源、通信和计算机等领域。
而发光二极管则是在半导体二极管基础上进一步演化而来的元件，在通常情况下能够将电能转化为光能，并在光学显示、照明和通信等领域有广泛应用。
1.2 文章结构本文将分为五个主要部分对半导体二极管和发光二极管进行概述和解释说明。
首先，在引言部分对这两种元件做总体概述，并介绍文章的结构安排。
接下来，第二部分将详细阐述半导体二极管的基本原理、结构和工作方式，并探讨其广泛应用的领域。
第三部分将解释发光二极管的工作原理，介绍其不同的结构和分类，并探讨它在不同应用范围内的使用情况和未来发展趋势。
第四部分将比较分析半导体二极管和发光二极管的特点和区别，包括理论性能差异、应用场景选择比较以及技术发展前景对比评估。
最后，结论与展望部分将总结概括文章要点，并提出对未来发展的展望和建议。
1.3 目的本文旨在全面了解和阐述半导体二极管和发光二极管这两种重要电子元件的概念、原理、结构以及广泛应用领域。
通过对它们进行详细解释说明和比较分析，可以帮助读者更好地理解它们在现代电子技术中扮演的角色，并为相关领域中的技术研究和应用提供参考依据。
此外，还将对未来这两种元件的发展进行展望，并提出相关建议，旨在促进电子技术领域的进一步创新与发展。
2. 半导体二极管:2.1 基本原理:半导体二极管是一种基于半导体材料制造的电子器件。
它由两个不同掺杂的半导体材料构成，通常是P 型(正负载) 和N 型(负载) 的硅或锗晶体。
当二极管处于正向偏置状态时，即正压施加在P 区域上，而负压施加在N 区域上，电子会从N 区流向P 区，同时空穴从P 区流向N 区。
这种电荷移动形成了一个电流，在此过程中，在PN 结处生成一个电势垒。
一.半导体二极管的分类半导体二极管按其用途可分为：普通二极管和特殊二极管。
普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
二.半导体二极管的主要参数1．反向饱和漏电流I R指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
在常温下，硅管的IR 为纳安（10-9A）级，锗管的IR为微安（10-6A）级。
2．额定整流电流I F指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的IF值可达1000A。
3. 最大平均整流电流I O在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4. 最大浪涌电流I FSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压V RM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。
目前最高的VRM值可达几千伏。
6. 最大直流反向电压V R上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率f M由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM 值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。
8．反向恢复时间T rr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极时所需要的时间。
