默纳克NICE3000new故障现象-停车有顿挫感

——仅供参考 默纳克NICE3000调试完整版（中4）

第六章 功能参数说明

- 68 -

停车后无召唤情况下，电梯不显示方向：

该功能需要通过FE-33 的BIT14 来选择。选择

了这个功能，NICE3000 在每次运行停机的时

候检测当前电梯是否还有其他召唤，如果没

有，则立即将电梯的方向显示取消，不显示方

向。

贯通门独立控制包含如下功能：

A 开门延时：本功能使用后电梯在按开

门延长按钮的情况下，电梯不关门。一直保持

开门状态，时间不用设定。如果没有按开门延

时按钮，则关门功能与标准关门功能相同。

B 门1、门2 控制：增加MCTC-CCB-A 的

JP16 功能，此时JP16 作为门1，门2 控制开

关。该开关采用按钮的方式，每按一次则进行

门1，门2 控制切换，第1 次上电默认为门1

控制。如果该层只有一个门，则门1，门2 开

关无效；如果有两个门，通过这个按钮来选择，

但是不会同时开两个门。该按钮按一下进行一

次门1，门2 控制切换，每次按必需间隔3 秒

以上。

——仅供参考 C 外召本层开门：电梯关门后，本层具

有再开门功能；

D 停车时开门：停车时，根据几个情况

来判断：如果只有单面的外召召唤，电梯停下

来后，开有召唤的那一侧门；如果有两面的外

召召唤，电梯停下来后，根据门1，门2 控制

开关判断开哪面门； 如果没有外召召唤，只

有内招召唤，电梯停下来后，根据门1，门2

控制开关判断开哪面门；

E 使用该功能后，电梯最大楼层为15楼

（物理楼层），外召地址1～15对应1楼～15楼

门1外召，外召地址17～31对应1楼～15楼门2

外召。

6.16 FF组 厂家参数（保留） 6.17 FP组 用户参数

用户密码 出厂设定 0 最小单位 1

FP-00

设定范围 0～65535

设定为任意一个非零的数字，密码保护功能生效。

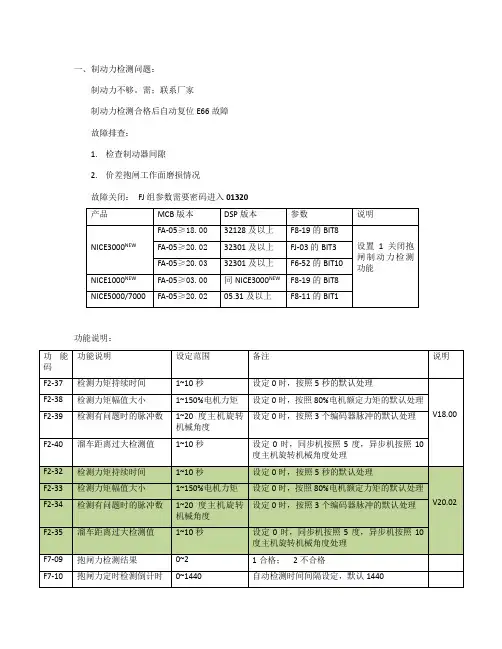

一、制动力检测问题：

制动力不够。需；联系厂家

制动力检测合格后自动复位E66故障

故障排查：

1. 检查制动器间隙

2. 价差抱闸工作面磨损情况

故障关闭： FJ组参数需要密码进入01320

产品 MCB版本 DSP版本 参数 说明

NICE3000NEW FA-05≥18.00 32128及以上 F8-19的BIT8

设置1关闭抱闸制动力检测功能 FA-05≥20.02 32301及以上 FJ-03的BIT3

FA-05≥20.03 32301及以上 F6-52的BIT10

NICE1000NEW FA-05≥03.00 同NICE3000NEW F8-19的BIT8

NICE5000/7000 FA-05≥20.02 05.31及以上 F8-11的BIT1

功能说明：

功能码 功能说明 设定范围 备注 说明

F2-37 检测力矩持续时间 1~10秒 设定0时，按照5秒的默认处理

V18.00 F2-38 检测力矩幅值大小 1~150%电机力矩 设定0时，按照80%电机额定力矩的默认处理

F2-39 检测有问题时的脉冲数 1~20度主机旋转机械角度 设定0时，按照3个编码器脉冲的默认处理

F2-40 溜车距离过大检测值 1~10秒 设定0时，同步机按照5度，异步机按照10度主机旋转机械角度处理

F2-32 检测力矩持续时间 1~10秒 设定0时，按照5秒的默认处理

V20.02 F2-33 检测力矩幅值大小 1~150%电机力矩 设定0时，按照80%电机额定力矩的默认处理

F2-34 检测有问题时的脉冲数 1~20度主机旋转机械角度 设定0时，按照3个编码器脉冲的默认处理

F2-35 溜车距离过大检测值 1~10秒 设定0时，同步机按照5度，异步机按照10度主机旋转机械角度处理

F7-09 抱闸力检测结果 0~2 1合格； 2不合格

F7-10 抱闸力定时检测倒计时 0~1440 自动检测时间间隔设定，默认1440 二、轿厢意外移动

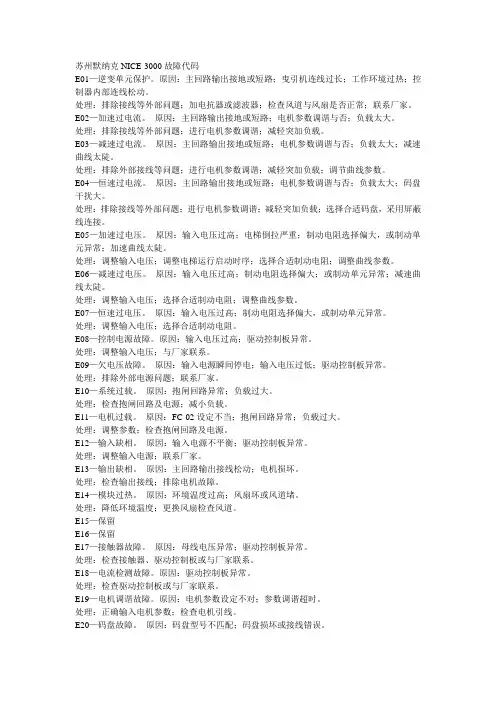

苏州默纳克NICE-3000故障代码

E01—逆变单元保护。原因：主回路输出接地或短路；曳引机连线过长；工作环境过热；控制器内部连线松动。

处理：排除接线等外部问题；加电抗器或滤波器；检查风道与风扇是否正常；联系厂家。

E02—加速过电流。 原因：主回路输出接地或短路；电机参数调谐与否；负载太大。

处理：排除接线等外部问题；进行电机参数调谐；减轻突加负载。

E03—减速过电流。 原因：主回路输出接地或短路；电机参数调谐与否；负载太大；减速曲线太陡。

处理：排除外部接线等问题；进行电机参数调谐；减轻突加负载；调节曲线参数。

E04—恒速过电流。 原因：主回路输出接地或短路；电机参数调谐与否；负载太大；码盘干扰大。

处理：排除接线等外部问题；进行电机参数调谐；减轻突加负载；选择合适码盘，采用屏蔽线连接。

E05—加速过电压。 原因：输入电压过高；电梯倒拉严重；制动电阻选择偏大，或制动单元异常；加速曲线太陡。

处理：调整输入电压；调整电梯运行启动时序；选择合适制动电阻；调整曲线参数。

E06—减速过电压。 原因：输入电压过高；制动电阻选择偏大；或制动单元异常；减速曲线太陡。

处理：调整输入电压；选择合适制动电阻；调整曲线参数。

E07—恒速过电压。 原因：输入电压过高；制动电阻选择偏大，或制动单元异常。

处理：调整输入电压；选择合适制动电阻。

E08—控制电源故障。原因：输入电压过高；驱动控制板异常。

处理：调整输入电压；与厂家联系。

E09—欠电压故障。 原因：输入电源瞬间停电；输入电压过低；驱动控制板异常。

处理：排除外部电源问题；联系厂家。

E10—系统过载。 原因：抱闸回路异常；负载过大。

处理：检查抱闸回路及电源；减小负载。

E11—电机过载。 原因：FC-02设定不当；抱闸回路异常；负载过大。

处理：调整参数；检查抱闸回路及电源。

E12—输入缺相。 原因：输入电源不平衡；驱动控制板异常。

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 E65、E66 UCMP功能故障分析及处置之马矢奏春创作

创作时间：二零二一年六月三十日

2016-07-30

07UCMP功能故障详解

For Nice3000+

背 景

为了满足电梯新国标GB7588.1中对防止轿厢意外移动的新规定.NICE3000new 一体机出厂默认开启 UCMP 功能、抱闸制动力检测功能.

所以, 电梯在调试或是运行过程中, 可能会报出E65、E66的故障.

故障分析

UCMP功能：防止轿厢意外移动呵护装置, 通过MCTC-SCB-A/A1/C模块检测轿厢是否有移位？当系统检测到意外移位后,

控制系统立即停止输出, 并报E65故障.

抱闸制动力检测：通过系统输出力矩, 抱闸不翻开, 检测脉冲变动？当系统测试抱闸制动力分歧格, 控制系统立即停止输出并报E66故障. 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 解决方法

一、故障处置：

E65（故障排查）

1、检查抱闸制动器机械部件是否卡阻抱闸未闭合引起的溜车；

2、检查上下再平层开关是否误举措；

E66（故障排查）

1、检查制动器间隙；

2、检查抱闸工作面磨损情况；

3、适当增年夜F2-39, 增年夜编码器脉冲判断冗余误差；

二、故障复位：

E65（修复故障）

1、检修状态；

2、复位附加制动器（SCB-C）；

3、复位测试开关；

4、清楚故障；

5、系统进行返平层.

E66（修复故障）

1、检修状态；

2、检查抱闸间隙, 确认制动器工作正常； 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 3、重新做制动力检测, 检查F4-03脉冲是否有变动, 若有变动说明抱闸制动力不够, 需要联系厂家.

4、制动力测试合格后自动复位E66故障.

制动力检测步伐：

1、 检修开关有效, 电梯停止在门区位置, 坚持关门状态
