钳工常用7种画线工具
钳工在日常工作中常用的画线工具有以下7种：
1. 钢尺，钢尺是最基本的测量工具之一，用于测量和标记材料的长度和宽度。
钳工使用钢尺来确定准确的尺寸，并在工件上进行标记，以便进行后续的加工或切割。
2. 丝规，丝规是一种用来测量螺纹的工具。
钳工使用丝规来测量螺纹的直径、螺距和牙型等参数，以确保螺纹的质量和尺寸符合要求。
3. 卷尺，卷尺是一种可伸缩的测量工具，常见的是3米、5米或8米长。
钳工使用卷尺来测量较长距离，比如管道长度、房间尺寸等。
4. 中心线器，中心线器是一种用于绘制直线或圆弧的工具。
钳工使用中心线器来绘制中心线，以便进行精确的定位和加工。
5. 划线笔，划线笔是一种用于在工件上进行标记的工具。
钳工使用划线笔来绘制直线、标记孔位或进行其他标记，以指导后续的
加工操作。
6. 划线针，划线针是一种尖锐的工具，用于在金属表面划出细线。
钳工使用划线针来绘制细线，以便进行精确的切割或加工。
7. 划线脚，划线脚是一种可调节长度的工具，用于在工件上绘制平行线。
钳工使用划线脚来绘制平行线，以便进行精确的加工和组装。
以上是钳工常用的7种画线工具，它们在钳工的日常工作中起到了重要的作用，帮助钳工完成精确的测量、标记和加工任务。

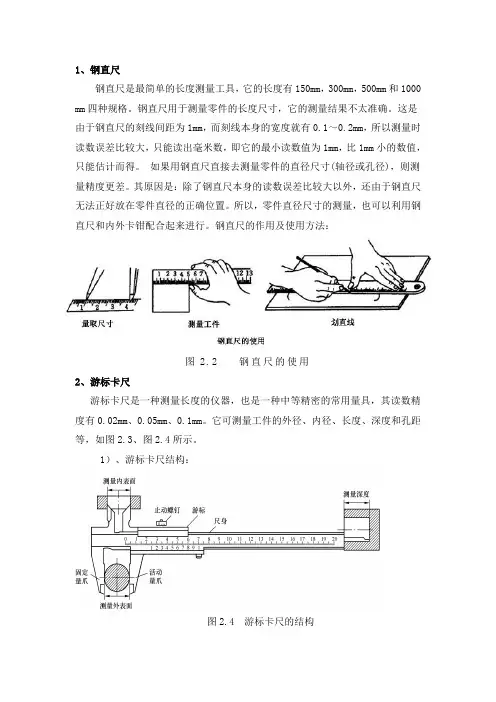

1、钢直尺钢直尺是最简单的长度测量工具，它的长度有150mm，300mm，500mm和1000 mm四种规格。
钢直尺用于测量零件的长度尺寸，它的测量结果不太准确。
这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。
如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。
其原因是：除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径的正确位置。
所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来进行。
钢直尺的作用及使用方法：图 2.2 钢直尺的使用2、游标卡尺游标卡尺是一种测量长度的仪器，也是一种中等精密的常用量具，其读数精度有0.02mm、0.05mm、0.1mm。
它可测量工件的外径、内径、长度、深度和孔距等，如图2.3、图2.4所示。
1）、游标卡尺结构：图2.4 游标卡尺的结构2）、游标卡尺的刻线原理及读数方法（1）、1/20mm（0.05mm）游标卡尺的刻线原理及读数方法刻线原理：游标卡尺是利用尺身的刻线间距与游标的刻线间距差来进行分度的。
主尺上每一格的长度为1mm，当两量爪合并时，游标上的20格刚刚好与尺身上的19mm对正。
因此，尺身与游标每格之差为：1-19/20=0.05（mm），此差值即为1/20mm游标卡尺的测量精度，如图2.26所示。
图2.26 1/20mm刻线原理读数方法分三个步骤：①、读出游标上零线左面尺寸的毫米整数；②、读出游标上哪一条刻线与尺身刻线对齐；③、把尺身和游标上的尺寸加起来即为测得尺寸，如下图2.27所示。
图2.27 1/20mm游标读数方法（2）、1/50mm（0.02mm）游标卡尺主尺上每一格的长度为1mm，当两量爪合并时，游标上的50格刚刚好与尺身上的49mm对正。
因此，尺身与游标每格之差为：1-49/50=0.02（mm），此差值即为1/50mm游标卡尺的测量精度，如图2.28所示。
