主板电路维修资料

CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制

电压给后级电路（

产生）—主供电。括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、

场管组成的脉宽调制

电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU

供电，当场管闭合

时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结

1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用

代换法）；

2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；

3、有部分主板不加CPU风扇时没有主供电输出

主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、

965等；SLOT结构的

有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。（1）在北桥（Northbridge)的散热片上贴有厂商的标识；

（2）在主板

的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最

近生产的主板，主

要是为了解决北桥和CPU散热问题）

下面再介绍一下CPU插座的类型：

1、Mpga

具体的有MPGA478、MPGA370、MPGA423。其中，MPGA478支持的CPU类型为：

p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老

电脑主板开机电路检修讲解

一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。

怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。

把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。把主板放好，插上假负载，插好电源，测试卡，做好检修准备。

二、、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。也就是说直接短路接绿线和黑线。如果此时可以加电开机说明故障在软开机电路本身。如果此时不可以加电，说明有严重的短路现象。ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。对于P4的主板，CPU主供电短路也有可能是北桥短路。测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

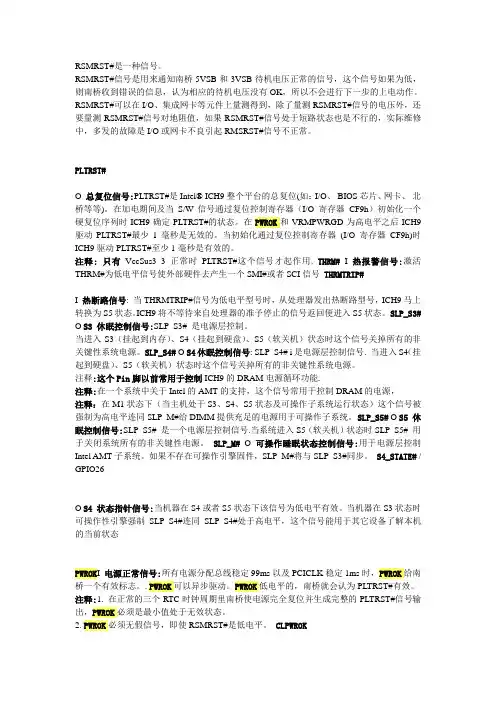

RSMRST#是一种信号。

RSMRST#信号是用来通知南桥5VSB和3VSB待机电压正常的信号，这个信号如果为低，

则南桥收到错误的信息，认为相应的待机电压没有OK，所以不会进行下一步的上电动作。

RSMRST#可以在I/O、集成网卡等元件上量测得到，除了量测RSMRST#信号的电压外，还

要量测RSMRST#信号对地阻值，如果RSMRST#信号处于短路状态也是不行的，实际维修

中，多发的故障是I/O或网卡不良引起RMSRST#信号不正常。

PLTRST#

O 总复位信号:PLTRST#是Intel® ICH9整个平台的总复位(如：I/O、 BIOS芯片、网卡、 北

桥等等)。在加电期间及当S/W信号通过复位控制寄存器（I/O 寄存器 CF9h）初始化一个

硬复位序列时ICH9确定PLTRST#的状态。在PWROK和VRMPWRGD为高电平之后ICH9

驱动PLTRST#最少1毫秒是无效的。当初始化通过复位控制寄存器 (I/O 寄存器 CF9h)时

ICH9驱动PLTRST#至少1毫秒是有效的。

注释: 只有VccSus3_3正常时PLTRST#这个信号才起作用. THRM# I 热报警信号:激活

THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号 THRMTRIP#

I 热断路信号: 当THRMTRIP#信号为低电平型号时，从处理器发出热断路型号，ICH9马上

转换为S5状态。ICH9将不等待来自处理器的准予停止的信号返回便进入S5状态。 SLP_S3#

O S3 休眠控制信号:SLP_S3# 是电源层控制。

当进入S3（挂起到内存）、S4（挂起到硬盘）、S5（软关机）状态时这个信号关掉所有的非

关键性系统电源。 SLP_S4# O S4休眠控制信号: SLP_S4# i是电源层控制信号. 当进入S4（挂

起到硬盘）、S5（软关机）状态时这个信号关掉所有的非关键性系统电源。

注释:这个Pin脚以前常用于控制ICH9的DRAM电源循环功能.

主板维修实践 致诚阳光电脑申建国

1 主板检修实例

一、主板加电电路故障检修实例

1、微星MS-6566E主板，故障为不通电。

此主板NQ为82801DB，I/O 83627HF-AW，主板别人以前修过，已经更换32.768晶振。首先排除短路、路线问题，晶振两脚有起振电压0.26V左右,基本正常。测I/O芯片83267第67脚无高电平，应该是南桥缺少1。5VSB待机导致的，跑线路发现在AGP槽附近一“351”小场管损坏，此场管负责把3。3VSB转1.5VSB待机电压，用“702”场管后，测试83627第67脚为3。3V高电平，正常。点PWR开关主板通电，故障修复。

分析：此故障就是南桥缺少一组待机导致无法开机，微星MS-6566系列型号主板大部分是该场管损坏导致的无法开机，此管位于AGP槽旁边。

2、一杂牌845GL主板，故障现象为插上ATX电源插头后，主板自动通电，点PWR开关无法关机。

南桥为82801DB，南桥旁边有两个1117稳压器，其中一个非常烫手，经查短路的1117第三脚接+5VSB（紫线），第二脚输出应为给南桥提供3。3V的待机电压，导致1117稳压，导致发烫一般为输出端后级电路短路导致的，本着先简后繁的原则，先更换1117稳压器，故障依旧，后更换南桥，故障排除。

分析：使用82801DB和82801EB南桥的主板，南板短路的经常的此类现象出现。

3、微星845E的主板，故障为点击开关没反应；

强行开机有代码并可以走完，接显示器可以显示，查PWR开关一脚有5V电压，通过331电阻进I/O，绿线直接进I/O，I/O是83627HF-AW，此I/O为高电平触发，点PWR开关时有高电平触发，强行加电后可以点亮，说明南槔工作基本正常，应为I/O内部集成的触发电路损坏，更换I/O芯片后，故障排除。

4、一块848主板不开机，故障为不通电
