等故障。
如果电源损坏，或者电网电压瞬间产生尖峰脉冲，就会使主板供电插头附近的芯片损坏，从而引起主板故障；另外，静电也常造成主板上芯片(特别是CMOS芯片)被击穿，引起故障。
2、主板本身质量问题由于主板上的芯片和其它器件质量不好，使用时间一长器件就会老化损坏，从而导致主板故障。
3、人为故障热插拔硬件非常危险，许多主板故障都是热插拔引起的，最常见的就是烧毁了键盘、鼠标口，严重的还会烧毁主板。
带电插拨I/O卡，在装板卡及插头时用力不当，都可以造成对接口、芯片等的损害。
二、主板常用的检修方法主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排除这些配件可能出现的问题后，即可把目标锁定在主板上。
实际维修时，经常使用下面列举的维修方法。
1、观察法检查是否有异物掉进主板的元器件之间。
如果在拆装机箱时，不小心掉入的导电物卡在主板的元器件之间，就可能会导致“保护性故障”。
另外，检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱；是否主板安装不当或机箱变形、而使主板与机箱直接接触，使具有短路保护功能的电源自动切断电源供应。
检查主板电池：如果电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时，可先检查主板CMOS跳线，将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。
如果不是CMOS跳线错误，就很可能是因为主板电池损坏或电池电压不足造成的，请换个主板电池试试。
检查主板北桥芯片散热效果：有些杂牌主板将北桥芯片上的散热片省掉了，这可能会造成芯片散热效果不佳，导致系统运行一段时间后死机。
遇到这样的情况，可安装自制的散热片，或加个散热效果好的机箱风扇。
检查主板上电容：主板上的铝电解电容(一般在CPU插槽周围)内部采用了电解液，由于时间、温度、质量等方面的原因，会使它发生“老化”现象，这会导致主板抗干扰指标的下降影响机子正常工作。
我们可以购买与“老化”容量相同的电容，准备好电烙铁、焊锡丝、松香后，将“老化”的替换即可。
主板复位电路复位包括按POWER键，按RESET键或CTRL+ALT+ DEL或软件的复位因此复位故障包括不复位，复位后自动消失等故障。
一、复位原理首先，电源启动后，由ATX电源发出电源正常信号PWRER OK即ATX PWRGD，经反相器HCT14整形后，输出CLROFF信号，进入南桥82371，对其内部寄存器进行清零，同时输入与非门HC132。
当电压达到额定值，且稳定以后，电压控制芯片发出VRMPWRGD信号，也输入VHC132，这两信号进入VHC132X 逻辑运算，输出信号，经HCT14整形后，由HCT14的PIN10输出信号，经处理形成POWROK信号，对南桥及北桥进行复位。
南桥复位后，再发出RSTDRV信号，经处理形成ISA RST ,IDERSTDRV 对ISA插槽及IDE接口进行复位，发出PCI RST信号，对PCI插槽进行复位，复位后主板开始工作。
当按RESET键进行热启动时，U18的PIN9信号为触发复位。
当在设置或WIN98或按CTRL+ALT+DEL进行软关机时，由371发出BIOSRST信号，在U18的PIN9处输入信号,.触发复位。
二、检修流程（ISA RESET不正常）1、U18 VHC132的PIN9输入波形不为1）5165电压控制芯片或其相关电路如C85等损坏，信号不正常；2）C159、CT26、C356漏电引起4V电压低；3）软启动与BIOSRST 相关电路有关。
2、U18 VHC132的PIN10 CLF OFF 信号（不正常）1）C48漏电；2） U19损坏；3、 U18的第8脚波形正常，但南桥发出的RSTDRV信号不正常（查U19的PIN13应为）1）用动态分析法观察U21的10脚是否为，判断是否U21坏；2）南桥复位信号PWPOK信号不正常，检查相关电容是否漏电或断开连线检查南桥是否损坏（测量反向阻值）；3）检查南桥工作条件，检查32K晶振上是否正常，CMOD放电电压VBAT 2.8V是否正常, ,14.318MHZ、48MHZ、33MHZ频率是否正常，RN29、RN30排阻是否正常；3.3V、5V、3.6V、3VSB是否短路，若以上条件都正常可判断为南桥坏。

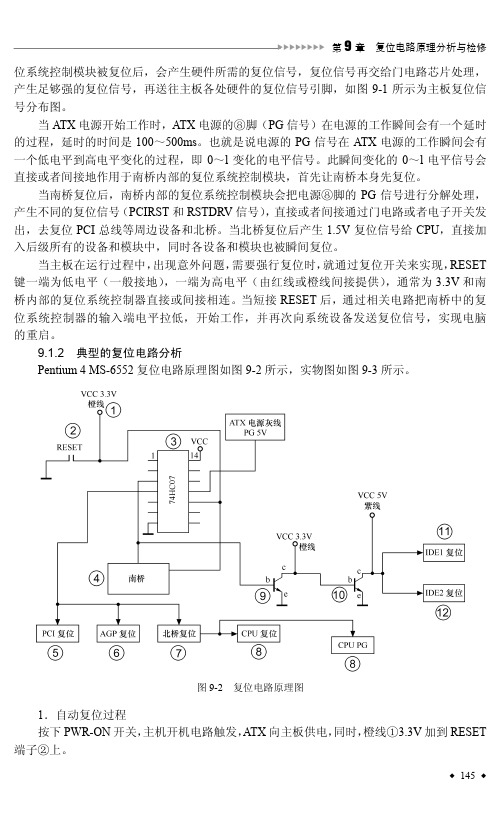

![9.1.2 典型的复位电路分析_按图索骥学修电脑主板_[共2页]](https://img.taocdn.com/s1/m/acb7ecd0e87101f69f3195cc.png)
第9章 复位电路原理分析与检修◆ 145 ◆ 位系统控制模块被复位后，会产生硬件所需的复位信号，复位信号再交给门电路芯片处理，产生足够强的复位信号，再送往主板各处硬件的复位信号引脚，如图9-1所示为主板复位信号分布图。
当ATX 电源开始工作时，ATX 电源的⑧脚（PG 信号）在电源的工作瞬间会有一个延时的过程，延时的时间是100～500ms 。
也就是说电源的PG 信号在ATX 电源的工作瞬间会有一个低电平到高电平变化的过程，即0～l 变化的电平信号。
此瞬间变化的0～l 电平信号会直接或者间接地作用于南桥内部的复位系统控制模块，首先让南桥本身先复位。
当南桥复位后，南桥内部的复位系统控制模块会把电源⑧脚的PG 信号进行分解处理，产生不同的复位信号（PCIRST 和RSTDRV 信号），直接或者间接通过门电路或者电子开关发出，去复位PCI 总线等周边设备和北桥。
当北桥复位后产生1.5V 复位信号给CPU ，直接加入后级所有的设备和模块中，同时各设备和模块也被瞬间复位。
当主板在运行过程中，出现意外问题，需要强行复位时，就通过复位开关来实现，RESET 键一端为低电平（一般接地），一端为高电平（由红线或橙线间接提供），通常为3.3V 和南桥内部的复位系统控制器直接或间接相连。
当短接RESET 后，通过相关电路把南桥中的复位系统控制器的输入端电平拉低，开始工作，并再次向系统设备发送复位信号，实现电脑的重启。
9.1.2 典型的复位电路分析Pentium 4 MS-6552复位电路原理图如图9-2所示，实物图如图9-3所示。
图9-2 复位电路原理图1．自动复位过程按下PWR-ON 开关，主机开机电路触发，ATX 向主板供电，同时，橙线 3.3V ①加到RESET 端子②上。
主板复位时钟电路原理及维修！一、主板复位电路的工作原理：复位电路（CPU的PG信号和复位信号都是由复位电路供给的）：主板上的所有复位信号都是由芯片组产生，其主要由南桥产生（内部有复位系统控制器），也就是说主板上所有的需要复位的设备和模块都由南桥来复位。
南桥要想产生复位信号或者说南桥要想去复位其他的设备和模块，其首先要自身先复位或者说自身先有复位源。
使南桥复位的或者说南桥的复位源是ATX电源的灰线（灰线常态为5V电平，工作后为恒定的5V，ATX电源的灰线也是PG信号），或者是系统电源管理芯片发出的PG信号常态。
ATX电源的灰线在电源的工作瞬间会有一个延时的过程。
此延时的过程是相当于黄线和红线而言，延时的时间是100~500ms。
也就是说灰线在ATX电源的工作瞬间会有一个低电平到高电平变化的过程。
也就是0~1变化的电平信号。
此瞬间变化的0~1电平信号会直接或者间接的作用于南桥内的复位系统控制器，首先让南桥本身先复位。
当南桥复位后，南桥内部的复位系统控制器会把灰线5V信号进行分解处理，产生不同的复位信号，直接或者间接通过门电路或者电子开关发出。
直接加入后级所有的设备或模块中，同时各设备和模块也被瞬间复位。
CPU的复位信号由北桥产生，如果是电源管理器发出的PG信号，此信号在加电的瞬间也是一个0~1变化的跳变过程。
此信号也会重复以上的动作，让南桥复位。
南桥再发出其它复位信号（在笔记本电路中较为常用）。
在某些主板上CPU的PG信号是由电源管理器的PG信号直接供给，还有的是由ATX电源的灰线间接供给，通常主板上的复位电路由RESET开关来控制，此复位开关一端为低电平一端为高电平，低电平通常接地，高电平由红线和灰线间接供给，通常为3.3V，此复位键的某一端也会直接或间接作用于南桥内的复位系统控制器，当微机需要强行复位时，瞬间短接复位开关。
在开关的高电平端会产生一个低电平信号，此信号会直接或者间接作用于南桥内的复位系统控制器，使南桥强行复位之后，南桥也会强行去复位其它的设备和模块，这样就达到一个强行复位的过程，也就是常说的冷启动。
第5章 复位电路的结构原理及检修– 153 – 芯片。
图5-11 ATX 电源输出的PWR-OK 信号按开机键开机，ATX 电源插口的8脚灰线PWR-GD 电源好信号向下跌0.1V 再线性向升到5V ，向下跌的这0.1V 即为脉冲，在开机的瞬间只出现一次，作为启动脉冲，送复位发器（74系列门电路或南桥电路、开机复位芯片，启动脉冲送哪个芯片，哪个芯片就是复位发生器）。
复位发生器在具备+5V 电源时，就对复位脉冲进行处理变换为真正的复位信号，其幅度在3～5V ，电压先由低跳高然后再由高跳低。
这个复位信号送南桥，南桥在供电、时钟信号具备的情况下对复位信号处理后，再送PCI 槽的A15脚、北桥、BIOS 芯片、CPU 插槽、APG 或PCIE16 显卡插槽。
3．新型的复位工作原理南桥接收ATX 电源的PWROG 电源好信号和CPU 电源管理芯片输出VRM-GD 电源好信号后，会发出PLTRST#和PCIRST#两个基本信号用作复位信号。
其PLTRST#用来复位PCI-E 平台的一些设备，绝大部分主板是为I/O 及北桥提供复位的；PCIRST#用来为主板的其他IC 提供复位。
提示 英特尔H915G 主板，则是由南桥对ATX 电源12脚输出的+3.3V 电源取样处理，形成最基本的复位信号。
5.3 复位电路样例及故障检查5.3.1 南桥+门电路组成的复位电路1．南桥对PWROK 处理形成复位信号如图5-12所示，南桥+门电路组成的复位电路由ATX 电源插槽、74LV14A 等逻辑门电路、ICH6南桥等组成。
（1）开机自动复位电路的工作通电按开机键，当24针ATX 电源在+3.3V 等各电源输出值达到定额值的90%以上时，就由8脚PWROK 输出电源好信号，经过U26 74LVC14A 逻辑非门处理后，由8脚输出分为两路：一路通过R208送IDTCV115-2时钟芯片的16脚，对时钟芯片进行复位工作；另一路经R582送ICH6南桥的AA1脚，被南桥识别处理形成PCIRST （又称基础复位信号）、PLTRST。
复位电路原理P88电脑主板维修培训复位又称重置，在主板每次上电时都会对所有设备进行一个复位，以清零存储器中的数据，为重新再写入数据做准备。
主板南桥供电、时钟正常，并得到电源好信号，经内部处理发出复位信号对每个设备进行复位，常见复位信号有PLTRST#、PCIRST#、A_RST#、CPURST#、LDTRST#等。
南桥供电 时钟 电源好信号复位1、复位电路原理讲解2、INTEL芯片组复位原理全板供电和时钟工作正常后，南桥收到VRMPWRGD、PWROK ，将发出CPUPWRGD 给CPU，接着发出高电平3.3v的复位信号PLTRST#、PCIRST#，完成自动复位动作。
I C HG M C HI O供电 时钟V R M P W R G D P W R O K P LTR S T#C P U P W R G DPC IC PUC P U R S T#P C I R S T#1P C I R S T#2网卡P C I -EP C I R S T#Ø1主板供电电路给南桥提供主供电Ø2时钟电路给南桥提供33m主时钟信号Ø3电源芯片输出电源好信号，经电路转换得到3.3v高电平vrmpwrgd给南桥Ø4ATX电源输出电源好信号，经转换高电平pwrok信号给南桥Ø5南桥内部电路发出高电平的cpupwrgd信号给cpu（1.2v）表示主板供电正常Ø6vrmpwrgd，pwrok在南桥内部相与后，发出3.3v高电平的平台复位信号pltrst#，分别复位北桥和io Ø7南桥延时发出pcirst#复位pci槽Ø8io信号收到复位后，经内部转换后分别去复位网卡，pcie插槽，北桥收到平台复位并且自身工作条件正常，延时1ms发出cpurst#，复位cpuVRMPWRGD：VRMPWRGD一般由CPU供电芯片输出给南桥，但也有不由VRM芯片输出，而直接由3.3V上拉的。
