功放机环牛变压器输出功率与重量关系参考表

变压器截面积对照表

计算方法：

（1）变压器硅钢片截面：3.2cm*3.4cm*0.9=9.792cm^2

（2）根据硅钢片横截面计算变压器功率：P=s/K^2=（9.79/1.25）^2=61.34W（取60W）（3）根据横截面计算，每伏匝数：w=4.5*10^5/BMS=4.5*10^5/（10000*9.79）=4.6匝/v

（4）一次线圈匝数：220*4.6=1012圈

（5）一次线圈电流：60W/220V=0.273a

（6）一次线圈直径：D=0.715，0.273=0.37（mm）

（7）二次线圈匝数：2*（51*4.6*1.03）=2*242（圈）

（1.03为降压，双级51V=2*242圈）

（8）二次线圈电流=60A/（592 V）

（9）二次线径D=0.715根数0.59=0.55（mm）

对于E型芯，中间舌片用作计算舌片的宽度。计算公式：输出功率：P2=UI

考虑到变压器损耗，一次功率为：P1=P2/η（其中η=0.7-0.9，通常取较大值）

每伏匝数的计算公式为：n（每伏匝数）=4.5×10（五次方）/b×s（b=硅钢片的磁导率，一般在8000～12000高斯之间，如果要选择数值较大的优质硅钢片，应选择较小的值。如果硅钢片的质量可以选择为10000高斯，可以简化为：

N=45/秒

在计算二次绕组匝数时，应考虑变压器的漏感和导体的铜损耗，绕组裕度应增加5%。主数据库没有余量。

根据电流计算线径：I=P/u（I=a，P=w，u=V）

选择每平方毫米导线直径≈2.5-2.6a。

E形铁芯以中间舌为计算舌宽的。计算公式：输出功率：P2＝UI

考虑到变压器的损耗，初级功率：P1＝P2/η(其中η＝0.7～0.9，一般功率大的取大值) 每伏匝数计算公式：N(每伏匝数)＝4.5×10(的5次方)/B×S（B＝硅钢片导磁率，一般在8000～12000高斯，好的硅钢片选大值，反之取小值。S＝铁芯舌的面积，单位是平方CM）如硅钢片质量一般可选取10000高斯，那么可简化为：

高压：10(6、6.3、10、10.5、11)低压：0.4kV 联结组：Y.yno 或 D.ynil 调压范围：=t5%

或 i2X2.5%

产品型号 额定容

量

(kVA) 损耗(W) 短路

阻抗

(%) 空载电

流

(%) 重量(kg)

轨距

(mm 外形尺寸

(mm 空载 负载 器身

重 油重 总重

S11-30/10 30 90 600

4.0 1.4 150 80 295

450 955X 450X 1010

S11-50/10 50 130 870 1.2 220 95 400 1000X 460X 1075

S11-63/10 63 150 1040 1.2 260 100 450

550 1005X 465X 1115

S11-80/10 80 175 1250 1.1 295 110 510 1025X 510X 1140

S11-100/10 100 200 1500 1.0 390 135 645 1145X 535X 1255

S11-125/10 125 235 1800 1.0 430 145 705 1160X 560X 1285

S11-160/10 160 270 2200 0.9 495 165 810 1190X 610X 1355

S11-200/10 200 325 2600 0.9 585 180 935 1220X 660X 1400

S11-250/10 250 395 3050 0.8 665 200 1050

660 1240X 690X 1440

S11-315/10 315 475 3650 0.8 760 215 1195 1255X 815X 1495

S11-400/10 400 565 4300 0.7 960 265 1480 1420X 745X 1540

S11-500/10 500 675 5100 0.7 1145 295 1735 1470X 795X 1635

<5W 5-10W 10-20W20-30W30-50W50-70W70-100W

EIEI12.5EI16EI19 EI25 EI28/30EI35EI40

EEEE13 EE16E19EE22EE25EE30EE35

EFEF12.6EF16EF20EF25EF30

EFDEFD12EFD15FED25EFD30

EPCEPC13EPC19EPC25EPC30

EEREER9.5EER11EER14.5EER25.5EER28EER28LEER35

ETD ETD29 ETD34

EP EP10EP13EP17EP20

RMRM4 RM5RM6RM10

POTPOT1107 POT1408 POT1811 POT2213

PQPQ2016PQ2020PQ2620PQ2625

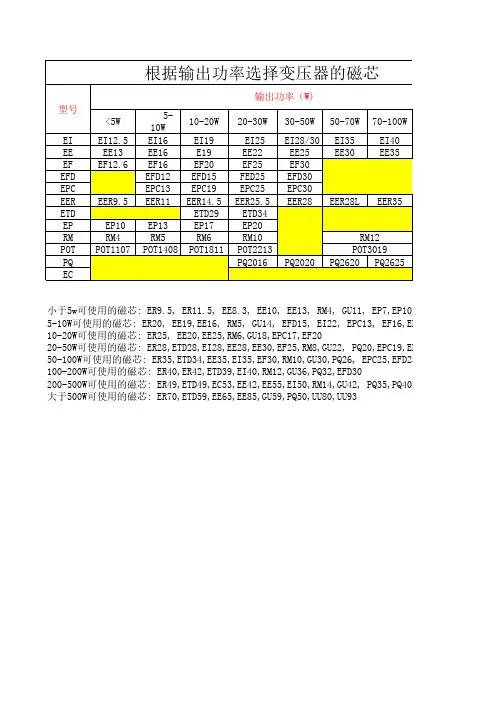

EC输出功率（W)根据输出功率选择变压器的磁芯

型号

小于5w可使用的磁芯: ER9.5, ER11.5, EE8.3, EE10, EE13, RM4, GU11, EP7,EP10,UI

5-10W可使用的磁芯: ER20, EE19,EE16, RM5, GU14, EFD15, EI22, EPC13, EF16,EP13,UI11.

10-20W可使用的磁芯: ER25, EE20,EE25,RM6,GU18,EPC17,EF20

20-50W可使用的磁芯: ER28,ETD28,EI28,EE28,EE30,EF25,RM8,GU22, PQ20,EPC19,EFD20

50-100W可使用的磁芯: ER35,ETD34,EE35,EI35,EF30,RM10,GU30,PQ26, EPC25,EFD25

100-200W可使用的磁芯: ER40,ER42,ETD39,EI40,RM12,GU36,PQ32,EFD30

200-500W可使用的磁芯: ER49,ETD49,EC53,EE42,EE55,EI50,RM14,GU42, PQ35,PQ40,UU66

环牛，R牛，E牛的应用比较

看见文章比较好 转载于：深圳变压器技术网 本人觉得是比较浅显而却实用的文章！

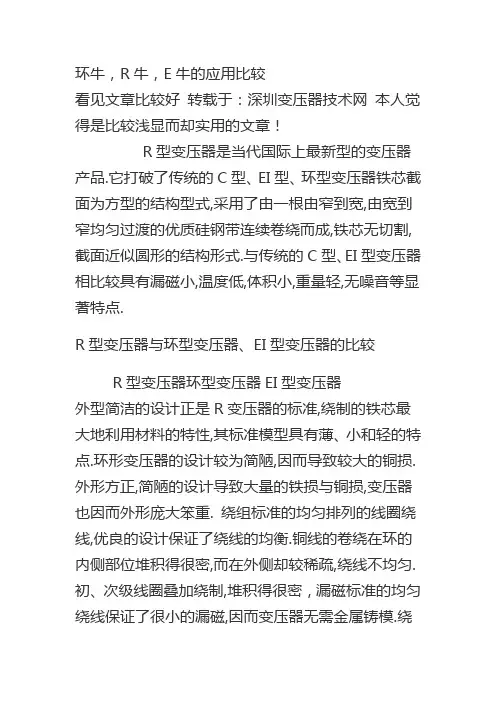

R型变压器是当代国际上最新型的变压器产品.它打破了传统的C型、EI型、环型变压器铁芯截面为方型的结构型式,采用了由一根由窄到宽,由宽到窄均匀过渡的优质硅钢带连续卷绕而成,铁芯无切割,截面近似圆形的结构形式.与传统的C型、EI型变压器相比较具有漏磁小,温度低,体积小,重量轻,无噪音等显著特点.
