变压器产品详细参数

S11-2000KVA/10kv变压器技术参数
链接：/tech/12538.html
S11-2000KVA/10kv变压器技术参数
由于此变压器采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点,可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。

功能特点：
1.铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。

铁轭，铁心柱联结为圆角，铁心为封闭形。

2.高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。

3.由于铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型相比空载
损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。

4.取消储油柜。

采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。

5.采用波纹油箱温升占地面积小，外形美观。

6.铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。

S11-2000KVA/10kv变压器技术参数
型号S11-2000KVA/10kv变压器产品地区河南省平顶山市
品牌星牛电源相数三相变压器铁心形状E型铁心冷却形式液/油浸式变压器
铁心结构心式绕组数目三绕组
防潮方式密封式冷却方式油浸自冷式
外形结构立式电压比10（KV）
额定容量 2000（KVA）额定功率50（Hz）
原文地址：/tech/12538.html
页面 1 / 1。

scb10-1600kva干式变压器国标参数一、引言随着我国电力行业的快速发展，干式变压器在电力系统中的应用越来越广泛。

其中，SCB10-1600kVA干式变压器因其优异的性能和可靠性受到广泛关注。

本文将对SCB10-1600kVA干式变压器的国标参数进行详细解读，以供广大用户参考。

二、SCB10-1600kVA干式变压器国标参数概述1.产品型号及容量SCB10-1600kVA干式变压器，其型号“SCB10”代表干式变压器，容量为1600kVA。

2.设计标准及适用范围该型号干式变压器严格按照GB/T 1094.1-2011《电力变压器》国家标准设计制造，适用于电力、冶金、石化、建筑等领域，满足各类负荷需求。

三、SCB10-1600kVA干式变压器技术参数1.基本参数（1）额定容量：1600kVA（2）额定电压：高压10kV，低压0.4kV（3）频率：50Hz（4）温升：根据GB/T 25462-2010《干式电力变压器》规定，温升限值为10K。

2.绝缘系统（1）绝缘材料：采用优质绝缘材料，如环氧浇注料、硅橡胶等。

（2）绝缘等级：B级绝缘。

（3）绝缘寿命：在正常运行条件下，绝缘系统寿命不小于30年。

3.冷却方式（1）自然风冷：适用于环境温度不超过40℃、海拔不超过1000m的地区。

（2）强制风冷：适用于环境温度较高、负荷较大的场合。

（3）油冷：适用于大容量、高电压的场合。

4.保护装置（1）漏电保护：采用零序电流保护装置。

（2）过载保护：采用反时限过电流保护装置。

（3）短路保护：采用速断保护装置。

（4）温度保护：采用内置温度传感器，实现温度监测及保护。

四、SCB10-1600kVA干式变压器选用指南1.选用原则（1）负荷能力：根据实际负荷需求选择合适的容量。

（2）系统电压：根据电网电压选择相应的额定电压。

（3）环境条件：考虑环境温度、湿度、污染等级等因素。

（4）保护措施：根据用电设备及线路特点选择合适的保护装置。

变压器型号及参数大全变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

电路符号常用T当作编号的开头。

变压器电气符号大全收集并列出了双绕组变压器电气符号、三绕组变压器电气符号、自耦变压器电气符号、三相变压器电气符号等，供大家制图或学习时参考。

一、双绕组变压器电气符号变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流（具有某一已知频率）流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

双绕组变压器符号绕组间有屏蔽的双绕组单相变压器在一个绕组上有中心点抽头的变压器耦合可变的变压器二、三绕组变压器电气符号三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。

发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。

每相的高中低压绕组均套于同一铁心柱上。

为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。

三绕组变压器符号三、自耦变压器电气符号自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

自耦变压器单相自耦变压器星形连接的三相自耦变压器可调压的单相自耦变压器四、三相变压器电气符号三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。

变压器的主要参数有哪些？
变压器的主要参数包括：
- 变比：变压器两侧绕组的匝数比，通常用分数表示。

- 容量：变压器的视在功率，通常用千伏安（kVA）或兆伏安（MVA）表示。

- 电压：变压器两侧绕组的电压，通常用伏特（V）或千伏（kV）表示。

- 电流：变压器两侧绕组的电流，通常用安培（A）表示。

- 频率：变压器两侧绕组的频率，通常用赫兹（Hz）表示。

- 阻抗：变压器两侧绕组的阻抗，通常用欧姆（Ω）表示。

- 效率：变压器的输出功率与输入功率的比值，通常用百分比（%）表示。

- 温升：变压器绕组的温度与环境温度的差值，通常用摄氏度（℃）表示。

- 绝缘等级：变压器绕组的绝缘等级，通常用字母表示。

这些参数是变压器设计、制造和使用中的重要参数，它们直接影响变压器的性能和安全。

变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。

负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。

其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。

2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。

3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。

4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。

即：Ud%=Ud/Ue·100%。

变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

变压器的技术参数
变压器的技术参数是指用于描述变压器性能和特性的数据，主要包括以下几个方面：
1. 额定容量：指变压器在规定的使用条件下，能够长期稳定输出的功率。

通常以 kVA 或MVA 为单位。

2. 额定电压：指变压器一次侧和二次侧的额定电压值，一般以 kV 为单位。

3. 短路阻抗：指变压器在短路状态下的等效阻抗值，通常以百分数表示。

4. 空载电流：指变压器在空载状态下一次侧的电流值，通常以百分数表示。

5. 空载损耗：指变压器在空载状态下的损耗功率，通常以 kW 为单位。

6. 负载损耗：指变压器在负载状态下的损耗功率，通常以 kW 为单位。

7. 温升：指变压器在运行过程中，油温与环境温度之间的差值，通常以 K 为单位。

8. 绝缘水平：指变压器绝缘材料的耐压能力，通常以 kV 为单位。

9. 噪声：指变压器在运行过程中产生的噪声水平，通常以分贝（dB）为单位。

以上是变压器的主要技术参数，不同类型和规格的变压器可能会有所不同。

在选择和使用变压器时，需要根据实际需求和使用条件来确定合适的技术参数。

产品详细参数：◆产品介绍 Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

S11系列是三相油浸式配电变压器。

铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。

该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

◆型号含义 The meaning of modelS 11 - M - □ / □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点 Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。

使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。

运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。

◆技术参数 Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍 Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。

同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。

$9一乂三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。

设计的主导思想是满足产品的可靠性，提高产品的性能，根据新S9产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值，同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构合理。

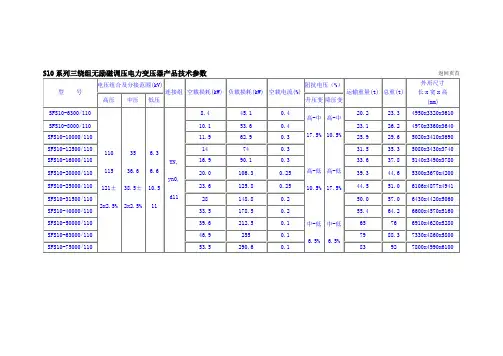

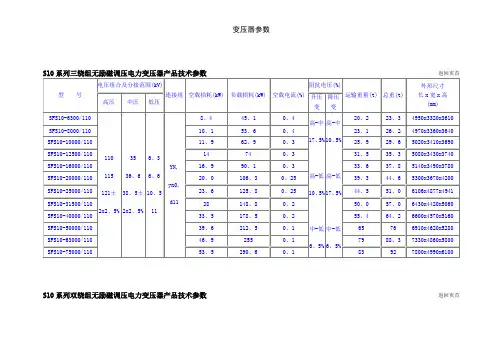

S11-30〜1600/6-10电力变压器规格与主要技术数据额定容量电压KV 损耗W 阻抗电压空载电流联接组别重量kg 外形尺寸轨距高压低压空载负载% % 器身重油重总重（长*宽*高）(mm)102030 100 600 2.8 148 59 280 980*560*1030 400*400 50 130 870 2.5 215 74 376 1040*580*1080 400*400 63 150 1040 2.4 249 81 425 1060*752*1100 400*400 80 180 1250 2.2 308 92 507 1110*762*1140 400*400100 200 15004 2.1 349 103 588 1092*772*1170 550*550125 6 240 1800 2.0 417 115 682 1155*782*1214 550*550 160 270 2200 1.9 495 131 807 1240*792*1254 550*550 200 6.3 0.4 330 2600 1.8 Y,yno 581 160 952 1400*812*1350 550*550 250 400 3050 1.8 700 178 **** *****818*1455 550*550 315 10 480 3650 1.8 804 204 1281 1448*938*1500 550*550 400 570 4300 1.5 970 225 1508 1488*848*1550 550*550 500 680 5150 1.4 1143 254 1760 1610*868*1620 600*600 630 810 6200 1.3 1288 306 2025 1748*1042*1635 600*600 800 980 7500 1.0 1710 463 2781 2050*1125*2170 820*6601000 1150 10300 4.5 0.7 1748 533 3003 2030*1125*2220 820*6601250 1360 12000 0.6 2053 615 3052 2220*1294*2025 820*6601600 1640 14500.6 2640 740 4327 2600*1326*2213 820*660・80074~3150074三相双绕组无励磁调压电力变压器：（高压变压器技术数据）・2000KVA~200000KVA三相双绕组有载调压电力变压器:注1：对于低压电压为10.5kV和11kV的变压器，可提供连接组标号为Dyn11的产品。

220KV 主变压器参数型号SZ11-100000／220额定容量100000KVA额定电压﹙230±8×1.25﹪﹚／35KV 联接组别YN,d11短路阻抗12.96﹪相数三相空载电流0.20﹪极性负极性高压侧：251A 负载损耗：285KW额定电流低压侧：1649.6A 损耗空载损耗：63.4KW使用条件户外绝缘等级A 级运输重量105T 总重量130T油重量36T 上节油箱重量8.11T器身重量60T 冷却方式ONANh.v 线路端子SⅠ／LⅠ／AC 750／950／395 KVh.v 中性点端子LⅠ／AC 400／200 KV 绝缘水平l.v 线路端子LⅠ／AC 200／85 KV出厂时间2011年9月生产厂家辽宁易发式电气设备有限公司220KV SF6断路器参型号LW10B-252﹙H ﹚／4000-50额定电压252KV 额定电流4000A雷电冲击耐压1050KV 额定频率50HZ 额定短路开断电流50KA 分闸操作电压直流220V 合闸操作电压直流220V 预充氮压力1.8MP 额定操作压力3.3MP油泵启动压力3.2MP 油泵停止压力3.3MP 出厂时间2011年10月生产厂家河南平高电气股份有限公司220KV 避雷器参数型号YH10W-204／532额定电压204KV持续运行电压156KV额定频率50HZ直电流1mA 电压96KV出厂时间2011年9月生产厂家山东泰开高压开关有限公司220KV 电流互感器参数型号LGBJ-220额定电压220KV 额定变比2×600／5A次级组合5P20／5P20／5P25／5P25／5P20／0.5／0.2S出厂时间2011年7月生产厂家山东泰开高压开关有限公司220KV 隔离开关参数型号QW22A-252DD﹙W﹚Ⅲ／1600额定短时耐受电流3S50KA额定短时工频耐受电压460KV额定雷电冲击耐受电压1050KV额定电流1600A额定峰值耐受电流125KA 额定电压252KV出厂时间2011年9月生产厂家山东泰开高压开关有限公司220KV 隔离开关参数型号QW23A-252D﹙W﹚Ⅲ／1600额定短时耐受电流3S50KA额定短时工频耐受电压460KV额定雷电冲击耐受电压1050KV额定电流1600A额定峰值耐受电流125KA 额定电压252KV出厂时间2010年8月生产厂家山东泰开高压开关有限公司风力发电机参数风机型号YFFS450-4W频率50HZ 定子额定电压690V定子额定电流1082A 定子接线角接线转子接线星接线转子电压452V转子电流344A 功率因数CO S￠=1.0额定功率1520KW出厂时间2011年10月生产厂家华锐风电科技有限公司220KV主变压器中性点装置参数中性点隔离开关型号GW-126W／630A额定短时耐受电流20K A／4S额定电压126KV额定电流630AA中性点棒间隙装置型号BJX-220-N-T200／5A出厂间隙调定距离280mm间隙电流互感器型号LRB-10电流互感器变比200／5A电流互感器容量20VA电流互感器等级10P20零序电流互感器LRB-10电流互感器变比200／5A电流互感器容量20VA电流互感器等级10P20出厂时间2011年8月生产厂家大连新安越电气股份有限公司箱式变压器参数产品型号ZGS11-F-1600/35频率50Hz额定容量1600KVA额定电压35000±2×2.5℅／690一次额定电流26.39A二次额定电流1338.8A 空载电压690V空载电流 2.95A短路阻抗 6.76负载损耗1610W联接组标号D、yn11空载损耗13156W出厂时间2011年10月生产厂家白城镇赉变压器有限公司220KV电压互感器参数产品型号JDQXF2-220W2额定频率50HZ额定电压220KV最高运行电压252KV测量绕组准确级别及容量0.2级100VA保护绕组准确级别及容量0.5级100VA电压比220/：0.1/：0.1/：0.1 kV333出厂时间2009年生产厂家山东泰开高压开关有限公司35KV 零序电流互感器参数型号LXK-￠160额定电压35KV 额定变比100／1A设备种类户内出厂时间2011年6月生产厂家无锡中电互感器制造有限公司35KV无功补偿变压器参数产品型号S11-10000/35频率50Hz额定容量10000KVA电压组合35000／10000一次额定电流26.39A二次额定电流1338.8A联接组标号Dyn11使用条件户外短路阻抗11.76﹪负载损耗53.989KW联接组标号D、yn11空载损耗7.67KW绝缘水平LI200AC85AC35器身重量10520kg 油重4160kg总重18390kg高压侧分接开关位置电压（V）电流（A）138500150237625153336750157435875161535000165低压侧10000577.4出厂日期2011年11月生产厂家申达电气集团有限公司35KVQNSVG动态无功补偿装置参数产品型号QNSVG-10／10频率50Hz额定容量10MKar额定电压10KV接线方式星型接线防护等级IP2X 重量8.2吨出厂编号SVG11008047生产日期2011.10生产厂家上海思源电气集团35KV 电流互感器参数﹙集电线路开关柜﹚型号LZZBJ9-35额定电压35KV额定变比800／5A极性减极性次级组合0.2S／0.5／10P20额定输出15／30／30VA出厂时间2010年6月生产厂家无锡中电互感器制造有限公司35KV 电流互感器参数（主变低压侧开关柜）型号LZZBJ9-35额定电压35KV 额定变比1000／5A使用条件户内次级组合0.2S／0.5／10P20／10P20额定输出30／30／30／30VA出厂时间2011年8月生产厂家无锡中电互感器制造有限公司35KV电压互感器参数产品型号JDZX9-35额定频率50HZ 额定电压35KV最高运行电压252KV测量绕组准确级别及容量0.2级100VA保护绕组准确级别及容量0.5级100VA电压比35000/：100/：100/：100/3333出厂时间2010年生产厂家无锡中电互感器制造有限公司35KV无功补偿变压器电流互感器技术条件GB1208-1997出厂编号100807-1（B）绕组型号LR-35LRB-35LRB-35使用出头1-24-57电流比300／5300／5300／5准确等级0.510P1010P20600／540VA10P30生产日期2010年9月生产厂家申达电气集团有限公司。

3000kva华变参数引言：华变是一家专业从事变压器生产的公司，其生产的3000kVA华变是一种常用的变压器产品。

本文将详细介绍3000kVA华变的参数，包括其额定容量、输入输出电压、频率、绝缘等级、温升、短路阻抗等。

通过了解这些参数，我们可以更好地了解和选择适合我们使用需求的变压器。

正文：1. 额定容量：1.1 额定容量是指变压器能够持续工作的最大容量。

3000kVA华变的额定容量为3000千伏安，也就是3000千瓦。

这意味着该变压器可以提供3000千瓦的功率输出。

2. 输入输出电压：2.1 输入电压是指变压器的输入电源的电压。

3000kVA华变的输入电压可以根据用户需求进行定制，常见的输入电压包括380V、400V、415V等。

2.2 输出电压是指变压器的输出电源的电压。

3000kVA华变的输出电压也可以根据用户需求进行定制，常见的输出电压包括380V、400V、415V等。

3. 频率：3.1 频率是指变压器工作的电源频率。

3000kVA华变的频率通常为50Hz，符合国际标准。

4. 绝缘等级：4.1 绝缘等级是指变压器绝缘材料的耐压能力。

3000kVA华变的绝缘等级通常为H级，具有较高的绝缘能力，能够保证变压器的安全运行。

5. 温升：5.1 温升是指变压器在工作状态下产生的热量。

3000kVA华变的温升通常在限定范围内，确保变压器在正常工作条件下不会过热。

6. 短路阻抗：6.1 短路阻抗是指变压器在短路状态下的电流限制能力。

3000kVA华变的短路阻抗通常在合理范围内，能够保护变压器和电力系统的安全运行。

7. 其他参数：7.1 除了上述几个主要参数外，3000kVA华变还具有其他一些参数，如电压调节范围、损耗、效率等。

这些参数也是用户选择变压器时需要考虑的因素。

结论：通过了解3000kVA华变的参数，我们可以更好地了解其能力和适用范围。

在选择变压器时，我们应根据实际需求和参数要求进行合理选择，以确保变压器能够正常运行并满足我们的使用需求。
