压空缓冲罐与真空缓冲罐容积得确定

王绍宇

(中核第四研究设计工程有限公司,河北石家庄0500２1)

【摘要】

本文介绍了制药行业压空缓冲罐与真空缓冲罐容积得计算公式,并结合实例对储气罐、稳压罐得容积计算方法、组合方式进行了讨论,同时对缓冲罐得气液分离效果及设备直径得确定给出了计算方法。

【关键词】压空缓冲罐、真空缓冲罐、气液分离。

压空缓冲罐与真空缓冲罐在化工、医药与机械加工等行业广泛使用,其作用就是降低空气系统得压力波动,保证系统平稳、连续供气。压空缓冲罐一般设置在空压机出口与用气点,设置在空压机出口得缓冲罐主要就是为了降低空压机出口压力得脉动及分离压缩空气中得水。对于往复式压缩机,空压机出口空气缓冲罐得容积一般取空压机每分钟流量(Nm３/min)得10%左右［1］,而对于离心式或螺杆式离心机,由于其排气口气压比较稳定,空气缓冲罐得作用主要就是分离冷凝水,其尺寸及容积按照分离冷凝水得要求确定;而设置在用气点得空气缓冲罐,其作用就是调节用气负荷,降低不同用气点由于用气量变化而引起得系统压力波动,保证生产装置得正常运行;真空缓冲罐得作用就是分离气体中得水分及稳定系统压力,一般设置在真空泵入口。

本文根据压空缓冲罐与真空缓冲罐得功能及使用要求,通过分析计算,给出确定压空缓冲罐与真空缓冲罐容积得计算方法。

１、气体缓冲罐得计算模型

对于常温、低压得压空系统,可以用理想气体状态方程PV=nRT描述气体得体积、压力得变化。

缓冲罐向用户供气,缓冲罐内空气得质量减少、压力降低,此过程存在如下得微分方程式[2］:

VdP=RTdｎ (1)

式中:

Ｖ:空气缓冲罐体积,m3;

P:系统压力(绝压),Ｐa;

ｎ:系统内空气得摩尔数;

Ｔ:系统温度,K、

摩尔数得减少与抽气速度之间存在如下微分方程式:

PQdτ=RＴdn (2)

式中:

Q:抽气速率,ｍ3/min;

τ:抽气时间,mｉn。

将式2带入式1,得:

ｄτ=Vｄp/QP (3)

根据上述得式1、２与３,分别对压空缓冲罐与真空缓冲罐得容积及供气时间进行分析。

２压空缓冲罐容积、排气时间与压力得变化关系

2。1储气罐容积、排气时间与压力得变化关系

氮气球罐就是储气罐供气得典型案例。石油化工企业在发生火灾危险时,需要安全系统在一定时间内提供稳定得氮气,用来灭火或控制火灾得蔓延,因此需设置氮气球罐以储存一定压力与一定量得氮气,在发生火灾时,氮气球罐内得高压氮气经减压后,以稳定得压力与流量供给用气点,在此过程中,球罐压力逐渐降低、下面分析储气罐得容积与排气时间与压力得变化关系、

由式2可得到:

ＰQ=RT(ｄｎ/ｄτ) (4)

式中dn/ｄτ为储气罐排气得摩尔流量,单位mｏl/mｉｎ,排气在恒压、恒流量得情况下,dn/ｄτ为一常数。若用户要求供气流量为S(Nm3/mｉn,标准状态下得流量),P0为标准大气压,101３25Pa,则不难求出dｎ/dτ=P0Ｓ/RT,带入式4,得PQ=P0S,带入式3,

dτ=Vｄp/SＰ0 (5)

对式5积分,得

合集下载

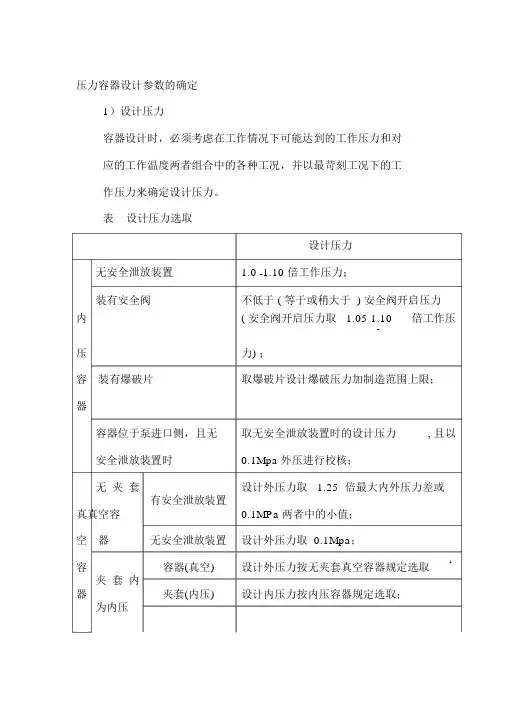

压力容器设计参数的确定
