丁基橡胶和乙丙橡胶

橡胶元素成分

1、天然橡胶（NR）

成分：以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

2、丁苯橡胶（SBR）

成分：丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶。

3、顺丁橡胶（BR）

成分：由丁二烯聚合而成的顺式结构橡胶。

4、异戊橡胶（IR）

成分：由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

5、氯丁橡胶（CR）

成分：由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比有其自身特点。

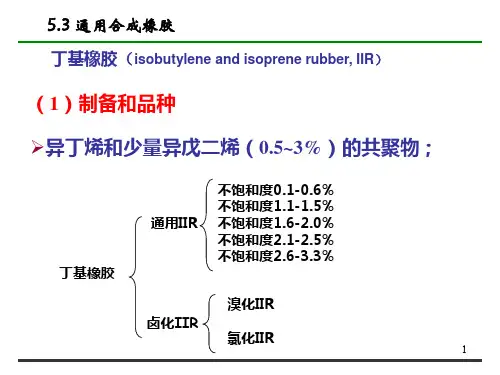

6、丁基橡胶（IIR）

成分：异丁烯和少量异戊二烯或丁二烯的共聚体。

7、丁晴橡胶（NBR）

成分：丁二烯和丙烯晴的共聚体。

8、氢化丁晴橡胶（HNBR）

成分：丁二烯和丙烯晴的共聚体。它是通过全部或部分氢化NBR的丁二烯中的双键而得到的。

9、乙丙橡胶（EPM\\EPDM）

成分：乙烯和丙烯的共聚体，一般分为二元乙丙橡胶和三元乙丙橡胶。

常用橡胶的品种，特性，用途

橡胶品种（简写符号） 化学组成 性能特点 主要用途

1、天然橡胶（NR） 以橡胶烃（聚异戊二烯）为主，含少量蛋白质、

水分、树脂酸、糖类和无机盐等。 弹性大，定伸强度高，抗撕裂性和电

绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使

用温度范围：约－60℃~＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、

发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2、丁苯橡胶（SBR） 丁二烯和苯乙烯的共聚体。 性能接近天然橡

胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热

性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温

度范围：约－50℃~＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、

胶管、胶鞋及其他通用制品。

3、顺丁橡胶（BR） 是由丁二烯聚合而成的顺式结构橡胶。 优点是：

弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性

差。使用温度范围：约－60℃~＋100℃。 一般多和天然橡胶或丁苯橡胶

并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR） 是由异戊二烯单体聚合而成的一种顺式结构橡

胶。 化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，

故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温

度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶

带以及其他通用制品。

5、氯丁橡胶（CR） 是由氯丁二烯做单体乳液聚合而成的聚合体。 这

优质参考文档

优质参考文档 耐腐蚀橡胶的做法

一.耐水橡胶

1.乙丙橡胶耐过热水的性能最好，由乙丙橡胶为基础制造的静态橡胶密封件，在160-180度和20MPA的压力下，在过热水中使用17000H后，仍然保持工作能力。丁晴橡胶和氯丁橡胶在相同的使用条件下，使用500-1000H后，便丧失了弹性和密封能力。

2.丁基橡胶在过热水中稳定性也很好，特别是树脂硫化的丁基橡胶，在177度的过热水中浸泡后，强伸性能下降很小。

3.氟橡胶的品种和硫化体系，对其耐热水和蒸汽影响很大，VITON4498氟橡胶性能最好，但还是不如乙丙橡胶。

4.硅橡胶不耐过热水，他们在水蒸气，尤其是高压蒸汽中不能工作。因为硅氧烷水解。

5.丁晴橡胶在温度不超过150度时，可以在水中长期使用。随丙烯晴含量增加，耐水性下降。

6.丙烯酸酯橡胶在热水和水蒸气中会发生强烈降解。

7.聚氨酯橡胶在沸水中不能使用。

8.氯丁橡胶在空气中的热稳定性好于在水中。各种氯丁橡胶耐沸水性能如下：WRT》W》G

9.天然橡胶和丁苯橡胶只能在100度以下的水中工作，在过热水中不能使用。

耐水橡胶的配合体系

提高交联密度，增加硫磺和交联剂的用量，

不使用含水溶性电解质的配合剂

填料，防老剂，增塑剂等用量尽量少。 优质参考文档

优质参考文档 乙丙橡胶和氟橡胶最好采用过氧化物硫化。

氯丁橡胶和氯磺化聚乙烯橡胶最好使用氧化铅，不用氧化镁和氧化钙。

丁基橡胶最好使用树脂硫化

天然橡胶在热水中使用最好使用有效硫化体系或给硫体硫化体系。

防老剂在水中浸泡，易被抽出。芳香族胺类容易被抽出，分子量低的防老剂更容易被抽出，加入石蜡可以降低防老剂被抽出程度。

耐水橡胶最好使用炉法碳黑。

二.耐腐蚀橡胶

1.强氧化剂

四氧化二氮（N2O4）是一中腐蚀性最强的强氧化剂，不饱和的二烯氢橡胶会迅速损坏。

如丁基橡胶在38度下工作时间不超过168H。二元乙丙橡胶在21度下工作时间不超过72H。氟硅橡胶不到24H

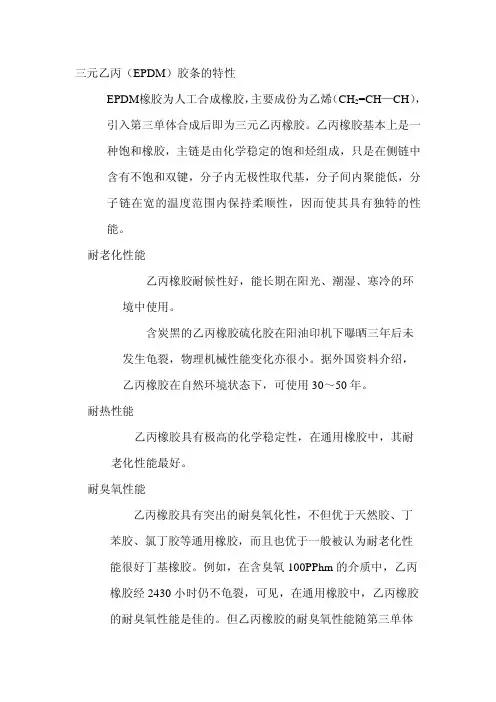

三元乙丙（EPDM）胶条的特性

EPDM橡胶为人工合成橡胶，主要成份为乙烯（CH2=CH—CH），

引入第三单体合成后即为三元乙丙橡胶。乙丙橡胶基本上是一

种饱和橡胶，主链是由化学稳定的饱和烃组成，只是在侧链中

含有不饱和双键，分子内无极性取代基，分子间内聚能低，分

子链在宽的温度范围内保持柔顺性，因而使其具有独特的性

能。

耐老化性能

乙丙橡胶耐候性好，能长期在阳光、潮湿、寒冷的环

境中使用。

含炭黑的乙丙橡胶硫化胶在阳油印机下曝晒三年后未

发生龟裂，物理机械性能变化亦很小。据外国资料介绍，

乙丙橡胶在自然环境状态下，可使用30～50年。

耐热性能

乙丙橡胶具有极高的化学稳定性，在通用橡胶中，其耐

老化性能最好。

耐臭氧性能

乙丙橡胶具有突出的耐臭氧化性，不但优于天然胶、丁

苯胶、氯丁胶等通用橡胶，而且也优于一般被认为耐老化性

能很好丁基橡胶。例如，在含臭氧100PPhm的介质中，乙丙

橡胶经2430小时仍不龟裂，可见，在通用橡胶中，乙丙橡胶

的耐臭氧性能是佳的。但乙丙橡胶的耐臭氧性能随第三单体 的种类不同而有所差别，其中以DCPD-EPDM（第三单体为

双环戊二烯）为最好。

耐候性能

乙丙橡胶耐候性好，能长期在阳光、潮湿、寒冷的环境

中使用。含炭黑的乙丙橡胶、硫化胶在阳下暴晒三年后未发

生龟裂，物理机械性能变化亦很小。据外国资料介绍，乙丙

橡胶制在自然环境状态下，可使用30～50年。

耐热性能

乙丙橡胶制品在一般情况下，可以在120℃的环境中长

期使用，其最高使用温度为150℃。乙丙橡胶老化属交联型，

老化后橡胶变硬。

电绝缘性

乙丙橡胶具有非常好的电绝缘性能和电晕性，其电性能接

近或优于丁橡胶、氯磺化聚乙烯。乙丙橡胶的体积电阻和丁基

胶相当，一般在1015～1018Ω·cm范围内，击穿电压和介电

常数也较高，特别适于制造电气绝缘制品。

冲击弹性和低温性能

乙丙橡胶具有较高的弹性，在通用橡胶中其弹性仅次于天
