工程测量控制网建立的基本原理
3.1工程测量控制网的分类 作用和建网步骤
1.分类 1. 按用途分为测图控制网 施工控制网和变形监测控制网
按网点性质分为一维网（水准网 高程网） 二维网（平面网） 三维网
按网形分为三角网 导线网 混合网 方格网
按施测方法分为测角网 测边网 边角网 GPS网
按坐标系和基准分为符合网（约束网）独立网 经典自由网 自由网 按其他标准分为首级网 加密网 特殊网 专用网（如建筑方格网 隧道控制网 桥梁控制
网等）
2 作用
工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供
位置基准，满足工程建设不同阶段对测绘在质量（精度 可靠性） 进度（速度）和费用等方面的要求。工程控制网也具有控制全局 提供基准和控制测量误差积累的作用。工程控制网
与国家控制网既有密切联系，又有许多不同。
3，建网步骤
工程控制网的布设也遵循大地测量学的一些基本原理，如要有坐标系和基准，要构成网，
采用逐级布设方式等。根据工程的精度要求进行网的布设，建网步骤主要是：a确定控制网的等级；b确定布网形式；c确定测量仪器和操作规范（国家或行业规范）；d在图上选点构
网，到实地踏勘；e埋设标石 标志；f外业观测；g内业数据处理；h提交成果。
2. 测图控制网
这是在工程设计阶段建立的用于测绘大比列尺地形图的测量控制网。在这一阶段，技术设
计人员将要在大比列尺图上进行建筑物的设计或区域规划，以求得设计所依据的各项数据。 因此，作为图根控制依据的测图控制网，必须保证地形图的精度和各副地形图之间的准确拼
接。另外，这种测图控制网也是地籍测量的基本控制。
2．施工控制网
这是在工程施工阶段建立的用于工程施工放样的测量控制网。在这一阶段，施工测量的主要
任务是将图纸上设计得建筑物放样到实地上。对于不同的工程来说，施工测量的具体任务也不同。例如，隧道施工测量的主要任务是保证对向开挖的隧道能按照规定的精度贯通，并使

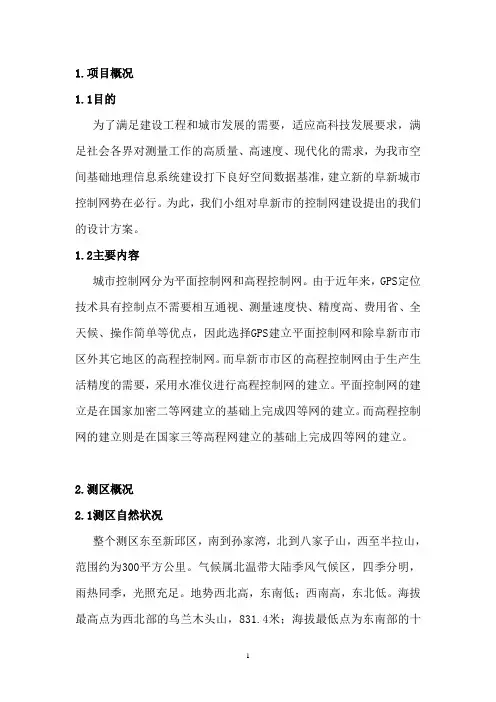

1 1.项目概况
1.1目的
为了满足建设工程和城市发展的需要，适应高科技发展要求，满足社会各界对测量工作的高质量、高速度、现代化的需求，为我市空间基础地理信息系统建设打下良好空间数据基准，建立新的阜新城市控制网势在必行。为此，我们小组对阜新市的控制网建设提出的我们的设计方案。
1.2主要内容
城市控制网分为平面控制网和高程控制网。由于近年来，GPS定位技术具有控制点不需要相互通视、测量速度快、精度高、费用省、全天候、操作简单等优点，因此选择GPS建立平面控制网和除阜新市市区外其它地区的高程控制网。而阜新市市区的高程控制网由于生产生活精度的需要，采用水准仪进行高程控制网的建立。平面控制网的建立是在国家加密二等网建立的基础上完成四等网的建立。而高程控制网的建立则是在国家三等高程网建立的基础上完成四等网的建立。
2.测区概况
2.1测区自然状况
整个测区东至新邱区，南到孙家湾，北到八家子山，西至半拉山，范围约为300平方公里。气候属北温带大陆季风气候区，四季分明，雨热同季，光照充足。地势西北高，东南低；西南高，东北低。海拔最高点为西北部的乌兰木头山，831.4米；海拔最低点为东南部的十 2 家子乡南甸子村，48.5米。地势由西南向东北延伸，西南部的医巫间山从其构造体系看延伸较远，尾部形成剥蚀平原，在绕阳河西岸匿迹。小松岭从西南向阜新地区延伸，在锦州地区为高丘陵状态，到阜新地区后即成尾部。努鲁儿虎山山脉也是从西部向本区延伸，该山多阴山向构造(即纬向构造)，到阜新地区亦成尾部。由于这些山地的尾部在阜新地区相会，地形骨架构造形成错综复杂的格局。
2.2测区已知点资料
2016年11月30日，收集了测区的已知点资料。如下图：
地点
平面（二等） X Y
孙家湾
4648381.118
514447.541
二郎庙
4670232.605
528889.903
八家子山
4659964.309
欢迎共阅
第一章 绪论
§1 控制测量的任务和作用
一 任务
在一定范围地面上，通过建立水平和高程控制网，精确测定控制点的位置（X，Y和H）。
控制网可概略分为：
⒈为测绘各种大比例尺地形图而建立的必要精度的控制网。
⒉为工程建设施工阶段而建立的必要精度的施工控制网。
⒊为建筑物变形观测而建立的变形观测专用控制网。
二 作用
⒈控制网是各项测量工作的基础
测图网——扩展图根、测图
施工网——构筑物施工放样
⒉控制网具有控制全局的作用
测图网——保证图的精度及拼图
施工网——保证构筑物的相关位置
⒊限制测量误差的传递和积累
测图网——保证图的精度均匀
施工网——使构筑物位置及相关位置有必要精度
三 控制测量学研究的内容
⒈研究建网并确定相应的精度指标；
⒉研究测边、角、高的仪器；
⒊研究推算控制点点位的理论和方法。
水平控制网以三、四等、高程控制网以二、三等为本课程主要研究对象。
练习及作业：阅读教材§1，P1,P2。
§2 测定控制点点位的方法
一 传统的方法
平面控制网
⒈天文观测的方法：天文大地测量、实用天文学
⒉大地测量方法
元 素
布网形式 起算元素 观测元素 推算元素
导线测量 x1，y1；T10 Si；βi Ti；xi，yi
三角测量 x1，y1；T10；∠ai，∠bi，∠ci Di；Ti；xi，yi 欢迎共阅
S10
三边测量 x1，y1；T10 Si ∠ai,∠bi,∠ci；Ti；xi，yi
边角同测网 x1，y1；T10 ∠ai,∠bi,∠ci；Si Ti； xi，yi
边角网 x1，y1；T10 ∠ai,∠bi,∠ci；
Si（不全测） Ti；Si（未测部分）；xi，yi
高程控制网
⒈精密水准测量
⒉三角高程测量
二 控制测量的现代发展
⒈计算机的应用
改变了大量数据处理的繁重；
使相关数据处理成为可能，革命了计算方法；
可用电算进行优化设计等。
工程测量课件
第一章 绪 论
内容：掌握工程测量的基本概念、任务与作用；理解水准面、大地水准面、地理坐标系（大地、天文）、独立平面直角坐标系、高斯平面直角坐标系、绝对高程、相对高程和高差的概念；了解用水平面代替水准面的限度、测量工作的组织原则和程序及本课程的学习方法。
重点：测量上平面直角坐标系与数学上笛卡尔平面直角坐标系的异同；测量工作的组织原则和程序。
难点：大地水准面、 高斯平面直角坐标系的概念；地面上点位的确定方法。
§ 1.1 测量学的发展、学习意义及要求
一、测量学的发展概况
1、我国古代测量学的成就
我国是世界文明古国 , 由于生活和生产的需要 , 测量工作开始得很早，在测量方面也取得了辉煌的成就。现举出以下几例。
（1）长沙马王堆三号墓出土的西汉时期长沙国地图—— 世界上发现的最早的军用地图。
注：世界上现存最古老的地图是在古巴比伦北部的加苏古巴城（今伊拉克境内）发掘的刻在陶片上的地图。
图上绘有古巴比伦城、底格里斯河和幼发拉底河。 大约是公元前 2500 年刻制的，距今大约四千余年了。
（2）北宋时沈括的《梦溪笔谈》中记载了磁偏角的发现。
（3）清朝康熙年间， 1718 年完成了世界上最早的地形图之一《皇与全图》。
在清朝康、雍、乾三位皇帝的先后主持下，自康熙十七年至乾隆二十五年，即 1708 年至 1760 年的五十余年间，是中国大地测量工作取得辉煌成就，绘制全国地图、省区地图和各项专门地图最多的兴盛时期，亦是世界测绘史上首创中外人士合作先例，在一千余万平方公里的中国大陆上完成了大规模三角测量的宏伟业绩。
2、目前测量学发展状况及展望
（1） 全站仪的测量室内外一体化。 工程测量课件
（2） 全球定位系统 GPS （ Global positioning system ）的发展。
（3） 遥感 RS （ Remote sense ）的发展。
