一、实验目的1. 掌握单片机的基本原理和操作方法。
2. 熟悉单片机编程环境Keil的使用。
3. 熟悉LED流水灯的原理和编程方法。
4. 培养动手实践能力和团队协作精神。
二、实验原理1. 单片机（Microcontroller Unit，MCU）是一种具有中央处理器（CPU）、存储器（RAM、ROM）和输入输出接口（I/O）等功能的集成电子电路。
它广泛应用于各种电子设备中，如家用电器、工业控制、汽车电子等。
2. LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有单向导电性。
当电流通过LED时，会发出光亮。
3. 流水灯是一种通过控制LED灯的亮灭，模拟流水效果的电子装置。
在单片机控制下，可以实现不同形式的流水灯效果。
三、实验设备1. 单片机实验板（如STC89C52单片机实验板）2. LED灯若干3. 跳线若干4. 电阻若干5. 电源（5V）6. Keil软件四、实验步骤1. 硬件连接（1）将单片机的P1.0-P1.7引脚与LED灯的正极相连，负极接地。
（2）将电阻串联在LED灯和单片机引脚之间，起到限流作用。
（3）将单片机的VCC和GND分别连接到5V电源的正负极。
2. 软件编写（1）在Keil软件中创建一个新的项目，选择相应的单片机型号。
（2）编写主函数main()，实现流水灯的编程。
（3）初始化单片机的P1口为输出模式。
（4）定义延时函数Delay()，实现流水灯的延时效果。
（5）在主循环中，通过改变P1口的高低电平，控制LED灯的亮灭，实现流水灯效果。
（6）保存并编译程序。
3. 程序调试（1）将编译后的程序下载到单片机实验板中。
（2）观察LED灯的流水效果，检查程序是否正确。
（3）如有错误，修改程序并重新编译、下载。
五、实验结果与分析1. 实验结果通过实验，成功实现了LED流水灯效果，实现了不同形式的流水灯效果。
2. 实验分析（1）在实验过程中，学习了单片机的基本原理和操作方法，掌握了Keil软件的使用。
单片机课程设计报告设计题目：外部中断控制流水灯变化姓名一．设计目的通过学习单片机工作原理和各种工作方式及各管脚的功能，想通过P3口的俩管脚P3.2和P3.3第二功能，即外部中断来使CPU响应，达到控制流水灯的目的。
二．设计要求主程序实现8个灯从P2.0到P2.7依次亮灭，灯与灯之间间歇约0.5秒.当P3.3口是低电平时，灯从P2.7到P2.0依次亮灭，灯与灯之之间间歇约0.5秒.循环3次返回主程序.当P3.2口是低电平时，灯全灭，当P3.2口是高电平时，返回主程序.当同时使P3.2和P3.3为低电平时，灯全灭，因为外部中断0的优先级高于外部中断1的优先级. 三．MCS-51的硬件结构：四．P3口的状态P3口是双功能口，默认为第一功能（通用I/O口），通过编程可设置第二功能。
五．中断传送方式：中断方式则是在外设为数据传送做好准备之后，就向CPU发出中断请求信号（相当于通知CPU）。
CPU接收到中断请求信号之后立即作出响应，暂停正在执行的原程序（主程序），而转去外设的数据输入输出服务，待服务完之后，程序返回。
CPU再继续执行被中断的原程序。
六．外部中断外部中断是指从单片机外部引脚输入请求信号。
输入/输出的中断请求、实时事件的中断请求、掉电和设备故障的中断请求都可以作为外部中断源，从引脚INT0、INT1输入。
外部中断请求、有两种触发方式：电平触发及跳变（边沿）触发。
这两种触发方式可以通过对特殊功能寄存器TCON编程来选择。
七．电路原理逻辑图如下：P3.3 P3.2 灯亮情况0 0 全灭0 1 全灭1 0 从P2.0到P2.7依次亮灭1 1 从P2.7到P2.0依次亮灭八．实验硬件电路图如下九．程序流程图如下十．程序清单ORG 0000HAJMP STARTORG 0003HAJMP SERORG 0013HAJMP SER1ORG 0030HSTART: MOV I E,#85H ；外部中断0和1都开MOV I P,#01H ；外部中断0级优先高MOV TCON,#00H ；低电平出发MAIN: MOV A,#0FEH ；P2.0口亮MOV P2,AACALL TIMO ；延时RL A ；循环左移SJMP RESSER1: MOV R2,#18H ；循环3次MOV A,#0EFH ；P2.7口亮SER2: MOV P2,AACALL TIMO ；延时RR A ；循环右移DJNZ R2,SER2RETITIMO: MOV R5,#50 ；延时子程序LOOP1: MOV R6,#100LOOP2: MOV R7,#50LOOP3: DJNZ R7,LOOP3DJNZ R6,LOOP2DJNZ R5,LOOP1RETSER: MOV P2,#0FFH ；灯全灭RETIEND十一．课程设计总结：通过本次课程设计，发现了学习中一些不足的地方，及时进行了补充学习。
单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。
了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。
掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。
二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。
每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行I/O端口即可以按字节操作，又可以按位操作。
当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。
以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。
输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。
作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。
I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。
三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。
实验四：外部中断系统实验一、实验目的1.结合理论教学，进一步熟悉外部中断INT0和INT1的基本概念和原理；2.理解掌握定时器控制寄存器TCON、中断允许控制寄存器IE、中断优先级别控制寄存器IP的功能和设置方法；3.了解并熟悉MCS-51单片机外部中断INT0和INT1的电路设计特点和应用特点；4.能够针对MCS-51单片机，进行外部中断INT0和INT1的初始化设置，能够完成简单中断服务程序的功能应用设计。
5.进一步熟悉、掌握MCS-51单片机指令系统和应用软件的编程方法和技巧。
二、实验设备、材料1.微型计算机（PⅣ以上）；2.编程、汇编与模拟平台软件Keil uVision4；3.电子技术专业仿真软件protues运行平台；4.单片机实训开发电路板。

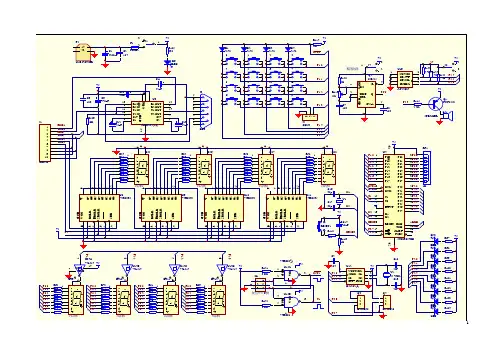

三、实验内容和实验步骤1.系统仿真电路参考原理图12.系统参考源程序1（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV P2,#0FEHMOV A,#0FEHSJMP $IN0:CLR EARL A //左移MOV P2,ASETB EARETIIN1:CLR EARR A //右移MOV P2,ASETB EARETIEND3.系统参考源程序1（用8位发光二极管代表8位二进制数，用INT0控制加1递增，用INT1控制减1递减）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV R0,#00HMOV A,#00HMOV P2,ASJMP $ IN0:INC R0MOV A,R0CPL AMOV P2,ARETIIN1:INC R0MOV A,R0CPL AMOV P2,ARETIEND4.系统参考源程序2（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址CLR F0RETIORG 0013H ;INT1中断入口地址SETB F0RETIORG 0030HMAIN:MOV P2,#0FFHMOV TCON,#05HMOV IE,#85HMOV A,#7FHRRR:JNB F0,LLLRR A //右移MOV P2,AACALL DELAYSJMP RRRLLL:JB F0,RRRRL A //左移MOV P2,AACALL DELAYSJMP LLLDELAY:MOV R7,#8FH ;延时程序DELAY1:MOV R6,#0FFHDELAY2:MOV R5,#02HDELAY3:DJNZ R5,DELAY3DJNZ R6,DELAY2DJNZ R7,DELAY1RETEND。
